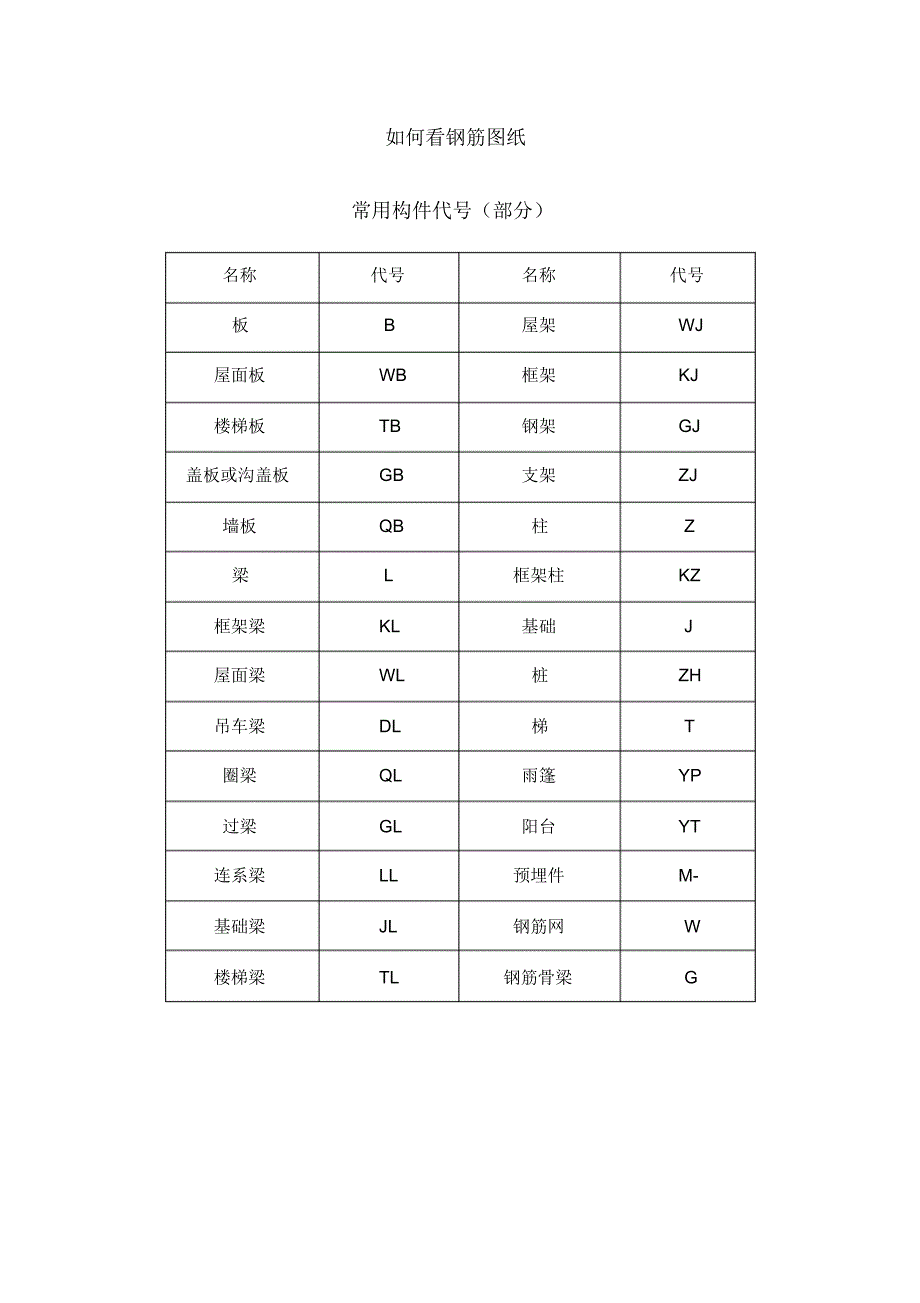

如何看钢筋图纸常用构件代号（部分）名称 代号 名称 代号板 B 屋架 WJ 屋面板 WB 框架 KJ 楼梯板 TB 钢架 GJ 盖板或沟盖板 GB 支架 ZJ 墙板 QB 柱 Z 梁 L 框架柱 KZ 框架梁 KL 基础 J 屋面梁 WL 桩 ZH 吊车梁 DL 梯 T 圈梁 QL 雨篷 YP 过梁 GL 阳台 YT 连系梁 LL 预埋件 M- 基础梁 JL 钢筋网 W 楼梯梁 TL 钢筋骨梁 G 热扎钢筋等级和直径符号强度等级代号外形 钢种公称直径mm 符号 主要用途 常用材料HPB235 光圆 低碳钢 8--20 非预应力 Q235 HRB335 月牙肋合金钢6--50 非预应力、预应力20MnSi HRB400 6--50 25MnSi RRB400 6--50 预应力 40Si2MnV 钢筋的标注在图样中一般采用引出线的方法，具体有以下两种标注方法：①标注钢筋的根数、直径和等级 ②标注钢筋的等级、直径和相邻钢筋中心距3Ф 20： Ф 8 @ 200 ：3：表示钢筋的根数Ф ：表示钢筋等级直径符号20：表示钢筋直径Ф ：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤ 200mm）一般钢筋的表示方法名称 图例 名称 图例 名称 图例钢筋断面带直钩的钢筋端部半圆形弯钩的钢筋塔接无弯钩的钢筋端部带丝扣钢筋端部半直钩的钢筋端部半圆形弯钩 无弯钩的 套管接头的钢筋端部 钢筋塔接常用构件的代号序号 名称 代号 序号 名称 代号 序号 名称 代号1 板 B 15 吊车梁 DL 29 基础 J2 屋面板 WB 16 圈梁 QL 30 设备基础 SJ3 空心板 KB 17 过梁 GL 31 桩 ZH4 槽形板 CB 18 连系梁 LL 32 柱间支撑 ZC5 折板 ZB 19 基础梁 JL 33 垂直支撑 CC6 密筋板 MB 20 楼梯梁 TL 34 水平支撑 SC7 楼梯板 TB 21 懔条 LT 35 梯 T8 盖板或沟盖板 GB 22 屋架 WJ 36 雨蓬 YP9 挡雨板或口板檐板 YB 23 托架 TJ 37 阳台 YT10 吊车安全走道板 DB 24 天窗架 CJ 38 梁垫 LD11 墙板 QB 25 框架 KJ 39 预埋件 M12 天沟板 TGB 26 钢架 GJ 40 天窗端壁 TD13 梁 L 27 支架 ZJ 41 钢筋网 W14 屋面梁 WL 28 柱 Z 42 钢筋骨架 G一、 梁上主筋和梁下主筋同时表示方法 ：⑴ 3Φ 22， 3Φ 20 表示上部钢筋为 3Φ 22, 下部钢筋为 3Φ 20。
⑵ 2φ 12， 3Φ 18 表示上部钢筋为 2φ 12, 下部钢筋为 3Φ 18⑶ 4Φ 25， 4Φ 25 表示上部钢筋为 4Φ 25, 下部钢筋为 4Φ 25⑷ 3Φ 25， 5Φ 25 表示上部钢筋为 3Φ 25, 下部钢筋为 5Φ 25二、 梁上部钢筋表示方法： （标在梁上支座处）⑴ 2Φ 20 表示两根 Φ 20 的钢筋，通长布置，用于双肢箍⑵ 2Φ 22+（ 4Φ 12） 表示 2Φ 22 为通长， 4φ 12 架立筋，用于六肢箍⑶ 6Φ 25 4/2 表示上部钢筋上排为 4Φ 25，下排为 2Φ 25⑷ 2Φ 22+ 2Φ 22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置三、 梁腰中钢筋表示方法：⑴ G2φ 12 表示梁两侧的构造钢筋，每侧一根 φ 12⑵ G4Φ 14 表示梁两侧的构造钢筋，每侧两根 Φ 14⑶ N2Φ 22 表示梁两侧的抗扭钢筋，每侧一根 Φ 22⑷ N4Φ 18 表示梁两侧的抗扭钢筋，每侧两根 Φ 18。
四、 梁下部钢筋表示方法： （标在梁的下部）⑴ 4Φ 25 表示只有一排主筋， 4Φ 25 全部伸入支座内⑵ 6Φ 25 2/4 表示有两排钢筋，上排筋为 2Φ 25，下排筋 4Φ 25⑶ 6Φ 25 （ -2 ） /4 表示有两排钢筋，上排筋为 2Φ 25，不伸入支座，下排筋 4Φ 25，全部伸入支座⑷ 2Φ 25 + 3Φ 22（ -3） / 5Φ 25 表示有两排筋，上排筋为 5 根 2Φ 25伸入支座， 3Φ 22，不伸入支座下排筋 5Φ 25，通长布置一、箍筋表示方法：⑴ φ 10@100/200(2) 表示箍筋为 φ 10 ，加密区间距 100，非加密区间距 200，全为双肢箍⑵ φ 10@100/200(4) 表示箍筋为 φ 10 ，加密区间距 100，非加密区间距 200，全为四肢箍⑶ φ 8@200(2) 表示箍筋为 φ 8，间距为 200，双肢箍⑷ φ 8@100(4)/150(2) 表示箍筋为 φ 8， 加密区间距 100， 四肢箍， 非加密区间距 150，双肢箍一、 梁上主筋和梁下主筋同时表示方法 ：⑴ 3Φ 22， 3Φ 20 表示上部钢筋为 3Φ 22, 下部钢筋为 3Φ 20。
⑵ 2φ 12， 3Φ 18 表示上部钢筋为 2φ 12, 下部钢筋为 3Φ 18⑶ 4Φ 25， 4Φ 25 表示上部钢筋为 4Φ 25, 下部钢筋为 4Φ 25⑷ 3Φ 25， 5Φ 25 表示上部钢筋为 3Φ 25, 下部钢筋为 5Φ 25二、 梁上部钢筋表示方法： （标在梁上支座处）⑴ 2Φ 20 表示两根 Φ 20 的钢筋，通长布置，用于双肢箍⑵ 2Φ 22+（ 4Φ 12） 表示 2Φ 22 为通长， 4φ 12 架立筋，用于六肢箍⑶ 6Φ 25 4/2 表示上部钢筋上排为 4Φ 25，下排为 2Φ 25⑷ 2Φ 22+ 2Φ 22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置三、 梁腰中钢筋表示方法：⑴ G2φ 12 表示梁两侧的构造钢筋，每侧一根 φ 12⑵ G4Φ 14 表示梁两侧的构造钢筋，每侧两根 Φ 14⑶ N2Φ 22 表示梁两侧的抗扭钢筋，每侧一根 Φ 22⑷ N4Φ 18 表示梁两侧的抗扭钢筋，每侧两根 Φ 18。
四、 梁下部钢筋表示方法： （标在梁的下部）⑴ 4Φ 25 表示只有一排主筋， 4Φ 25 全部伸入支座内⑵ 6Φ 25 2/4 表示有两排钢筋，上排筋为 2Φ 25，下排筋 4Φ 25⑶ 6Φ 25 （ -2 ） /4 表示有两排钢筋，上排筋为 2Φ 25，不伸入支座，下排筋 4Φ 25，全部伸入支座⑷ 2Φ 25 + 3Φ 22（ -3） / 5Φ 25 表示有两排筋，上排筋为 5 根 2Φ 25 伸入支座，3Φ 22，不伸入支座下排筋 5Φ 25，通长布置五、 标注示例：KL7 （ 3） 300× 700 Y500 × 250 φ 10@100/200(2 ) 2Φ 25 N4Φ 18 （ -0.100）4Φ 25 6Φ 25 4/2 6Φ 25 4/2 6Φ 25 4/2 4Φ 25 □———————————□———————□———————————□4Φ 25 2Φ 25 4Φ 25 300× 700 N4φ 10 KL7(3) 300 × 700 表示框架梁 7，有三跨，断面宽 300，高 700。
Y500 × 250 表示梁下加腋，宽 500，高 250N4 Φ 18 表示梁腰中抗扭钢筋φ 10@100/200(2 ) 2Φ 25 表示箍筋和架立筋0.100 表示梁上皮标高钢筋混凝土粘结锚固能力可以由四种途径得到：①钢筋与混凝土接触面上化学吸附作用力，也称胶结力②混凝土收缩，将钢筋紧紧握固而产生摩擦力 ③钢筋表面凹凸不平与混凝土之间产生的机械咬合作用， 也称咬合力 ④钢筋端部加弯钩、 弯折或在锚固区焊短钢筋、焊角钢来提供锚固能力为了保护钢筋、防腐蚀、防火以及加强钢筋与混凝土的粘结力，在构件中的钢筋外面要留有保护层（图 3.3.3） 根据钢筋混凝土结构设计规范规定，梁、柱的保护层最小厚度为 25mm，板和墙的保护层厚度为 10～ 15mm正筋就是正弯矩筋 ,简单的说 ,就是对于受弯构件来说 ,如梁板等 ,下部受拉的部位的钢筋 ,对于连续梁板 ,一般就在跨中 , 同理 ,负筋一般在支座处 (上部受拉 ) 通长钢筋就是指在所标的区段内通长设置，直径可以不相同，可以采用搭接连接形式，保证梁各个部位的这个部分钢筋都能发挥其抗拉强度，而且两端应按受拉锚固的钢筋贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。
贯通筋既可以是受力钢筋，也可以是架力钢筋支座有负筋 ,是相对而言的 ,一般应该是指梁的支座部位用以抵消负弯矩的钢筋， 俗称担担筋一般结构构件受力弯矩分正弯矩和负弯矩 ,抵抗负弯矩所配备的钢筋称为负筋 ,一般指板、 梁的上部钢筋，有些上部配置的构造钢筋习惯上也称为负筋当梁、 板的上部钢筋通长时，大家也习惯地称之为上部钢筋至于端支座负筋，中间支座负筋就是两端的和中间的盖筋又名盖铁、扣筋，通常设置在板的支座（端支座，中间支座） ，位置在板的上皮，其作用是抵抗板的负弯矩，也可以叫板负筋现在板中差不多都有两层，下层筋都是通长的，应该叫主筋，而板负筋是架起来的，板负筋根据设计的不同也不一样， 有板上全放的， 也有不全放的， 不全放的设计一般是长度有梁短跨的 1/4 吊筋是将作用于混凝土梁式构件底部的集中力传递至顶部， 是提高梁承受集中荷载抗剪能力的一种钢筋 ,形状如元宝，又称为元宝筋主要作用是： 由于梁的某部受到大的集中荷载作用， 可能会使梁上引起斜裂缝， 特别是力作用在受拉区内， 为了使梁体不产生局部严重破坏， 同时使梁体的材料发挥各自的作用而设置的， 主要布置在剪力有大幅突变部位， 防止该部位产生过大的裂缝， 引起结构的破坏，就必须配吊筋了，还要加配附加箍筋。
腹筋” 作用：梁的抗扭 它在设计上属构造配筋，即力学上不用设计计算具体力的大小， 按国家设计规范的构造要求查得此数据当梁高大到一定要求时，就得加设腰筋，按多少、加多大规格按构造要求规范查得1、 什么是负弯矩： 在弯矩图上 （如果你学过结构力学你可以跳过这一部分） ，向上弯起的弯矩是正弯矩，反之，向下弯起的弯矩就是负弯矩；打个比方，你用手拗一只筷子，向下拗的时候，是筷子下部先断；这是正弯矩，向上拗的时候，是是筷子上部先断，这是负弯矩；明白了正负弯的区别，你就可以往下看了；2、为抵抗负弯矩而设置的钢筋就叫负弯矩筋，在工地上常常简称为“负筋” ，一般来说，常碰到的负弯矩筋有两种，一种是楼板与梁交接的地方，也就是楼板“生根”的地方，在这个地方，在楼板受力的影响下，应该是梁面受力，对楼板来说，这就是负弯矩筋，一般长度为跨过梁面 1 米左右； 另一种就是梁的支座处， 因为梁支端两端受向下的弯矩， 在梁支座处，存在负弯矩，这是一个关键部位，常按锚固要求放一定的负筋3、 依据 GB50010-2002, 在温度 ,收缩应力较大的现浇板区域内 ,钢筋间距宜取为150~200MM, 并应在板的未配筋表面布置温度收缩钢筋 . 温度收缩钢筋可利用原有钢筋贯通布置 ,也可另行设置构造钢筋网 ,并与原有钢筋按受拉钢筋的要求搭接或在周边构件中锚固钢筋算量基本方法第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋 1）长度＝通跨净跨长＋首尾端支座锚固值2、端。
