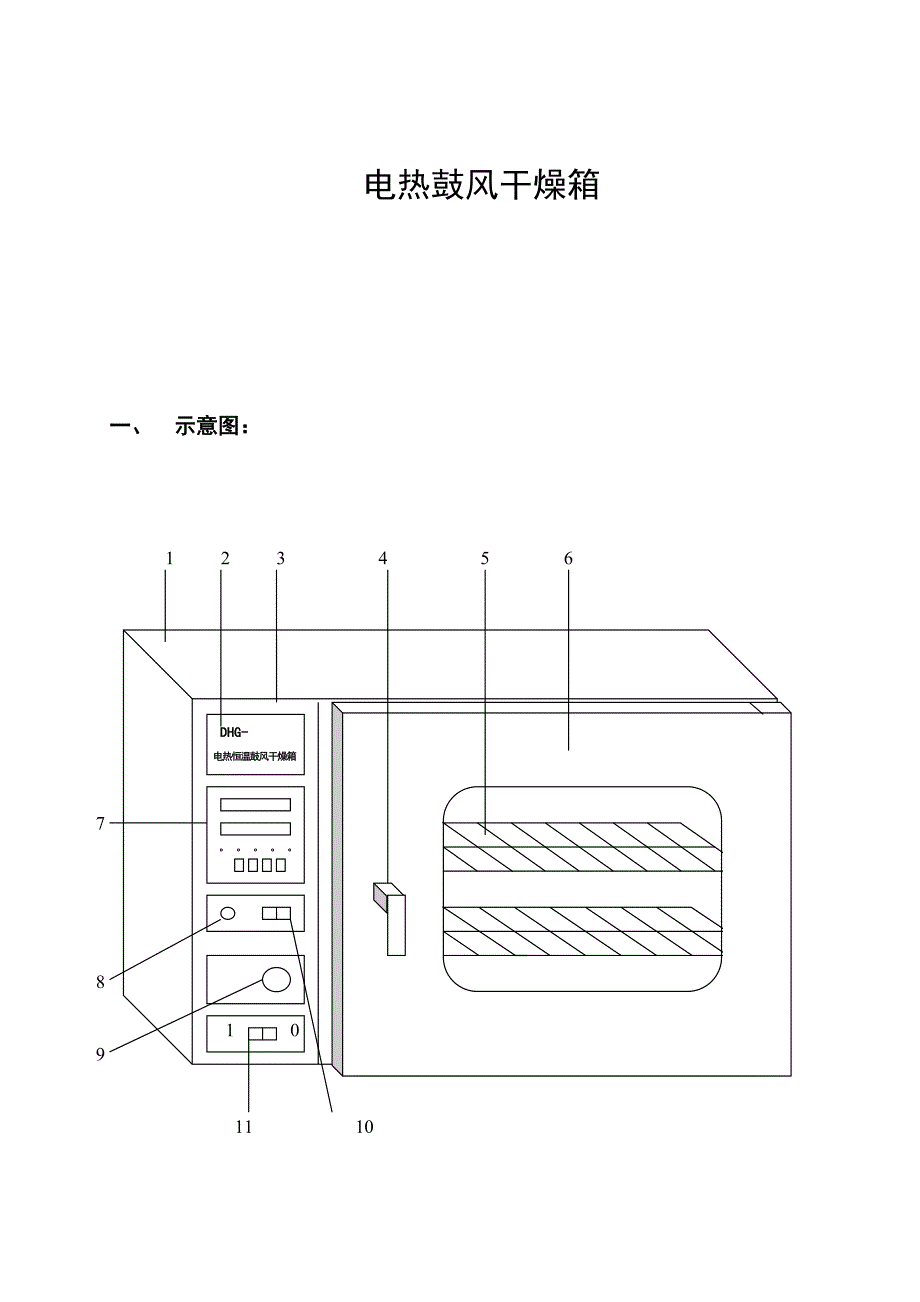

电热鼓风干燥箱一、 示意图： 1 2 3 4 5 6DHG-电热恒温鼓风干燥箱7 8 1 09 11 101、箱体 2、铭牌 3、控制面板 4、门拉手 5、搁板 6、箱门 7、温度控制器 8、电源指示灯 9、风门调节旋钮10、电源开关 11、风机开关二、 技术指标：型 号9030(A)101－0(A)9070(A)101－1(A)9140(A)101－2(A)9240(A)101－3(A)电源电压AC220V 50Hz控温范围RT+10～250℃（最低控制温度为50℃）恒温波动度±1℃温度分辨率0.1℃额定功率550W1530W2550W2050W内胆尺寸(mm)450×400×450450×400×450550×450×550600×500×750外形尺寸(mm)740×618×630740×618×630840×670×730880×720×930 注：带“A”为镜面不锈钢内胆，不带“A”为镀锌板。
型 号9035A9055A9075A9145A9245A电源电压AC220V 50Hz控温范围RT+10～300℃（最低控制温度为50℃）恒温波动度±1℃温度分辨率0.1℃额定功率800W1100W1550W2050W2450W内胆尺寸(mm)450×400×450420×395×350450×400×450550×450×550600×500×750外形尺寸(mm)740×618×630720×590×520740×618×630840×670×730880×720×930上表中技术参数的测试条件：环境温度25℃、相对湿度不大于85%RH、无试样负荷测试工具：精度为0.1℃的标准水银温度计(水银头位于工作室内几何中心)三、 结构概述：干燥箱外壳体均采用优质钢板表面烘漆，工作室采用一般镀锌钢板或镜面不锈钢板，工作室内配有两层不锈钢丝制成的搁板，中间层充填超细玻璃棉隔热箱门上采用双层钢化玻璃作为观察窗，能清晰观察到箱内物品工作室与箱门连接处装有耐热硅橡胶密封圈，以保证工作室与箱门之间密封干燥箱电源开关、电源指示灯、风门调节旋钮、控温仪等操作件均集中于箱体前面的控制面板处，位于箱体的左前侧。
箱内加热恒温系统主要由装有离心式叶轮的电动机、电加热器、合理的风道结构和温度控制器组成当接通干燥箱电源，并打开风机开关时，电动机即运转，直接将位于箱内后部的电加热器产生的热量通过风道向上排出，经过工作室内干燥物品再吸入风机，以此不断循环，从而使工作室内温度达到均匀智能型温度控制器，具有自动风速调节功能，在升温过程中，电动机高速运行，温度接近恒定时，自动调整为低速运行，从而降低由于风速过快所造成的使用问题用户也可以通过简单的操作，取消此功能风门调节器能通过开启风门调节旋钮，调节箱内进出空气量四、 操作步骤：1. 把需干燥处理的物品放入干燥箱内，关好箱门2. 根据被干燥物品的潮湿程度将风门调节旋钮调到“MIN”或“MAX”处3. 打开电源开关，电源指示灯亮，温度控制器有显示4. 打开风机开关，风机按要求自动运行5. 设定温度控制器，设备即按设定的要求自动运行6. 干燥结束后，关闭电源开关，取出物品六、 智能型温度控制器使用说明：◆ 面板说明 TEMPPV ℃SV ℃ RUN HEAT ALM HI LOW ① PV显示屏 ② SV显示屏 ③ 指示灯 ① RUN -运行指示 HEAT -加热指示 ② ALM -报警指示 HI -高速指示 ③ LOW -低速指示SET④ 功能键 ⑤ 移位键⑥ 减键 ⑦ 加键④ ⑤ ⑥ ⑦ 仪表通电◆ 各功能的调出顺序KEELREIN量程上限量程下限LCK=7A菜单LCKB菜单测量值+SETSETSET菜单锁设定值SETOUT－AL1SETSET输出功率偏差报警设定温度SPFANSETHL高低速斜率SCSETSETSET设定时间ST测量值修正定时菜单T加热周期SETSETATU自整定DSETSET测量值定时剩余时间微分时间SETIPSET5s SET5S积分时间比例带◆ 使用说明1. 温度设置a. 在正常工作状态下，按一下SET键，进入温度设定状态，此时PV显示屏显示SP，SV显示屏第一位闪烁；b. 按移位键将闪烁位移至所需设定位；c. 按减键或者加键将数字调至所需值；d. 按两下SET键，仪表恢复到正常工作状态，温度设置完成，仪表按新的设定值运行。
2. 定时功能a. 在正常工作状态下，按两下SET键，进入定时设定状态，此时PV显示屏显示ST，SV显示屏显示0，并闪烁；b. 按移位键将闪烁位移至所需设定位；c. 按减键或者加键将数字调至所需值；d. 按一下SET键，仪表进入定时运行状态，此时运行指示灯闪烁；e. 定时功能为倒计时运行，在定时运行状态下，按一下移位键，SV显示屏显示定时剩余时间；f. 定时剩余时间归零，仪表进入定时结束状态，此时SV显示屏显示End,并闪烁，同时除风速指示灯以外的所有指示灯均熄灭；g. 在定时结束状态下，按一下SET键，仪表恢复到正常工作状态h. 在定时结束状态下，由于仪表温度控制部分停止工作，PV显示屏显示的测量值会下降到环境温度，此为正常现象i. 如果无需使用定时功能，请务必将定时时间设置为零j. 定时功能运行过程中，如发生意外断电，重新上电后，定时剩余时间自动归零k. 本设备的定时范围：1～9999分钟或1～9999小时请定货时注明！）3. 自动风速调节功能a. 当设备在升温过程中，循环风机高速运行，加速工作室内的空气对流，缩短升温时间，提高工作效率；b. 当工作室内的温度接近控制温度时，仪表自动将循环风机由高速运行调整为低速运行，使工作室内的空气平缓对流，并有效的延长循环风机的寿命；c. 如果无需使用自动风速调节功能，可按照控制参数调整方法，将高低速控制参数调整为999.9即可，循环风机将始终处于高速运行状态。
4. 自整定功能如果温度控制过程中，出现较大的温度过冲，或较大的温度波动时，请按下列操作启动自整定功能a. 关闭电源开关，打开箱门，使设备自然冷却至环境温度；b. 关闭箱门，打开电源开关，将温度设至为常用温度值；c. 按照控制参数调整方法，将自整定参数调整为1；d. 在正常工作状态下，按住减键5秒钟，即进入自整定状态，此时PV显示屏显示ATU,并闪烁；e. 自整定结束后，仪表自动恢复到正常工作状态f. 在自整定状态下，按任何键均无效5. 控制参数调整方法a. 同时按下加键和SET键，PV显示屏显示LCK；b. 按加键，使SV显示屏显示为7；c. 再按SET键，使PV显示屏显示需要调整的控制参数的提示符；d. 按加键或减键，使SV显示屏显示为该控制参数所需要的值，所有控制参数可以一次调整完毕；e. 再按SET键5秒钟以上，回到正常工作状态；此时温度控制器执行新修改的参数注：控制参数调整过程中，若无键按下30秒，仪表自动恢复到正常工作状态，但所改变的数据视为无效 由于产品出厂前都经过严格地测试，一般不要进行修正但是，在第一次开机；产品使用一段时间；使用环境恶劣；使用的环境温度与生产制造时的环境温度不一致；使用控制温度前后值改变时等等情况下，可通过修整功能参数从而达到出厂标准。
6. 测量温度与箱内实际温度的误差修正方法a. 将水银温度计（0.1℃精度的水银温度计）放入工作室内，水银端应置于室内几何中心位置；水银温度计的读数即为实际温度b. 开机，当设备运行至恒温状态（1～2小时左右），比较实际温度与PV显示屏显示温度的差值，其差（实际温度-PV显示值）即是测量值修正参数SC需要修改的值，即：SC=原始SC值+（实际温度-PV显示值）c. 根据上式计算SC值输入即可◆ 控制参数表提示符名 称设定范围说 明出 厂设定值 / AL1偏差报警-99.9～999.9当温度超过SP+AL1值时，ALM灯亮，蜂鸣器响，切断加热电源10.0 / FAN高低速-99.9～999.9风机高低速转换设定值-3.0提示符名 称设定范围说 明出 厂设定值 / SC测量值修正-99.9～100.0测量箱内实际温度与PV显示温度比较，以修正显示误差 / ATU自整定0 / 10： /OFF，1： /ON可自整定出一组的PID参数0 / P比例带0～100.0加热比例控制，可提高系统控制精度，清除静差I / 积分时间1～4320积分作用时间常数 / d微分时间0～1200微分作用时间常数，一般d取(1/4)倍I / T加热周期1～60可控硅输出一般为2～3秒，对剩余功率较大的设备将T调大可减小PID控制的静差 / HL斜率0.500～1.500保证整个量程控温精度的一致/ OUTˉ输出功率0～100可调整加热器的输出功率 / LCK密码锁0～255当密码锁LCK为7时,以上参数即可修改0七、 注意事项：1. 干燥箱外壳必须有效接地，以保证使用安全。
2. 干燥箱应放置在具有良好通风条件的室内，在其周围不可放置易燃易爆物品3. 干燥箱无防爆装置，不得放入易燃易爆物品干燥4. 箱内物品放置切勿过挤，必须留出空间，以利热空气循环5. 箱内外应经常保持清洁，长期不用应套好塑料防尘罩，放在干燥的室内6. 使用中出现异常现象，请切断电源并及时与我公司取得联系！八。
