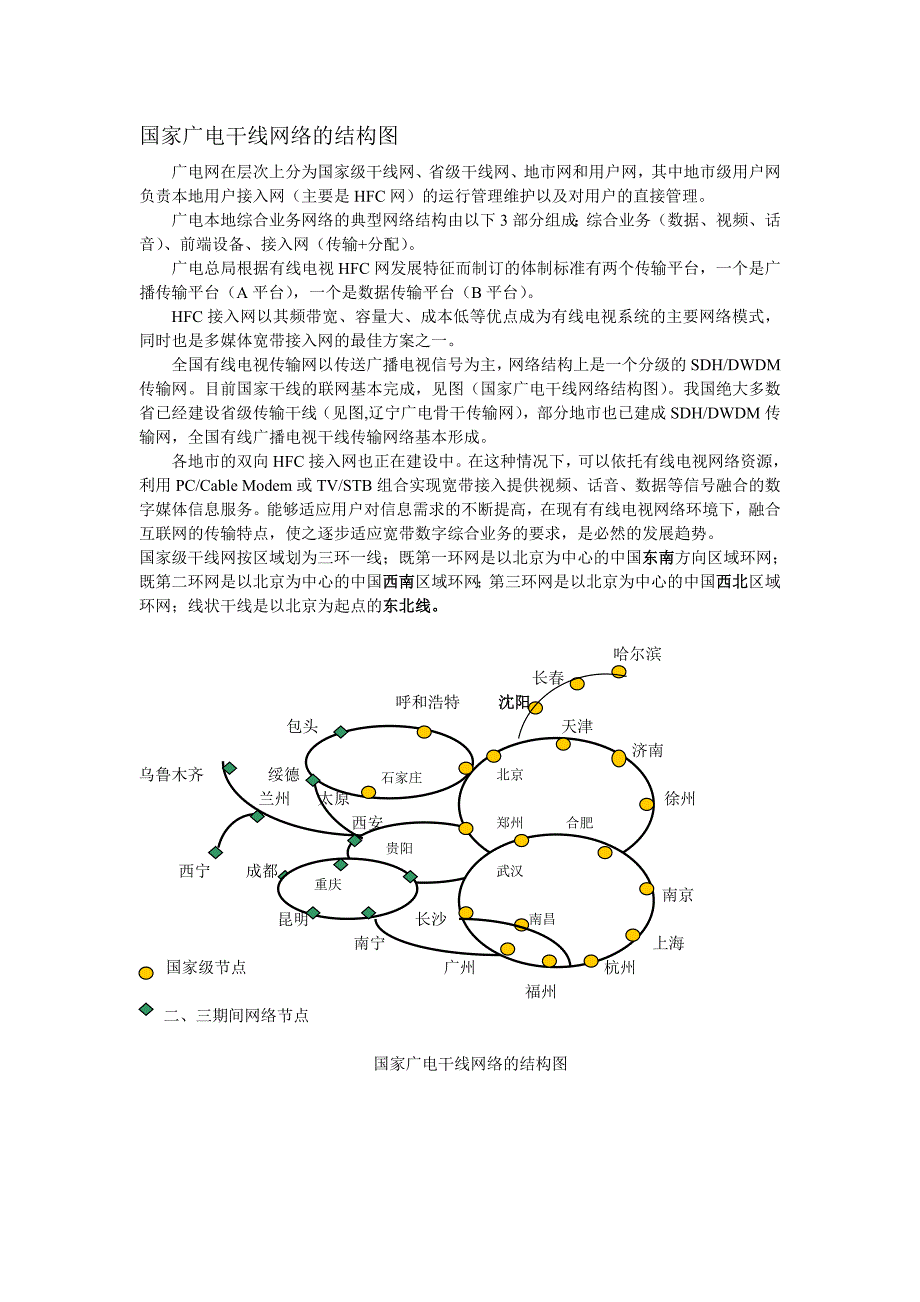

国家广电干线网络的结构图广电网在层次上分为国家级干线网、省级干线网、地市网和用户网，其中地市级用户 网负责本地用户接入网（主要是 HFC 网）的运行管理维护以及对用户的直接管理 广电本地综合业务网络的典型网络结构由以下 3 部分组成；综合业务（数据、视频、 话音） 、前端设备、接入网（传输+分配） 广电总局根据有线电视 HFC 网发展特征而制订的体制标准有两个传输平台，一个是广 播传输平台（A 平台） ，一个是数据传输平台（B 平台） HFC 接入网以其频带宽、容量大、成本低等优点成为有线电视系统的主要网络模式， 同时也是多媒体宽带接入网的最佳方案之一 全国有线电视传输网以传送广播电视信号为主，网络结构上是一个分级的 SDH/DWDM 传输网目前国家干线的联网基本完成，见图（国家广电干线网络结构图） 我国绝大多数省已经建设省级传输干线（见图,辽宁广电骨干传输网） ，部分地市也已建成 SDH/DWDM 传输网，全国有线广播电视干线传输网络基本形成 各地市的双向 HFC 接入网也正在建设中在这种情况下，可以依托有线电视网络资源， 利用 PC/Cable Modem 或 TV/STB 组合实现宽带接入提供视频、话音、数据等信号融合的 数字媒体信息服务。
能够适应用户对信息需求的不断提高，在现有有线电视网络环境下， 融合互联网的传输特点，使之逐步适应宽带数字综合业务的要求，是必然的发展趋势 国家级干线网按区域划为三环一线；既第一环网是以北京为中心的中国东南东南方向区域环网； 既第二环网是以北京为中心的中国西南西南区域环网；第三环网是以北京为中心的中国西北西北区 域环网；线状干线是以北京为起点的东北线哈尔滨 长春 呼和浩特沈阳沈阳 包头天津 济南 乌鲁木齐绥德 兰州太原徐州 西安西宁成都 南京 昆明长沙 南宁上海 国家级节点广州杭州福州二、三期间网络节点国家广电干线网络的结构图贵阳北京郑州 合肥石家庄重庆武汉 南昌昌图西丰 清原新宾阜新开原丹东 北票铁岭 抚顺抚顺皮口朝阳大连 建平 锦州沈阳沈阳 盘锦营口大石桥旅顺口拔鱼圈 辽宁广电骨干传输网基准时钟源 网管中心省中心。
