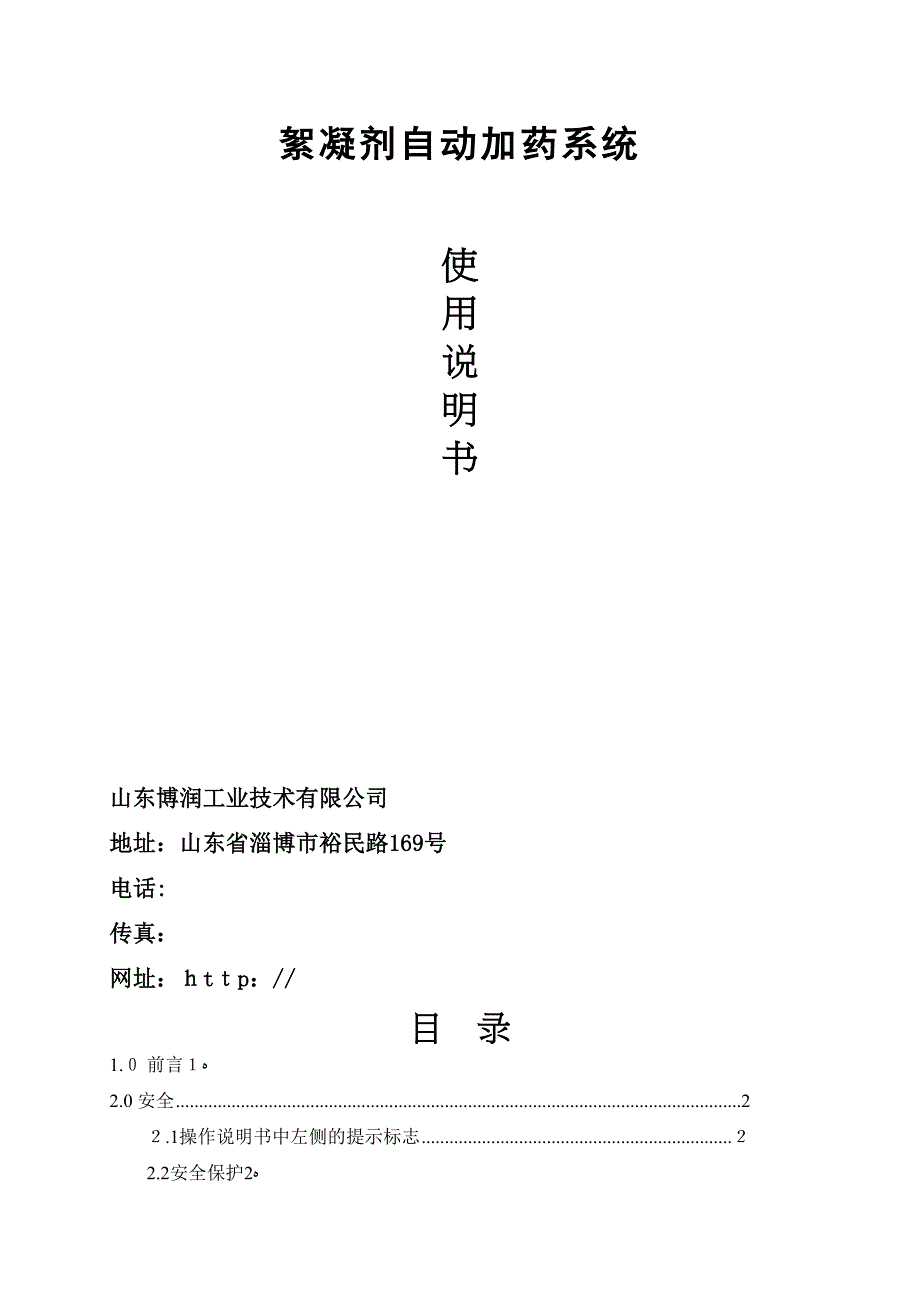

絮凝剂自动加药系统使用说明书山东博润工业技术有限公司地址：山东省淄博市裕民路169号:：网址：ｈtｔp：//目 录1.０ 前言ﻩ１2.0 安全 2２.1操作说明书中左侧的提示标志 ２2.2安全保护ﻩ2３.0 絮凝剂自动加药系统简介 ５3.１工作原理 53．1．１药粉的计量 5３.1.2药粉的输送 ６３.1.3自动加湿搅拌ﻩ63.１.4溶液的熟化和储存 6３．１.5溶液的计量输送 63．２处理能力 63.3定容积式喂料机的规格 73.4对配套设施的要求 73.５设备主配置功率ﻩ７3.6生产周期 84.0 系统的安装ﻩ94.1储药箱的安装ﻩ９4.2搅拌箱和排料管路的安装 ９4．３梯子和栏杆的安装 １04.4搅拌系统的安装ﻩ114.５附属管路的安装ﻩ13４．5.1送药软管的安装ﻩ13４．5.2计量泵出料管的安装 1３４．5.3溢流和排空口的安装ﻩ１44.5.4进水管路的安装 14４.6电源的安装 １45.0 系统的操作ﻩ155.1硬件ﻩ155.2控制系统的操作工步 155.3 操作员接口 175.4 触摸屏操作员接口 １85．５絮凝剂自动加药系统批循环的时间表ﻩ２４6.0 设备操作注意事项及保养 ２5６.1操作注意事项ﻩ2５6.2 设备保养计划表 256．3 润滑 2６6.4电机的使用与维护 267.0 故障排除 278.0 图纸 298.1总布置图 (BAWJ-0) ２98.2电器布局图(BAWＪ-Ｅ-０） 29１前言感谢您选用本公司BＡＷＪ型絮凝剂自动加药系统,为了您更好地熟悉、了解和操作本机器，请您在使用前认真阅读本使用手册。
自动加药系统的设计特点是操作简单,实用性强,运行安全、可靠实现了自动添加粉状絮凝剂,自动制备絮凝剂溶液，自动加药等自动化操运作应用于选煤厂煤泥水、工业废水处理等的脱水前的预处理具有自动化程度高、药剂用量少、溶解度好、生产连续、易于安装、操作简便、运动部件少、有完善的自动保护功能以及生产成本低等优点设备出厂前,所有机械部份或电路已作仔细的检测及调试然而，由于运输过程需要对部分部件进行拆分，所以如在安装过程中发生的任何疑难问题,或本操作手册如有任何不清楚的地方，请与本公司销售部联系该手册包括BAWJ自动加药系统的安装、启动和维护的指导和说明，安装使用前请严格遵守本操作手册所列出的注意事项，可以帮助您顺利的操作机器,避免危险事故发生设备运行环境的安全要求也必须遵守,以避免意外的发生2 安全２.1操作说明书中左侧的提示标志 危险!表示会涉人员伤害，甚至可能导致伤亡事故为防止意外事故发生,必须严格遵守的操作规则 警示！ 指出潜在的危害状况,如不避免,会导致轻度或中等程度损伤 提示!直接或间接涉及损坏设备，或者涉及人身安全问题。
2.2安全保护安全事项：本手册强调在自动加药系统操作和工作时存在的危险，以及必须采取的预防措施1. 遵守良好的安全习惯,避免人员损伤和设备损坏2. 在安装、操作或维修自动加药系统时，必须熟悉机器设备3. 在自动加药系统上作业或接近自动加药系统时要戴安全镜4. 在自动加药系统上作业前，必须切断主电源并在控制室挂停机标记牌通过闭锁和控制室挂标记牌程序,确保现场擅自启动电机时,电机不能运行5. 只使用批准的，符合当地和国家电气规范的电缆、电线和控制装置参照现行国家防火协会制定的“国家电气规范手册”必须保证自动加药设备电气接地6. 当机器运行时，要使手、工具、衣服远离回转或移动的零部件7. 在机器运行时，不要打开、移动防护罩或机盖更换护罩要在机器运行前进行8. 保持所有护罩处于良好状态9. 通过在底座上标记的起吊部位起吊机器要确信起吊是通过所有起吊点进行的，严禁只通过一个起吊点起吊机器或机架10. 由于自动加药系统非常重,要根据起吊的具体重量,选用额定起吊重的起吊装置，起重机,链条与钢绳起吊并使所有起吊装置起吊时具有超出最大起吊重量的安全系数11. 所有绳索、钢绳、链条和其他悬挂装置要悬挂到位，防止起吊时机器或零部件倾斜或滑动。
机器或回转装置起吊时必须保持水平12. 在起吊或提升时,要远自动加药系统站立机器吊起时，严禁站在机器下方13. 吊装放下机器时，不要把手和脚置于机器下方14. 起吊机器时,要确保所有电气裸线，或自动加药设备周围电线,不干扰机器、吊车或起重机万一与这些电线接触,要切断电源，并在起吊机器前把电线挪开15. 用高分子聚合物作为絮凝剂时,要特别小心这些材料是腐蚀性的,并可能有毒16. 变压器若置于电控柜下面，使用过程中一定要防水，避免从侧面冲水；若独立放置，一定要在厂房内寻找干燥无进水可能的地方放置,以防止隐患 运行该设备之前请详细阅读以下说明1. 设备运行前确保所有输送管路以及螺杆泵进、出口阀门畅通,并且无堵塞、无震动2. 单螺杆计量泵严禁空转,第一次启动前,应在泵里灌满介质,如介质太粘稠,可灌注清水3. 单螺杆计量泵绝对禁止干运行,即使时间很短，干运行也会损坏定子4. 螺旋喂料机轴承及搅拌和喂料的各电机减速箱应定期检查并保证润滑5. 单螺杆计量泵禁止超负荷运行；管路系统应安装与泵相配的安全措施6. 设备停机后要确保搅拌箱及储药箱无药液，若长期停机则需要用清水冲洗，以免絮凝剂在设备内部凝固。
7. 单螺杆计量泵停运后,应根据介质状况对泵进行清洗,以免介质凝固在泵内8. 备用螺杆泵长期不用,应间隔一定时间盘车一次，防止定子橡胶塑性变形9. 建议详细阅读相应螺杆泵及电机的《使用操作说明书》10. 控制柜(及变压器)内的电器元件严禁进水，正常使用时应紧闭柜门;杜绝用水冲洗控制柜，否则将损坏电器元件11. 单螺杆计量泵运转前应点动检查旋转方向,确保与标牌和选型单上规定的方向相符3絮凝剂自动加药系统简介３．1工作原理典型加药系统示意图絮凝剂自动加药系统是一种将搅拌箱和储药箱集成到一体的全独立系统,仅配套电源和水即可使用该系统可确保干粉絮凝剂在水中完全分散和溶解，不会结块配制过程可由PLC自动控制，也可以手动配制过程:粉状絮凝剂人工加入到干粉料斗中，干粉料斗顶端有一７目的过滤网，先进行初步过滤，然后由喂料机内部的螺旋将药粉喂到加热料斗内；加热斗下方有一双文氏管,双文氏管在风机的作用下产生负压,抽取药粉,药粉通过输送管被吹送到混料室预混，在水幕的保护下药粉最终到达搅拌桶；在通过充分搅拌后，ＰＬC控制的转排控制阀打开，药液进入储药箱储存,转排完后，进水控制阀打开进入到下一制备过程储药桶内存储的药液，经螺杆泵在PＬC控制下将适量输送到加药点。
３.1．１药粉的计量粉末状的阴离子药剂经人工加入到喂料机的干粉料斗中,之后药粉在重力作用下会滑移到喂料螺旋里,喂料螺旋在减速电机的带动下将药粉输送到加热料斗中喂料量的大小可以由ＰLC的控制下进行精确计量和控制如果空气湿度相对较大时，絮凝剂分子会变得很潮湿,并有可能粘到喂料机侧壁上为了克服这种现象,除保证干粉料斗的密封外，我们在喂料机的下侧壁上设计了一个振动电机,它的开关时间由PLC进行控制，这样可以充分完全克服絮凝剂分子的凝结3．1.2药粉的输送药粉在加热料斗中会受到均匀的加热,并除去药粉中的水汽经由加热料斗干燥好的药粉会在重力和空气吸力的作用下滑移到加热料斗底部的文氏管中在文氏管中,通过漩涡气泵输送的高速气流，使文氏管内形成负压,可将药剂由加热斗吸入文氏管并沿管道输送到预混器中3．1.3自动加湿搅拌此过程又可以分为两步,第一步是预混器将药粉和清水简单混合,并将送入到搅拌箱中第二步是药粉加入到搅拌桶后,进行充分的搅拌,搅拌过程是由一个低速搅拌器来完成的搅拌好的药液会在转排阀的作用下排放到储药箱中,转排阀的开闭由ＰLC根据时间来控制３．1.4溶液的熟化和储存此过程是由一个储药箱完成的药液在储药箱中经过充分的熟化后会暂时存放在储药箱中，以备使用。
3.1.5溶液的计量输送此过程是由两台单螺杆泵实现的这两台螺杆泵共用一根进料歧管和储药箱相连，每台泵都有独立的开关阀,可实现独立工作螺杆泵采用变频器控制，以此来调节絮凝剂溶液的投加量变频器的控制信号是由PＬC发出的PＬC收集来自数据采集和电气控制系统的电信号后再发出控制信号，使絮凝剂的投加量可实现适时控制3.2处理能力絮凝剂自动加药系统处理能力见下表（浓度大小取决于絮凝剂聚合物的分子量）,若需要可以定制,特殊型号设备型号药液浓度制备能力Ｌ／ｈ储药箱容积干粉添加能力BAＷＪ-300T０．１～0.5%30０0６0000．５～1.2Kg/minBAWJ－400T0.1~0．5%400０8０000.5~1．２Ｋg/ｍinBAWJ-50０T0.１~0.５%500０１００000．5～1.2Kg／mｉｎ3.３定容积式喂料机的规格标准型:０.1５m³任选型:0.2ｍ³、0.3m³、０.4m³、０.5ｍ³等大型储料斗:1.5ｍ³(适用于600-８00kg的料包）；或3m³,７m³，12ｍ³(适用于公路粒料槽车）,可根据客户要求设计3．４对配套设施的要求供电要求: 3８0／660VＡC，5０ＨＺ控制电压: 220ＶAC 周围环境温度:0~４0℃周围空气的相对湿度不大于90%（在25℃时）对水的要求：设备型号水流速流量水压水质BAWJ－3００Ｔ２ｍ／ｓ～３m／ｓ180～250L／min0.３~0.６Ｍpa达到饮用标准BAWJ－400T2m／s～３m/s25０~300Ｌ/min0．３～0.6Mｐａ达到饮用标准ＢAWJ-500T2m/s～３m/s2５0～350L/ｍｉn0.3～0.6Mpa达到饮用标准备注:如果厂矿供水压力小于0.３MPa,原则上设备是不能运行的，如果通过调节压力开关强制启动设备,但由于药粉没有水幕的防护，则有可能导致跑药。
３.5设备主配置功率旋涡气泵螺旋喂料机振动电机搅拌电机电动球阀计量泵其它数量１１1１22③——电压３80Ｖ3８0Ｖ380Ｖ３80V２20V３80V——功率1.６kＷ0．55kW０.065kＷ1.5ＫW①0.1６KW１.5ＫＷ②1．5KW备注:①设备型号为BAWJ-３00T时搅拌机功率为1．５KW，设备型号为BAＷJ-400T或BAWＪ-５00T时搅拌机功率为2.2KW②设备型号为BＡWＪ-３０0Ｔ时单螺杆泵功率为１.5KW,设备型号为BAＷJ-4０0T或ＢＡＷJ－500T时单螺杆泵功率为2.2ＫＷ③计量泵数量可根据用户实际要求调整3.6生产周期标准加药系统的生产周期是自接到确认后的图纸后约1２周，此时间仅作参考,订货时应销售代表核实4系统的安装注意:初次安装设备请详细阅读本安装说明，安装前请认真核对发货清单和实际是否一致如出现不符请及时与博润的销售代表联系安装顺序:采取从下往上的顺序安装,即储药箱，搅拌箱和排。
