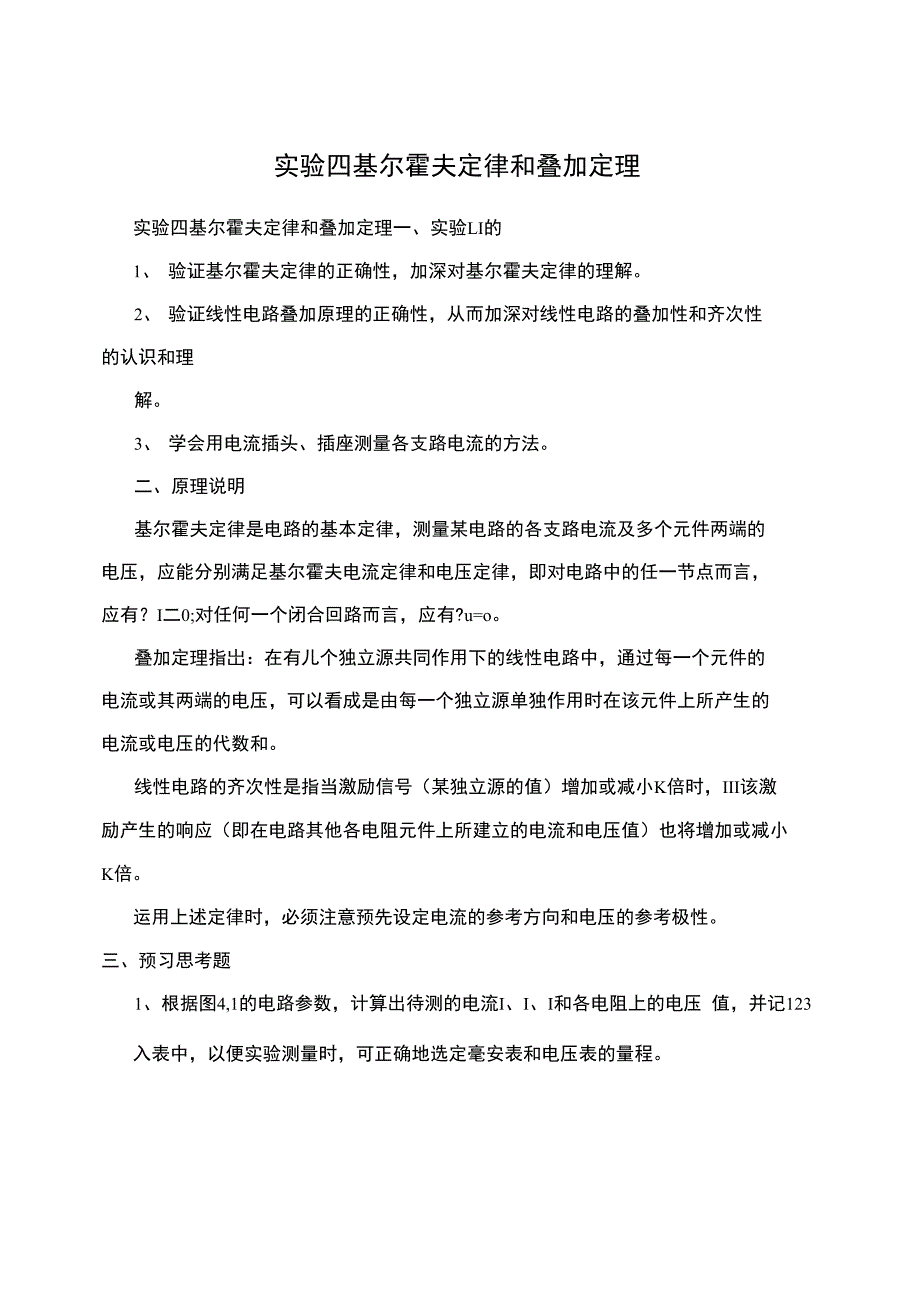

实验四基尔霍夫定律和叠加定理

实验四基尔霍夫定律和叠加定理实验四基尔霍夫定律和叠加定理一、实验LI的1、 验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解2、 验证线性电路叠加原理的正确性，从而加深对线性电路的叠加性和齐次性 的认识和理解3、 学会用电流插头、插座测量各支路电流的方法二、原理说明基尔霍夫定律是电路的基本定律，测量某电路的各支路电流及多个元件两端的 电压，应能分别满足基尔霍夫电流定律和电压定律，即对电路中的任一节点而言， 应有？I二0;对任何一个闭合回路而言，应有?u=o叠加定理指岀：在有儿个独立源共同作用下的线性电路中，通过每一个元件的 电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的 电流或电压的代数和线性电路的齐次性是指当激励信号（某独立源的值）增加或减小K倍时，III该激 励产生的响应（即在电路其他各电阻元件上所建立的电流和电压值）也将增加或减小 K倍运用上述定律时，必须注意预先设定电流的参考方向和电压的参考极性三、预习思考题1、根据图4,1的电路参数，计算出待测的电流I、I、I和各电阻上的电压 值，并记123入表中，以便实验测量时，可正确地选定毫安表和电压表的量程被测量 IIIEEUUUUU1 2 312R1R2R3R4R5计算值(mA) (mA) (mA) (V) (V) (V) (V) (V) (V) (V)接 330 Q接二极管四、实验设备序号名称型号与规格备注1直流数字毫安表D31 2直流数字电压表3直流稳压电源6V, 12V DG04 4可调直流稳压电源0, 30V□叠加原理实验电路板DG05五、实验内容1、 实验前先设定三条支路的电流参考方向，如图中的I、I、I所示，并熟悉 线路结构,123掌握各开关的操作使用方法。

2、 熟悉电流插头的结构，将电流插头的两端接至数字毫安表的“+、-”两 端(注意思考红线接“，”时选择的参考方向)3、 用直流数字电压表测量电压值时，注意预先标明各电压的极性;记录，、， 号自行设讣电路验证齐次性(比例性)、叠加性和成立范围，记录好一切数据后 分析处理数据，从而加深对定理的理解六、实验注意事项1、所有需要测量的电压值，均以电压表测量的读数为准，不以电源指示为准2、防止电源两端短路3、注意仪表量程的更换七、实验报告1、根据实验数据，选定实验电路中的任一节点，验证KCL的正确性2、根据实验数据，选定实验电路中的任一闭合回路，验证KYL的正确性3、根据 实验数据，分别举例验证叠加性、齐次性、线性与非线性是如何体现4、误差 原因分析5、心得体会及其它。
