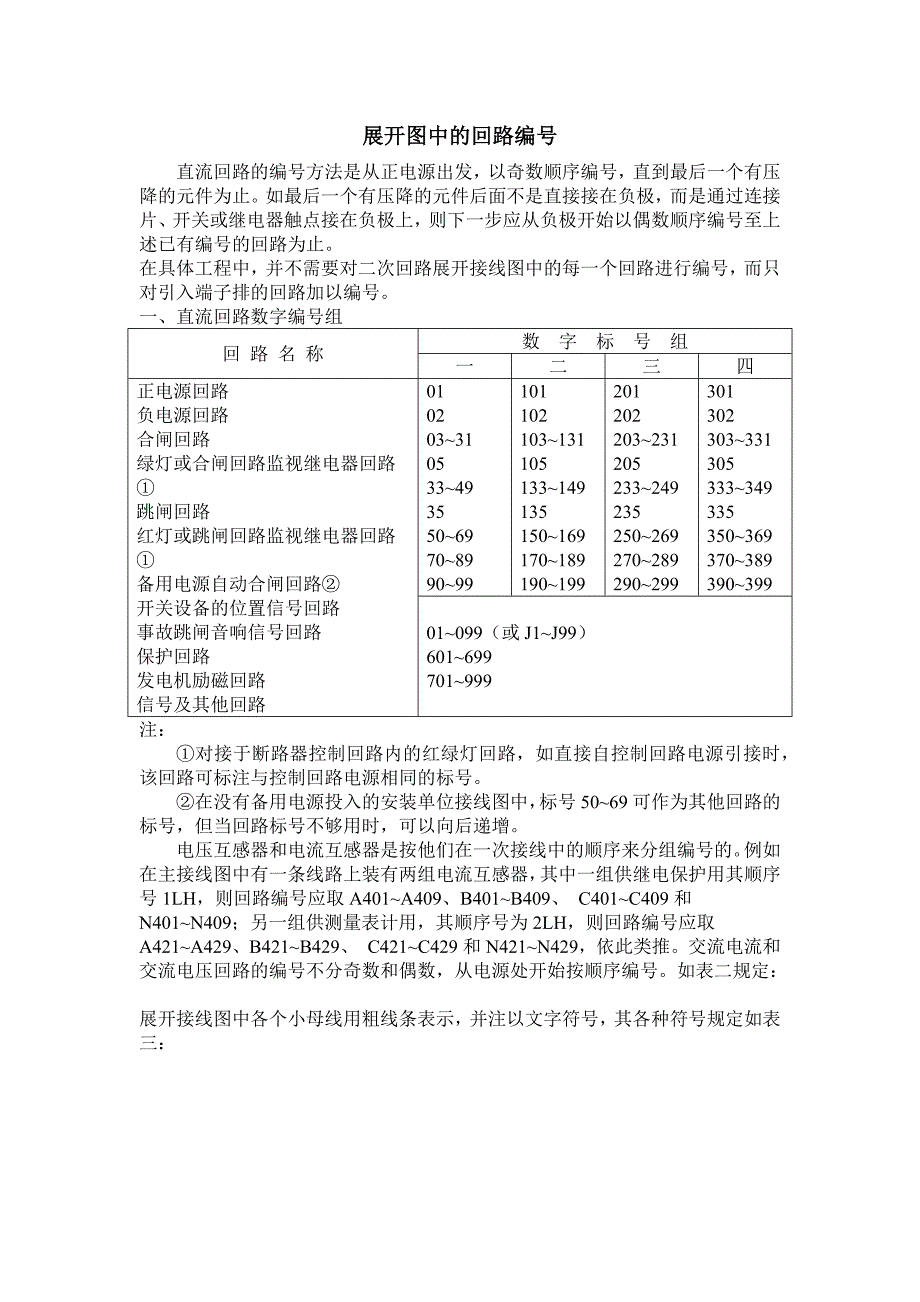

展开图中的回路编号直流回路的编号方法是从正电源出发，以奇数顺序编号，直到最后一个有压降的元件为止如最后一个有压降的元件后面不是直接接在负极，而是通过连接片、开关或继电器触点接在负极上，则下一步应从负极开始以偶数顺序编号至上述已有编号的回路为止在具体工程中，并不需要对二次回路展开接线图中的每一个回路进行编号，而只对引入端子排的回路加以编号一、直流回路数字编号组数 字 标 号 组回 路 名 称一 二 三 四010203~310533~493550~6970~8990~99101102103~131105133~149135150~169170~189190~199201202203~231205233~249235250~269270~289290~299301302303~331305333~349335350~369370~389390~399正电源回路负电源回路合闸回路绿灯或合闸回路监视继电器回路①跳闸回路红灯或跳闸回路监视继电器回路①备用电源自动合闸回路②开关设备的位置信号回路事故跳闸音响信号回路保护回路发电机励磁回路信号及其他回路01~099（或 J1~J99）601~699701~999注：①对接于断路器控制回路内的红绿灯回路，如直接自控制回路电源引接时，该回路可标注与控制回路电源相同的标号。
②在没有备用电源投入的安装单位接线图中，标号 50~69 可作为其他回路的标号，但当回路标号不够用时，可以向后递增电压互感器和电流互感器是按他们在一次接线中的顺序来分组编号的例如在主接线图中有一条线路上装有两组电流互感器，其中一组供继电保护用其顺序号 1LH，则回路编号应取 A401~A409、B401~B409、 C401~C409 和N401~N409；另一组供测量表计用，其顺序号为 2LH，则回路编号应取A421~A429、 B421~B429、 C421~C429 和 N421~N429，依此类推交流电流和交流电压回路的编号不分奇数和偶数，从电源处开始按顺序编号如表二规定：展开接线图中各个小母线用粗线条表示，并注以文字符号，其各种符号规定如表三：二、交流回路数字编号组回 路 标 号 组回路名称互感器的文字符号及电压等级A 相 B 相 C 相 中性线 零序保护装置及测量表计的电流回路LH1LH2LH9LH10LH19LHA401~A409A411~A419A421~A429A491~A499A501~A509A591~A599B401~B409B411~B419B421~B429B491~B499B501~B509B591~B599C401~C409C411~C419C421~C429C491~C499C501~C509C591~C599N401~N409N411~N419N421~N429N491~N499N501~N509N591~N599L401~L409L411~L419L421~L429L491~L499L501~L509L591~L599保护装置及测量表计的电压回路YH1YH2YHA601~A609A611~A619A621~A629B601~B609B611~B619B621~B629C601~C609C611~C619C621~C629N601~N609N611~N619N621~N629L601~L609L611~L619L621~L629在隔离开关辅助接点合隔离开关位置继电器接点后的电压回路110KV220KV35KV6~10KVA（B、C 、N、L、X）710~719A（B、C 、N、L、X）720~729A（B、C 、N、L、X）720~729A（B、C ）760~769绝缘监察电压表的公用回路 A700 B700 C700 N700母线差动保护公用电流回路110KV220KV35KV6~10KVA310A320A330A360B310B320C310C320C330C360N310N320N330N360控制、保护、信号回路 A1~A99 B1~B99 C1~C99 N1~N99三、小母线文字符号小 母 线 名 称 文 字 符 号控制电源小母线信号电源小母线+KM -KM+SM -SM事故音响信号小母线用于配电装置内用于不发遥远信号用于发遥远信号用于直流屏SYM1SYM2YSM3YSM预告信号线母线瞬时动作信号延时动作信号1YBM 2YBM3YBM 4YBM直流屏上预报信号小母线（延时动作）配电装置内瞬时动作预报小母线控制回路断线预报信号小母线灯光信号小母线配电装置信号小母线闪光信号小母线“掉牌未复归”光字牌小母线合闸小母线隔离开关操作闭锁下母线旁路小母线5YBM 6YBMYBM1KDM 2KDM-DMXPM（+）SMFM PM+HM -HMGBM1PBM 2PBM二次回路常用文字符号新旧对照表名称 新 旧继电器 K J电流继电器 KA LJ电压继电器 KV YJ时间继电器 KT SJ中间继电器 KAM ZJ信号继电器 KS XJ差动继电器 KD CJ瓦斯继电器 KG WSJ闭锁继电器 KLA BSJ热继电器 KR RJ位置继电器 KP WJ接地继电器 KE JDJ频率继电器 KF PJ速度继电器 KSP SDJ脉冲继电器 KPU CJJ灵敏继电器 KSE GHJ监视继电器 KWA JJ合闸位置继电器KCP HWJ跳闸位置继电器KTP TWJ跳跃闭锁继电器KLR TBJ合闸接触器 KMC HC合闸线圈 KCC HQ跳闸线圈 KTC TQ母线 W M电压小母线 WV YM控制电源小母线WC KM合闸电源小母线WOM HM闪光电源小母线WF SM信号电源小母线WS XM事故音响小母线WAS SYM预告信号小母线WFS YBM灯光信号小母线WL BM光字牌小母线 WP PM控制开关 SA KK按钮开关 SB AN连接片 XB LP。
