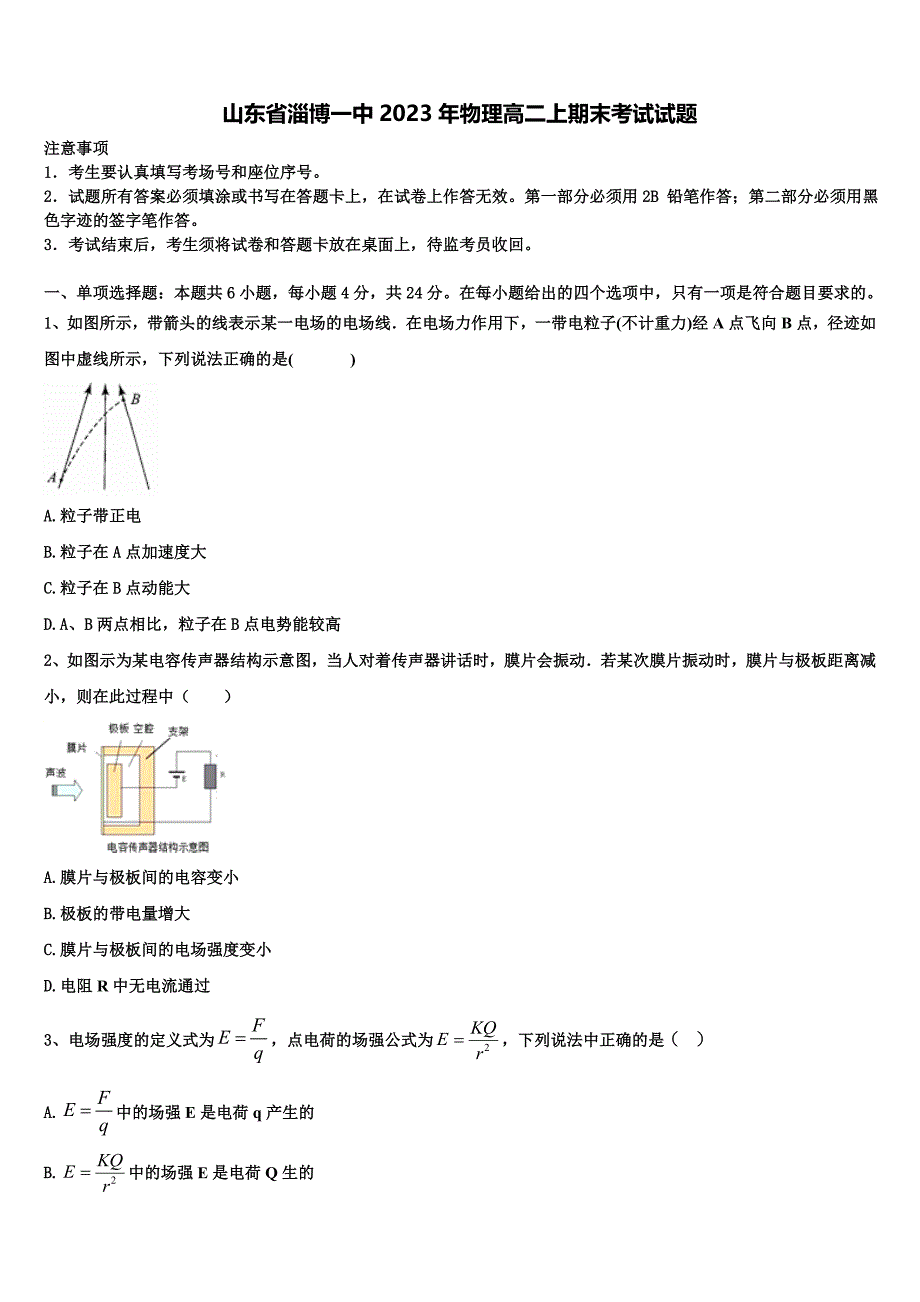

山东省淄博一中2023年物理高二上期末考试试题注意事项1．考生要认真填写考场号和座位序号2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回一、单项选择题：本题共6小题，每小题4分，共24分在每小题给出的四个选项中，只有一项是符合题目要求的1、如图所示，带箭头的线表示某一电场的电场线．在电场力作用下，一带电粒子(不计重力)经A点飞向B点，径迹如图中虚线所示，下列说法正确的是( )A.粒子带正电B.粒子在A点加速度大C.粒子在B点动能大D.A、B两点相比，粒子在B点电势能较高2、如图示为某电容传声器结构示意图，当人对着传声器讲话时，膜片会振动．若某次膜片振动时，膜片与极板距离减小，则在此过程中（ ）A.膜片与极板间的电容变小 B.极板的带电量增大C.膜片与极板间的电场强度变小 D.电阻R中无电流通过3、电场强度的定义式为，点电荷的场强公式为，下列说法中正确的是（ ）A.中的场强E是电荷q产生的B.中的场强E是电荷Q生的C.中的F表示单位正电荷的受力D.和都只对点电荷适用4、关于静电场，下列说法中正确的是（）A.随着电场强度的减小，电势也逐渐降低B.电场力做正功，电势能增加；电场力做负功，电势能减少C.电场强度的方向与等势面垂直D.将一负的试探电荷从电势高的等势面移至电势低的等势面，电场力做正功5、如图所示四幅图中，匀强磁场磁感应强度大小都为B，导体中的电流大小都为I，导体的长度都为L，A、B、C三个图中的导体都与纸面平行，则四幅图中导体所受安培力大小不等于BIL的是A. B.C. D.6、带电微粒的电荷量的值不可能的是下列的( )A.4×10-17 C B.-6.4×10-19 CC.-1.6×10-19 C D.2.4×10-19 C二、多项选择题：本题共4小题，每小题5分，共20分。
在每小题给出的四个选项中，有多个选项是符合题目要求的全部选对的得5分，选对但不全的得3分，有选错的得0分7、如图所示，一个由电池、电阻R、开关S与平行板电容器组成的串联电路，开关闭合在增大电容器两极板间距离的过程中（）A.电容器的电容变小B.电容器两极板间场强不变C.电容器两极板间电压增大D.电阻R中有从a流向b的电流8、如图是表示在同一电场中a、b、c、d四点分别引入检验电荷时，测得的检验电荷的电荷量跟它所受电场力的函数关系图象，那么下列叙述正确的是( )A.这个电场是匀强电场B.a、b、c、d四点的场强大小关系是Ed＞Ea＞Eb＞EcC.a、b、c、d四点的场强大小关系是Ea＞Ec＞Eb＞EdD.a、b、d三点的场强方向相同9、一辆电动观光车蓄电池的电动势为E，内阻为r，当空载的电动观光车以速度v在平直公路上匀速行驶时，流过电动机的电流为I，电动机线圈电阻为R，司机与电动车总重力为mg，电动车受到的阻力是总重力的k倍，忽略电动观光车内部的摩擦，则（）A.电源输出功率为为EI B.电源效率为×100%C.电动机的输出功率为 D.电动机发热功率EI－I2r10、中国科学家首次观察到反常霍尔效应．以下来分析一个常规霍尔效应：如图所示，厚度为h，宽度为d的导体板放在垂直于它的磁感应强度为B的匀强磁场中．当电流通过导体板时，在导体板的上表面A和下表面A′之间会产生电势差，这种现象称为霍尔效应．实验表明，当磁场不太强时，电势差U、电流I和B的关系式为，式中的比例系数K称为霍尔系数，设导体板单位体积中自由电子的个数为n，电子量为e．则下列说法正确的是（ ）A.A的电势高于A′的电势B.A的电势低于A′的电势C.霍尔系数D.霍尔系数三、实验题：本题共2小题，共18分。
把答案写在答题卡中指定的答题处，不要求写出演算过程11．（6分）测定电源的电动势和内电阻的实验电路和U-I图像如下:（1）闭合开关前为防止电表过载滑动变阻器的滑动头P应放在_____处（2）现备有以下器材：A.干电池1个B.滑动变阻器（0~50Ω）C.滑动变阻器（0~1750Ω）D.电压表（0~3V）E.电压表（0~15V）F.电流表（0~0.6A）G.电流表（0~3A）其中滑动变阻器应选_____，电流表应选____，电压表应选_____．(填字母代号)（3）由U-I图像．由此可知这个干电池的电动势E=_______V，内电阻r=______Ω（4）由于电压表的分流作用使本实验电路存在系统误差，导致E测___E真，，r测____r真(填“>”“<”或“=”)12．（12分）用如图所示电路测量电源的电动势和内阻．实验器材：待测电源（电动势约3V，内阻约2Ω），保护电阻R1（阻值10Ω）和R2（阻值5Ω），滑动变阻器R，电流表A，电压表V，开关S，导线若干实验主要步骤：（ⅰ）将滑动变阻器接入电路的阻值调到最大，闭合开关；（ⅱ）逐渐减小滑动变阻器接入电路的阻值，记下电压表的示数U和相应电流表的示数I；（ⅲ）以U为纵坐标，I为横坐标，作U—I图线（U、I都用国际单位）；（ⅳ）求出U—I图线斜率的绝对值k和在横轴上的截距a回答下列问题：（1）电压表最好选用______；电流表最好选用______A．电压表（0-3V，内阻约15kΩ） B．电压表（0-3V，内阻约3kΩ）C．电流表（0-200mA，内阻约2Ω） D．电流表（0-30mA，内阻约2Ω）（2）滑动变阻器的滑片从左向右滑动，发现电压表示数增大，两导线与滑动变阻器接线柱连接情况是______A．两导线接在滑动变阻器电阻丝两端的接线柱B．两导线接在滑动变阻器金属杆两端的接线柱C．一条导线接在滑动变阻器金属杆左端接线柱，另一条导线接在电阻丝左端接线柱D．一条导线接在滑动变阻器金属杆右端接线柱，另一条导线接在电阻丝右端接线柱（3）选用k、a、R1、R2表示待测电源的电动势E和内阻r的表达式E=______，r=______，代入数值可得E和r的测量值四、计算题：本题共3小题，共38分。
把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤13．（10分）如图，两根间距为L＝0.5m的平行光滑金属导轨间接有电动势E＝3V、内阻r＝1Ω的电源，导轨平面与水平面间的夹角θ＝37°．金属杆ab垂直导轨放置，质量m＝0.2kg．导轨与金属杆接触良好且金属杆与导轨电阻均不计，整个装置处于竖直向上的匀强磁场中．当R0＝1Ω时，金属杆ab刚好处于静止状态，取g＝10m/s2，sin37°＝0.6，cos37°＝0.8（1）求磁感应强度B的大小；（2）若保持B的大小不变而将方向改为垂直于斜面向上，求金属杆的加速度14．（16分）如图所示，水平放置的两块长直平行金属板a、b相距d=0.10m，a、b间的电场强度为E=5.0×105N/C，b板下方整个空间存在着磁感应强度大小为B=6.0T、方向垂直纸面向里的匀强磁场.今有一质量为m=4.8×10-25kg、电荷量为q=1.6×10-18C的带正电的粒子(不计重力)，从贴近a板的左端以v0 =1.0×106m/s的初速度水平射入匀强电场，刚好从狭缝P处穿过b板而垂直进入匀强磁场，最后粒子回到b板的Q处（图中未画出）．求P、Q之间的距离L15．（12分）ABC表示竖直放在电场强度为E=104V/m的水平匀强电场中的绝缘光滑轨道，其中轨道的BC部分是半径为R的圆环，轨道的水平部分与半圆环相切．A为水平轨道上的一点，而且AB=R=0.2m，把一质量m=0.1kg，带电量为q=+C的小球，放在A点由静止释放后，求：（g=10m/s2）(1)小球到达C点的速度大小(2)小球在C点时，轨道受到的压力大小参考答案一、单项选择题：本题共6小题，每小题4分，共24分。
在每小题给出的四个选项中，只有一项是符合题目要求的1、D【解析】电场线的疏密表示电场强度的强弱，电场线某点的切线方向表示电场强度的方向．不计重力的粒子在电场力作用下从A到B，运动与力关系可知，电场力方向与速度方向分居在运动轨迹两边，且电场力偏向轨迹的内侧【详解】根据曲线运动条件可得粒子所受合力应该指向曲线内侧，所以电场力逆着电场线方向，即粒子受力方向与电场方向相反，所以粒子带负电．故A错误；由于B点的电场线密，所以B点的电场力大，则A点的加速度较小．故B错误；粒子从A到B，电场力对粒子运动做负功，电势能增加，导致动能减少，即粒子在A点动能大，B点的电势能大，故C错误D正确【点睛】电场线虽然不存在，但可形象来描述电场的分布．对于本题关键是根据运动轨迹来判定电场力方向，由曲线运动条件可知合力偏向曲线内侧2、B【解析】振动膜片振动时，电容器两极板的距离减小，根据可知电容增大，由于两极板间的电压恒定，根据可知Q增大，处于充电状态，电阻R中有电流通过，AD错误B正确；根据可知U恒定，d减小，故E增大，C错误3、B【解析】A．中的q是试探电荷的电量，场强E与电荷q是无关的，选项A错误；B．中的Q是场源电荷，即场强E是电荷Q产生的，选项B正确；C．中的E表示单位正电荷的受力，选项C错误；D．适应于所有电场，都只对点电荷适用，选项D错误4、C【解析】电场线是为了形象的描述电场强弱和方向引入的，并非实际存在的，电场线的疏密表示场强的强弱，沿电场线电势降低【详解】A项：沿着电场线方向电势逐渐降低，与电场强度的大小无关，故A错误；B项：根据电场力做功与电势能改变的关系可知，电场力做正功，电势能减小；电场力做负功，电势能增大，故B错误；C项：根据电场线与等势面的关系可知，等势面一定与电场线垂直，故C正确；D项：由于负电荷在电势高的地方电势能小，所以将一负的试探电荷从电势较高的等势面移至电势较低的等势面，电场力做负功，故D错误故选C【点睛】本题着重通过电场线考查了对电势、场强、电势能概念理解情况，要理解它们的区别以及大小的决定因素5、C【解析】只有当电流与磁场垂直时，安培力大小：F=BIL；ABD．三个图中磁场方向与电流方向垂直，故安培力大小均为BIL，选项ABD不符合题意；C．图中电流与磁场平行，安培力为零，选项C符合题意；故选C.6、D【解析】任何带电体所带的电量都是元电荷的整数倍，即为1.6×10-19 C的整数倍，则不可能是2.4×10-19 C，故选D.二、多项选择题：本题共4小题，每小题5分，共20分。
在每小题给出的四个选项中，有多个选项是符合题目要求的全部选对的得5分，选对但不全的得3分，有选错的得0分7、AD【解析】A．由可知，d增大C变小，A正确；BC．始终与电源相连U不变，由可知，d增大E变小，BC错误；D．由可知，Q减小，电容器放电，上极板充入的正电荷通过电阻流出，故电阻R中有从a流向b的电流，D正确故选AD8、CD【解析】由知图象的斜率大小等于场强的大小，a、b、c、d四点的场强大小关系是Ea＞Ec＞Eb＞Ed．此电场是非匀强电场，选项A、B错误，选项C正确；图象斜率的正负代表场强的方向，a、b、d为正值，表示a、b、d三点的场强方向相同，选项D正确考点：本题旨在考查电场强度9、BC【解析】A．电源输出功率为为EI-I2r，选项A错误；B．电源效率为。
