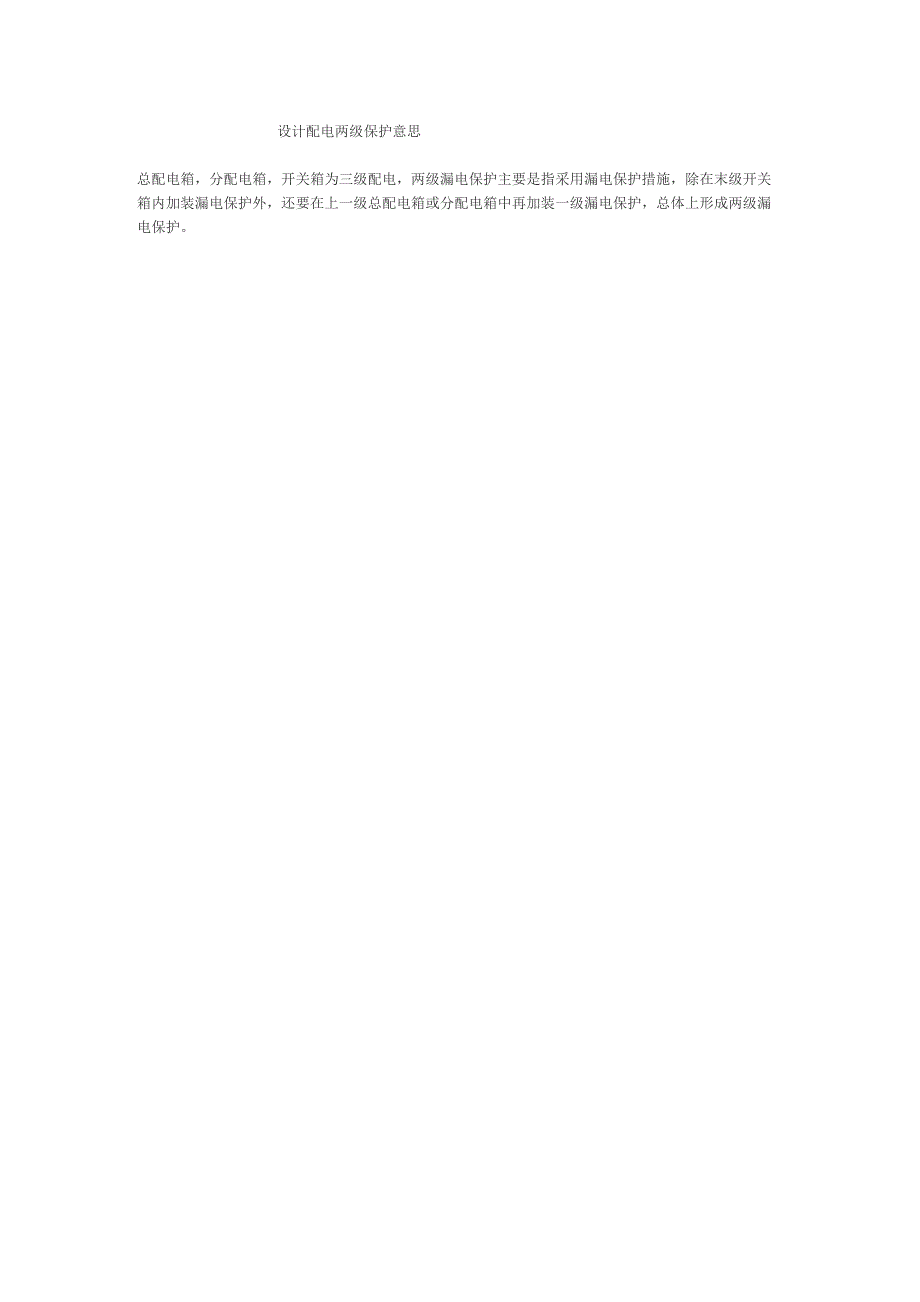

设计配电两级保护意思总配电箱，分配电箱，开关箱为三级配电，两级漏电保护主要是指采用漏电保护措施，除在末级开关 箱内加装漏电保护外，还要在上一级总配电箱或分配电箱中再加装一级漏电保护，总体上形成两级漏 电保护三级配电:配备总配电箱、分配电箱、开关箱三类标准电箱开关箱应符合一 机、一箱、一闸、一漏三类电箱中的各类电器应是合格品；两级保护:选取符合容量要求和质量合格的总配电箱和开关箱中的漏电保护TO 器这既有利于现场电气系统的维护，又能充分保证施工安全，同时也是现场标 准化管理、文明施工的一种体现所以，对“三级配电，两级保护”做到合理设 置是至关重要的编辑本段保护措施1. “三级配电两级保护”(1) 《规范》要求,配电箱应作分级设置,即在总配电箱下,设分配电箱,分配 电箱以下设开关箱,开关箱以下就是用电设备,形成三级配电这样配电层次清楚, 既便于管理又便于查找故障同时要求,照明配电与动力配电最好分别设置,自成 独立系统,不致因动力停电影响照明2) “两级保护”主要指采用漏电保护措施,除在末级开关箱内加装漏电保 护器外,还要在上一级分配电箱或总配电箱中再加装一级漏电保护器，总体上形 成两级保护。
2. 关于加装漏电保护器《规范》规定:“施工现场所有用电设备,除作保护接零外,必须在设备负荷 线的首端处设置漏电保护装置”施工现场虽然改TN-C为TN-S后，提高了供电安全，但由于仍然存在着保护灵 敏度有限问题,对于大容量设备的碰壳故障不能迅速切断保险,对于较小电流的 漏电故障又不能切断保险，而这种漏电电流对作业人员仍然有触电的危险，所以 还必须加装漏电保护器进行保护在加装漏电保护器时，不得拆除原有的保护接 零(接地)措施3. 关于漏电保护器的主要参数(1) 额定漏电动作电流当漏电电流达到此值时，保护器动作2) 额定漏电动作时间指从达到漏电动作电流时起，到电路切断为止的时间3) 额定漏电不动作电流漏电电流在此值和此值以下时，保护器不应动作， 其值为漏电动作电流的 1/24) 额定电压及额定电流与被保护线路和负载相适应4. 参数的选择与匹配(1)两级漏电保护器应匹配:《规范》规定:“总、配电箱和开关箱中两级漏电保护器的额定漏电动作电 流和额定漏电动作时间应合理配合，使之具有分级分段保护功能”两级保护”是指将电网的干线与分支线路作为第一级，线路末端作为第二 级第一级漏电保护区域较大，停电后影响也大，漏电保护器灵敏度不要求太高， 其漏电动作电流和动作时间应大于后面的第二级保护，这一级保护主要提供间接 保护和防止漏电火灾，如果选用参数过小就会导致误动作影响正常生产。
漏电保护器的漏电不动作电流应大于供电线路和用电设备的总泄漏电流值2倍以上，在电路末端安装漏电动作电流小于30mA的高速动作型漏电保护器，这 样形成分级分段保护， 使每台用电设备均有两级保护措施分级保护时,各级保护范围之间应相互配合,应在末端发生事故时,保护器不 会越级动作和当下级漏电保护器发生故障时,上级漏电保护器动作以补救下级失 灵的意外情况2）总分配电箱（第一级保护）: 总分配电箱一般不宜采用漏电掉闸型,总电箱电源一经切断将影响整个低压 电网用电,使生产和生活遭受影响,漏电保护器灵敏度不要求太高,可选用中灵敏 度漏电报警和延时型保护器漏电动作电流应按干线实测泄漏电流 2 倍选用,一般可选漏电动作电流值为 300〜1000mA3） 分配电箱（第二级保护）: 分配电箱装设漏电保护器不但对线路和用电设备有监视作用,同时还可以对开关箱起补充保护作用分配电箱漏电保护器主要提供间接保护作用,参数选择 不能过于接近开关箱,应形成分级分段保护功能,当选择参数太大会影响保护效 果,但选择参数太小会形成越级跳闸,分配电箱先于开关箱跳闸人体对电击的承受能力,除了和通过人体的电流大小有关外,还与电流在人 体中持续的时间有关。
根据这一理论,国际上把设计漏电保护器的安全限值定为 30mA.s,即使电流达到100mA,只要漏电保护器在0.3s之内动作切断电源,人体尚 不会引起致命的危险这个值也是提供间接接触保护的依据分配电箱漏电保护器主要提供间接保护,其参数按支线上实测泄漏电流值的 2.5倍选用，一般可选漏电动作电流值为100〜200mA（不应超过30mA.s限值）4） 开关箱（第三级保护）: 《规范》规定:“开关箱内的漏电保护器其额定漏电动作电流应不大于 30mA,额定漏电动作时间应小于O.1s使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品,其额定漏电 动作电流应不大于 15mA, 额定漏电动作时间应小于 O.1s”开关箱是分级配电的末级,使用频繁危险性大,应提供间接接触防护和直接 接触防护, 主要用来对有致命危险的人身触电防护虽然设计漏电保护器的安全界限值为30mA・s,但当人体和相线直接接触时, 通过人体的触电电流与所选择的漏电保护器的动作电流无关,它完全由人体的触 电电压和人体在触电时的人体电阻所决定（人体阻抗随接触电压的变化而变化）, 由于这种触电的危险程度往往比间接触电盼晴况严重,所以临电规范及国标郁规 定:“用于直接接触电击防护时,应选用高灵敏度、快速动作型的漏电保护器,动 作电流不超过30mA”。
所指快速动作型即动作时间小于O.1s由此用于直接接 触防护漏电保护器的参数选择即为30mAX0.1s=3mA・s这是在发生直接接触触 电事故时,从电流值考虑应不大于摆脱电流;从通过人体电流的持续时间上,小于 一个心博周期,而不会导致心室颤动当在潮湿条件下,由于人体电阻的降低,所 以又规定了漏电动作电流不应大于 15mA。
