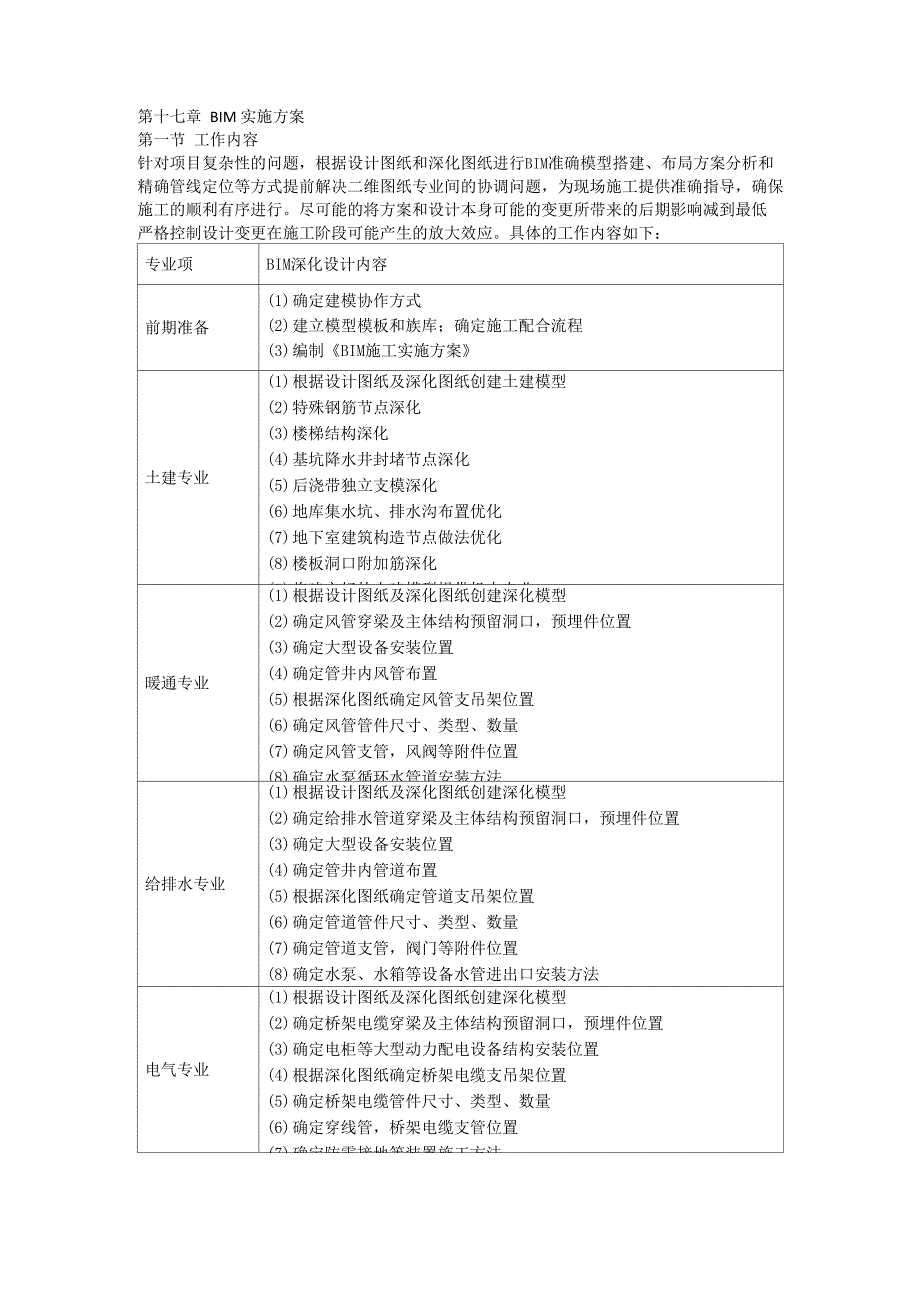

第十七章 BIM 实施方案第一节 工作内容针对项目复杂性的问题，根据设计图纸和深化图纸进行BIM准确模型搭建、布局方案分析和 精确管线定位等方式提前解决二维图纸专业间的协调问题，为现场施工提供准确指导，确保 施工的顺利有序进行尽可能的将方案和设计本身可能的变更所带来的后期影响减到最低 严格控制设计变更在施工阶段可能产生的放大效应具体的工作内容如下：专业项BIM深化设计内容前期准备(1) 确定建模协作方式(2) 建立模型模板和族库；确定施工配合流程(3) 编制《BIM施工实施方案》土建专业(1) 根据设计图纸及深化图纸创建土建模型(2) 特殊钢筋节点深化(3) 楼梯结构深化(4) 基坑降水井封堵节点深化(5) 后浇带独立支模深化(6) 地库集水坑、排水沟布置优化(7) 地下室建筑构造节点做法优化(8) 楼板洞口附加筋深化(9) 将建立好的土建模型提供机电专业暖通专业(1) 根据设计图纸及深化图纸创建深化模型(2) 确定风管穿梁及主体结构预留洞口，预埋件位置(3) 确定大型设备安装位置(4) 确定管井内风管布置(5) 根据深化图纸确定风管支吊架位置(6) 确定风管管件尺寸、类型、数量(7) 确定风管支管，风阀等附件位置(8) 确定水泵循环水管道安装方法给排水专业(1) 根据设计图纸及深化图纸创建深化模型(2) 确定给排水管道穿梁及主体结构预留洞口，预埋件位置(3) 确定大型设备安装位置(4) 确定管井内管道布置(5) 根据深化图纸确定管道支吊架位置(6) 确定管道管件尺寸、类型、数量(7) 确定管道支管，阀门等附件位置(8) 确定水泵、水箱等设备水管进出口安装方法电气专业(1) 根据设计图纸及深化图纸创建深化模型(2) 确定桥架电缆穿梁及主体结构预留洞口，预埋件位置(3) 确定电柜等大型动力配电设备结构安装位置(4) 根据深化图纸确定桥架电缆支吊架位置(5) 确定桥架电缆管件尺寸、类型、数量(6) 确定穿线管，桥架电缆支管位置(7) 确定防雷接地等装置施工方法专业项BIM深化设计内容深化模型协调(1) 进行各机电专业深化模型协调(2) 进行风口、灯具等吊顶平面布置协调(3) 编制深化模型协调报告第二节 提交成果根据我方经验，BIM深化设计的最终提交成果如下：(1) 各专业BIM深化设计模型；(2) BIM深化设计协调迭代模型；(3) 专业间管线冲突报告及修改建议；(4) 管线布局变更方案确认单；(5) 最终确认的BIM深化设计综合模型，包含最终管线布局和确认层高;(6) 编制BIM应用价值分析报告； 深化设计协调审核要点样例如下：专业复核项审核要点主体建筑， 结构和机电 设计设计说明 与图纸目 录1. 是否涵盖施工所需全部图例、详图、作法、材料等相应说明2. 是否符合国家规范和地方规范3. 是否与设计图纸相符4. 是否有图纸或目录缺失或不一致总图1•总图中建筑外轮廓是否与平面图一致2. 是否有一览表和主要经济技术指标等说明3. 建筑容量、绿化设计等经济指标是否和设计相符4•总图中室外管线位置、尺寸是否与单专业图纸一致5.主要标注是否缺失平立剖1. 图纸是否缺失2. 门窗表是口齐全；设备列表是口齐全；详图疋口兀整3. 二次设计是否有标识二次设计机电成套 设备1. 图纸是否缺失2. 种类是否有错漏3. 产品说明书、安装图及产品测试方法和标准是否齐全第三节 项目BIM应用3.1 BIM模型图例为了方便模型的管理，我方将按照招标文件所给的BIM模型颜色编码建立统一的模型色彩标 准。
3.2本项目BIM应用运用BIM工具构建三维立体模型，形象的显示各机电管线^设备的相互标高、位置关系，及 各机电管线/设备与建筑/结构等的标高、位置关系，用于各单位配合协调，避免机电管线等 冲突返工及满足建筑净高等要求模拟精度要求为LOD400或LOD500本工程在投标阶段进行初步的BIM深化设计，BIM成果为土建模型及局部区域综合管线，详 细的BIM设计会在中标入场后进一步深化提供局部管线综合电气设备间示意图0第四节 现场安装协调4.1 工作内容现场协调主要的工作重点是协调土建专业、机电专业和其他施工队伍进行BIM深化设计协调 模型的现场复核，并根据施工的现场情况进行模型局部更新和调整，并重新进行碰撞检测和 专业协调，同时根据施工进度的变化进行现场安装动态协调，主要的工作内容包含：(1) 模型维护与完善；(2) 施工协调管理；(3) 编制专业间管线碰撞报告及修改建议4.2 施工配合流程为保障现场施工配合的顺利进行，合理的施工配合流程必不可少，施工配合包括内部的BIM 团队与其他施工团队之间的配合，具体流程如下：4.3 现场施工协调成果根据标书要求和我司经验，BIM现场施工协调的主要提交成果如下：(1) BIM现场协调迭代模型；(2) 专业间管线冲突报告及修改建议；(3) 管线布局变更方案确认单；(4) BIM竣工模型；(5) 编制BIM应用价值分析报告；第五节 施工进度与安装模拟5.1 工作内容(1) 将模型构件与工程实体构件通过WBS编号进行关联，从而将模型赋予进度计划中的时间 信息；(2) 按照进度计划的时间，BIM可以直观展现进度计划所排定的各个构件的完成时间，从而 辅助判定进度计划的合理性；(3) 制作月进度计划施工进度模拟；(4) 配合总包和机电施工团队进行施工进度审核和探讨；(5) 配合总包和机电施工团队选择复杂安装节点；(6) 建立详细安装模型并进行复杂节点的安装顺序模拟；(7) 建立大型设备的安装模型并进行大型设备安装模拟；(8) 编制BIM应用价值分析报告；5.2 施工模拟实施流程 施工模拟的主要目的是为了在施工进场前进行施工进度和施工界面的合理性验证，以及协助 施工团队进行复杂节点安装工序的虚拟施工预演，其具体流程如下：5.3 施工模拟提交成果根据我司经验，BIM施工模拟的最终提交成果如下：(1) 月进度施工进度模拟动画；(2) 节点大样详细安装模型，安装顺序模拟动画；(3) 几何外观、内部构造漫游；(4) 编制 BIM 应用价值分析报告。
第六节 竣工模型提交6.1 工作内容(1) 收集整理设备样本和维护信息；(2) 根据现场情况更新形成各专业的竣工模型；(3) 整合各专业竣工模型形成总体竣工模型；(4) 整合并协调各专业施工模拟动画；(5) 汇总并整合全套竣工模型6.2 模型校审流程 校审整合是模型完工前最后一道关口，也是保证竣工模型和现场高度一致的最后一道屏障 为保障竣工模型的精确性，我司将采用以下流程：6.3 工程竣工提交成果根据标书要求和我司经验，BIM施工模拟的最终提交成果如下：(1) 竣工模型；(2) 设备样本及维护信息资料；(3) 月施工进度模拟动画汇总；(4) 复杂工序安装顺序模拟动画汇总；(5) 设备安装模拟动画汇总 第七节 质量保障措施7.1 模型深度标准为方便模型的管理，我司根据管道系统建立了统一的模型深度标准如下 通风、管道专业各阶段LOD精度要求暖通专业机电深化LOD现场协调LOD施工模拟LOD安装模拟LOD竣工父付LOD运营信息LOD通风系统风管300400400400400400管件300300300300300400附件300300300300300400末端300300300400400400阀门400400400400400400暖通设备300400400400400400管道系统管道300400400400400400管件300300300300300400附件300300300300300400阀门400400400400400400设备300400400400400400仪表300300300300300400电气专业各阶段 LOD 精度要求电气专业机电深化LOD现场协调LOD施工模拟LOD安装模拟LOD竣工父付LOD运营信息LOD供配电系统母线300400400400400400配电箱300400400400400400变、配电站内设备300400400400400400照明系统照明灯具300300300300300400开关插座300300300300300400线路敷设及防雷接地避雷设备300300300300300400桥架300400400400400400电缆300300300300300400弱电弱点机房内设备300300300300300500火灾报警及联动控制系统探测器300300300300300500按钮300300300300300500火灾报警设备300300300300300500火灾报警设备300300300300300500桥架线槽桥架300400400400400500线槽3003003003003005007.2 质量管理流程 在质量管理方面，我司在计划阶段指定统一的质量管理标准，并在执行、检查、反馈全程中 均由 BIM 团队和施工团队共同进行内部模型审核后再提交业主单位，重点问题与业主单位和 设计单位共同审核和探讨，保障BIM模型和信息的准确性。
具体流程如下：7.3 质量承诺投标人承诺：本投标文件所述的BIM服务质量，将严格按照投标人公司质量管理体系的要求 予以实施按照招标文件的要求以及合同文件的要求予以执行同时，BIM服务中将严格遵 守所涉及的国家、地方、行业标准及规范7.4 数据维护BIM施工竣工模型的维护期为验收合格后24个月维护期内，本承包单位负责维护和技术 支持，并承担相关维护费用。
