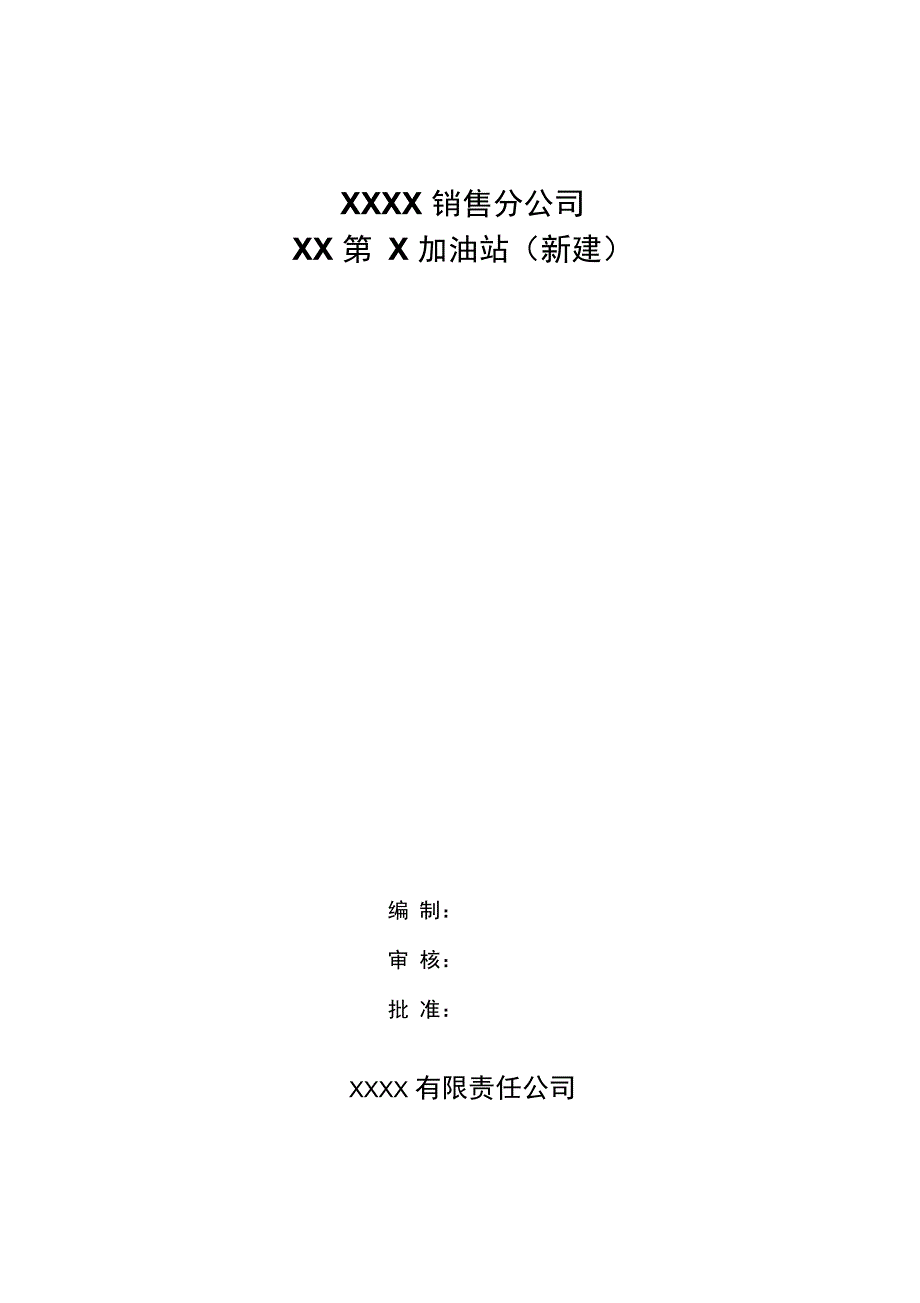

XXXX 销售分公司XX 第 X 加油站（新建）编 制：审 核：批 准：XXXX 有限责任公司XXXX 年 X 月 X 日目录1.工程概况 22.编制依据 33.设备吊装应具备的条件 44.施工程序 55. 安全保证措施 66. 质量要求及保证措施 97. 劳动组织及岗位职责 101. 工程概况1.1工程基本概况项目名称：XXX%肖售分公司XX第X加油站项目业主：xxxX肖售分公司总承包单位：XXXX有限责任公司设计单位：XXXX有限责任公司建设地点：XX东外环路与辽河路交叉口北 200米1.2主要设备参数主要设备参数一览表序号设备位号设备名称规格性能主要材料备注1V01埋地卧式柴油储罐30n3① 2412X 7100X 6Q235-B2V02埋地卧式柴油储罐30n3① 2412X 7100X 6Q235-B3V03埋地卧式柴油储罐30n3① 2412X 7100X 6Q235-B4V04埋地卧式汽油储罐30n3① 2412X 7100X 6Q235-B5V05埋地卧式汽油储罐30n3① 2412X 7100X 6Q235-B2. 编制依据2.1XXXX销售分公司XX第X加油站施工图2.2 主要国家及行业施工规范1 .设备图及其他随机文件2. 《化工工程建设起重施工规范》 HGJ201-20013. 《石油化工施工安全技术规程》 SH3505-19994. 《起重吊运指挥信号》 GB5082-20013. 设备吊装应具备的条件3.1 设备图、设备平立面布置图、技术要求、施工标准、规范等必要 的技术文件齐全。
3.2 按计划完成施工方案的编制，并经审批向参加施工的管理人员 和施工作业人员进行完技术交底和安全交底3.3 与设备安装有关的设备基础经验收合格，满足安装要求3.4 基础周围的地坪按要求回填并整平、夯实场地面积和地基坚实 程度能满足吊装作业和吊装安全的要求 运输道路已修好， 并能满足 交通运输的需要3.5 设备已验收合格、资料齐全，经检查符合设计图纸要求，并已办 理完交接手续，具备起吊条件3.6 吊装索具已按施工方案要求配备好，并经检查合格3.7 按设备安装图所给出的管口方位调整好设备姿态，并标出安装北 向管口方位3.8 起重机械运转正常，安全装置可靠，并经检查合格，符合安全操 作要求4. 施工程序4.1吊装顺序：先吊装 V01、V02再吊装V03 V04 V054.2施工工序流程图施工工序流程图油罐安装标高为-1.450m据这四台设备的参数和安装位置，吊 装方法选用25T汽车式起重机单机提吊吊装就位4.3吊车选用根据设备的几何尺寸和最大重量，以吊车的机械工作性能表及平 面图，拟选用25T吊车；4.4吊装机索具一览表序号名称规格型号单位数量备注1汽车式起重机25T台12吊装带100mr^ 8000mm根23卡环8T个45. 安全保证措施5.1 参加施工人员必须经过安全教育。
在吊装施工过程中，严格按照 公司《起重设备及作业管理规定》 QG/13J03-14-2002 执行，严格遵 守《石油化工安全施工技术规程》SH3505-99中的有关条款及施工现 场的安全规定5.2 参加起重作业人员必须经过专业技术培训，并经考试合格，施工 时持证上岗5.3 根据设备的重量、体积、安装标高、现场条件、施工进度及起重 机的规格、型号， 及时向起重施工的作业人员进行技术交底，使参加 施工的全体人员均熟悉吊装全过程5.4 所有参加施工的人员接受安全员的监督安全员有权制止一切违 反安全操作规程的行为， 严禁一切违章作业和违章指挥 必要时可强 令其停止作业，退出施工现场5.5 起重机械、设备应完好，制动灵活，并在检审的有效期内5.6 起重吊装作业设警戒区， 警戒区周围设警示标志， 并派专人监护， 非工作人员不得入内5.7 设备进入现场前，应检查并清除作业场地的障碍物，以利安全操 作5.8 吊装作业应有专人指挥，指挥信号要统一、准确吊装前执行指 挥应与起重司机统一信号， 指挥时必须做到旗语准确、 哨声清脆、 旗 语与哨声协调动作5.9 设备吊装前，施工负责人应组织有关专业人员进行安全联合检查， 检查合格后签发大件吊装许可证。
5.10 设备吊装前，施工负责人应与技术人员及有关部门的相关人员 核实设备重量、 方位基础经检验合格具备安装条件后方可组织指挥 吊装5.11 起重机站位及行走范围内的地面耐压力不小于 18t/m ，当达不 到要求时，应铺设不小于20mn厚的钢板5.12 吊装作业时，所有人员不得在起重臂及被吊物下停留或通过， 非指定的专业人员，严禁攀登起重机臂杆5.13 施工负责人应按吊装工艺要求，指挥设备的摆放及起重机的准 确站位5.14 不得在被吊物上放置浮动物和悬挂零散物品5.15 起重机在吊装作业时，臂杆的起落及车体的回转不得同时操 作，应分开进行 在吊装的全过程中，臂杆与设备的空间距离不得小 于 0.2m5.16 采用起重机递送设备尾部时，吊离地面距离不宜过高，一般情 况下控制在200mn以内5.17 起重机械在起重、吊运作业中，严禁超负荷工作设备吊装前应进行试吊，试吊时被吊设备离地高度不得大于 0.2m5.18 施工前凡参加登高作业的人员必须经过身体检查合格登高作 业人员应按规定佩戴劳保护品，头戴安全帽，脚穿防滑鞋，腰挂安全 带5.19 起重臂最大仰角不得超过原制造厂家的规定，一般最大仰角不得超过 75°5.20 被吊物平稳就位后，应拧紧地脚螺栓或做临时固定，未经指挥 人员许可不得摘钩。
进行摘钩作业时，下方严禁其它人员作业5.21 严禁风力在大于 5 级时进行吊装作业5.22 雨季施工时，应有防雨措施，雷雨时严禁吊装作业，暑季施工 时应做好防暑降温工作5.23 吊装现场配备一台应急用车，以便应急使用，并保持通讯畅通 当发生紧急情况时，启动本项目部的“应急准备与应急预案”6. 质量要求及保证措施6.1 设备吊装过程的质量控制， 严格执行公司《质量保证体系》 和《质 量管理文件》的相关规定和要求，充分保证吊装施工过程的施工质 量6.2 设备吊装前，对松动和活动部件进行固定，固定要牢固可靠对 受力较大的部位应进行加固，防止设备因受力过大而变形6.3 设备吊装过程要平稳，缓慢旋转、就位，避免碰撞和振动就位 时要对准底板，平稳下落，注意保护底座不被损伤7. 劳动组织及岗位职责7.1劳动组织及岗位职责表序号人员配备数量岗位职责1总指挥1确定施工进度计划及现场全面组织工作2副指挥1负责机具、人员调配、监督方案执仃3执行指挥1负责发出吊装指令4安全员1负责现场安全工作5技术员1编制施工方案、进行技术父底，解决施工中的技术问题6起重工2负责现场吊装作业7安装人员4保证现场的用料及其它服务工作8监护人员1负责现场监护工作7.2吊装领导小组组长：XXX 技术：XXX 质量：XXX 安全：XXX 调度：XXX。
