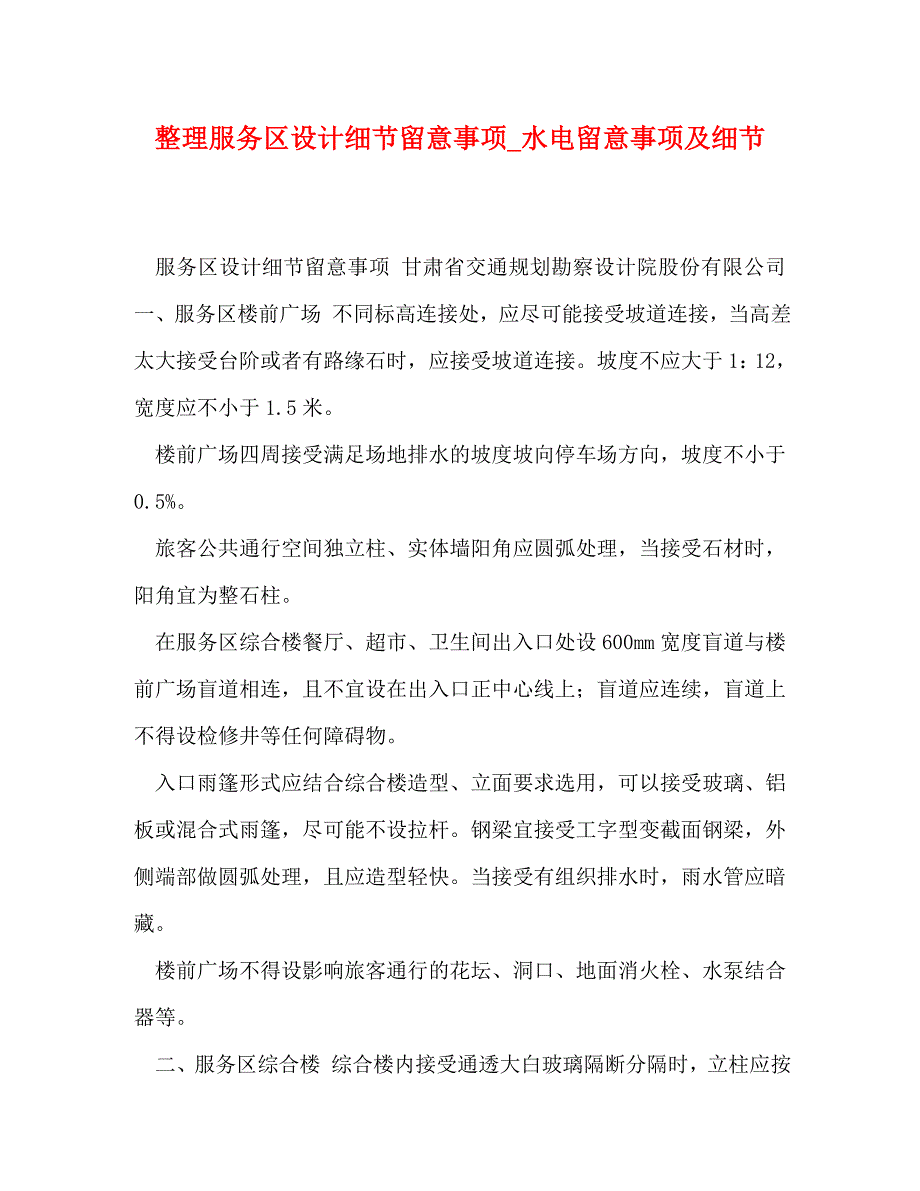

整理服务区设计细节留意事项_水电留意事项及细节服务区设计细节留意事项 甘肃省交通规划勘察设计院股份有限公司 一、服务区楼前广场 不同标高连接处，应尽可能接受坡道连接，当高差太大接受台阶或者有路缘石时，应接受坡道连接坡度不应大于1：12，宽度应不小于1.5米 楼前广场四周接受满足场地排水的坡度坡向停车场方向，坡度不小于0.5% 旅客公共通行空间独立柱、实体墙阳角应圆弧处理，当接受石材时，阳角宜为整石柱 在服务区综合楼餐厅、超市、卫生间出入口处设600mm宽度盲道与楼前广场盲道相连，且不宜设在出入口正中心线上；盲道应连续，盲道上不得设检修井等任何障碍物 入口雨篷形式应结合综合楼造型、立面要求选用，可以接受玻璃、铝板或混合式雨篷，尽可能不设拉杆钢梁宜接受工字型变截面钢梁，外侧端部做圆弧处理，且应造型轻快当接受有组织排水时，雨水管应暗藏 楼前广场不得设影响旅客通行的花坛、洞口、地面消火栓、水泵结合器等 二、服务区综合楼 综合楼内接受通透大白玻璃隔断分隔时，立柱应按地面石材模数均匀布置，间距不小于1800mm，高度2200mm，玻璃隔断立柱应做至隔断顶部；当相邻空间之间的洞口高度小于3600mm时，可接受全封闭玻璃隔断。
不设扶手，但应有警示标志玻璃隔断下部可接受离地高100mm，Φ50 mm亚光不锈钢踢脚管，也可接受高150mm亚光不锈钢防撞踢脚板 寒冷或寒冷地区应设进站门斗 风幕明装应通长布置，尽量削减间隙；风幕暗装时，外部装饰材料应与整体风格相协调，并便于设备检修 综合楼内部临空柱宜接受圆柱；公共空间内部的方形柱子和实体墙面阳角等旅客接触的部位均应做弧形处理 三、贵宾区 贵宾室内门应接受加工精细的硬质实木成品门贵宾室门开启扇原则上不小于2.4m×3.0m（宽×高），两侧不设固定扇，主贵宾室可适当加宽 贵宾室的净空高度应把握在5.0m～7.0m吊顶级数不宜 超过三级，灯池内不宜接受金箔饰面，吊顶面一般接受白色；空调送、回风口要隐蔽，不得直接对贵宾位吹风；贵宾室内不宜设置检查口 每个贵宾室只能在主宾位后方设置一幅主题装饰画，以反映当地名胜风景、特有文化为主，可选择油画、国画、刺绣等，避开接受表面高反光的画种；画框装饰线条力求简约，不宜超过三层叠级，制作要精细，且画框的大小应依据空间大小确定；贵宾室装修风格应与主题画相协调 贵宾室的布局原则上应为长方形，接受对称的格局，体现庄重气氛；四周不得设置有噪声、振动的功能用房；各种开关、把握箱等设施应集中设置在服务间，不得设于贵宾室内；门厅与房间地面交接处接受不同材料铺装时，交接处宜接受整块的过门石。
贵宾区主入口门两侧石材应以门中心线对称铺装，可错缝或对缝拼铺；门楣正上方不应消灭拼缝 五、公共卫生间、饮水间 卫生间接受屋顶采光时，宜接受漫反射光处理形式，且应依据不同地域的气候特征合理选择透光材料；大面积采光顶应在不同材料交接处设置牢靠的防水措施，避开漏水 卫生间一般不设门，布置时应留意私密性，避开室外的视线干扰和镜子反射造成的折射干扰；卫生间接受易清洁、耐腐蚀、防滑、防水性能好的材料装饰墙面、吊顶和地面，宜用浅色材料；地面与墙面铺贴应整体设计，铺贴拼缝应协调全都，相互对应，不应设置明显的横向线条； 卫生间室内地面与相邻房间地面高差处不应消灭错台，接受缓坡连接，且过门石不得接受黑色石材 卫生间厕位隔断选用乳白色系成品高密度板，隔板基座下边框接受宽100mm的亚光不锈钢包边；隔间门应接受内开门形式；无障碍厕位接受外开门形式厕位间应设挂钩，卫生间门锁应具备防自锁和显示使用状态的功能全部五金件要接受质量上乘不锈钢五金件 卫生间接受立地小便斗，小便斗之间应设隔板，间距为800mm小便斗款式应简洁大方，尺寸大小应便利使用，给排水管线应暗敷接受感应冲水时，水流设计应充分考虑节省用水原则 卫生间应在有效空间内最大限度布置卫生器具；卫生间内通风设施功率应满足空间无异味要求；卫生间应接受感应冲水蹲位器，蹲位器均接受后排水型，不设高台；盥洗室和卫生间应考虑儿童使用设施；卫生间、饮水间地漏位置设置应合理，地漏不能设在通道上或明显位置。
六、门窗及幕墙 综合楼入口的门扇分格要均匀，不应留有较小的门扇，主入口每樘门的最小宽度不应小于2.1m，门扇的开启高度不应小于3.0m（玻璃门不宜大于3.0m,且应加门框），不应接受旋转门，门把手一般宜接受圆形亚光不锈钢把手 公共区域同一空间或墙面的门、窗顶部应平齐，门的颜色应全都，并与空间整体效果相协调；门、窗玻璃原则上统一接受白玻璃，且窗高度应与室内吊顶装修净高相吻合，玻璃顶部不宜高于吊顶顶部；窗棱不得影响视觉效果，且窗框应与门框及幕墙分格保持全都，不宜消灭异型窗公共空间内的外窗不宜设防盗栏或防盗网；门框接受不锈钢时，应为亚光不锈钢，材质为室内为SUS304，室外为SUS316 电动感应门的底部滑轨应保证平滑且应与地面平齐；平开门门锁距地面距离应便利使用 当幕墙与门形成一个整体时，两者应相互结合，进行整体设计，且分格均匀，分缝对齐，门的正中心上方不应消灭幕墙立梃；为了保证良好的视觉效果，幕墙玻璃分块应尽量大，玻璃幕墙从楼、地面对上的第一块玻璃的分隔高度不应小于2.2m，不得消灭通风窗或窗棂玻璃颜色不宜过深（有特殊效果要求的除外），一般接受具有平安性能的白玻璃，且应满足节能要求 室内石材幕墙接受密拼方式，不得接受离缝打胶方式，可接受离缝压条处理；铝板幕墙2m以下应加衬板，确保平整、坚固。
室外铝板幕墙优先接受离缝打胶的方式，离缝处理时缝宽应与建筑风格相适宜，打胶颜色应与整体协调当玻璃幕墙在楼面层设防撞设施时，宜接受Ф63的不锈钢扶手及Ф50的不锈钢踢脚栏杆，高度分别为1100mm和100mm幕墙阳角要进行圆弧处理 幕墙分格尺寸大小适宜，同一区域颜色要均匀全都；外墙干挂石材需要进行五面防护处理，结构连接方式的选用应考虑伸缩、沉降不匀等因素，紧固件接受不锈钢材质；杆件穿幕墙要进行节点细部设计檐口饰面分块应与幕墙对缝，幕墙应与室外地面石材对缝 七、吊顶 公共厕所、餐厅、超市宜设置吊顶，吊顶形式应简洁，大方，层次不应超过三层，颜色与整体协调，宜接受亚光浅色调吊顶板的大小、形式和颜色应依据空间来确定，宜接受铝合金板条、垂片或格栅吊顶，板缝宽度要依据空间关系及板宽的大小来确定；尽量不要接受密拼，当接受密缝拼板时，板要对齐平直；贵宾接待室一般接受艺术吊顶 接受板条吊顶时，要满足吸音及照明、消防设计的要求吊顶上部隐蔽管线应合理布置，统筹考虑，最大可能地提高吊顶净空标高各设备末端（通风、消防喷淋、灯具、信息等）布置时，应充分结合吊顶的设计，保证吊顶的洁净和美观；喷淋头、灯具略高于吊顶板底部，广播宜设置在吊顶内；末端设备与非密拼吊顶间宜接受离缝处理。
吊顶的设备检修口应隐蔽设置 接受非密拼吊顶时，吊顶内部的各种构件及管线应平整、有序，除有特殊规定者外应刷成深灰色大空间灯具宜接受筒灯，其布置应与吊顶整体协调，且筒灯宜镶嵌在板缝内当灯具布置在板条位置时，板条宜接受断板方式 八、楼梯、 栏杆（板）、隔断 楼梯踏步按高度150mm，宽度350+20mm设计（20mm为踏面突出踢面宽度）；踏面边缘均应做圆弧处理 楼梯扶手一般接受不锈钢扶手，安装高度为1100mm，扶手外径为63mm圆形 扶手转弯处及末端均应圆弧处理，端部应实行下弯或水平弯曲的方式，立柱、玻璃边角均应钝化处理，避开伤到旅客扶手、立柱根部的法兰扣件接受不锈钢，安装坚固、质感好 楼梯踏步石材应接受整条的石材铺装，当楼梯宽度较大时，可接受中间为长块石材，两侧为短块石材对称布置的形式，石材拼缝不应设置在踏步中心踏步上应设防滑槽 开敞空间宜接受软隔断，如功能分隔需要必需设置硬隔断时，应设通透的玻璃隔断隔断高度宜接受2200mm或1100mm；立柱间距不宜过密（检票闸机处低玻璃隔断除外），且不设水平分格玻璃隔断应接受钢化夹层玻璃，且应设防撞击设施栏板、隔断中所使用的玻璃，其边角均应做钝化处理。
九、雨棚 雨棚设计应把握层高，尽量避开飘雨、飘雪 雨棚柱宜接受圆型截面，且立柱表面氟碳漆喷涂时涂层应均匀，整体圆滑，达到装饰效果雨棚柱基础加劲肋板上部应埋入铺面块材以下 各类管线应统筹规划，检查井应避开设在主要通道部位，且均匀布设当楼前广场上有消火栓时，应按地下式设计，且盖板应与铺面协调全都 雨棚立柱、吊顶及结构件宜接受浅色系列（有特殊要求的除外）垂挂在雨棚顶部的各种标识及设施悬挂要坚固，其断面大小及长度应依据雨棚空间整体效果和结构要求确定；时钟、摄像头、探头、广播、电铃、显示导向、静态导向等功能应综合设计，尽可能集中布置，削减吊挂设施数量，且位置要与建筑布局协调全都如确需立地设置，需与站台其他构筑物结合设计，且应与四周环境、建筑布局协调，美观精致 此资料由网络收集而来，如有侵权请告知上传者马上删除资料共共享，我们负责传递学问。
