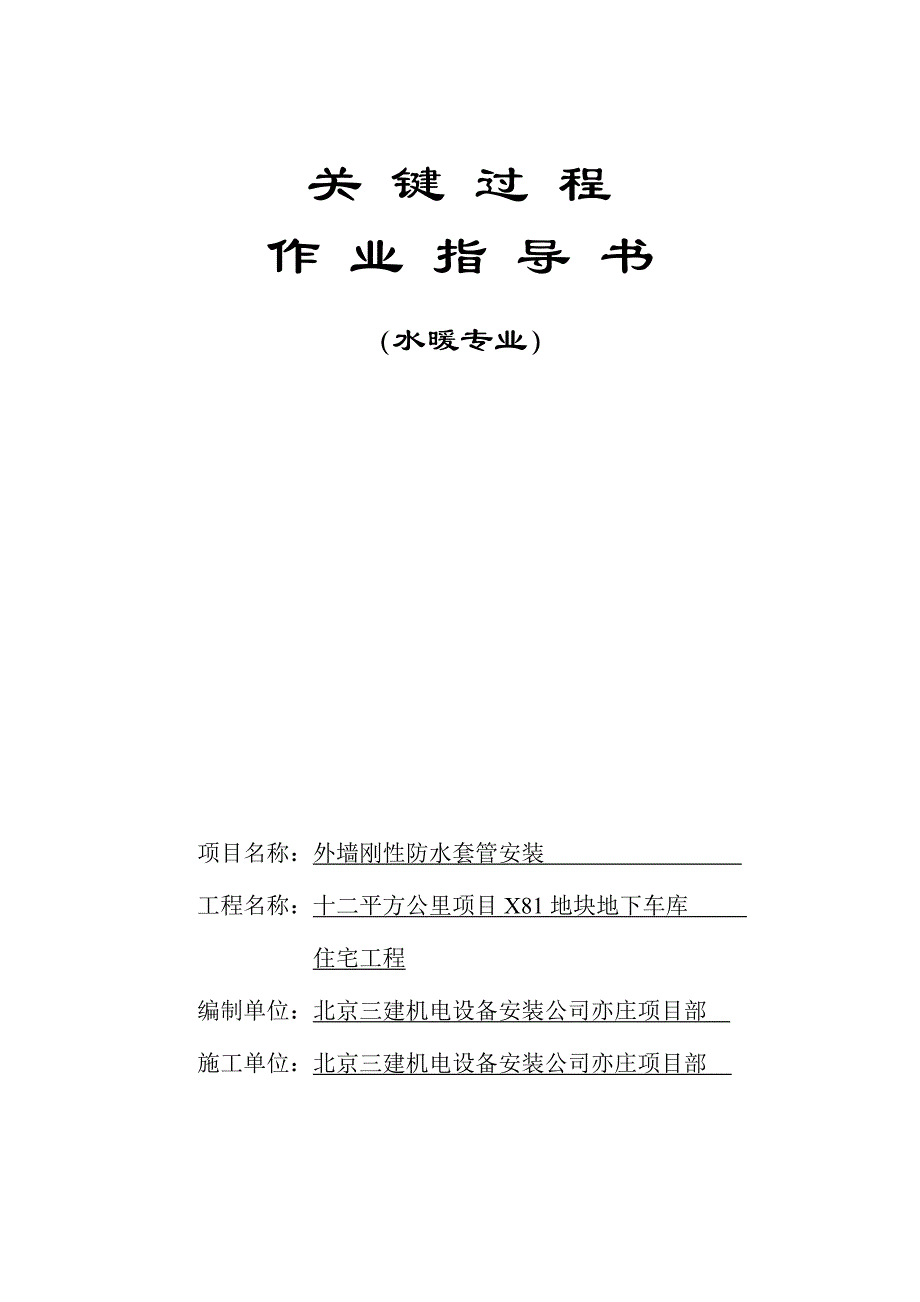

关 键 过 程 作 业 指 导 书（水暖专业）项目名称：外墙刚性防水套管安装 工程名称：十二平方公里项目 X81 地块地下车库 住宅工程编制单位：北京三建机电设备安装公司亦庄项目部 施工单位：北京三建机电设备安装公司亦庄项目部 外墙刚性防水套管安装作业指导书外墙刚性防水套管安装作业指导书1 系统简介系统简介本工程地下车库地下一层、二层外墙设置刚性防水套管，供污水管及给水管、中水管、雨水管、采暖管道进出户使用，套管直径为DN150、DN100、DN50、DN40 、DN32、DN252 主要材料主要材料焊接钢管、10mm 厚普通钢板、425#水泥、油麻、沥青漆、3.2mm 焊条3 主要机具主要机具电焊机、手锤、手锯、捻凿、油刷、水平尺、钢卷尺、线坠4 操作工艺操作工艺4.1 预制加工根据设计图纸及施工规范要求，确定套管规格与数量，按照设计和施工安装图集中的要求进行预制加工4.2 刚性防水套管安装4.2.1 将预制加工好的套管在浇注混凝土合模前按设计要求的部位固定好，校对坐标、标高，平正合格后一次浇注于混凝土内固定4.2.2 待管道安装完毕后，用沥青麻丝塞紧捣实，用水泥将环缝间隙捻实，确保无渗漏。
5 质量标准质量标准5.1 套管的规格、坐标和标高符合设计要求和施工规范规定5.2 保证所用填料符合设计及施工规范要求，灰口密实平正，饱满；环缝间隙均匀6 成品保护措施成品保护措施6.1 保证安装好的套管不被移动6.2 不得随意移动已经绑好的结构钢筋附录：十二平方公里项目 X81 地块地下车库住宅工程外墙刚性防水套管安装 项目作业指导书审批及交底记录审批意见：审批意见： 审批人：审批日期：交底意见：交底意见：交底人：参加人：交底日期： 。
