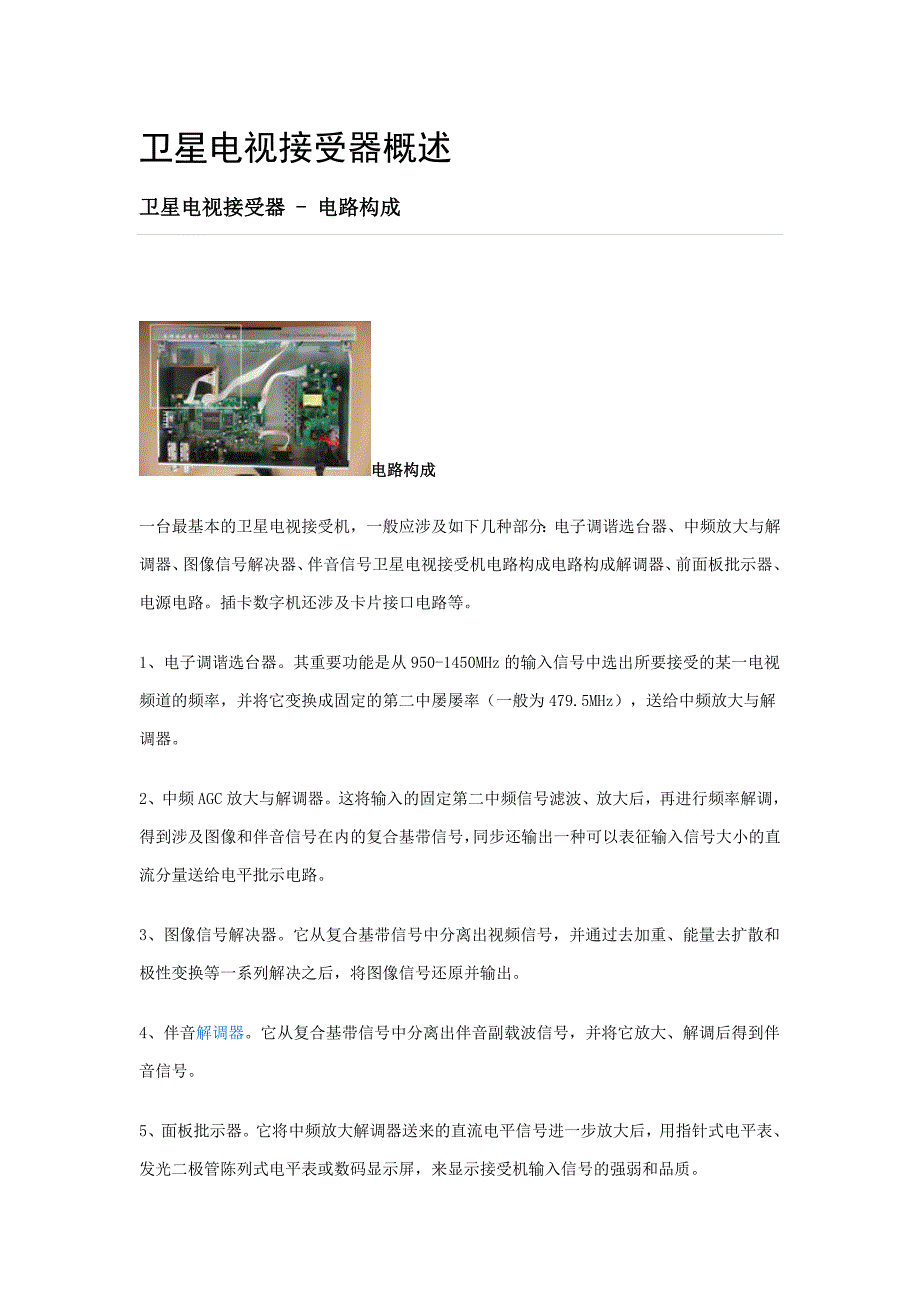

卫星电视接受器概述卫星电视接受器 - 电路构成 电路构成一台最基本的卫星电视接受机，一般应涉及如下几种部分：电子调谐选台器、中频放大与解调器、图像信号解决器、伴音信号卫星电视接受机电路构成电路构成解调器、前面板批示器、电源电路插卡数字机还涉及卡片接口电路等 1、电子调谐选台器其重要功能是从950-1450MHz的输入信号中选出所要接受的某一电视频道的频率，并将它变换成固定的第二中屡屡率（一般为479.5MHz），送给中频放大与解调器 2、中频AGC放大与解调器这将输入的固定第二中频信号滤波、放大后，再进行频率解调，得到涉及图像和伴音信号在内的复合基带信号，同步还输出一种可以表征输入信号大小的直流分量送给电平批示电路 3、图像信号解决器它从复合基带信号中分离出视频信号，并通过去加重、能量去扩散和极性变换等一系列解决之后，将图像信号还原并输出 4、伴音解调器它从复合基带信号中分离出伴音副载波信号，并将它放大、解调后得到伴音信号 5、面板批示器它将中频放大解调器送来的直流电平信号进一步放大后，用指针式电平表、发光二极管陈列式电平表或数码显示屏，来显示接受机输入信号的强弱和品质。
6、电源电路它将市电经变压、整流、稳压后得到的多组低压直流稳压电源，为本机各部分及室外单元（高频头）供电 卫星电视接受器 - 系统原理简介数字卫星电视是近几年迅速发展起来的，运用地球同步卫星将数字编码压缩的电视信号传播到顾客端的一种广播电视形式重要有两种方式一种是将数字电视信号传送到有线电视前端，再由有线电视台转换成模拟电视传送到顾客家中这种形式已经在世界各国普及应用近年另一种方式是将数字电视信号直接传送到顾客家中即：Direct to Home（DTH）方式美国Direct TV公司是第一种应用这一技术的卫星电视营运公司与第一种方式相比，DTH方式卫星发射功率大，可用较小的天线接受，一般家庭即可使用同步，可以直接提供对顾客授权和加密管理，开展数字电视，按次付费电视（PPV），高清晰度电视等类型的先进电视服务，不受中间环节限制此外DTH方式还可以开展许多电视服务之外的其她数字信息服务，如INTERNET高速下载，互动电视等 DTH在国际上存在两大原则，欧洲的原则DVB-S和美国原则DigiCipher但DVB原则逐渐在全球广泛应用，后起的美国DTH公司Dish Network也采用了DVB原则。
构成 一种典型的DTH系统由六个部分构成： 1）前端系统（Headend) 前端系统重要由视频音频压缩编码器，复用器等构成前端系统重要任务是将电视信号进行数字编码压缩，运用记录复用技术，在有限的卫星转发器频带上传送更多的节目DTH按MPEG-2原则对视频音频信号进行压缩，用动态记录复用技术，可在一种27MHz的转发器上传投啻?0套的电视节目 2）传播和上行系统（Uplink) 传播和上行系统涉及从前端到上行站的通信设备及上行设备传播方式重要有中频传播和数字基带传播两种 3）卫星（Satellite) DTH系统中采用大功率的直播卫星或通讯卫星由于技术和造价等因素，有些DTH系统采用大功率通讯卫星，美国和加拿大的DTH公司采用了更为合适的专用大功率直播卫星（DBS） 4）顾客管理系统（SMS） 顾客管理系统是DTH系统的心脏，重要完毕下列功能：小编推荐 A. 登记和管理顾客资料 B. 购买和包装节目 C. 制定节目记费原则及顾客进行收费 D. 市场预测和营销 顾客管理系统重要由顾客信息和节目信息的数据库管理系统以及解答顾客问题，提供多种客户服务的Call Center构成。
5）条件接受系统（CA） 条件接受系统有两项重要功能： A. 对节目数据加密 B. 对节目和顾客进行授权 目前国际上DTH系统所采用的条件接受系统重要有：美国NDS，以色列Irdeto，法国Via Access，瑞士Nagra Vision等 美国Direct TV公司以及采用Direct TV技术的加拿大Star Choice公司使用的是NDS条件接受系统；美国Dish Network（Echostar)公司以及采用Echostar技术的加拿大Bell ExpressVu公司使用的是Nagra Vission条件接受系统 6）顾客接受系统（IRD） DTH顾客接受系统由一种小型的碟形卫星接受天线（Dish)和综合接受解码器（IRD）及智能卡（Smart Card)构成 IRD负责四项重要功能： A. 解码节目数据流，并输出到电视机中 B. 运用智能卡中的密钥（Key)进行解密 C. 接受并解决多种顾客命令 D. 下载并运营多种应用软件 DTH系统中的IRD已不是一种单纯的硬件设备，它还涉及了操作系统和大量的应用软件目前较成功的IRD操作系统是Open TV。
美国Dish Network公司已开始逐渐升级顾客的IRD为Open TV系统 卫星电视接受器 - 什么是地球同步卫星 地球同步卫星就是在离地面高度为35786公里的赤道上空的圆形轨道上绕地球运营的人造卫星其角速度和地球自转的角速度相似，绕行方向一致，与地球是相对静止的 馈源的功能 馈源又称波纹喇叭重要功能有俩个：一是将天线接受的电磁波信号收集起来，变换成信号电压，供应高频头二是对接受的电磁波进行极化 高频头的功能 高频头又称低噪声降频器（LBN）其内部电路涉及低噪声变频器和下变频器，完毕低噪声放大及变频功能，既把馈源输出的4GHz信号放大，再降频为950-2150MHz第一中频信号 卫星电视接受器 - 卫星天线的种类 卫星天线的种类 卫星天线一般由抛物面反射板与放置在抛物面凹面镜焦点处的馈源和高频头构成目前KU频道多采用馈源一体化高频头按馈源及高频头与抛物面的相对位置分类，有前馈式（又称中心馈源式）、偏馈式以及后馈式前馈、偏馈式多用于接受，后馈应用于发射 卫星电视接受器 - 天线的选择 卫星接受天线的增益是重要参数之一，且增益与天线口径有关口径越大，增益越高天线的波束细如线状，规定天线的精度与表面平滑光洁度越高越好。
一般的天线抛物面为板状及网状，显然板状抛物面要比网状抛物面增益要高，而板状整体抛物面又要比分瓣拼装抛物面增益要高 IRD IRD（Intergrated Receiver Decoder)是指综合解码卫星接受机 数字IRD与模拟IRD的对比 卫星电视接受器 - 数字IRD比模拟IRD有如下长处 1. 数字IRD 接受的图像基本与发送端一致； 2. 完全消除色亮干扰、微分增益和微分相位失真引起的图像畸变； 3. 长距离数字传播不会产生噪声积累； 4. 便于加工解决、保存、多工制和加密解决； 5. 节省频谱资源 如果说数字IRD有缺陷的话，就是价格略高于模拟IRD 卫星电视接受器 - 选购 选购数字卫星接受机，除了一般注意的因素，如技术指标、外形、质量、价格及售后服务之外，如下问题应谨慎考虑： （1） 选低门限值的，才干保证在弱信号、小口径天线接受，在一只高频头进行双星接受或多只高频头配一副天线接受等条件下获得满意效果 （2） 有PID码添加设立，至少有PID码修改方式的，才干保证成功收视PID码节目 （3） 选有DISEQC开关的，才干保证在一机多星接受中发挥杰出水平。
（4） 选接口齐全的，如两路AV输出、S端子、RS－232等，才干适应不同需要，并为升级打下基本 （5） 选频道足够多的，如 250个以上，才干扩大收视内容 （6） 选有读卡装置的，有助于全方位搜索卫星位置，寻找不同卫星上的卫视节目 卫星电视接受器 - 用什么措施检查IRD的断电记忆功能 IRD的断电记忆功能对顾客是十分重要的简易的检查措施是：将IRD正常接受某一频道节目的活动画面时，关掉电源，过十分钟后再开机，看其与否仍然接受在已调好的节目频道上如果是，则该IRD具有断电记忆功能这里选择节目的活动画面，是为了避免误判 卫星电视接受器 - 用什么措施检查IRD的极化电压切换功能 （1） 直观法：看与否能直接受看水平和垂直极化卫星节目 （2） 三用表测量法：用三用表检查IRD供应LNB电压与否可以变换；规定的变化范畴：12—20V但一般只要有14—18V切换，就可收到水平和垂直两种极化的卫星节目 卫星电视接受器 - 用什么措施判断IRD的解调门限 在不具有测量条件时，用比较法可判断IRD的解调门限措施是： （1）将一台已检测的IRD和一台待检测的IRD接在同一天线下来的功分器上，都调到同一套卫星节目上（要有活动画面和伴音），并处在正常工作状态。
（2）缓慢变化天线方位角（即变化C／N），观测两台！RD解出的画面与否浮现方块效应（马赛克），伴音有无失真或中断现象，比较两台IRD浮现的误码状况则可判断它们解调门限的优劣 卫星接受天线的焦距如何计算 卫星接受天线的焦距，是指抛物面天线中心顶点与平行电磁波信号反射汇聚的焦点之间的距离用F表达焦距，其计算公式为： F=R*R / 4H (m) 式中：R为抛物面天线的面半径（m），H为抛物面天线的深度（m) 对于前馈式抛物天线，焦距是由紧固在天线与波纹槽馈源上的三根支撑杆来拟定的用该公式可以验证产品及安装技术的优劣 如何计算卫星接受天线的方位角、仰角和高频头极化角 已知：E0 为卫星地面站经度，N0 为卫星地面站纬度，E1为卫星定点轨道位置经度，FW为接受天线的方位角，YJ为接受天线的仰角，JH为高频头的极化角，则 FW＝tg-1[{cos（E1-E0）×cos(N0)-0.15127}/SQR{1－(cos(E1-E0)×cos(N0))× (cos(E1-E0)×cos(N0))}] YJ ＝tg-1｛tg(E1－E0)／sin(N)｝ JH＝tg-1｛SIN（E1－E0）／ tg(N0)｝ 若FW=0，表达卫星位于正南方向；FW＜0，表达卫星位于正南偏东方向；FW＞0，表达卫星位于正南偏西方向。
卫星电视接受器 - 模拟机接受卫星节目杂波大的因素 接受卫星节目杂波大，常用的因素有： (1）接受天线未对准卫星，使信号过弱应先左右调节，找到图像最佳、杂波最小的位置，再上下移动，固定在没有杂波的位置 （2）高频头频率漂移引起中频信号偏移，放大量下降应调节其本振频率，让杂波消失 （3）在大雨、大雪、大雾天气，信号（特别是Ku波段）受到衰减导致待雨雪过后会恢复正常 此外，如选用天线的口径偏小，使接受信号削弱亦会导致杂波选购时应考虑卫星转发器的功率大小，若功率小，则应用较大口径，并应留有合适余量亦可选用低噪声高增益优质高频头 卫星电视接受器 - 如何运用噪点来判断故障因素 接受模拟卫星信号时，如果收到图像，且噪点较多，则可根据噪点状况来判断故障因素具体来说，即：当画面上全是黑噪点时，阐明接受机频率偏高，应调低之；当画面上全是白噪点时，阐明接受机频率偏低，应调高之；如画面上黑白噪点较多，也许是高频头的安装、焦点、极化、方位角和仰角调节不当，或天线方向有建筑物、树木等遮挡物，应以解决 LNB损坏的因素有哪些 KU Band LNBLNB是长期工作在露天的有源电子部。
