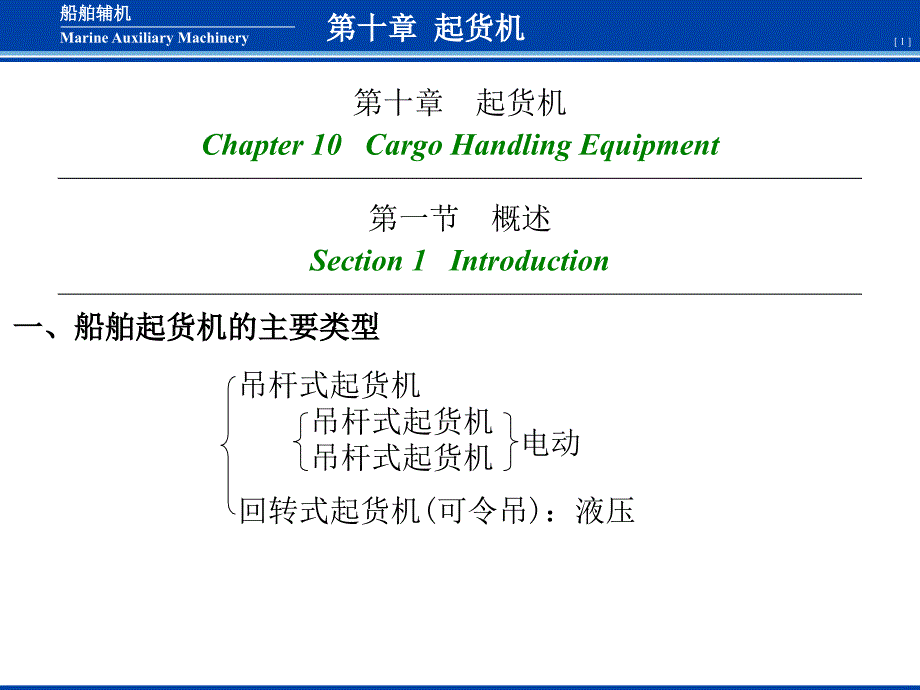

船舶辅机船舶辅机Marine Auxiliary Machinery 1 第十章 起货机Chapter 10 Cargo Handling Equipment第十章第十章 起货机起货机第一节 概述Section 1 Introduction一、船舶起货机的主要类型一、船舶起货机的主要类型吊杆式起货机吊杆式起货机吊杆式起货机回转式起货机(可令吊)：液压电动船舶辅机船舶辅机Marine Auxiliary Machinery 2 第十章第十章 起货机起货机1.1.吊杆式起货机吊杆式起货机(Derrick)1-起重绞车 2-回转绞车 3-变幅绞车 4-牵索 5-吊杆 6-千斤索 7-起货柱单吊杆起货机单吊杆起货机1、2-起重绞车 3、4-吊杆 5、6-千斤索 7、8吊货索双吊杆起货机双吊杆起货机2.2.回转式起货机回转式起货机( (克令吊克令吊) )(Crane)Semi-slim type deck craneSemi-slim type deck craneSemi-slim type twin craneSemi-slim type twin crane船舶辅机船舶辅机Marine Auxiliary Machinery 3 第十章第十章 起货机起货机Travelling jib typeTravelling jib typeTelescope typeTelescope type2.2.回转式起货机回转式起货机( (克令吊克令吊) )(Crane)船舶辅机船舶辅机Marine Auxiliary Machinery 4 第十章第十章 起货机起货机Knuckle typeKnuckle typeMost often-used typeMost often-used type2.2.回转式起货机回转式起货机( (克令吊克令吊) )(Crane)船舶辅机船舶辅机Marine Auxiliary Machinery 5 第十章第十章 起货机起货机Twin crane and derrickTwin crane and derrick2.2.回转式起货机回转式起货机( (克令吊克令吊) )(Crane)船舶辅机船舶辅机Marine Auxiliary Machinery 6 第十章第十章 起货机起货机门式起货机门式起货机Ore unloaderOre unloader船舶辅机船舶辅机Marine Auxiliary Machinery 7 第十章第十章 起货机起货机船舶辅机船舶辅机Marine Auxiliary Machinery 8 第十章第十章 起货机起货机吊钩吊钩船舶辅机船舶辅机Marine Auxiliary Machinery 9 第十章第十章 起货机起货机回转式起货机结构：回转式起货机结构：1-回转马达 2-吊臂 3-油箱 4-操纵台 5-操纵室 6-通风扇 7-吊勾 8-吊臂滑轮组 9-顶滑轮组 10-油冷却器 11-液压泵 12-松绳保护装置 13-变幅绞车 14、16-限位开关 15-起重绞车 17-回转座台船舶辅机船舶辅机Marine Auxiliary Machinery 10 第十章第十章 起货机起货机二、对船舶起货机的基本技术要求二、对船舶起货机的基本技术要求(1)功率：功率：能以额定的起货速度起升额定负荷；(2)控制：控制：能依操作者的要求方便灵敏地起、落货物；(3)调速：调速：能依据起吊货轻重、空钩或货物着地等不同情况，在较宽的范围内调节运行速度；(4)制动：制动：无论在起货或落货的过程，都能根据需要随时停止并握持货重，即能可靠地制动；船舶辅机船舶辅机Marine Auxiliary Machinery 11 第十章第十章 起货机起货机起重设备法定检验技术规则起货机试验要求：起重设备法定检验技术规则起货机试验要求：(1)每台克令吊或每根吊杆应按规定的试验负荷进行试验。
重物悬挂不少于5 min，试验负荷不少于1.1倍安全工作负荷2)在试验负荷下起升、变幅、回转试验，制动试验3)不同臂幅进行相应各个试验负荷试验4)双吊杆起货机应检查二起货索连接点的净空高度、起货索夹角和保险稳索位置是否合乎图纸要求5)对超负荷保护装置、超力矩保护装置应进行动作试验，负荷指示器应校核The end of section 1。
