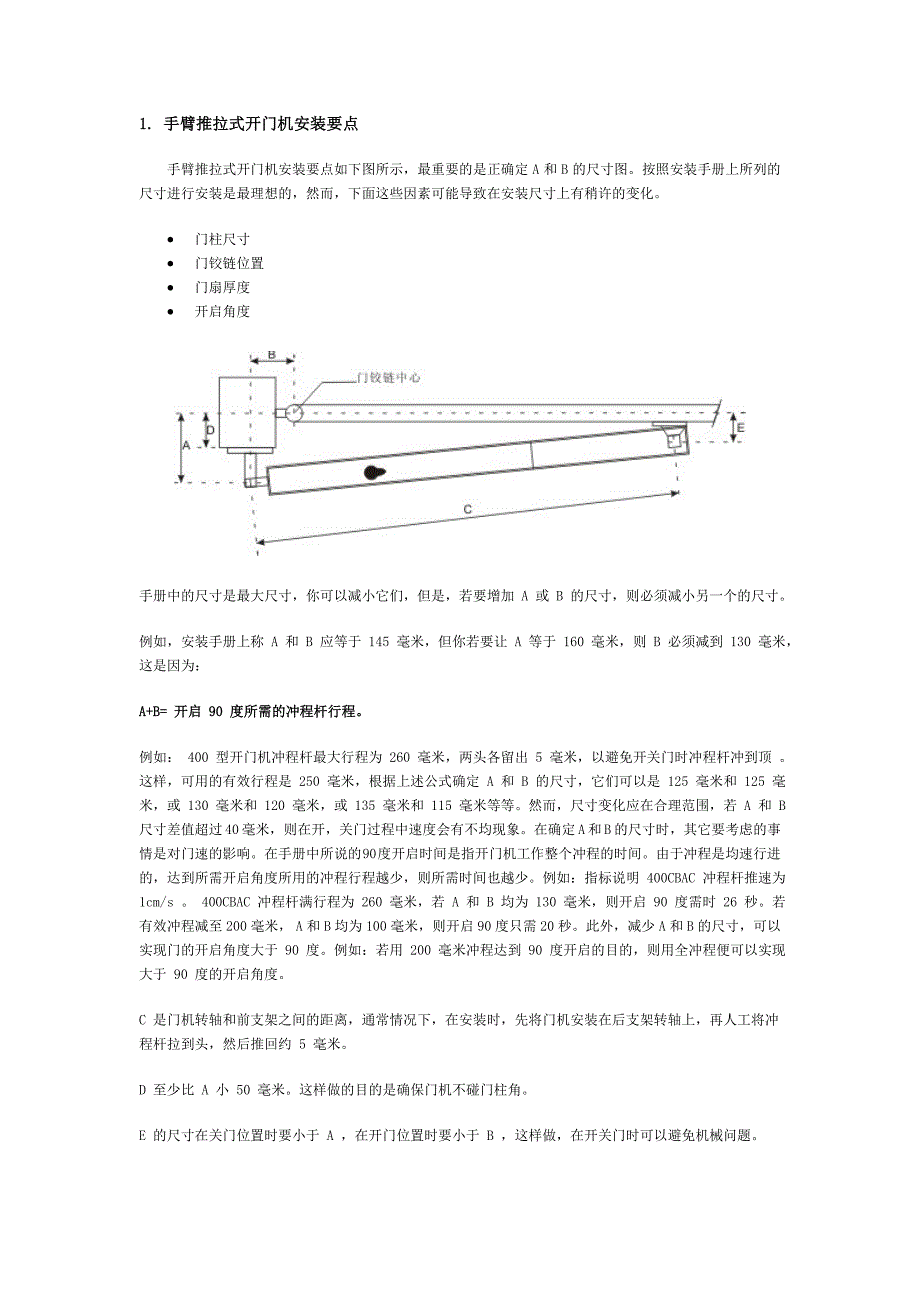

1.1. 手臂推拉式开门机安装要点手臂推拉式开门机安装要点手臂推拉式开门机安装要点如下图所示，最重要的是正确定 A 和 B 的尺寸图按照安装手册上所列的尺寸进行安装是最理想的，然而，下面这些因素可能导致在安装尺寸上有稍许的变化门柱尺寸 门铰链位置 门扇厚度 开启角度 手册中的尺寸是最大尺寸，你可以减小它们，但是，若要增加 A 或 B 的尺寸，则必须减小另一个的尺寸例如，安装手册上称 A 和 B 应等于 145 毫米，但你若要让 A 等于 160 毫米，则 B 必须减到 130 毫米，这是因为： A+B=A+B= 开启开启 9090 度所需的冲程杆行程度所需的冲程杆行程 例如： 400 型开门机冲程杆最大行程为 260 毫米，两头各留出 5 毫米，以避免开关门时冲程杆冲到顶 这样，可用的有效行程是 250 毫米，根据上述公式确定 A 和 B 的尺寸，它们可以是 125 毫米和 125 毫米，或 130 毫米和 120 毫米，或 135 毫米和 115 毫米等等然而，尺寸变化应在合理范围，若 A 和 B 尺寸差值超过 40 毫米，则在开，关门过程中速度会有不均现象在确定 A 和 B 的尺寸时，其它要考虑的事情是对门速的影响。
在手册中所说的 90 度开启时间是指开门机工作整个冲程的时间由于冲程是均速行进的，达到所需开启角度所用的冲程行程越少，则所需时间也越少例如：指标说明 400CBAC 冲程杆推速为 1cm/s 400CBAC 冲程杆满行程为 260 毫米，若 A 和 B 均为 130 毫米，则开启 90 度需时 26 秒若有效冲程减至 200 毫米， A 和 B 均为 100 毫米，则开启 90 度只需 20 秒此外，减少 A 和 B 的尺寸，可以实现门的开启角度大于 90 度例如：若用 200 毫米冲程达到 90 度开启的目的，则用全冲程便可以实现大于 90 度的开启角度 C 是门机转轴和前支架之间的距离，通常情况下，在安装时，先将门机安装在后支架转轴上，再人工将冲程杆拉到头，然后推回约 5 毫米 D 至少比 A 小 50 毫米这样做的目的是确保门机不碰门柱角 E 的尺寸在关门位置时要小于 A ，在开门位置时要小于 B ，这样做，在开关门时可以避免机械问题 若 A 和 B 的尺寸不能满足，则应考虑以下措施： • 用不同的开门机——若短冲程标准 400 机不能满足要求，则可用长冲程型开门机有时候埋地式开门机（ 770 ， 750 ， 760 ）可以解决一些安装问题。
• 门向外开 在柱上挖槽——若门柱很大，门又装在柱子的外侧，则需在门柱上挖槽，将门机的后支架安装在槽内以获取合适的 A 和 B 值。
