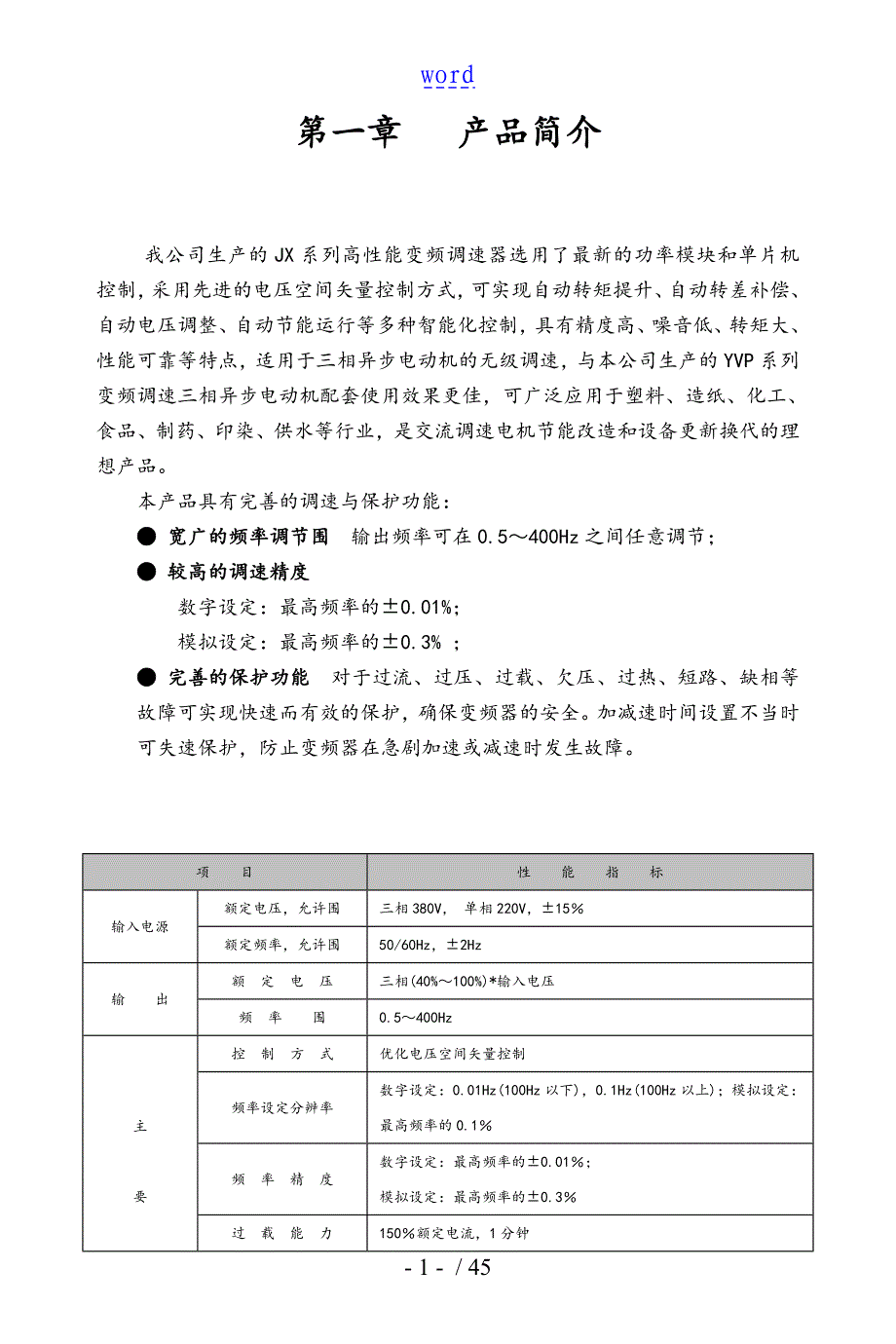

word第一章 产品简介我公司生产的JX系列高性能变频调速器选用了最新的功率模块和单片机控制，采用先进的电压空间矢量控制方式，可实现自动转矩提升、自动转差补偿、自动电压调整、自动节能运行等多种智能化控制，具有精度高、噪音低、转矩大、性能可靠等特点，适用于三相异步电动机的无级调速，与本公司生产的YVP系列变频调速三相异步电动机配套使用效果更佳，可广泛应用于塑料、造纸、化工、食品、制药、印染、供水等行业，是交流调速电机节能改造和设备更新换代的理想产品本产品具有完善的调速与保护功能：● 宽广的频率调节围 输出频率可在0.5～400Hz之间任意调节；● 较高的调速精度 数字设定：最高频率的±0.01%；模拟设定：最高频率的±0.3% ；● 完善的保护功能 对于过流、过压、过载、欠压、过热、短路、缺相等故障可实现快速而有效的保护，确保变频器的安全加减速时间设置不当时可失速保护，防止变频器在急剧加速或减速时发生故障项 目性 能 指 标输入电源额定电压，允许围三相380V， 单相220V，±15％额定频率，允许围50/60Hz，±2Hz输 出额 定 电 压三相(40%～100%)*输入电压频 率 围0.5～400Hz主要控制功能控 制 方 式优化电压空间矢量控制频率设定分辨率数字设定：0.01Hz(100Hz以下)，0.1Hz(100Hz以上)；模拟设定：最高频率的0.1％频 率 精 度数字设定：最高频率的±0.01％；模拟设定：最高频率的±0.3％过 载 能 力150％额定电流，1分钟V/F 曲 线 选 择根据恒转矩负载与平方转矩负载类型的不同，可选择20种V/F运行曲线加 减 速 曲 线两种曲线：直线和Ｓ曲线方式自动电压调整(AVR)当电网电压发生变化时,能自动调整输出电压，保证电机的带负载能力自动转差补偿根据负载电流大小,自动补偿电机转差,使电机转速接近同步转速自动节能运行轻载时，自动降低输出电压，减小电机铁耗，使电机节能运行闭环控制功能置简易PID控制器；带前馈的PID控制光电编码器接口；程序运行控制置简易PLC程序运行控制器，多段速度灵活使用端子点动功能按点动频率(用户可设定)点动运行，方便设备的调试显示功能四位LED数字显示功能设置时显示功能码与功能参数；运行时可显示频率、转速与输出电流；故障时显示故障类型发光二极管显示可显示变频器工作状态：运行、正转、反转、控制方式与数码管所显数值的单位等外接仪表显示可外接(0～5V)/(0～10V) DC电压表显示输出频率保 护 功 能可过流保护、过压保护、欠压保护、缺相保护、过载保护、过热保护、失速保护等，同时LED显示故障类型，故障报警继电器输出报警信号可 选 件远程控制电缆、输入输出电抗器、制动单元、频率设定用电位器、电源滤波器使用环境使 用 场 所室，防止直晒，无腐蚀性气体，无导电、爆炸性尘埃海 拔 高 度低于1000米环 境 温 度-10℃～+40℃湿 度 小于90％RH，(不结露)振 动贮 存 温 度-20℃～+60℃结构防 护 等 级IP20冷 却 方 式自冷或强制风冷安 装 方 式壁挂式和柜式1.3开箱、存放、搬运JX-G系列变频器出厂之前已经过严格的检验，但在运输途中可能受损，因此开箱后，首先检查以下各项是否齐全，规格型号与定单是否相符：l 完整的JX-G变频器；l 产品使用说明书；l 装箱单、质保卡；l 如有疑问或产品出现损坏等，请与经销商或本公司联系。
本产品存放时应注意以下事项：l 置于无尘和枯燥通风的场所；l 环境温度在-20℃～+60℃围；l 远离腐蚀性气体、液体；l 相对湿度小于90%，且无凝露现象 变频器长时间存放会导致电解电容老化，如需长期存放时，必须保证至少半年通电一次，通电应在4～6小时以上，通电时输入电压应用调压器缓缓升高至额定电压值1.3.3搬运 本产品在搬运过程中，应防止强烈振动、摔跌和磕碰；开箱搬运时，切勿丢弃或遗失附件以与说明书等第二章 规格型号与安装尺寸2.1 铭牌说明以JX- 4T055G为例，铭牌如下：2.1.1 型号说明 2.1.2 产品规格输入电压等级代号额 定电 流适配电机代号额 定电 流适配电机代号额 定电 流适配电机单相AC 220V2S 0053A2S 0112S 02211 A2S 0074A2S 0157A2S 03013 A3kW三相AC 380V4T 0052AkW4T 15032A15kW4T 1320250A132kW4T 007AkW4T 18539AkW4T 1600300A160kW4T 0113A4T 22045A22kW4T 1850350A185kW4T 0154A4T 30060A30kW4T 2000380A200kW4T 0226A4T 37075A37kW4T 2200415A220kW4T 030A3kW4T 45090A45kW4T 2500470A250kW4T 0409A4kW4T 550110A55kW4T 2800520A280kW4T 05513A4T 750150A75kW4T 3150600A315kW4T 07517A4T 900180A90kW4T 11025A11kW4T 1100210A110kW三相AC 660V6T 11015A11kW6T 55063A55kW6T 2000218A200kW6T 15018A15kW6T 75086A75kW6T 2200240A220kW6T 18522A6T 90097A90kW6T 2500270A250kW6T 22028A22kW6T 1100121A110kW6T 2800330A280kW6T 30035A30kW6T 1320150A132kW6T 3150345A315kW6T 37045A37kW6T 1600175A160kW6T 45052A45kW6T 1850200A185kW外壳采用先进的外表喷粉喷塑工艺，色泽考究、外观优美。
外形尺寸示例 型号规格适配电机功率〔kW〕外形尺寸安装尺寸键盘开孔尺寸宽高厚宽高孔径JX-4T110~150G11~1527341520219039910112〔高〕×77(宽)JX-4T185~220G18.5~2232350025920047410JX-4T300~550G30~5538355328020051010JX-4T750~1100G75~11046075032026072012JX-4T1320~1850G132~18563091038542088016JX-4T2000~2200G200~2207201160385480113016型号规格适配电机功率〔kW〕外形尺寸键盘开孔尺寸高宽厚JX-4T185~220G18.5~221000400280112〔高〕×77〔宽〕JX-4T300~550G30~551200500400JX-4T750~1100G75~1101400600400JX-4T1320~2200G132~2201800800550JX-4T2500~4000G250~40020001000600第三章 安装与配线本机要安装合理,配线、接线正确，以保证变频器安全、正常运行。
变频器在运行过程中会产生热量，变频器部装有冷却风扇以强制风冷,为了保证通风散热良好，变频器〔壁挂式〕应垂直方向安装安装于控制柜或墙角时，其上下左右与相邻的物品和挡板〔墙〕必须保持足够的空间,假如环境温度较高，其周围空间距离应更大一些多台变频器安装在同一装置或控制箱时，为减少相互热影响，建议横向并列安装；必须上下安装时，为了使下部的热量不至于影响上部的变频器，请设定隔板等物控制箱体顶部应装引风机，其风机的风量必须大于箱各变频器风机风量的总和，且进出风口的风阻应尽量小假如将变频器安装于控制室的墙上如此应保持控制室空气通风良好 ，不得封闭安装环境对变频器十分重要，现场应满足以下条件：● 无水滴、蒸气、过量粉尘与油性灰尘；● 无腐蚀、易燃易爆性气体或液体；● 无漂浮性的尘埃与金属颗粒；● 巩固无振动〔振动加速度小于０.５ｇ〕；● 无强电磁干扰；● 使用环境温度为－10℃到＋40℃；● 符合第一章１.２节技术指标要求；● 保证与外界通风流畅注意：安装场所的环境，将影响变频器的可靠运行和使用寿命〔１〕适用机型：JX-2S005G～2S030G〔单相220V输入，三相220V输出)〔２〕适用机型：JX-4T005G～4T150G〔三相380V〕〔3〕适用机型：JX-4T185G～4T220G〔三相380V〕〔4〕适用机型：JX-4T300G～4T1850G〔三相380V〕(５)适用机型〔柜式〕：JX-4T185Ｇ～4T3150G〔三相380V〕端 子 名 称功 能 说 明R、S、T(L1、L2)三相R、S、T输入端子，外接交流三相380V工频电源单相L1、L2输入端子，外接交流单相220V电源U、V、W三相交流输出端子，外接三相电动机P、B外接制动电阻〔可选件〕P、N外接制动单元〔可选件〕P、P外接直流电抗器〔可选件〕E接地端子〔必须可靠接地〕注意：〔1〕 严禁输出端〔U、V、W〕与电源相接，否如此会损坏变频器。
〔2〕 当变频器有输出时，在主电路中不允许用触点进展通断另外，输出侧严禁安装有改善功率因数的电容或防雷用压敏电阻，否如此，会损坏变频器〔3〕 端子E应可靠接地，〔接地阻抗不大。
