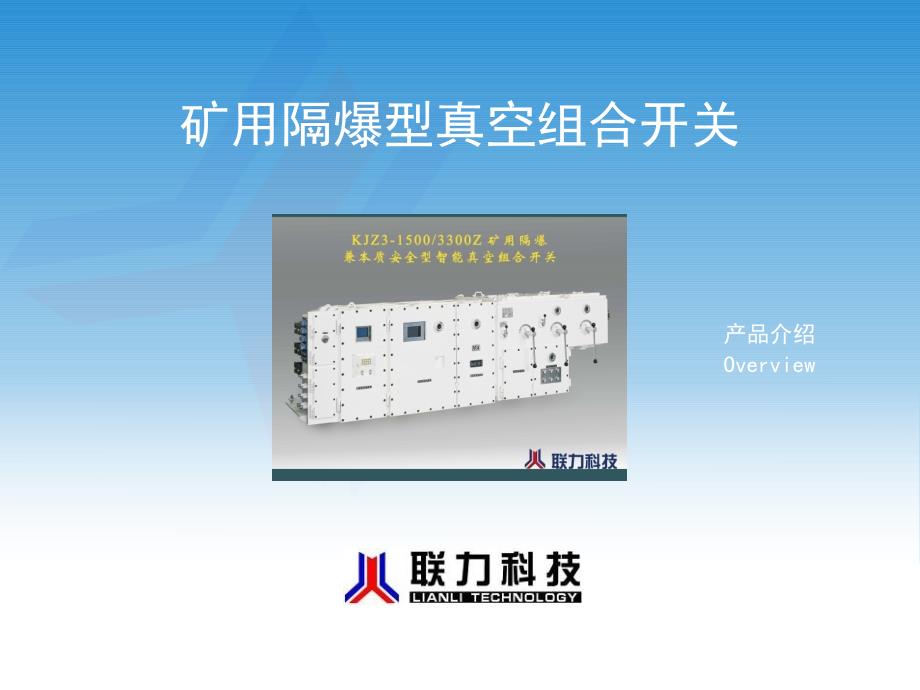

矿用隔爆型真空组合开关,产品介绍 Overview,2,,目录,煤矿布置示意 组合开关简介系列,井下布置图,,4,煤矿布置示意煤矿布置示意 组合开关简介系列,目录,组合开关的分类,组合开关的分类： 电压等级 1140(660)V 3300V 应用场合 综采工作面 顺槽胶带机 连采胶带机,组合开关的应用,综采面应用：KJZ、KJZ3、KJZ5 - 控制对象：采煤机、单/双速刮板机、单/双速转载机、破碎机、泵站,KJZ-1500/1140Z（8-9路）,KJZ3-600/3300-2、4、9,KJZ5-1500/1140(660)（6路）,顺槽胶带机应用：KJZ2 - 控制对象:CST主电机、CST冷却泵、CST风扇、张紧、卷带,KJZ2-1500/1140Z（11-14路）,连采胶带机应用：KJZ4 - 控制对象：胶带主电机、制动闸、张紧（可逆）、卷带,KJZ4-630/1140(660)（4路）,联力科技公司：井下采煤工作面供电系统,,联力科技公司：井下采煤工作面供电系统,联力科技公司：煤矿井下连采胶带机供电系统,联力科技公司：煤矿井下顺槽胶带机供电系统,组合开关特点,自主知识产权 DSP处理芯片 CAN总线技术 故障自诊、互诊功能 网络功能 抽芯式驱动单元 系统结构 主电缆连接方式 控制方式 自动断电功能 辅助电源 试验、检测功能 中文液晶显示 故障查询功能 采煤机回路 器件特点,,特点及利益,自主知识产权： KJZ系列组合开关是我公司具有自主知识产权的产品，可以实现系统性能的免费升级，满足矿方个性化功能的要求。
国外生产厂家响应周期长，费用高 国内生产厂家多选用PLC（如长治贝克8SKC9215选用S7-200，300或委托学校等其他单位开发（如潞安海通公司））特点及利益,处理芯片 ：DSP数字信号微处理器（digital singnal processor） - 在矿用组合开关中率先使用德州仪器开发的数字信号处理芯片（DSP），该技术在数据处理和保护上目前是世界领先的，其功能强、速度快、实时处理数据独一无二 - 改变传统组合开关的保护控制核心采用单片机（如80C51（如英国B&F公司）、80C196、68H05(澳大利亚安控公司等、开滦华光为分离元件或单片机)、PLC甚至分离元件（如JDB、8SX等,长治贝克8SKC9215为分离元件或选用S7-200，300PLC《煤炭科学技术2006，3期广告》）的方案，在矿用组合开关中多个DSP数字信号处理并行处理 - 多个DSP数字信号处理间采用CAN现场总线形成高速控制器局域网，信息的传输为多主工作方式，不分主从，运用非破坏性总线仲裁、CRC循环冗余检验、优先级判别等技术，达到可靠性高、现场抗干扰能力强、实时性好的效果如英国B&F公司、澳大利亚安控公司采用RS485通讯，为单工、主从结构)。
特点及利益,采用CAN总线技术 CAN（控制器局域网Controller Area Net）是一种现场总线，是德国Bosch公司率先推出，起初应用于汽车工业，现在航天工业、工业控制、安全防护等领域都得到了广泛的应用，成为最有前途的总线标准之一 废除了传统的站地址编码形式，采用对通信数据块的编码，使网络内节点数在理论上不受限制 采用对等结构，即多主机工作方式，可以实现点对点、点对多、点对网络的方式发送和接受数据 采用8字节短帧数据结构，使通讯速率很快，高达1Mbps，传输距离远，可达10Km 通讯介质选择灵活，可是双绞线、同轴电缆或光导纤维 采用非破坏性仲裁技术，当两个节点同时向网络上传数据时，低优先级节点自动停止传输，保证网络的畅通运行故障信息优先上传） CAN总线因其较强的纠错能力，支持差分收发，更适合抗高干扰的环境特点及利益,故障自诊、互诊功能：控制保护单元具备故障自诊断、故障互诊断、故障安全等功能 网络功能：可选择MODBUS或以太网与自动化网会接，实现设备的遥测、遥控和遥信 可抽芯式驱动单元：抽芯式驱动单元只需用专用扳手拧动固定螺栓,即可对驱动单元进行更换,无须拆电缆更换维护方便。
特点及利益,系统结构：信号控制保护采用集中模块结构，维护便利 主电缆连接方式：大部分使用电缆连接器安装、维修方便,可根据客户需要使用压盘式（喇叭嘴） 控制方式：各驱动单元控制方式变换方便，经过键盘设置，可实现多种控制，如单机控制；主、从顺序控制；双速控制等 二极管先导控制、BS3101先导控制提供先导回路反向、短路故障保护 自动断电功能：具有电机超温自动断电功能 采用温度传感器检测箱体内温度，并在液晶屏显示开关箱体内温度 辅助电源：辅助电源可输出控制和照明电源，减少设备数量 （英国B&F公司具备，其他公司不具备或另配）,特点及利益,试验、检测功能:具有接触器、过载、漏电闭锁、漏电保护、高压绝缘检测等试验功能 （英国B&F公司具备，其他公司不具备） 具有输出动力电缆断线、短路检测功能 中文液晶显示：显示回路运行参数、运行状态、设定值和故障状态，现场人员极易掌握 故障查询功能：故障优先自动显示功能；故障记录存储功能（60条）；负荷低或90%额定负荷提示功能；故障优先自动显示功能 显示内容：短路、漏电闭锁、过载、断相、欠压、过压、 接触器粘联、漏电保护、接触器故障、中间继电器故障、 模块故障、辅助开关故障等,采煤机回路：采煤机回路可采用450A真空接触器，满足容量增加和过载的实际情况。
英国B&F公司采煤机回路满足要求，国内产3300V组合开关不具备，一般号称400A，为国内产品） 器件特点： 隔离开关具有带载分断和换相功能（KJZ3的带载分断能力为600A/3300V，总容量1500A；本布罗KE系列没有隔离开关，不具备断口；潞安贝克3300V开关的隔离开关不具有带载分断和换相功能；英国B&F公司带载分断和换相功能用两个开关实现，具总容量比KJZ3小）） KJZ3组合开关的隔离开关、真空接触器、进出电缆连接器选用原装进口器件，均通过国家权威机关的检验 能有效地降低生产成本，解除进口设备备件供应不及时、维修困难的忧患，减少综采设备的故障停机时间，提高生产效率，对采煤作业的高产高效起到明显的促进作用,特点及利益,谢谢关注,Thanks!,。
