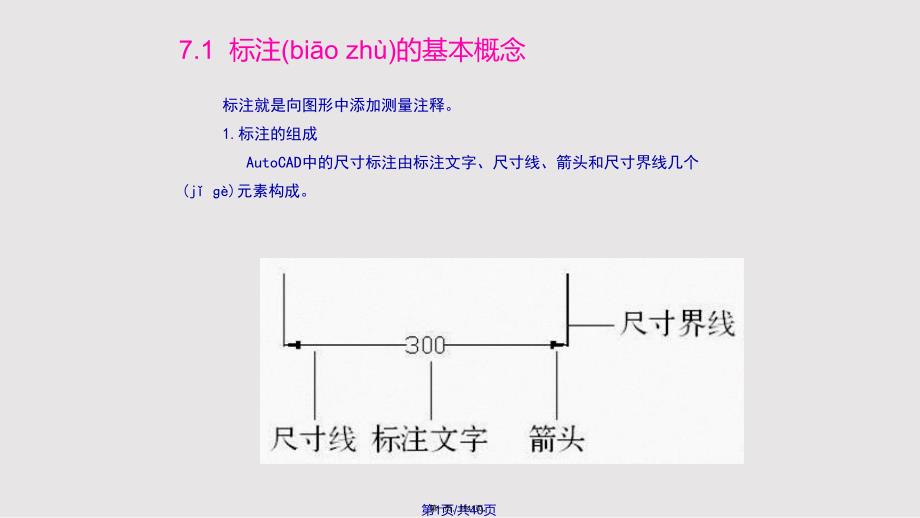

7.1 标注(biāo zhù)的基本概念 标注就是向图形中添加测量注释 1.标注的组成 AutoCAD中的尺寸标注由标注文字、尺寸线、箭头和尺寸界线几个(jǐ ɡè)元素构成第1页/共40页第一页，共41页 2.标注类型 基本的标注类型包括：线性、径向（半径和直径(zhíjìng)）、角度、坐标、弧长其中的线性标注的方式有水平、垂直、对齐、旋转、基线或连续（链式） 第2页/共40页第二页，共41页 3.标注的关联(guānlián)性关联(guānlián)标注：当与其关联(guānlián)的几何对象被修改时，关联(guānlián)标 注自动调整其位置、方向和测量值无关联(guānlián)标注：在其测量的几何对象被修改时不发生改变第3页/共40页第三页，共41页 7.2 创建(chuàngjiàn)标注样式 标注样式：是标注设置的命名集合，用来控制标注的外观，如箭头样式、文字位置和尺寸公差等用户可以创建标注样式，以快速指定标注的格式，并确保标注符合行业或项目(xiàngmù)标准 在开始标注前应当选择或创建适合当前图形的标注样式，通过标注样式来设置使用的标注文字的字体、大小；箭头或引线的样式等。
第4页/共40页第四页，共41页 7.2 创建(chuàngjiàn)标注样式 设定标注样式的方法如下：（1）启动标注样式命令（有以下3种方法）：方法一：选择菜单命令“标注/标注样式”方法二：调出样式工具栏，单击“标注样式”按钮方法三：在命令行输入“dimstyle”，确定第5页/共40页第五页，共41页 （2）打开“标注样式管理器”对话框对话框样式列表框中已经(yǐ jing)有了系统默认的标注样式ISO-25第6页/共40页第六页，共41页 （3）用户要创建新的标注样式(yàngshì)，可单击“新建”按钮，打开“创建新标注样式(yàngshì)”对话框，输入新样式(yàngshì)名为“标注1”，单击“继续”按钮第7页/共40页第七页，共41页 （4）打开“新建标注(biāo zhù)样式”对话框，设置标注(biāo zhù)的样式第8页/共40页第八页，共41页 设置完成之后，单击“确定(quèdìng)”按钮，返回“标注样式管理器”对话框单击“标注1”名称，单击“置为当前”按钮，在对话框左上角显示出当前标注的样式名称单击“关闭”按钮，标注样式设置完成。
第9页/共40页第九页，共41页 7.3 创建标注(biāo zhù)对象•7.3.1 创建(chuàngjiàn)线性标注•7.3.2 创建(chuàngjiàn)对齐标注•7.3.3 创建(chuàngjiàn)基线标注•7.3.4 创建(chuàngjiàn)连续标注•7.3.5 创建(chuàngjiàn)半径和直径标注•7.3.6 创建(chuàngjiàn)角度标注•7.3.7 创建(chuàngjiàn)弧长标注•7.3.8 创建(chuàngjiàn)圆心和中心线•7.3.9 创建(chuàngjiàn)坐标标注第10页/共40页第十页，共41页 首先，认识(rèn shi)标注工具栏第11页/共40页第十一页，共41页 7.3.1 创建(chuàngjiàn)线性标注使用线性标注可以创建尺寸线水平、垂直和对齐的线性标注这些线性标注也可以堆叠或首尾相接地创建启动线性标注命令，有以下3种方法：方法一：选择菜单命令“标注/线性”方法二：用鼠标右键单击工具栏，在弹出的菜单中选择“标注”，打开“标注”工具栏，单击“线性标注”按钮 。
方法三：在命令行输入“dimlinear”，并按Enter键下面(xià mian)演示用线性标注工具创建：水平、垂直、旋转文字、对齐标注第12页/共40页第十二页，共41页 7.3.2 创建(chuàngjiàn)对齐标注对齐标注(biāo zhù)可创建与指定位置或对象平行的标注(biāo zhù)，在测量斜线长度或非水平、垂直距离时可以使用对齐标注(biāo zhù)启动对齐标注(biāo zhù)命令，有以下3种方法：方法一：选择菜单命令“标注(biāo zhù)/对齐”方法二：在标注(biāo zhù)工具栏中，单击“对齐标注(biāo zhù)”按钮 方法三：在命令行输入“dimaligned”，并按Enter键第13页/共40页第十三页，共41页 7.3.3 创建基线标注基线标注是指从同一基线处测量的多个标注在创建基线标注或连续标注之前，必须创建线性、对齐或角度标注启动基线标注命令，有以下3种方法：方法一：选择菜单命令“标注/基线”方法二：在标注工具栏中，单击“基线标注”按钮 方法三：在命令行输入“dimbaseline”，并按Enter键。
第14页/共40页第十四页，共41页 7.3.4 创建(chuàngjiàn)连续标注连续标注是指首尾相连的多个标注启动连续标注命令，有以下3种方法：方法一：选择菜单命令“标注/连续”方法二：在标注工具栏中，单击“连续标注”按钮 方法三：在命令行中输入“dimcontinue”，并按Enter键第15页/共40页第十五页，共41页 7.3.5 创建半径(bànjìng)和直径标注半径命令可以标注出圆弧、圆或多段线弧线段的半径尺寸启动半径标注命令，有以下3种方法：方法一：选择菜单命令“标注/半径”方法二：在标注工具栏中，单击“半径标注”按钮 方法三：在命令行中输入“dimradius”，并按Enter键第16页/共40页第十六页，共41页 直径命令(mìng lìng)可以标注出圆弧、圆的直径尺寸启动直径标注命令(mìng lìng)，有以下3种方法：方法一：选择菜单命令(mìng lìng)“标注/直径”方法二：在标注工具栏中，单击“直径标注”按钮 方法三：在命令(mìng lìng)行输入“dimdiameter”，并按Enter键第17页/共40页第十七页，共41页。
7.3.6 创建角度标注角度标注主要测量标注两条直线或3个点之间的角度启动角度标注命令，有以下3种方法：方法一：选择菜单命令“标注/角度”方法二：在标注工具栏中，单击“角度标注”按钮直 方法三：在命令行输入“dimangular”，并按Enter键第18页/共40页第十八页，共41页 7.3.7 创建(chuàngjiàn)弧长标注弧长标注用于测量圆弧或多段线弧线段上的距离弧长标注经常用于测量围绕凸轮的距离或表示电缆的长度(chángdù)为区别于线性标注和角度标注，默认情况下，弧长标注将显示一个圆弧符号，而角度标注会显示角度符号启动弧长标注命令，有以下3种方法：方法一：选择菜单命令“标注/弧长”方法二：在标注工具栏中，单击“弧长标注”按钮 方法三：在命令行中输入“dimarc”，并按Enter键第19页/共40页第十九页，共41页 7.3.8 创建(chuàngjiàn)圆心和中心线为圆或圆弧创建圆心还是中心线，由用户选择的标注样式决定如果在新建或修改标注样式管理器对话框的符号和箭头选项卡中，设置圆心标记为“标记”，并设置了大小。
选择菜单命令“标注/圆心标记”或单击“圆心标记”按钮 ，再单击圆，圆内就会创建两条十字交叉线作为圆心标记第20页/共40页第二十页，共41页 7.3.9 创建坐标(zuòbiāo)标注当图形中包含许多分布不规则的孔或其他类似对象时，如果使用常规的线性标注，容易显得杂乱，影响读图，这时就可以使用坐标标注命令标出各个孔的位置菜单命令“标注/坐标”命令用于测量原点（称为基准）到特征（例如部件上的一个孔）的垂直距离坐标标注由X或Y值和引线组成执行坐标标注前，需要将UCS坐标移到当前定义的测量原点处第21页/共40页第二十一页，共41页 7.4 修改标注对象•7.4.1 创建、修改和删除检验标注•7.4.2 标注打断•7.4.3 折弯线性•7.4.4 调整标注间距•7.4.5 倾斜标注的尺寸界线•7.4.6 修改标注文字位置•7.4.7 修改标注文字内容第22页/共40页第二十二页，共41页 7.4.1 创建、修改和删除检验标注 检验标注可以突出显示让检验员重点检验的尺寸，以确保标注值和部件公差位于指定范围内。
选择菜单命令“标注/检验”，打开“检验标注”对话框，选择“尖角”选项，勾选“标签”，设置标签为A，选择“检验率”，设置检验率为100%，单击“选择标注”按钮第23页/共40页第二十三页，共41页 •在视图中单击标注，按Enter键，在“检验标注”对话框中单击“确定”按钮，即可创建(chuàngjiàn)了检验标注效果第24页/共40页第二十四页，共41页 7.4.2 标注(biāo zhù)打断• 当标注边界线或引线与其他的图形对象相交时，可以使用菜单命令“标注/标注打断(dǎ duàn)”在相交的位置打断(dǎ duàn)线段，同时该命令也可以恢复被打断(dǎ duàn)的标注对象第25页/共40页第二十五页，共41页 7.4.3 折弯(shé wān)线性•菜单(cài dān)命令“标注/折弯线性”可以性标注上添加折弯线段通常，在标注的实际测量值小于需要标注值的情况下，就需要在标注对象上添加线段了第26页/共40页第二十六页，共41页 7.4.4 调整标注(biāo zhù)间距•标注间距命令可以自动调整图形中现有(xiàn yǒu)的平行线性标注和角度标注，以使其间距相等或在尺寸线处相互对齐。
菜单命令：标注/标注间距第27页/共40页第二十七页，共41页 7.4.5 倾斜(qīngxié)标注的尺寸界线•在标注(biāo zhù)图形的尺寸时，其尺寸界线与尺寸线方向垂直，会造成尺寸界线与图形中的其他对象位置经常发生重叠，这时可通过菜单命令“标注(biāo zhù)/倾斜”，调整线性标注(biāo zhù)尺寸界线的倾斜角度，创建倾斜的线性标注(biāo zhù)第28页/共40页第二十八页，共41页 7.4.6 修改标注样式•在标注工具栏中单击“标注样式”按钮，打开“标注样式管理器”对话框，单击“修改”按钮，在修改标注样式对话框中可以修改标注设置，其方法与从新建标注样式对话框进行设置的方法相同这种方法将改变当前图形文件中所有应用该标注样式的标注对象特征•如果需要单独改变某一个标注的样式特征，或标注的文字，可以单击该标注对象，再单击标准工具栏中的“对象特征”按钮，在打开的特性选项板中修改各项目•在标注工具栏中单击“编辑标注文字”按钮 ，单击标注对象并拖动，即可动态更新标注文字至任意位置第29页/共40页第二十九页，共41页 7.4.7 修改标注文字内容打开特性选项板，在文字替代右侧输入“164×7=1150”，按Enter键，修改完成。
第30页/共40页第三十页，共41页 7.5 添加(tiān jiā)形位公差•形位公差表示特征的形状、轮廓、方向、位置和跳动的允许偏差可以通过特征控制框来添加形位公差，这些框中包含单个标注的所有公差信息特征控制框至少由两个(liǎnɡ ɡè)组件组成•特征控制框中包含一个几何特征符号，表示应用公差的几何特征例如位置、轮廓、形状、方向或跳动•形状公差控制直线度、平面度、圆度和圆柱度；轮廓控制直线和表面第31页/共40页第三十一页，共41页 （1）选择菜单命令“标注/公差(gōngchā)”，打开形位公差(gōngchā)对话框，输入公差(gōngchā)值，单击符号或公差(gōngchā)黑色方块，打开特征符号对话框，选择一个符号，同时输入公差(gōngchā)和基准第32页/共40页第三十二页，共41页 （2）单击“确定(quèdìng)”按钮，并在视图中单击，确定(quèdìng)公差位置，公差创建完成第33页/共40页第三十三页，共41页 7.6 创建(chuàngjiàn)引线•7.6.1 设置多重引线样式(yàngshì)•7.6.2 创建多重引线第34页/共40页第三十四页，共41页。
7.6.1 设置多重引线(yǐnxiàn)样式•重引线样式可以控制引线的外观用户可以使用默认多重引线样式STANDARD，也可以创建自己的多重引线样式•多重引线样式可以指定基线、引线、箭头、文字内容和圆圈的格式默认的STANDARD多重引线样式使用带有实心闭合箭头和多行文字内容的直线引线 第35页/共40页第三十五页，共41页 （1）选择菜单命令“格式/多重引线样式”，打开“多重引线样式管理器”对话框，单击“新建”按钮，在打开的“创建多重引线样式”对话框中输入新样式名“序号”，单击“继续”按钮2）打开“修改多重引线样式”对话框，单击“引线格式”选项卡，“类型”选择“直线”，箭头符号选择“实心闭合”第36页/共40页第三十六页，共41页 （3）单击“确定”按钮，新建的样式(yàngshì)名称显示在多重引线样式(yàngshì)管理器左侧列表中4）在列表中单击“序号_水平线形”样式(yàngshì)名称，单击“置为当前”按钮，即将“序号”设置为创建多重引线使用的默认样式(yàngshì)5）单击“关闭”按钮，多重引线样式(yàngshì)设置完成第37页/共40页第三十七页，共41页。
7.6.2 创建(chuàngjiàn)多重引线（1）选择菜单命令“标注/多重引线”，单击一点，确定该点为多重引线箭头的起始位置移动鼠标，拖出一个箭头和引线2）命令行提示“指定引线基线的位置”，在视图中单击另一点，确定该点为基线的位置，此时不仅创建了基线，还显示出多行文字编辑器和文字格式工具栏3）在文字格式工具栏中选择文字样式名称(míngchēng)，输入序号“5” 4）在文字格式工具栏中单击“确定”按钮，创建带有箭头的序号引线第38页/共40页第三十八页，共41页 本节要点1、线性标注(biāo zhù)与对齐标注(biāo zhù)的区别?2、简述基线标注(biāo zhù)的操作过程3、如何输入指定的标注(biāo zhù)值4、练习标注(biāo zhù)样式的设置第39页/共40页第三十九页，共41页 感谢您的观赏(guānshǎng)！第40页/共40页第四十页，共41页 内容(nèiróng)总结7.1 标注的基本概念方法一：选择菜单命令“标注/标注样式”使用线性标注可以创建尺寸线水平、垂直和对齐的线性标注对齐标注可创建与指定位置或对象平行的标注，在测量斜线(xié xiàn)长度或非水平、垂直距离时可以使用对齐标注。
连续标注是指首尾相连的多个标注方法二：在标注工具栏中，单击“弧长标注”按钮菜单命令：标注/标注间距1、线性标注与对齐标注的区别第四十一页，共41页。
