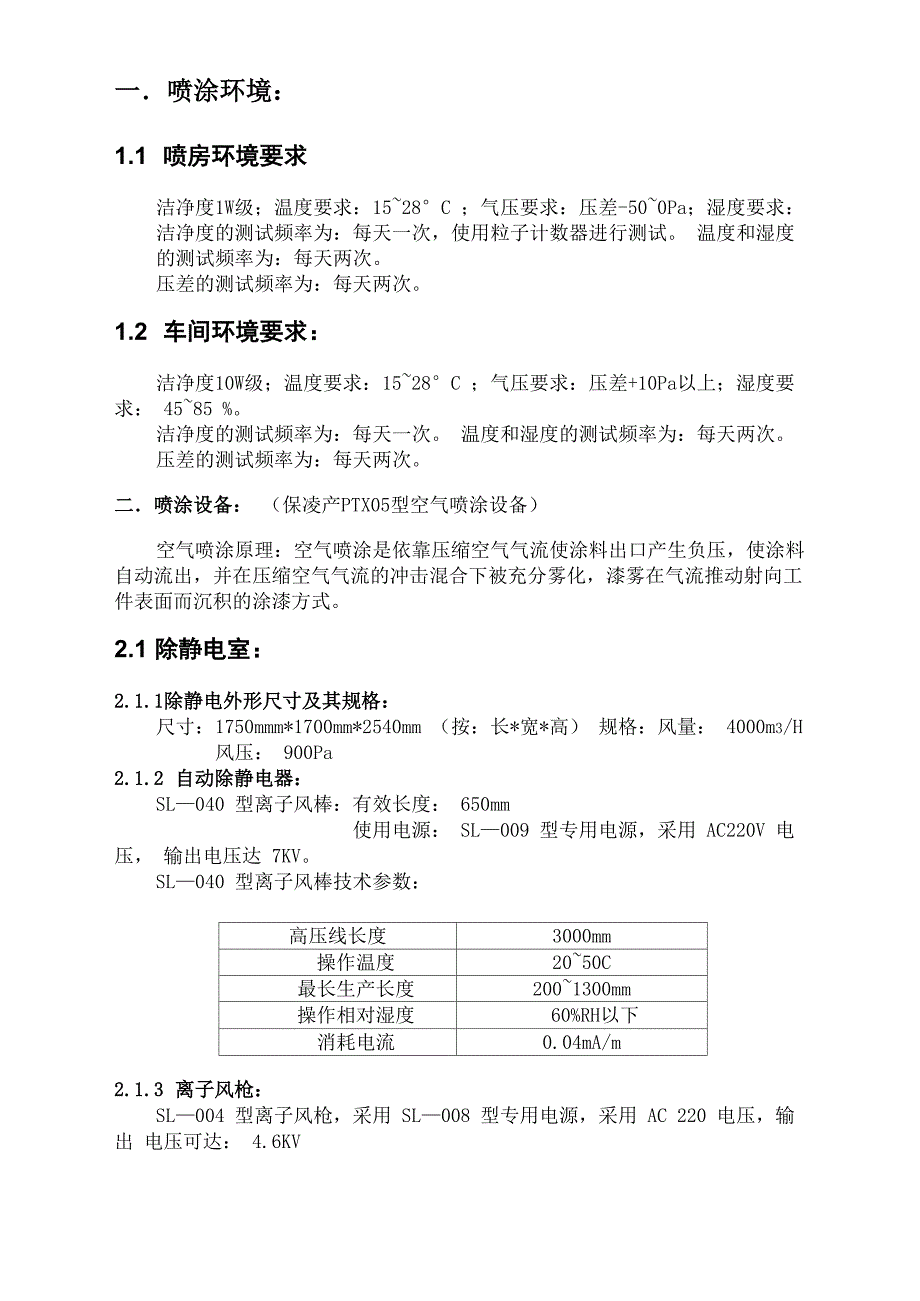

一．喷涂环境：1.1 喷房环境要求洁净度1W级；温度要求：15~28°C ；气压要求：压差-50~0Pa；湿度要求： 洁净度的测试频率为：每天一次，使用粒子计数器进行测试 温度和湿度的测试频率为：每天两次压差的测试频率为：每天两次1.2 车间环境要求：洁净度10W级；温度要求：15~28°C ；气压要求：压差+10Pa以上；湿度要 求： 45~85 %洁净度的测试频率为：每天一次 温度和湿度的测试频率为：每天两次 压差的测试频率为：每天两次二．喷涂设备： （保凌产PTX05型空气喷涂设备）空气喷涂原理：空气喷涂是依靠压缩空气气流使涂料出口产生负压，使涂料 自动流出，并在压缩空气气流的冲击混合下被充分雾化，漆雾在气流推动射向工 件表面而沉积的涂漆方式2.1 除静电室：2.1.1除静电外形尺寸及其规格：尺寸：1750mmm*1700mm*2540mm （按：长*宽*高） 规格：风量： 4000m3/H风压： 900Pa2.1.2 自动除静电器：SL—040 型离子风棒：有效长度： 650mm使用电源： SL—009 型专用电源，采用 AC220V 电压， 输出电压达 7KVSL—040 型离子风棒技术参数：高压线长度3000mm操作温度20~50C最长生产长度200~1300mm操作相对湿度60%RH以下消耗电流0.04mA/m2.1.3 离子风枪：SL—004 型离子风枪，采用 SL—008 型专用电源，采用 AC 220 电压，输出 电压可达： 4.6KV2.2 水洗式喷涂室：水洗式喷涂室外型尺寸：1920mm*3050mm*2520mm （按：长*宽*高） 机械手：空气过滤网：进气高效过滤网： HP 无隔板高效过滤器，铝合金外框，折叠玻纤滤纸，过 滤精度大0.3u,效率达99.99% （相当于1W级净化），2Pcs/室。
尺寸 1690mm*625mm*69mm （长*宽*厚）排气滤网：采用BE玻璃纤维滤网（阻漆网），2Pcs/室，以过滤漆雾尺寸 1690mm*600mm*50mm （长*宽*厚）外置式玻璃液位显示计：显示水箱水位用（但现在不用了） 水箱水位一般在距锯齿形波纹以下 3 到 5cm 为适一般来说，水房中 4 小时 清理一次油漆渣，一周换一次水（但现在没有明文规定）2.3 喷枪的结构和参数调整：2.3.1 喷枪结构：（自带喷枪的种类：日本DEILIBSS公司LVMP（低流量中雾化压力）自动喷 枪）（对于LVMP，其中V表示流量、P表示雾化压力；L即LOW低、M即MIDDLE 中、H既HIGH高喷枪由喷头、调节部件和枪体三个部分组成喷头由空气帽、喷嘴、针阀等 组成，它决定涂料的雾化、喷射形状的改变调节部件用于调节空气流和涂料喷 出量喷嘴为两个同心圆，构成涂料和空气通道，其内圆为涂料出口，易与高速涂 料流产生摩擦而受损，常采用耐磨合金制造内圆和外圆间隙为0.3mm左右，空 气射流很激烈，使涂料出口产生副压吸出涂料并被雾化2.3.2 喷枪大体结构和各部分作用：压缩空气进气阀 \2.3.3 喷嘴结构及其作用：目前，使用的喷枪口径为0.7mm，理论上说，油漆黏度越大，也就要求喷枪的口径大一些。
以下为参考数据油漆黏度邙阿耐思特岩田杯/NK-2）喷枪口径低黏度（15Sec以下）1.5mm以下中黏度（15~25Sec）1.3~2.0mm高黏度（25~35Sec）2.0~2.5mm一般来说，目前，我公司喷涂UV时，涂料的黏度超过9.5Sec，使用0.7mm 的喷枪就有些困难了主空气孔和辅助空气孔喷出的气体起雾化作用，侧面空气孔起成型作用 辅助空气孔使涂料雾化更细，分布更均匀，喷幅更宽，防止涂料沉积在喷嘴周围空心孔用于雾化涂料，侧面孔用语改变喷雾形状打开并增大侧面孔空气流 量，可将雾化图形从圆形调到椭圆形2.3.4保凌喷涂设备UV喷涂喷枪参数设定参考范围:范围建议值喷枪角度①0~45实际常用超过45°）30°左右（根据Key的侧面高度作 不同的调整）喷枪高度50~200 mm （距离导轨）60~120mm喷枪速度不得高于1500mm/sec800~1300mm/sec喷枪间距双枪间距不大于500mm60~110mm復盖面积四枪的最大范围：600*600mm2双枪的最大范围：800*800mm2（注：目前UV车间使用的网盘大小约为：690*490mm2，每个网格大小约为:6*6mm2)各参数对喷涂效果的影响参数影响喷枪角度视具体产品的形状而定。
一般而言，产品的侧面要求喷到涂料，其侧面越咼，喷枪 角度也要越大喷枪高度太高，涂膜薄而粗糙无光；太近，厚而流挂，加上气流反弹还会产生橘皮喷枪速度速度太快，露底；速度太慢，流挂喷枪间距喷雾图形一般中间厚、外围薄，为了保证整个涂层膜厚的均匀性，圆形图形采 取1/2处搭接，椭圆行图形米取1/3搭接，扁平行米取1/4搭接可由此来确定喷 枪间距和喷涂间隙喷枪及各气路压力参考数据：主路气路压力应该在5到7Kgf/cm2以上，方可正常作业 引导空气压力：4〜5.5Kgf/cm2 喷枪汽缸空气压力：3.5~4.9 Kgf/cm2 喷枪雾化空气压力： 0.5〜2.5 Kgf/cm2 喷枪成型空气压力： 0〜2 Kgf/cm2 引导空气：手动调压阀设定喷枪汽缸、成型、雾化空气压力值在人机界面设定。
