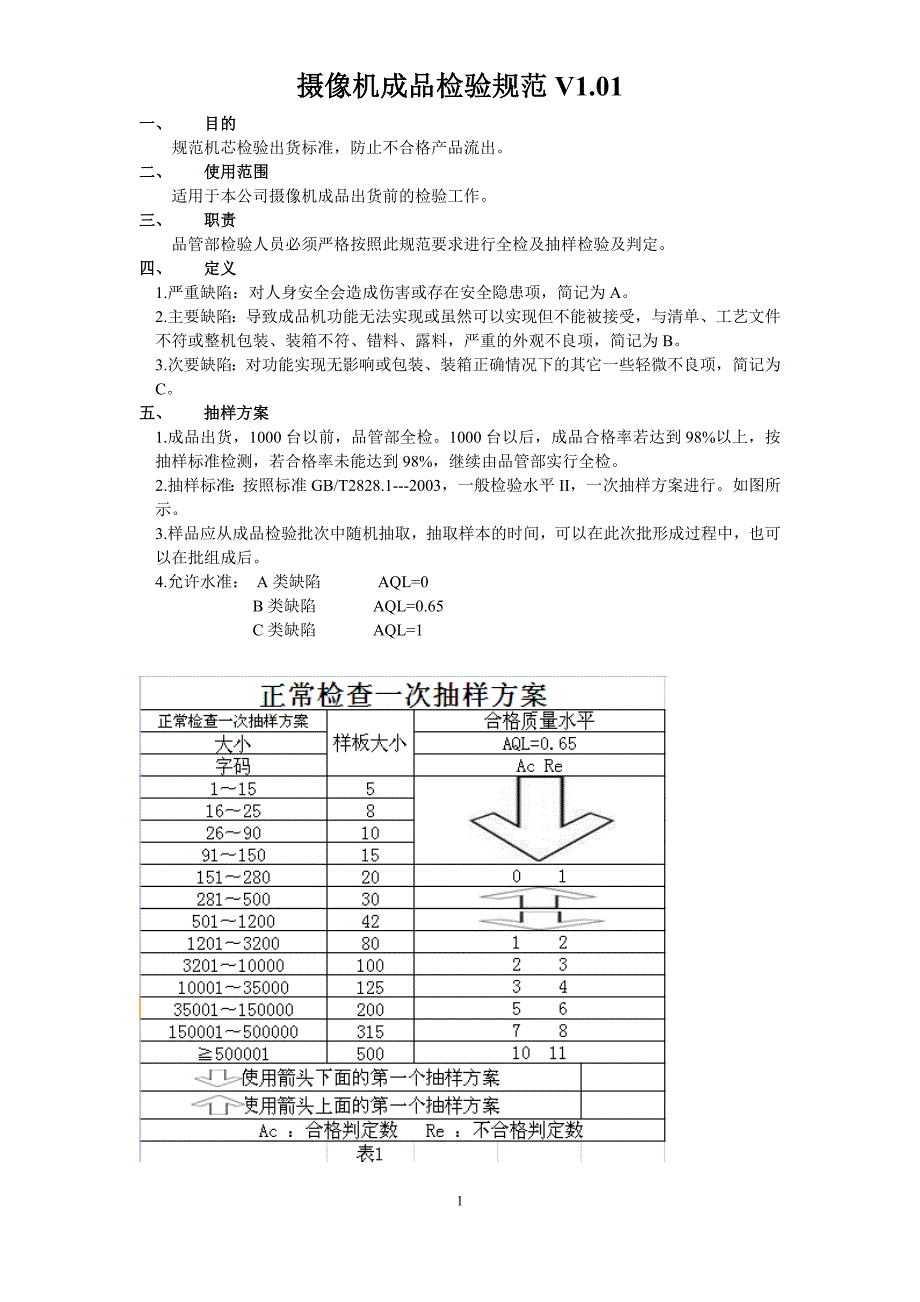

摄像机成品检验规范V1.01一、 目的 规范机芯检验出货标准，防止不合格产品流出二、 使用范围 适用于本公司摄像机成品出货前的检验工作三、 职责 品管部检验人员必须严格按照此规范要求进行全检及抽样检验及判定四、 定义1. 严重缺陷：对人身安全会造成伤害或存在安全隐患项，简记为A2. 主要缺陷：导致成品机功能无法实现或虽然可以实现但不能被接受，与清单、工艺文件不符或整机包装、装箱不符、错料、露料，严重的外观不良项，简记为B3. 次要缺陷：对功能实现无影响或包装、装箱正确情况下的其它一些轻微不良项，简记为C五、 抽样方案1. 成品出货，1000台以前，品管部全检1000台以后，成品合格率若达到98%以上，按抽样标准检测，若合格率未能达到98%，继续由品管部实行全检2. 抽样标准：按照标准GB/T2828.1---2003，一般检验水平II，一次抽样方案进行如图所示3. 样品应从成品检验批次中随机抽取，抽取样本的时间，可以在此次批形成过程中，也可以在批组成后4. 允许水准： A类缺陷 AQL=0 B类缺陷 AQL=0.65 C类缺陷 AQL=1六、 所需检测设备序号设备名称设备规格数量备注1液晶监视器1需带HDMI接口2视频线75-313DC12V电源1 4测试尾板专用测试尾板15HDMI线16FPC连接线3七、 检验项目1. 机能检验；2.外观检验；3.包装检验。
八、 检验方法1. 检查顺序包装检验 外观检验 机能检验2. 检验流程（如图）待检测产品不合格包装检测不合格外观检测不合格返修机能检测 填写成品检验单入库九、 判据1. 包装检验a.检查面定义：A面 整机正面或正常使用时第一眼可看到的表面B面 不在直视范围C面 正常使用时看不到的面如整机内部、底部等 b.检验条件： 环境条件：温度：室温 湿度：20%---80% 照明度：400---800lux 视力：矫正视力在1.0以上，无色盲、色弱 距离：人眼与被检物体表面距离约50cmc.检测内容：项目检验内容不良内容不良分类 检验方法ABC包装包装状态包装箱损坏，潮湿或脏√目测整机或附件潮湿√目测包装箱损坏，整机或附件外露√目测包装箱脏及商标模糊不清√目测倒装√目测标签产品漏贴√目测型号错误√目测数量数量不对√目测2. 外观检验 a.检验条件： 环境条件：温度：室温 湿度：20%---80% 照明度：400---800lux 视力：矫正视力在1.0以上，无色盲、色弱 距离：人眼与被检物体表面距离约50cm b.检测内容：项目检测内容不良内容不良分类检验方法ABC外观镜头镜头盖没盖√目测镜头表面有明显的脏污√目测镜头有破损√目测外壳产品外壳上有油污、脏污、色差√目测产品外壳有划痕、料花、划伤、刮花√目测同一批产品混有其它颜色的同种产品√目测外壳有明显变形√目测紧固件紧固件生锈√目测螺丝滑丝，松动，未紧固到位√目测螺丝漏拧√目测异物有异物√目测3. 机能检验a.检测条件：工具：测试尾板，监视器，电源，电流表，HDMI线，FPC线。
软件：尾板测试程序b.检测内容：项目检测内容不良内容不良分类检验方法ABC机能检测通电检测1、无图像√目测2、通电自检测不完成√①3、机器不能正常启动√①图像质量1、花屏，偏色，图像失真，有脏污√目测2、图像模糊√②功能检测1、不聚焦√③2、帧率不符合客户要求√④软件1、软件版本不正确√⑤2、参数版本不正确√⑤①上电后首先主板上绿色LED灯亮代表机芯供电正常，镜头会来回拉动一次自检，自检完成出图并显示软件和参数版本2秒之后消失，则启动完成②最小倍对着1.5m以外的物体是否可以聚焦清晰，最大倍对着所要求的最远距离看是否可以聚焦清晰，如不清晰可用手挡住镜头几秒松开可重新触发聚焦，再看看是否清晰③手挡住几秒松开看图像是否有模糊到清晰的过程，有说明聚焦正常④只要机芯接上尾板能出图像则说明帧率正常，不出图像但可以正常变倍的话请给尾板重新断电上电一次⑤自检通过后会显示（VERSION：1.25 PAR:1.2 EN）则软件和参数版本正确十、 处理结果1. 检查合格的批次，填写成品检验单，准予入库2. 检查不合格的批次，填写成品检验单，不准予入库对于检验中不合格项目，应及时查明原因交技术、品管部汇同车间改进措施，并由车间实施，然后重新进行该项目及相关项目检验。
3. 合格样本重新包装后放入合格批次，不合格样本放入不合格批次。
