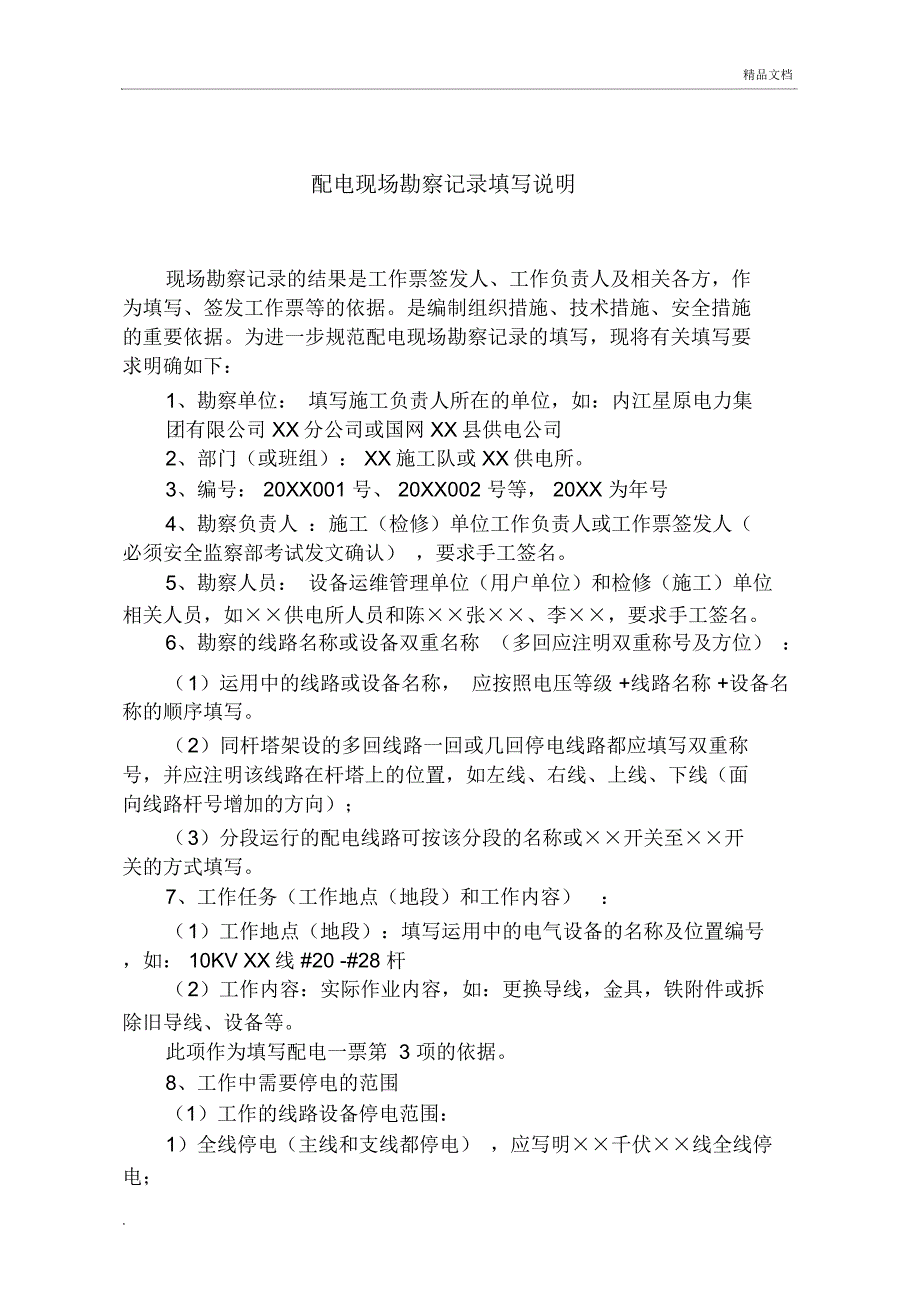

精品文档配电现场勘察记录填写说明现场勘察记录的结果是工作票签发人、工作负责人及相关各方，作为填写、签发工作票等的依据是编制组织措施、技术措施、安全措施的重要依据为进一步规范配电现场勘察记录的填写，现将有关填写要求明确如下：1、勘察单位： 填写施工负责人所在的单位，如：内江星原电力集团有限公司 XX分公司或国网 XX县供电公司2、部门（或班组）： XX施工队或 XX供电所3、编号： 20XX001 号、 20XX002 号等， 20XX 为年号4、勘察负责人 ：施工（检修）单位工作负责人或工作票签发人（必须安全监察部考试发文确认） ，要求手工签名5、勘察人员： 设备运维管理单位（用户单位）和检修（施工）单位相关人员，如××供电所人员和陈××张××、李××，要求手工签名6、勘察的线路名称或设备双重名称 （多回应注明双重称号及方位） ：（ 1）运用中的线路或设备名称， 应按照电压等级 +线路名称 +设备名称的顺序填写 2）同杆塔架设的多回线路一回或几回停电线路都应填写双重称号，并应注明该线路在杆塔上的位置，如左线、右线、上线、下线（面向线路杆号增加的方向）；（ 3）分段运行的配电线路可按该分段的名称或××开关至××开关的方式填写。
7、工作任务（工作地点（地段）和工作内容） ：（ 1）工作地点（地段）：填写运用中的电气设备的名称及位置编号，如： 10KV XX线 #20 -#28 杆（ 2）工作内容：实际作业内容，如：更换导线，金具，铁附件或拆除旧导线、设备等此项作为填写配电一票第 3 项的依据8、工作中需要停电的范围（1）工作的线路设备停电范围：1）全线停电（主线和支线都停电） ，应写明××千伏××线全线停电；.精品文档2）主线部分停电，应写明停电范围的起止杆塔号和开关 10kV 配电线路中间如有柱上开关（或环网柜、分支箱等） ，且停电线路为主干线的某一部分，应填明××千伏××线××开关前段或××千伏××线× ×开关后段；3）主线不停电，支线停电，应写明支线名称和支线的起止杆号如系分支线停电，应注明分支线的名称（如××千伏××线××支线等） ；4）低压线路停电应填明供给其电源的高压线路和配变名称 （如 10kV ××线××配变 400V 低压线路），要断开有可能返供电的低压电源的回路；5）配电设备停电应注明××千伏××线××配变或××千伏××线××柱上开关备注：现场勘察时无论设备在何运行状态和线路是否与电源 T 接，所做安全措施必须以运行状态考虑。
即使开关、闸刀在分闸位置，线路未 T 搭电源也不能遗留新建线路与运用的中线路之间有开关（刀闸） ，也应为运用的中线路 2）列入调控或运维人员采取的安全措施 ，作为填写配电一票 5.1项安全措施的依据如各时间段施工（检修）停电范围不同，应根据作业的内容的不同分别列入不同的停电范围和调控或运维人员采取的安全措施如： 10KV XX 线更换导线，因时间段不同，停电范围而不同，应按以下方式列入：1）、10KV XX线 #1-#10 更换导线时停电范围： 10KV XX线全线停电调控或运维人员采取的安全措施：拉开 XX 变电站 10KV XX 线 #913开关；拉开 XX变电站 10KV XX线#9133 刀闸；拉开 XX变电站 10KV XX线#9131 刀闸；在 XX变电站 10KV XX线#9133 刀闸出线线路侧装设接地线一组（或合接地刀闸 #91336）2）：10KV XX线 #11-#15 更换导线时停电范围： 10KV XX线#10 杆柱上开关出线侧停电调控或运维人员采取的安全措施：拉开 10KV XX 线 8 杆柱上开关 3）配合停电线路设备停电范围：1）工作地段邻近和交叉跨越带电线路情况和各条线路的来电侧情况（电源端）。
如：××线××工作地段上方与××线交叉跨越，施工时安全距离不够，需要配合停电精品文档2）同杆架设多回线路的停电范围、安全措施和安全措施布置时的安全；如：××线（左侧）施工线路与××线（右侧）同杆架设，水平排列，需要配合停电3）交叉、邻近平行高压线路感应电压情况如：××线工作上方有××线，可能有高压线路感应电，需要配合停电4）列入配合停电线路采取的安全措施， 作为填写配电一票 5.4 项安全措施的依据如各时间段施工（检修）停电范围不同，应根据作业的内容的不同分别列入不同的停电范围和配合停电线路采取的安全措施9、保留的带电部位， 要详细指明带电部位，包括工作地段，临近带电、交叉跨越、低压带电，多电源等设备无论该设备处于什么状态，只要设备未接地一律视为带电设备此项作为填写配电一票 5.5 项的依据 1）与带电部分相连接的处于断开状态的开关设备 即拉开后一侧有电、一侧无电的配电设备如柱上开关、闸刀、跌落保险等如：× ×线×杆××柱上开关上段线路带电 2）邻近、 交叉、 跨越等不需停电的线路及设备同杆架设未停电的线路，一般指与送电线路同杆架设，配电线路同杆架设需要全部停电如：××线（色）带电（与××线××杆至××杆（色）同塔。
与工作地段邻近、平行或交叉且有可能误登误触的带电线路及设备如：××线（色）带电（与××工作地段平行走向，距右侧约50 米）（ 3）双电源、 自备电源、 分布式电源等可能反送电的设备10、作业现场的条件、环境及其他危险点：（ 1）现场施工作业环境是否存在安全隐患， 施工作业现场四周情况如：××立杆、架线周边环境为平地，靠近道路边，存在坠物伤人的风险××立杆、架线周边环境靠近河边，×面为道路，存在坠物伤人和物体坠落河里的风险××线（×色）××杆与××线（×色）同杆，存在误登线路杆塔及触电的风险××线××杆塔××线更换， 面向大号，从上至下相序排列为××，杆塔高度为××，存在相位接反的风险作业现场××杆××杆在××坝上，××杆在坝头，××杆临近× ×村道口，存在交通安全的风险××杆有同杆架设的××低压线（路灯线） ，存在触电的风险.精品文档××杆有同杆架设的通信光缆，存在损伤通信光缆的风险××作业现场有行人通过，存在交通安全的风险 2）施工作业现场， 材料设备运输路径以及进出施工现场道路情况如：进入施工现场道路为××，材料设备运输工程车和设备立杆使用×吨吊车可以进入现场，应做好××措施进入施工现场道路为××，材料设备运输工程车不能进入现场，需要××运输，应做好××措施（ 3）工作地段线路交叉跨越铁路、航道、公路、广播线、通讯线、建筑物、穿越高电压等级线路，地下管沟、隧道、 工井等有限空间，地下管线设施走向等情况如：交叉跨越通讯线 X 处，跨越 3 级公路 X 处， 。
××线×杆至×杆工作地段下方×米有通讯线××线×杆至×杆工作地段下方×米有通讯线，为同杆架设××线工作地段×杆至×杆跨越××公路（河流） ××线电缆工作地段附近有燃气管道××线×杆至×杆工作地段上方×米有 220KV XX线路 4）绝缘导线接地环位置情况如：××线×杆至×杆绝缘导线工作地段两侧接地环在×杆（ 5）多电源、自发电、小水（火）电、分布式电源情况等如：××线×杆存在双电源情况， ××线 ×杆可能存在低压返供电情况，所做安全措施作为填写配电一票 5.2 项的依据11、应采取的安全措施针对作业现场的条件、环境及其他危险点提出具体安全措施：（ 1）工作地段所挂接地线和个人保护接地线地点和位置应具体写明如××线×杆大号侧（小号侧）挂接地线××线×杆使用个人保安线 2）工作地段××线×杆需要设置的围栏， 不能用警示带代替围栏，按高处坠落半径设置围栏并封口 3）在道路上两方放置交通双向警示牌 4）××杆 - ××杆跨越通信光缆，搭设跨越架或挂设滑轮，采取护线措施 5）其它所要设置的安全措施以上安全措施作为填写配电一票 5.3 ，5.6 项的依据12、附图与说明应标明停电设备双重名称、电压等级、停电范围、接地线位置、应.精品文档拉开的断路器（开关） 、隔离开关（刀闸）、熔断器、吊车等大型检修机械及工具器布置的相对位置等相关信息。
画出工作地段所涉及的线路名称、线路走径、交叉跨越及应拉开的开关、刀闸（丝具）位置、所挂接地线的杆号、方位特别强调：（ 1）附图应根据各时间段停电范围不同，绘制多张图纸，并在图纸上方标明工作内容 2）带电部分用红色表示，其余用黑色表示 3）设备图符：运用中的杆塔用实心小圆表示，新立的杆塔用空心小圆表示，拆除的线路用细虚线表示，新建（利旧）的线路用细实线表示，穿越高电压等级线路用粗实线加文字表示，线型宽度随电压等级增高变宽跨越弱电线路用细虚线加文字表示其余按标准图符表示 4）安全措施图符：围栏用虚线大圆加文字表示，接地线用接地符号加文字表示，标示牌用矩形框加文字表示 5）图中设备编号：运用中的线路设备编号与新（改、扩）建线路设备编号应分开编写 运用中的线路设备编号为原有运行单位运行编号，填入工作票内容中新（改、扩）建线路设备编号为施工单位自编号，如“新 10”，填入作业票内容中作业后期，新线路设备由非运用中的电气设备转为运用中的电气设备，可能会出现于工作票中，需加“新”字与原有编号加以区别，如在“新 #10 杆小号侧挂设接地线” 施工时，原有线路杆号不清或新立电杆后，应用粗型记号笔在电杆上进行实际编号，禁止在无编号的线路设备上工作。
13、记录人、勘察日期（ 1）记录人：工作负责人或工作票签发人，要求手工签名 2）勘察日期：勘察当日日期。
