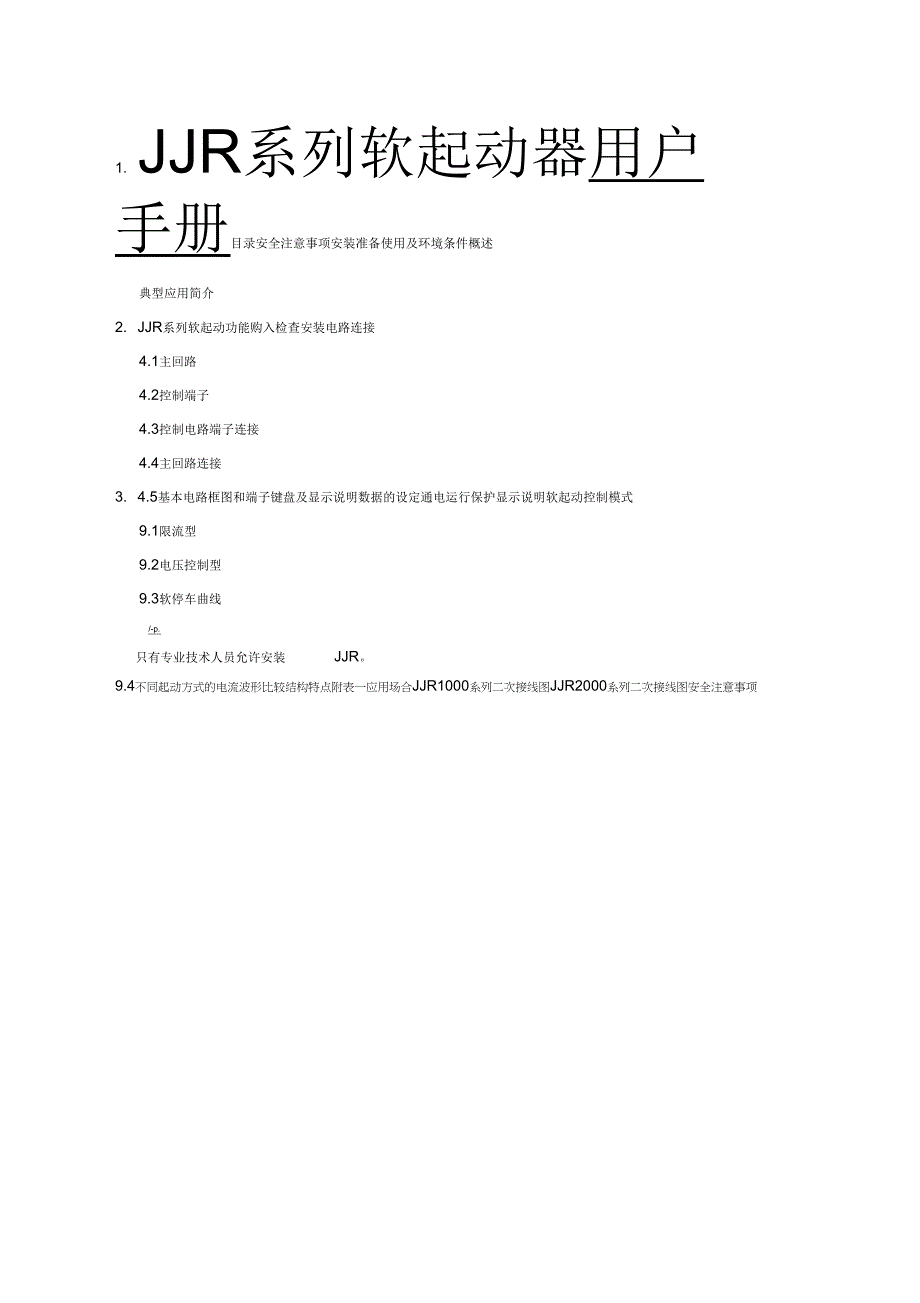

1. JJR系列软起动器用户手册目录安全注意事项安装准备使用及环境条件概述典型应用简介2. JJR系列软起动功能购入检查安装电路连接4.1主回路4.2控制端子4.3控制电路端子连接4.4主回路连接3. 4.5基本电路框图和端子键盘及显示说明数据的设定通电运行保护显示说明软起动控制模式9.1限流型9.2电压控制型9.3软停车曲线9.4不同起动方式的电流波形比较结构特点附表一应用场合JJR1000系列二次接线图JJR2000系列二次接线图安全注意事项/-p.只有专业技术人员允许安装JJR/-p.必须保证电动机与JJR匹配合适，安装时，请务必按用户手册操作/-p.不允许将11、12端子输入380V/-p.不允许将输入端（R、S、T）接到输出端（U、V、W/-p.不允许软起动器输出端UV、W线接电容器，否则会损坏起动器/-p.JJR安装后将输入和输出端的铜线鼻用绝缘胶带包好/-p.远程控制时必须锁定键盘控制/-p.软起动器和机器必须牢固接地/-p.维修设备时，必须断开进线电源/-p.不得私自进行拆装、维修本产品安装准备安装前的准备使用前请仔细阅读安装JJR请准备以下工具：螺丝刀、剥线钳、板钳等。
JJR安装说明如果不认真阅读有关说明，违反有关安全规定，有可能影响软起动器的正常使用警告！安装之前，请务必阅读“安全注意事项”使用及环境条件【进线电源】交流380V±15%(660V50/60Hz【控制电源】交流220V土15%50Hz0.15A【适用电机】鼠笼式三相异步电动机【起动频度】每小时不超过12次【自然风冷】自然风冷【使用温度】-30C~55C【使用湿度】90就结霜【使用场所】室内无腐蚀性气体无导电尘埃通风良好1. 【标高振动】海拔在3000米以下，振动力装置0.5G以下概述交流鼠笼型电动机软起动技术，在发达国家已应用多年，它成功地解决了交流电动机起动时造成的较大起动电流，对供电电压质量的影响和供电线路损耗增大以及对机械设备冲击等问题JJR系列全数字软起动控制器正是以先进的微处理器为核心，控制大功率晶闸管组件，具有限流起动、电压斜坡起动、软停止功能，参数均可根据负载自行设定，并具有过流、过载、缺相等多种保护软起动装置输出电压按设定规律上升，使受控电机转矩按优化的加速曲线完成启动过程，关掉晶闸管组件后，由旁路交流接触器工作JJR系列软软起动器覆盖5.5~500KW广泛应用于冶金、化工、建筑、水泥、矿山、环保等所有工业领域的电机传动设备，是传统的星三角起动、电抗器起动、自耦降压起动器最理想的更新换代产品。
典型应用简介♦水泵一一利用泵控制功能，在起动和停止时，减少液流冲击所产生的泵流水锤现象，节省了系统维修费用；球磨机——利用电压斜坡起动，减少齿轮转矩的磨损，减少维修工作量，即节省了时间又节约了开支；风机一一利用软起动器取代传统起动器，减少皮带磨损和机械冲击，节省了维修费用;压缩机一一利用限流，实现了平滑起动，减少电动机发热，延长使用寿命；破碎机一一利用堵转保护和快速保护，避免机械故障或阻塞造成电动机过热而烧毁；输送机械一一利用软起动和预置低速运行，实现平滑的渐进的起动过程，避免产品移位和液体溢出♦ JJR系列软起动器功能采用双单片机全数字自动控制；起动转矩电流、电压、时间可按负载不同灵活设定，取得最佳的电流曲线和最佳的转矩控♦ 制特性；对电动机提供了平滑的渐进的起动过程，减少起动电流对电网的冲击，降低设备的振动和♦ 噪声，延长了机械传动系统的使用寿命，并改善了工人的劳动环境；启动电流可根据负载调整，减小启起损耗，以最小的电流产生最佳转矩；软停车特性即大延长电气触点寿命，又满足不同场合下机械需求；具有过流、过载、过热、电源缺相保护（2000系列）；方便的外控接口具有多种功能：数字延时起动控制、瞬停控制输入、起动延时继电器输出、♦ 故障继电器输出；对输入电源无相序要求；可以自由停车和软停车，软停车时间可调节；♦全数字设定和外控功能大大方便了用户；♦自带标准的RS485接口（订货协议）；0~20m雨准模拟电流输出（2000系列）；产品结构新颖、体积小、性能可靠，安装、操作使用简便；采用DSP16位单片机，具有很强的抗干扰能力，保证控制系统不受强电干扰。
购入检查开箱后进行下述检查：2.1检查铭牌以确认供货是你所订购的产品2. 2软起动器型号JJR口口口口X_L改进型型谱（电机功率号）系列号（1为1000系列，2为2000系列）型号注：1000和2000型均为模块型直接装入开关柜安装安装方向与空间1安装方向为了冷却的目的，一定要将软起模块安装在垂直方向2安装空间为了保证良好的散热性，软起动器安装时应有足够的空间电路连接4.1主回路端子标记端子名称1000型2000型RST主回路电源端连接三相电源，位于上端连接主回路UVW起动器输出端连接三相电动机L11、L12、L13连接旁路接触器上端UV、W连接电动机E接地端金属框架接地（防电击事故和干扰）4.2控制端子端子序号端子名称说明1、2旁路继电器端子可用于启动完毕后切换至旁路接触器3、4故障信号输出故障时闭合（继电器触点输出）5、6运行信号输出启动延时后接通（继电器触点输出）7瞬停输入端与10断开时进入故障停机8软停输入端与10断开时进入软停状态9启动输入端与10接通时电机开始运行10公共接点输入端接点输入信号的公共端11接地端功能性能接地12、13控制电源输入端允许接入直流220V电源♦ 注：输出继电器触点容量AC250V5A4.3控制电路端子连接3.1接线准备如用户使用外部端子时，用屏蔽控制线从端子排引出。
♦ 为避免电磁干扰，控制走线应避开电机电缆和其它强电回路当不能避开时应与强电回路垂直交叉♦ 3.2外控端子的接线起动完毕（旁路）继电器BIPASS端子1和端子2参见图4.1当起动过程完成时，内置点便会闭合；使旁路接触器KM闭合面停车指令发出时，内置触点便会打开触点容量为AC250V5A建议：在接触器线圈上增加一组阻容有益于吸收分断时产的的电压尖峰，可减少对单片机的干扰♦ 故障信号BREAKE端子3,4此内附触点为常开触点，故障时闭合，技术参数AC250V5A♦连锁延时继电器DELAY端子5,6内附常开继电器触点，起动经延时0~240S后（由功能码5设定）变为闭合技术参数AC250V5A♦瞬停输入EMS端子7属于外部故障信号输入，可用于外接热继电器等开关量的保护运行中必须使此端子与端子10接通，断开时停机用户可通过设定功能码6的值，设为0时，启用此端子功能,设为1时，可关闭些此端子功能码7为1时，必须由面板按复位键，才能起动，功能码7设为0时，自动复位，EM浏子重新接通后即可起动♦三线控制方式端子8（STOP端子9（RUN端子10（COM此方式可用于外接开机、停机按钮参见图42）功能码9需设为2或3才能选用此方式。
BY-PASSBREAKDELAYEMSSTOPRUNCOM220V-240VAC50/60HzH2H4Fl6导咨k910.111213，11oooooooe**ooo♦两线控制方式当用户需一个开关控制起动器的起停或通过PGPLC控制时，选用此功能，J闭合软起动运行、断开停止参见图4.3① 功能码9需设为2② 故障时除了用键盘复位，还可通过通断控制开关J来复位③ 延时起动功能在某些场合软起动器需延退一段时间后起动，可选用此功能（功能码3设为延时值）；当9-10闭合后倒计时间为零时，软起动器开始起动♦接地端子11当安装板接地后，可就近接于安装板上90KW似上的装置，采用外壳接地，此端子可空置♦工作电源端子12,13将N（中性线）连于端子13,L（相线）连于端子12（见图4.4）也可用一隔离变压器经主电路降压后获得BY-PASSBREAKDELAY220V-240VACEMSSTOPRUNCOM50/60Hz;〔I234I5I6]7中『9|10,11(12,13ooooooo**®ooo图4.3BY-PASSBREAKJ234DELAY56EMSSTOPRUNCOM220V-240VAC50/60Hz7"8"910•11|1213图4.4※请检查你的工作电压是否正确4.3.3通讯接口与模拟电流信号输出（参见图4.5.1）♦标准485串口用于与上位PC机通讯，除了控制软起、软停，还可监控运行电流、故障状态等。
接口端子1:X1外引+5接口端子4:X4接受器的反相输入和驱动器的反相输出端（B）接口端子5:X5信号地接口端子6:X6接受器输入和驱动器输出（A）多机并行通讯时，子机最多可接30台最长通讯线距离可达1KMDeviceNetBus、ProfiBus-DP总线另协议使用串口时应将功能码9设为4&5&6,功能码C设置为本机地址（1-30）0~20mA莫拟电流信号输出（限于2000系列）端子2:X2输出电流负极；端子3:X3输出电流正极此信号主要用于反映电机电流大小，传输给控制中心模拟电流信号与电机电流关系可用下式计算：Y%=D/2（火1X%Y:电机电流大小（％D:量程，130—当功能码A为1时，400—当功能码A为0时，4.3.4运控操作面板：1000、2000均可选取配远控操作面板，插座上边线应采用屏蔽线操作面板可与主板面板并行工作具有同样的功能功能码9须设4&5&6功能码4.4主回路联接软起动模块接线见图4.6,上端接入如有E端必须牢固接地，下端UV、监测运行选用O监测起动选用O采用485接口共有4根信号线：使用时接于图4.5.2C须设为1R、S、T（无相序要求）W为输出端与电机连接经试运转后，可通过换接R、S、T任两端或换接UV、W任两端改变电机转向。
W口.1、不允许输入端子（RS、T）接到输出端U、V、W2、不允许在输出端U、V、W接电容，否则会损坏起动器图4.5.1提示：由此插座引出的导线应采用屏蔽线X115Vx4—Bx5GDx6A操作面板侧软起动侧图4.5.24.5基本电路图框图和端子.键盘及显示说明JJR系列起动器设有五位显示和六个控制按键，见下图:参数修改键功能码数据码起动键换档键\编程键停止/复位键单位指示5.1各键说明：RUNH起动键，在起动准备状态下按此键可使电机起动STOP/RSP停止/复位键，电机运行时按此键进入停车，编程状态或故障状态下按此键回到准备状态PRE编程键，准备状态下（显示READY按此键进入予编程；数据修改后按此键保留此数据SHFT-换档键，编程时按些键进入修改数据或退出修改状态A?V一加减键，按A键（或V键）增加（或减小）数据；持续按住A键（或V键）数据改变加快5.2显示说明JJR1000系列功能说明如下表:功能设定范围出厂值说明代码名称0起始电压30%-80%30%电压模式有效1上升时间0-60S10S电压模式有效2软停车时间0-60S2S设为0时。
