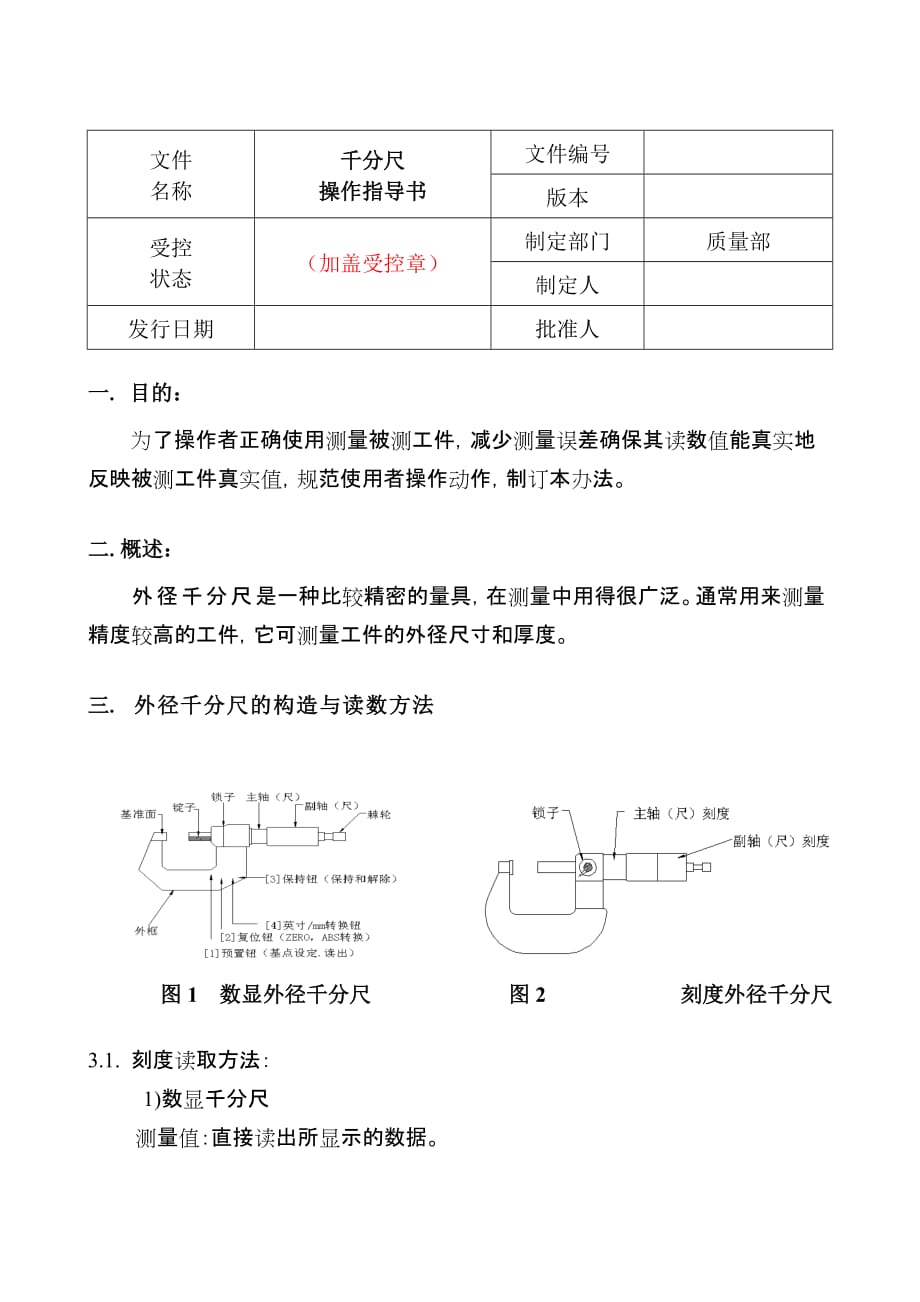

文件名称千分尺操作指导书文件编号版本受控状态（加盖受控章）制定部门质量部制定人发行日期批准人一. 目的：为了操作者正确使用测量被测工件，减少测量误差确保其读数值能真实地反映被测工件真实值，规范使用者操作动作，制订本办法二.概述：外径千分尺是一种比较精密的量具，在测量中用得很广泛通常用来测量精度较高的工件，它可测量工件的外径尺寸和厚度三. 外径千分尺的构造与读数方法图1 数显外径千分尺图2 刻度外径千分尺3.1. 刻度读取方法：1)数显千分尺测量值：直接读出所显示的数据2)刻度显示千分尺：测量值：主轴刻度+副轴刻度根据如下图所示的主轴和副轴放大图，说明如下①首先读出副轴边缘在主轴上的刻度在图三中，由于其边缘在主轴上处于7和7.5之间，所以主轴刻度是7mm.② 读取和主轴刻度基线重合的副轴刻度在下图中，主轴刻度基线对齐到副轴上的37和38之间位置，再根据刻度分量读出其分刻度，就可得0.4，因此副轴刻度是37.4③ 往在②中得到的数据上乘于主轴1个刻度的单位在下图中，由于主轴1个刻度单位是0.1mm，因此0.01×37.4=0.374mm④把①和②的结果相加，就得到（最终）测量值 在下图中，其测量值是7+0.374=7.374mm图三3.2.使用顺序：1）使用前的检查确认。
2）在测量面（基准面，锭子）上，不能有缺口，异物附着现象3）旋转棘轮，检查确认，锭子移动顺利4）用棘轮旋转移动锭子，使基准面和锭子缓慢地接触，然后再空转棘轮若干次 在此时，检查确认基点（零点）正确 *数显千分尺：进行复位，使显示为00.000 *刻度显示千分尺：确认主轴零点和副轴零点重合，如果不重合，需通过调整千分尺主轴来使主轴零点与副轴零点重合5）在被测件的测量处上，不许有粘污，油等异物3.3 作业方法：1）千分尺的保持方法① 在原则上是必须按照图四所示，但根据情况，为了测量方便，允许用一只手保持，进行测量② 在测量时对被测件施加的压力是由棘轮来控制，旋转副轴进行加压和棘轮来加压是相关的，因此要充分利用此关系图四2） 测量顺序 ① 用一只手轻轻拿起被测件 ② 旋转副轴，扩大基准面和锭子间的间距，然后把被测件夹进去 ③ 旋转副轴，使测量面和被测件轻轻接触 ④ 然后再旋转棘轮，当棘轮旋转2~3次时，所显示的数据就是测量值（金属硬物等测量适用）反向缓慢旋转副轴，当被测件在测量面间可移动时，所显示的数据就是测量值（塑料件等测量适用）3） 在测量上的注意点① 必须正确，确实地把被测件的测量处，夹在基准面和锭子内。
图五② 在数显千分尺里装有自动停显装置，因此平时是不显示，但一旦旋转副轴就开始显示，便开始可测量，所以如果零点不准，就有可能带来误差，因此在使用前必须进行零点调整4） 保养方法① 在使用后，不要使基准面和锭子紧密接触，而是要留出间隙（大约0.5-1mm）并紧锁②如果要长时间保管时，必须用清洁布或纱布来擦净成为腐蚀源的切削油、汗、灰尘等后，涂敷低粘度的高级矿物油或防锈剂。
