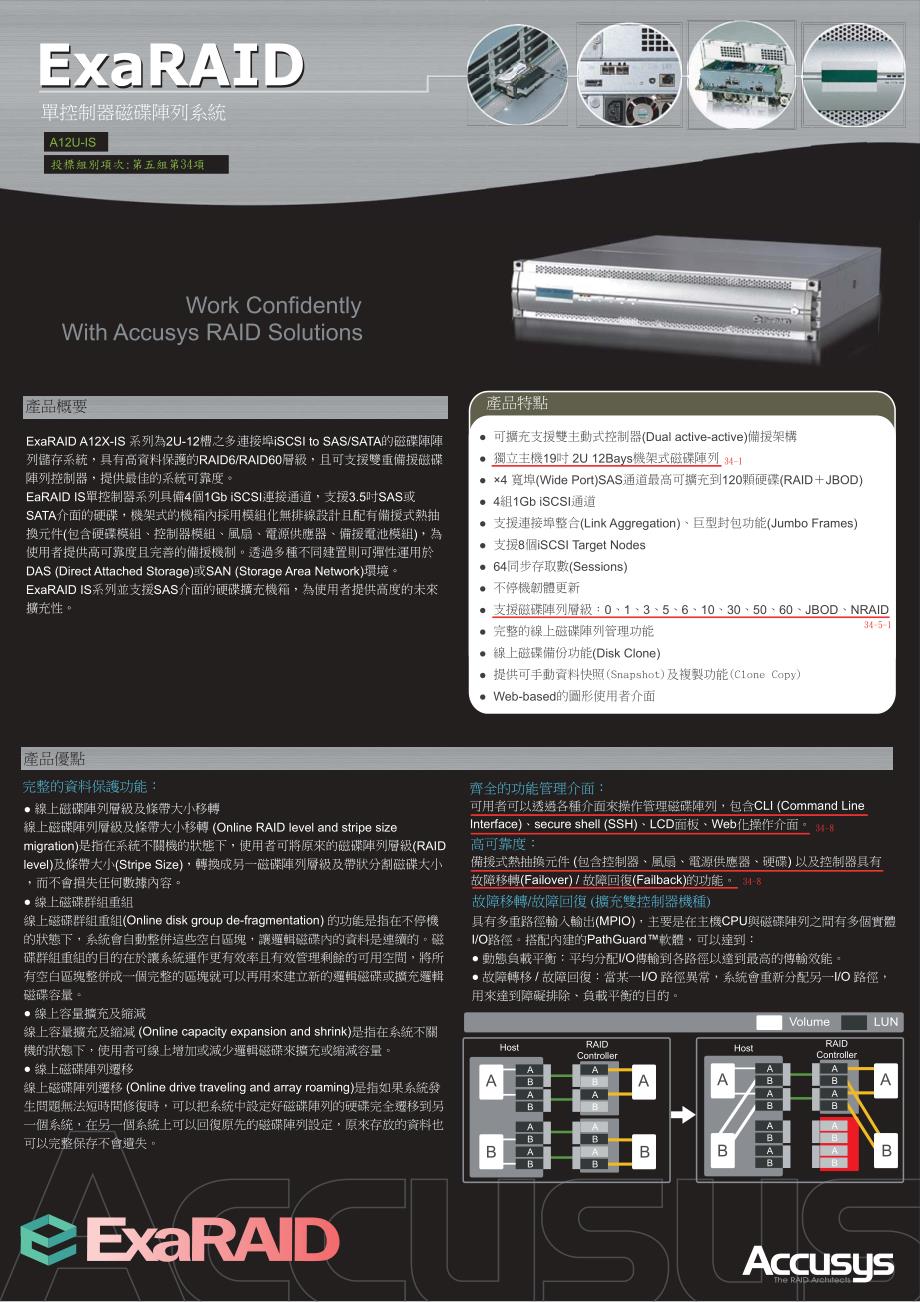

A B A BA B A BABA B A BA B A BABA B A BA B A BABA B A BA B A BABVolumeLUN產品概要產品優點ExaRAID A12X-IS 系列為2U-12槽之多連接埠iSCSI to SAS/SATA的磁碟陣陣 列儲存系統,具有高資料保護的RAID6/RAID60層級,且可支援雙重備援磁碟 陣列控制器,提供最佳的系統可靠度 EaRAID IS單控制器系列具備4個1Gb iSCSI連接通道,支援3.5吋SAS或SATA介面的硬碟,機架式的機箱內採用模組化無排線設計且配有備援式熱抽 換元件(包含硬碟模組、控制器模組、風扇、電源供應器、備援電池模組),為使用者提供高可靠度且完善的備援機制透過多種不同建置則可彈性運用於DAS (Direct Attached Storage)或SAN (Storage Area Network)環境ExaRAID IS系列並支援SAS介面的硬碟擴充機箱,為使用者提供高度的未來擴充性單控制器磁碟陣列系統● 可擴充支援雙主動式控制器(Dual active-active)備援架構● 獨立主機19吋 2U 12Bays機架式磁碟陣列● ×4 寬埠(Wide Port)SAS通道最高可擴充到120顆硬碟(RAID+JBOD)● 4組1Gb iSCSI通道● 支援連接埠整合(Link Aggregation)、巨型封包功能(Jumbo Frames)● 支援8個iSCSI Target Nodes● 64同步存取數(Sessions)● 不停機韌體更新● 支援磁碟陣列層級:0、1、3、5、6、10、30、50、60、JBOD、NRAID● 完整的線上磁碟陣列管理功能● 線上磁碟備份功能(Disk Clone)● 提供可手動資料快照(Snapshot)及複製功能(Clone Copy)● Web-based的圖形使用者介面產品特點● 線上磁碟陣列層級及條帶大小移轉 線上磁碟陣列層級及條帶大小移轉 (Online RAID level and stripe size migration)是指在系統不關機的狀態下,使用者可將原來的磁碟陣列層級(RAIDlevel)及條帶大小(Stripe Size),轉換成另一磁碟陣列層級及帶狀分割磁碟大小 ,而不會損失任何數據內容。
● 線上磁碟群組重組線上磁碟群組重組(Online disk group de-fragmentation) 的功能是指在不停機 的狀態下,系統會自動整併這些空白區塊,讓邏輯磁碟內的資料是連續的磁 碟群組重組的目的在於讓系統運作更有效率且有效管理剩餘的可用空間,將所 有空白區塊整併成一個完整的區塊就可以再用來建立新的邏輯磁碟或擴充邏輯 磁碟容量● 線上容量擴充及縮減 線上容量擴充及縮減 (Online capacity expansion and shrink)是指在系統不關 機的狀態下,使用者可線上增加或減少邏輯磁碟來擴充或縮減容量 ● 線上磁碟陣列遷移線上磁碟陣列遷移 (Online drive traveling and array roaming)是指如果系統發 生問題無法短時間修復時,可以把系統中設定好磁碟陣列的硬碟完全遷移到另一個系統,在另一個系統上可以回復原先的磁碟陣列設定,原來存放的資料也 可以完整保存不會遺失可用者可以透過各種介面來操作管理磁碟陣列,包含CLI (Command Line Interface)、secure shell (SSH)、LCD面板、Web化操作介面。
HostHostRAID ControllerRAID Controller完整的資料保護功能:齊全的功能管理介面:備援式熱抽換元件 (包含控制器、風扇、電源供應器、硬碟) 以及控制器具有 故障移轉(Failover) / 故障回復(Failback)的功能具有多重路徑輸入輸出(MPIO),主要是在主機CPU與磁碟陣列之間有多個實體 I/O路徑搭配內建的PathGuard™軟體,可以達到:● 動態負載平衡:平均分配I/O傳輸到各路徑以達到最高的傳輸效能 ● 故障轉移 / 故障回復:當某一I/O 路徑異常,系統會重新分配另一I/O 路徑, 用來達到障礙排除、負載平衡的目的高可靠度:故障移轉/故障回復 (擴充雙控制器機種)A12U-IS投標組別項次:第五組第34項34-134-5-134-834-8連接埠整合(Link Aggregation)、巨型封包功能(Jumbo Frames)、網路安全認證(CHAP)、網路儲存名稱服務(iSNS)支援8組iSCSI Target Nodes以及64同步存取數(Concurrent Sessions)Note: Speaifications subject to change without notice. 2008 Accusys, Inc. 1.0a All brand names and products are trademarks or registered oof their respcctive holdersRelease Date: 2008/01/01ExaRAID尺寸重量 / 使用環境管理介面RAID管理RAID功能專案配件單控制器,可擴充至雙主動(Dual active-active)備援控制器型號單控制器磁碟陣列系統主機介面 資料傳輸速度 主機連接頭JBOD擴充控制器CPU 控制器快取憶記體 硬碟介面 硬碟數 熱抽拔硬碟抽取盒 熱抽拔電源供應器AC輸入電壓 備用電池 熱抽拔風扇模組RAID層級RAID特色前面板LCD及按鍵RAIDGuard Central 操作介面事件通知PathGuard (主機與控制器間有多個I/O路徑)RAIDGuard Central (可遠端設定的管理軟體) (單一操作介面集中管理多個RAID系統)RS-232終端連線Intel IOP341 64bit RISC CPU 支援 1GB-4GB DDRll (本案提供 2GB) SAS (相容 SATA ll) 12 (本案提供SATA II 1TB硬碟6顆) 3.5吋熱抽拔(Hot Swap)硬碟抽取盒 x12 420W x 2 (具熱抽換(Hot Swap)與備援容錯(Redundant)) 100~240V (+/- 10%) , 47~63 Hz 選購 渦輪風扇 x 2可進行簡易設定及狀態監控 (電源、電壓、溫度、風扇狀況)可透過乙太網路連接Web化操作介面進行設定及狀態監控 (電源、電壓 、溫度、風扇狀況)JBOD、0、1、3、5、6、10、30、50、60、NRAID 支援複數RAID層級以及條帶大小(Stripe Size) 支援全域及專屬的熱備援 線上背景式初始化 線上RAID等級以及條狀大小(Stripe Size)移轉 線上磁碟群組磁碟空間重新整理 線上容量擴充及縮減 線上磁碟陣列遷移 線上磁碟陣列回復管理 支援硬碟自動檢測與備援修復功能 (Drive failure detection and rebuild)尺寸& 重量 485 (W) x 565 (D) x 88 (H) mm 19kgs (不含硬碟)包裝後的尺寸& 重量 610 (W) x 790 (D) x 430 (H) mm 23kgs (不含硬碟)溫度 操作模式:5ºC ~ 40ºC / 41ºF ~ 104ºF 非操作模式:-25ºC ~ 60ºC / -13ºF ~ 140ºF溼度 操作模式:15% ~ 85% 非操作模式:5% ~ 95% 安全規範認證 UL、CUL、CB、FCC、CE、C-Tick、BSMI、RoHS compliant技術規格A12U-IS 4通道 全雙工iSCSI連接埠支援1000BaseT Up to 1Gb per port RJ45 SASA12U-IS投標組別項次:第五組第34項(Disk Clone)iSCSI功能34-434-234-334-5-234-5-334-634-7。
