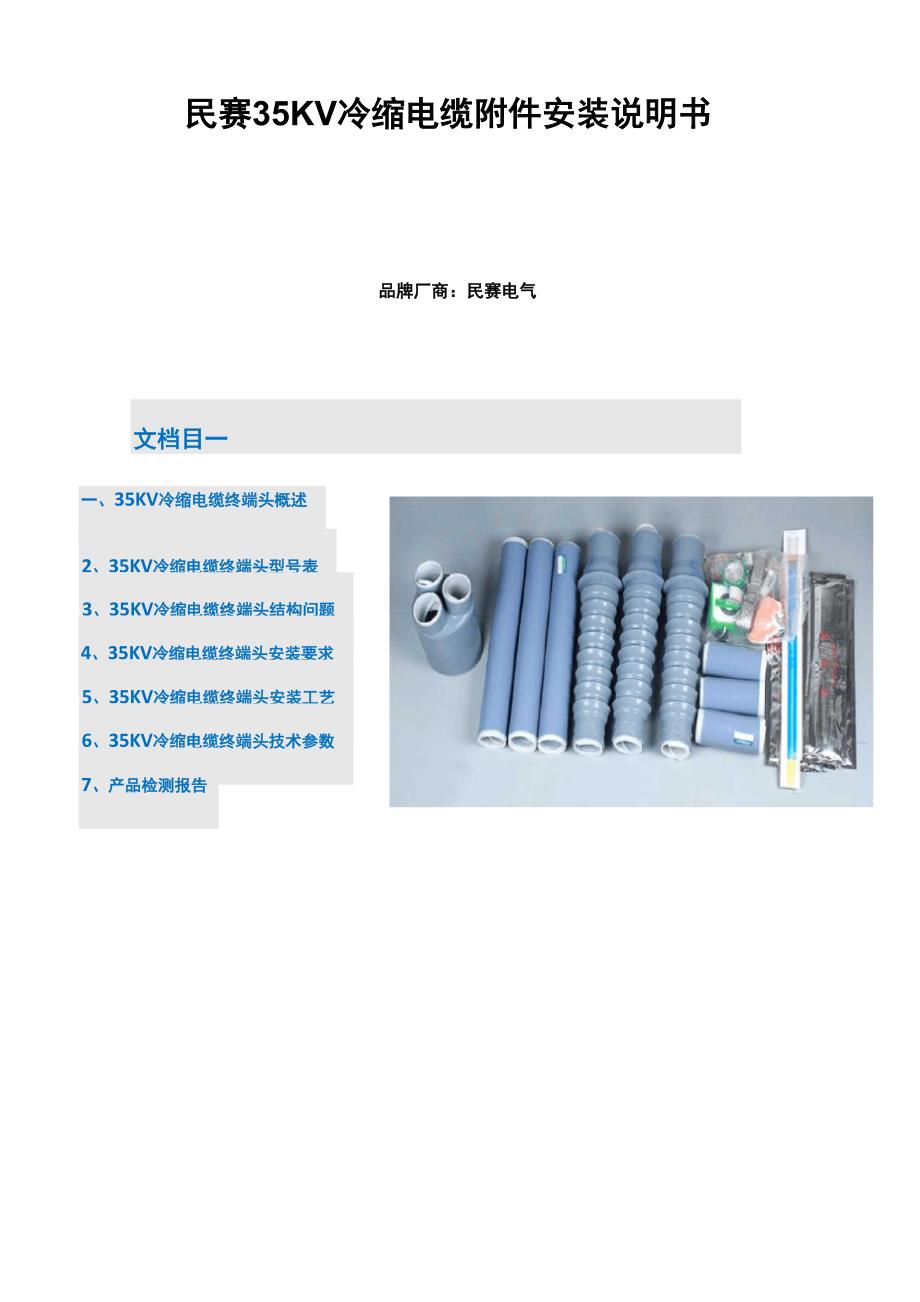

民赛35KV冷缩电缆附件安装说明书品牌厂商：民赛电气文档目一一、35KV冷缩电缆终端头概述2、35KV冷缩电缆终端头型号表3、35KV冷缩电缆终端头结构问题4、35KV冷缩电缆终端头安装要求5、35KV冷缩电缆终端头安装工艺6、35KV冷缩电缆终端头技术参数7、产品检测报告一、概述冷缩电缆终端头是利用弹性体材料（经常使用的有硅橡胶和乙丙橡胶）在工厂内注射硫化成型，再经扩 径、衬以塑料螺旋支撑物组成各类电缆附件的部件现场安装时，将这些预扩张件套在通过处置后的电缆 结尾或接头处，抽出内部支撑的塑料螺旋条（支撑物），压紧在电缆绝缘上而组成的电缆附件因为它是 在常温下靠弹性回缩力，而不是像热收缩电缆附件要用火加热收缩，故俗称冷收缩电缆附件二、冷缩终端头型号表电压等级产品名称规格1#型号电缆截面50--95单位 套冷缩户内终端2#120--185套35KV3#4#240--400 500--800套 套1#50--95套冷缩户外终端2#120--185套3#240--400套4#500--800套三、有关35kV交联聚乙烯绝缘电力电缆绝缘结构的三个问题一、从交联聚乙烯电缆的结构中能够看出，在电缆主绝缘层外面有一层外半导电层和铜屏蔽，若是电缆中这层外半导电层和铜屏蔽不存在，那么三芯电缆中芯与芯之间会可不能发生绝缘击穿答：在电缆结构上的所谓“屏蔽”，实质上是一种改善电场散布的方法。
电缆导体由多根导线绞 合而成，它与绝缘层之间易形成气隙，导体表面不滑腻，会造成电场集中在导体表面加一层半 导电材料的屏蔽层，它与被屏蔽的导体等电位并与绝缘层良好接触，从而幸免在导体与绝缘层之 间发生局部放电，这一层屏蔽为内屏蔽层；一样在绝缘表面和金属护层接触处也可能存在间隙， 是引发局部放电的因素，故在绝缘层表面加一层半导电材料的屏蔽层，它与被屏蔽的绝缘层有良 好接触，与金属护层等电位，从而幸免在绝缘层与金属护层之间发生局部放电，这一半导电层称 为外屏蔽层；外屏蔽层上面的铜带称为铜（金属）屏蔽层， （还有铜丝绕包的金属屏蔽层等结 构），金属屏蔽层的作用是，在正常运行时通过电容电流；当系统发生短路时，作为短路电流的通 道，同时也起到屏蔽电场的作用可见，若是交联电缆没有外半导电层和铜屏蔽，电缆的正常运 行寿命将大幅下降，且三芯电缆中芯与芯之间发生绝缘击穿的可能性超级大二、在安装三芯电缆终端头时必然要剥除一段电缆的外半导电层（外屏蔽）和铜屏蔽层，那么剥 除外屏蔽层的该段电缆是不是成为电缆终端的薄弱环节答：制作电缆终端时剥除一段外屏蔽层要紧目的是用来保证高压对地的爬电距离的，那个外屏蔽层切断口处的电场分佈产生畸变，电应力集中，形成电缆终端最薄弱的环节！必需采取适当的方 法进行电场操纵。
用应力锥或应力管等）3、可否通过量剥除外屏蔽和铜屏蔽层（加长对地距离）的方法来克服电缆终端的电应力集中现象答：剥除一段外屏蔽层为保证外绝缘爬电距离；（剥切的具体长度与电压品级有关，一样电缆附 件企业的产品说明书都有符合国家标准要求的具体长度）延长外屏蔽层的剥切长度，不能减缓电 缆终端的电应力集中现象四、：3531^缆终端安装的大:体要求大体要求：电缆终端头是电缆线路中最薄弱的部份，其安装质量的好坏是电缆线路可否平安运行 的关键，应给予足够的重视1） 电缆终端在安装时要防潮，不该在雨天、雾天、大风的天气时安装电缆头，平均气温低于时，要采取相关加热方法（如电缆线芯适当加热、套装产品前用热风枪对电缆绝缘表面加热）2） 施工中要保证手和工具、材料的清洁操作时不该做其他无关的事（专门是不能抽烟！）3）应预先检查电缆终端规格是不是同电缆一致，各部件是不是齐全，检查出厂日期，检查包装（密封性），避免剥切尺寸发生错误五、35KV冷缩电缆终端安装的大体操作工艺1）剥外护套： 可将恒力弹簧临时绕在外护套切断处，以方便剥去外护套2）锯钢铠： 暂用恒力弹簧顺钢铠将钢铠扎住，然后顺钢铠包紧方向锯一环形深痕，（不要锯断 第二层钢铠，避免伤到电缆），用一字螺丝刀撬起（钢铠边断开），再用钳子拉下并转松钢铠， 脱出钢铠带，处置好锯断处的毛刺。
整个进程都要顺钢铠包紧方向，不能让电缆上的钢铠松脱3） 剥内护套：关键点：避免划伤铜屏蔽 4） 安装接地线：用恒力弹簧将两根接地线别离与电缆铜屏蔽层及铠装层连接一样情形下屏蔽 层与钢铠的两根接地线要求绝缘隔开5） 安装冷缩 3 芯分支：（按电缆附件说明书的要求进行）6） 套装冷缩护套管： （按电缆附件说明书的要求进行）7） 铜屏蔽层处置： 在电缆芯线分叉处做好色相标记，按电缆附件说明书，正确测量好铜屏蔽层 切断处位置，（用 PVC 带包一下，避免铜屏蔽层松开），或在切断处内侧用铜丝扎紧，顺铜带扎 紧方向沿铜丝用刀划一浅痕（注意不能划破半导体层！），慢慢将铜屏蔽带撕下，最后顺铜带扎 紧方向解掉铜丝8） 剥外半导电层： 在离铜带断口 10-20mm 处（以说明书规定尺寸为准）为外半导电层断 口，断口内侧包一圈胶带作标记①可剥离型外半导电层处置方式 在预定的半导电层剥切处（胶带外侧），用刀划一环痕，从环 痕向未端划两条竖痕，间距约 10mm 然后将些条形半 导电层从未端向环形痕方向撕下（注 意，不能拉起环痕内侧的半导电层！），用刀划痕时不该损伤绝缘层，半导电层断口应整齐检 查主绝缘层表面有无刀痕和残留的半导电材料，如有应清理干净。
上海市供电局的方式值得推行，采纳小园挫在预定的外半导电层切断处挫一个园周，如此一来 可避免刀片切伤电缆绝缘、二来外半导电的断口为一个斜坡，平整滑腻②不可剥离型外半导电层处置方式 从芯线未端开始用玻璃刮掉半导电层（也可用专用刀具）， 在断口处刮一斜坡，断口要整齐，主绝缘层表面不该留半导电材料，且表面应采纳砂带打磨滑 腻 35kV 电缆的外屏蔽多为不可剥离型）9） 清洁主绝缘层表面： 用专用清洁剂擦净主绝缘表面的污物，清洁时注意应从绝缘端擦向外半 导层端，一样不要反向擦，以避免将半导电物质带到主绝缘层表面10） 安装冷缩电缆终端管： （内附应力操纵管，应力操纵管是操纵电缆终端电场散布的重要部 件，必然要注意应力操纵管的安装位置，要严格依照说明书的规定进行 ）11） 安装接线端子和冷缩密封管：测量好电缆固定位置和各相引线所需长度，锯掉多余的引线 测量接线端子压接芯线的长度，按尺寸剥去主绝缘层，，压接线端子处置压接处的毛刺，接线 端子与主绝缘层之间用用绝缘带包平（压接痕也要包平），套冷缩密封管技术参数产品名称 测试项目测试方法测试结果结果35KV105KV, 1min未闪络，未、 J 1 V V户105KV, 1min不闪络，不击穿击穿通过局部放电试验39KV下放电■不大于20PCA、B、C三相在39kv下 放电■为4pc通过工频耐压其中加热5h，冷却 3h。
加热时导体温度95°C,共三次循环按标准要求完成三次负荷循 环试验由以下试验评 定冲击电压试验25KV,正负极性各10次，允许闪络一次，但不计入总试25KV，未闪络，未击穿通过负极性直流电压试验156KV, 15min不闪络，不击穿156KV，15min 未闪络，未击穿通过4H工频电压试验104KV, 4h不闪络，不击穿104KV，4h未闪络，未击通过穿七、产品检测报告頁刪晦官囲豳非网上P5假证书检测报告Test Rcpori3m -d iiE却 冲 丛 立 吁W 氏 HCe^4f^!・F沃d冷陀》电宦八序盹・駁咖单1ilicw■hun-.KVi^us 金為閨韬鴛甲心lELC^AE.CHIMA?VrSt. FUR： QUAL!TV!I LI VIKPJ WIR>. □ViD C'AHLL官网：in/报告编号：CT17-01501-1ITlEPiMPKiS lelEPii^pE4K : £ q V X・lEh# M S IPCfr I* . IB ■ « II, ■ ,1. 屯甲tfelUl —E - I 1.・.丁 R r 申 ：0W«I。
