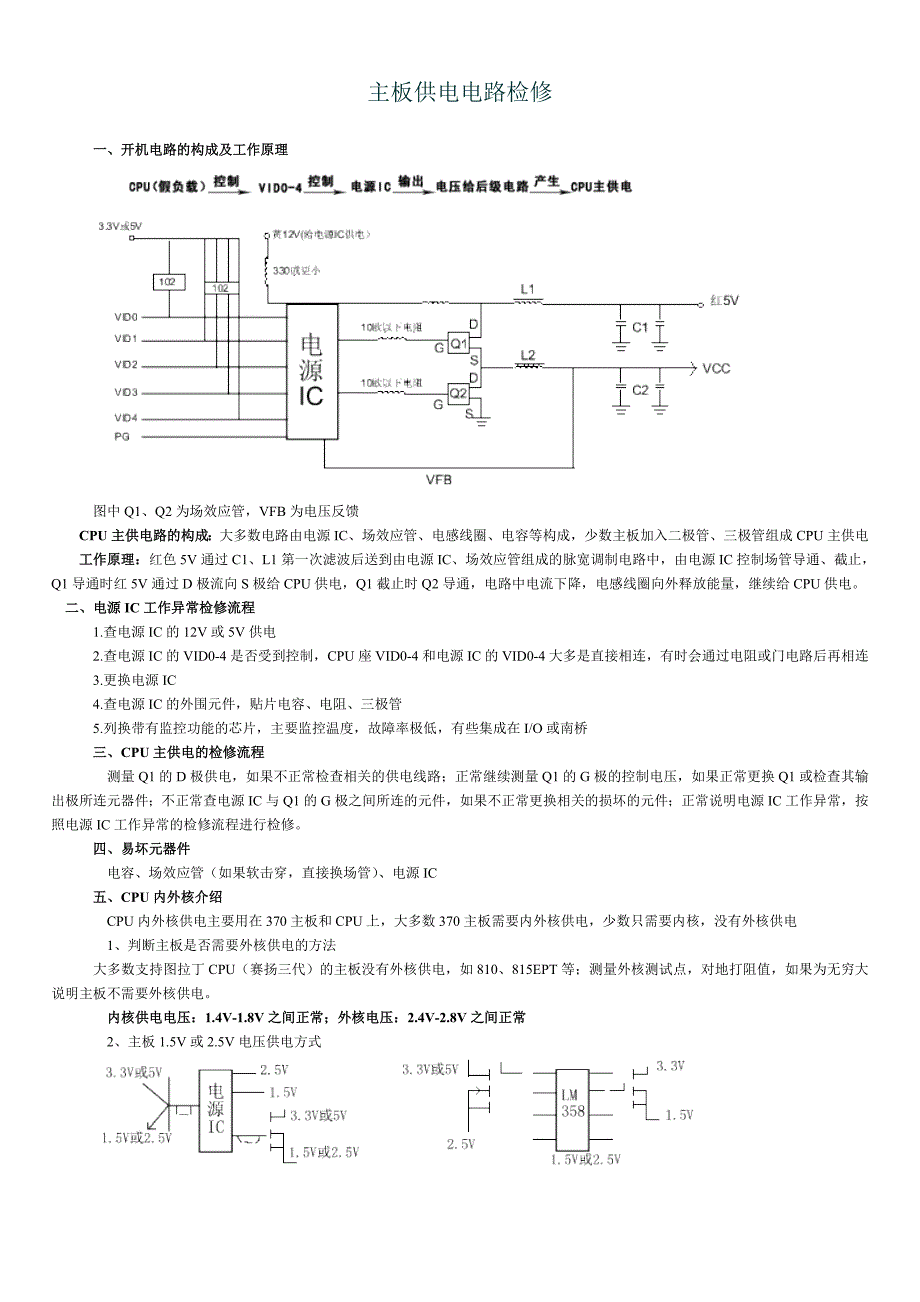

主板供电电路检修 一、开机电路的构成及工作原理 图中Q1、Q2为场效应管，VFB为电压反馈 CPU主供电路的构成：大多数电路由电源IC、场效应管、电感线圈、电容等构成，少数主板加入二极管、三极管组成CPU主供电 工作原理：红色5V通过C1、L1第一次滤波后送到由电源IC、场效应管组成的脉宽调制电路中，由电源IC控制场管导通、截止，Q1导通时红5V通过D极流向S极给CPU供电，Q1截止时Q2导通，电路中电流下降，电感线圈向外释放能量，继续给CPU供电 二、电源IC工作异常检修流程 1.查电源IC的12V或5V供电 2.查电源IC的VID0-4是否受到控制，CPU座VID0-4和电源IC的VID0-4大多是直接相连，有时会通过电阻或门电路后再相连 3.更换电源IC 4.查电源IC的外围元件，贴片电容、电阻、三极管 5.列换带有监控功能的芯片，主要监控温度，故障率极低，有些集成在I/O或南桥 三、CPU主供电的检修流程 测量Q1的D极供电，如果不正常检查相关的供电线路；正常继续测量Q1的G极的控制电压，如果正常更换Q1或检查其输出极所连元器件；不正常查电源IC与Q1的G极之间所连的元件，如果不正常更换相关的损坏的元件；正常说明电源IC工作异常，按照电源IC工作异常的检修流程进行检修。
四、易坏元器件 电容、场效应管（如果软击穿，直接换场管）、电源IC 五、CPU内外核介绍 CPU内外核供电主要用在370主板和CPU上，大多数370主板需要内外核供电，少数只需要内核，没有外核供电 1、判断主板是否需要外核供电的方法 大多数支持图拉丁CPU（赛扬三代）的主板没有外核供电，如810、815EPT等；测量外核测试点，对地打阻值，如果为无穷大说明主板不需要外核供电 内核供电电压：1.4V-1.8V之间正常；外核电压：2.4V-2.8V之间正常 2、主板1.5V或2.5V电压供电方式 注：3.3V或5V一般由电源线直接提供，图中画有虚线地方可能经过元器件常见主板开机电路图一、开机线路图 1、VIA大多由南桥开机，有83977EFI/O的由I/O开机 2、inter主板较，83627高进高出，8702、8712低进低出 3、SIS开机电路4、VIA多，370、462主板常见 故障现象：无法软关机，开机不稳定时好时坏，多为门电路坏 二、I/O开机图 1、132门电路容易损坏 2、83627I/O中第67脚有3.3V高电平（点PWR不机，且67脚有3.3V电压为I/O坏，少数为南桥坏） 3、83627第67脚为0V，查南桥待机电压，拆下I/O测 4、83627第67脚为0V-1V，I/O坏 5、83627I/O损坏的故障现象：不开机、能开机不能关机、复位灯常亮主板接口电路维修一、主板键盘、鼠标口维修 说明：1、4针是信号线，对地打阻值数值600左右，且相差不大，6针为供电脚，大多由电源红线提供，有时也会通过跳线再与供电相连，其它针为地线或空脚 上图是键盘、鼠标接口的电路图，紫线供电是为了实现键盘开机，网络唤醒，挂起到内存等功能（跟开机有关的电路都是由紫线供电）2、键盘、鼠标口损坏检修 (1)、如果对阻值比正常值高，屈向于无穷大：查电感、保险（故障率高）、I/O、南桥（故障率低）、跳线 (2)、比正常值低，屈向于短路：查电容、I/O或南桥 (3)、如果对阻值正常，可能为接口、BIOS、I/O或南桥损坏 二、主板USB接口说明： 1针为供电脚，大多由红线提供，因此常与鼠标键盘的供电同路，2、3针为信号线，对地阴值500左右，且相差不大，4针为地线电阻器的识别分类及测量一、 单位：欧姆(Ω) 1MΩ=1000kΩ 1kΩ=1000Ω 符号： “Ｒ” 国内符号 国际符号二、电阻的种类： 贴片电阻 金属膜电阻 碳膜电阻 水泥电阻 特殊电阻 1、贴片电阻： 符号：“Ｒ”，“ＲＮ”（黑底白字） 贴片电阻分为单个贴片电阻和排阻 单个贴片电阻 排阻（“RN RA RP NR”表示，有８脚、１０脚、１６脚） 2、金属膜电阻： 符号：“ＲＪ” 外型小，功率小，1/8W,1/4W3、碳膜电阻： 符号：“ＲＴ” 外型大，功率大一些，1/2W,1W,3W 4、水泥电阻：外型更大，功率最大，5W,10W三、 读取阻值： 贴片电阻上面白字如：103 472 330 220等，数值的前两位是有效数，第三位是倍数，例： 103 有效数是10，3是倍数，它的阻值是 10Ω*103=10kΩ 472 有效数是47，2是倍数，它的阻值是 10Ω*102=4.7kΩ 四位数电阻：前三位为有效数，第四位为倍数，计算方法同上（1001 1002 4705） 含有字母的电阻：R39 3R3 33R R330 56R0 10R0，R在这里是小数点的意思，如果R在第一位则去掉R，按三位计算 色环电阻读取阻值： 色环电阻四道色环，一、二道为有效数，三道为倍数，四道为误差值R=AB*10C五道色环，一、二、三道为有效数，四道为倍数，五道为误差值R=ABC*10D颜色有效数字倍乘数每次许误差黑０100 棕１101 红２102 橙３103 黄４104 绿５105 蓝６106 紫７107 灰８108 白９109 金 10-1+/-5%银 10-2+/-10% 即无金色也无银色的色环电阻叫精确电阻四、电阻的作用： 电阻串联：起降压限流的作用 电阻并联：起分压分流作用 电阻并联：电路各部分电压相等。
电阻串联：电路各部分电流相等五、电阻的测量及好坏判断 1、电阻测量 贴片单个电阻测两端 八脚排组分别测对脚，共四组 十脚排组分别测对脚，如果两端两组阻值为10kΩ，中间三组阻值分别为20kΩ，中间三组是10*2的关系 十六脚跟八脚一样测量 2、好坏判断 电阻坏：(1)、阻值变大或无穷大 (2)、万用表显示“１”六、电阻的代换原则 1、精确电阻必须原值代换 2、普通电阻代换可比原值相差+/-10%左右 3、标阻值相同情况下，功率大的可代换功率小的 4、保险电阻与普通电阻相似，对这种电阻不要用普通电阻去代替 5、电源管理芯片，时钟芯片周围的电阻要原值代换七、特殊电阻 1、热敏电阻： 符号“RT”，起保护作用，监测温度 热敏电阻分两种：(1)、随温度升高，阻值增大 (2)、随温度升高阻值减小 热敏电阻测量要加温测量 2、保险电阻： 符号：“F、FS、FP、R”，起保护作用 测量：好的长响，坏的显示“１” 3、可变电阻： 可变电阻的总阴值测两个静片 好坏判断：(1)、测两静片显示“１” (2)、测一动一静，调十字阻值不动主板常见故障检修一、测试点正常CPU不工作检修 检测卡代码“FF”，供电、时钟、复位、PG都正常CPU不工作 1、刷BIOS（PLCC方形封装的BIOS座容易接触不良或座虚焊） 2、CPU座虚焊（P4主板中CPU座虚焊是通病） 3、检测卡代码“C0、CF、F0”：CPU座虚焊、时钟芯片、超频，可能导致CPU频率识别错误、挑CPU、蓝屏死机等故障 4、更换I/O芯片 二、复位不正常检修 1、478主板（462）不上CPU或假负载无主供电、无复位、无法关机。
2、遇不能关机复位灯常亮，先修复位（查主供电、内存和AGP供电和南北桥通信电压） 3、BIOS芯片击穿也会导致复位灯常亮（故障率极低） 4、复位灯常亮也和I/O芯片有关系，83627HF最易导致复位灯常亮 5、32.768的晶振坏：不开机、不复位、不走代码 6、主板上集成设备：声卡、网卡、75232串口芯片，都可能导致复位灯常亮 7、南桥虚焊也会导致复位灯常亮 8、CMOS跳线错有时不复位 9、复位电路有电容漏液 10、I/O坏、南桥坏 三、不能开机 1、一些主板，不插CPU不开机 2、换电源有时可解决 3、CMOS电池没电 4、CMOS跳线 5、主板上粘有导电物 6、PCB有断线 7、电源控制芯片坏 8、逻辑门电路坏 9、实时时钟坏 10、I/O芯片坏 11、南桥坏 四、供电不正常 1、一些主板不插CPU供电不正常 2、电源插座+5V、+12V、+3.3V不正常 3、板上沾有导电物 4、板上有一个或多个芯片短路 5、PCB有断线 6、与+5V相连的电感线圈、电解电容 7、场效应管、与场效应管相连的电感线圈、电解电容 8、电源控制器和外围电路 9、查南北桥、I/O、时钟发生器、BIOS供电 五、时钟不正常 1、查时钟芯片和外围电路：晶振、滤波电容、供电 2、板上粘有导电物、PCB断线 3、北桥损坏会导致时钟芯片输出部分无波形（如果AGP无时钟，北桥可能损坏） 六、自动开机 1、一些主板不插CPU、内存、显卡等会自动开机 2、BIOS设置有问题 3、与开机相关的电容漏电 4、PWR相关电路并入一个电容 5、逻辑门电路坏、I/O芯片坏、南桥坏 七、CPU不工作 1、换CPU、电源 2、刷BIOS、BIOS座接触不好、BIOS供电、CS、OE、地址线、数据线 3、CMOS放电，重新设置BIOS，电池是否有电、跳线 4、I/O坏导致BIOS的总线不正常，CPU也不工作 5、I/O、南北桥供电不正常，南北桥虚焊 6、CPU槽脏、针脚坏、接触不好 。
