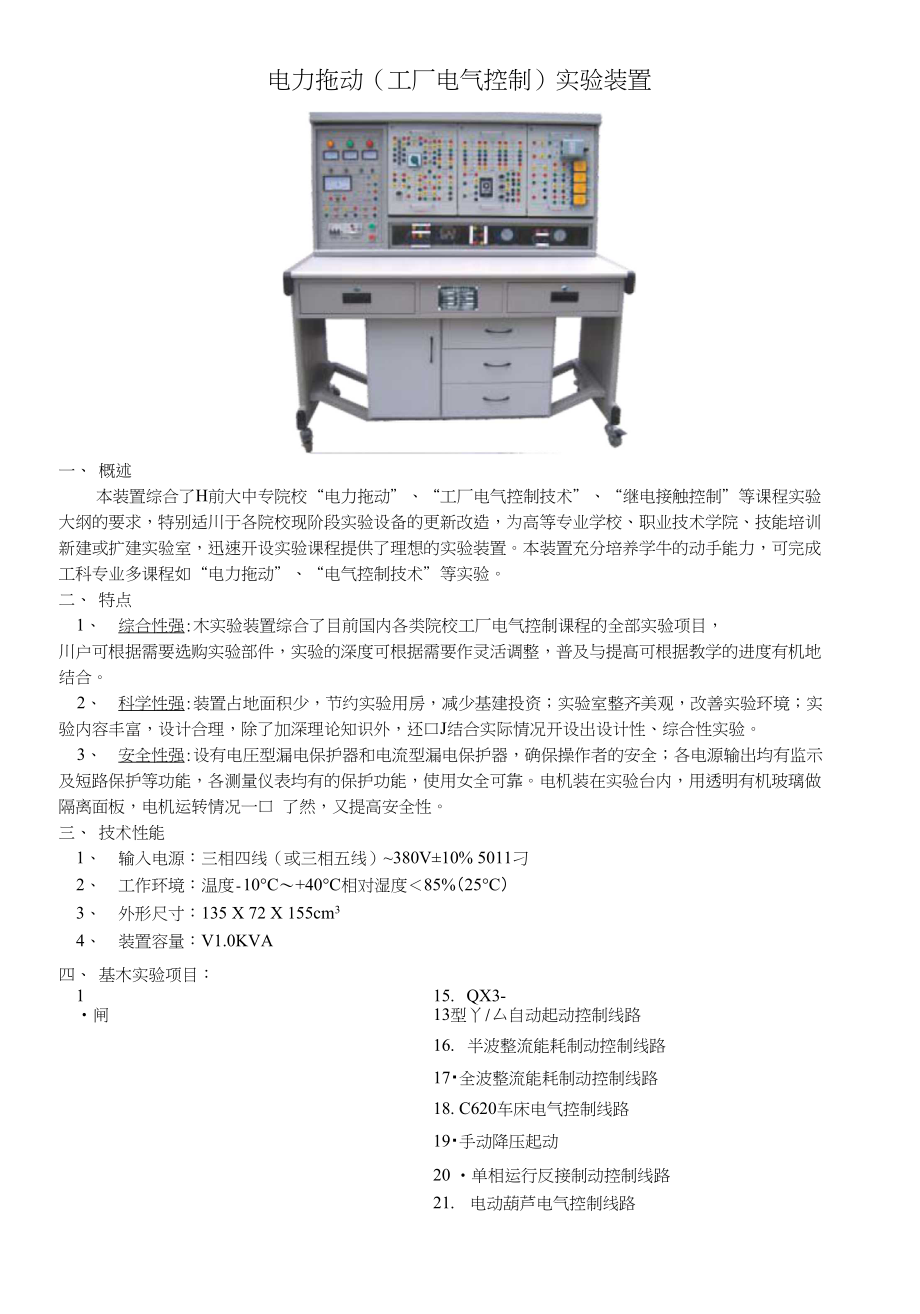

电力拖动（工厂电气控制）实验装置一、 概述本装置综合了H前大中专院校“电力拖动”、“工厂电气控制技术”、“继电接触控制”等课程实验 大纲的要求，特别适川于各院校现阶段实验设备的更新改造，为高等专业学校、职业技术学院、技能培训 新建或扩建实验室，迅速开设实验课程提供了理想的实验装置本装置充分培养学牛的动手能力，可完成 工科专业多课程如“电力拖动”、“电气控制技术”等实验二、 特点1、 综合性强:木实验装置综合了目前国内各类院校工厂电气控制课程的全部实验项目，川户可根据需要选购实验部件，实验的深度可根据需要作灵活调整，普及与提髙可根据教学的进度有机地 结合2、 科学性强:装置占地面积少，节约实验用房，减少基建投资；实验室整齐美观，改善实验环境；实 验内容丰富，设计合理，除了加深理论知识外，还口J结合实际情况开设出设计性、综合性实验3、 安全性强:设有电圧型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监示 及短路保护等功能，各测量仪表均有的保护功能，使用女全可靠电机装在实验台内，用透明有机玻璃做 隔离面板，电机运转情况一口 了然，又提高安全性三、 技术性能1、 输入电源：三相四线（或三相五线）~380V10% 5011刁2、 工作环境：温度-10C〜+40C相对湿度＜85%（25C）3、 外形尺寸：135 X 72 X 155cm34、 装置容量：V1.0KVA四、 基木实验项目：1 •闸刀开关正转控制线路2. 接触器点动止转控制线路3. 具有口锁的正转控制线路4. 具有过找保护的正转控制线路5. 倒顺开关控制正反转控制线路6. 接触器联锁的正反转控制线路7. 按钮联锁的正反转控制线路8. 按钮接触器复合联锁控制线路15. QX3-13型丫/厶自动起动控制线路16. 半波整流能耗制动控制线路17・全波整流能耗制动控制线路18. C620车床电气控制线路19・手动降压起动20 •单相运行反接制动控制线路21. 电动葫芦电气控制线路22. C6163车床电气控制线路9.自动往返行程控制线路23.控制电路联锁控制线路10.接触器控制串联电阻降床起动线路24.主电路联锁控制线路11.时间继电器控制串联电阻降床控制线路25.直流电机启动12.手动Y/△降压起动26.•苴流电机的调速13.接触器控制Y/△降压起动27.直流电机的反速14.时间继电器控制Y/△降压起动28.直流电机制动实验利用上述28项实验元器件，还可完成几十项实验，在此不一一举例。
五、装置的配备木装置主要由电源仪器控制屏、挂箱、实验桌、电机及专用导线组成一） 电源仪器控制屏控制屏为双层亚光密纹喷塑结构，铝质血板，为实验提供三相交流电源、测量仪表及安全保护装置1、 三相电源输入指示灯，指示外部电源与实验通断情况2、 三相线电压指示交流电压表，450V, 3只3、 三相四线电源输出，具有过载、短路、漏电保护4、 5A交流电流表1只5、 四路电流测量插座二） 实验桌实验桌主体为双层铁质亚光密纹喷犁结构，桌而为防火、防水、耐磨高密度板，造型美观大方三） 实验挂箱1、 继电接触控制（一）熔断器五只，按钮一只（绿），变压器一只（380/36+6.3）,转换开关一只，信号灯三只，整流电路， 能耗制动电阻（510Q/50W）,交流接触器一只，热继电器一只2、 继电接触控制（二）行程开关四只，倒顺开关一只，热继电器一只各器件的工作端子均己引到而板上，供实验接线用3、 继电接触控制（三）交流接触器三只，通电延时时间继电器一只，热继电器一只，控制按钮三只（二绿一红）各器件的 工作端子均已引到血板插座上，供实验接线用4、 直流电机调速与工作电源挂箱提供0〜220V/2A直流电源和直流电机调速（Ra、Rf）组件。
5、 冇•流电机一台（200W）,固定在控制屏右下方，透过透明有机玻璃能看清电机的工作状况6、 交流三相鼠笼电机二台（•△ 380V）,固定在控制屏右下方，透过透明有机玻璃能看清电机的工作 状况7、 实验连接线：采用高可靠护套结构手枪插连接线，里而采用无氧铜扌山丝而成，头发丝般的多股线， 外包聚氯乙烯绝缘层，具有柔软、耐压、韧性好等优点，插头采用实芯铜质件外套彼轻铜弹片，接触优良8、 工具：配备MF-47万用表一只,尖嘴钳一把,"-、+"字螺丝刀各一把游：13646571334）。
