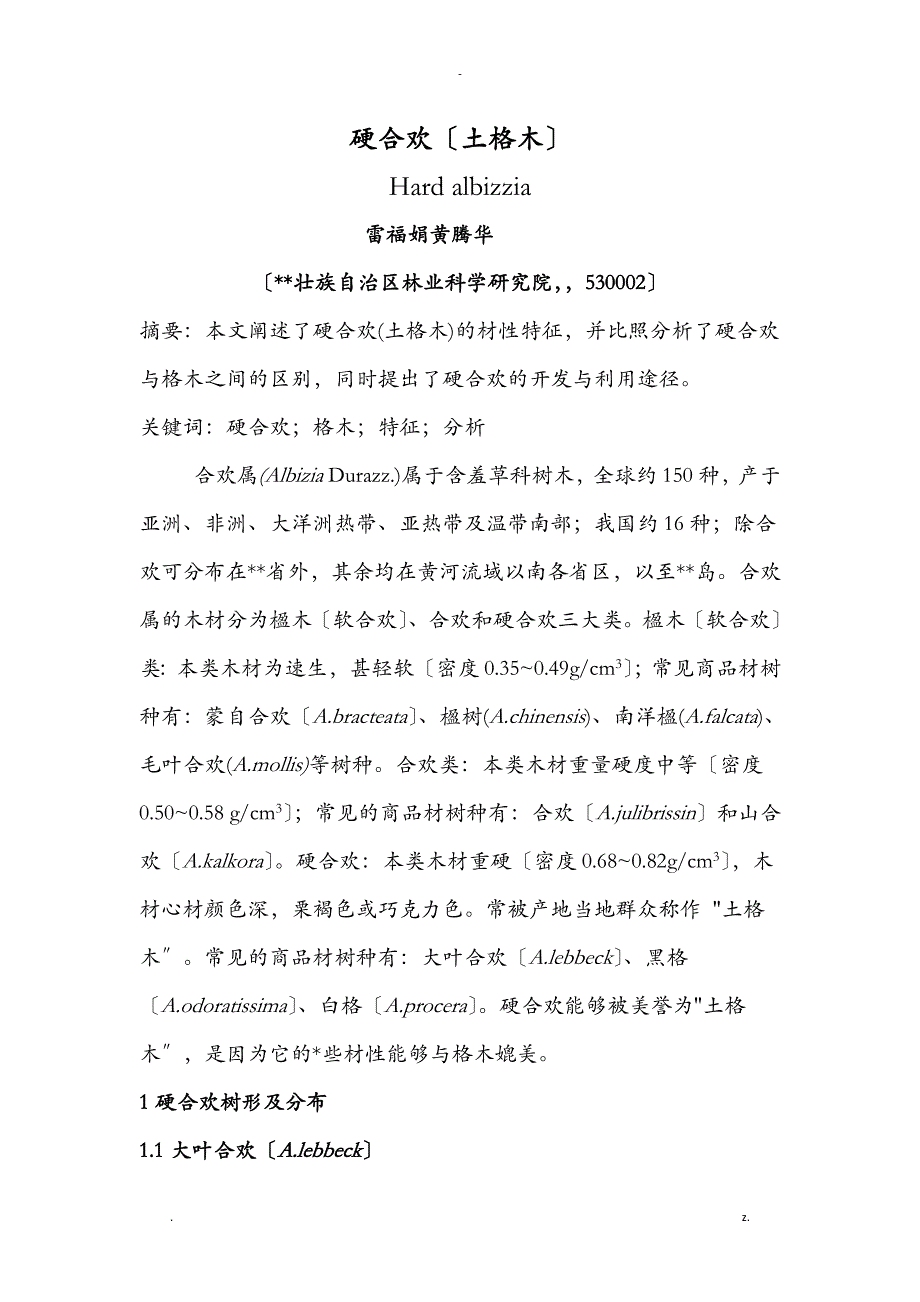

硬合欢〔土格木〕Hard albizzia雷福娟黄腾华〔**壮族自治区林业科学研究院，，530002〕摘要：本文阐述了硬合欢(土格木)的材性特征，并比照分析了硬合欢与格木之间的区别，同时提出了硬合欢的开发与利用途径关键词：硬合欢；格木；特征；分析合欢属(Albizia Durazz.)属于含羞草科树木，全球约150种，产于亚洲、非洲、大洋洲热带、亚热带及温带南部；我国约16种；除合欢可分布在**省外，其余均在黄河流域以南各省区，以至**岛合欢属的木材分为楹木〔软合欢〕、合欢和硬合欢三大类楹木〔软合欢〕类：本类木材为速生，甚轻软〔密度0.35~0.49g/cm3〕；常见商品材树种有：蒙自合欢〔A.bracteata〕、楹树(A.chinensis)、南洋楹(A.falcata)、毛叶合欢(A.mollis)等树种合欢类：本类木材重量硬度中等〔密度0.50~0.58 g/cm3〕；常见的商品材树种有：合欢〔A.julibrissin〕和山合欢〔A.kalkora〕硬合欢：本类木材重硬〔密度0.68~0.82g/cm3〕，木材心材颜色深，栗褐色或巧克力色常被产地当地群众称作 "土格木〞常见的商品材树种有：大叶合欢〔A.lebbeck〕、黑格〔A.odoratissima〕、白格〔A.procera〕。
硬合欢能够被美誉为"土格木〞，是因为它的*些材性能够与格木媲美1硬合欢树形及分布1.1大叶合欢〔A.lebbeck〕别名：阔荚合欢、缅甸合欢、印度合欢、夜和树、火七树乔木，高达20m；原产热带非洲及亚洲，现广布于热带地区以南，****以南和**岛**、万宁，****、**以南，**渡口等地均有栽培1.2黑格〔A.odoratissima〕别名：香合欢、香须树、黄豆树、乌格、白丝绒、黑心木乔木，高达20米，胸径60cm；分布**东**、高州以南和**岛，**武鸣、大新、宁明、龙州、那坡、隆林、田阳、、都安、东兰等地；**西南部罗甸、望谟、册亨，**中部和南部，**南部米易、会理印度、缅甸、越南、马来西亚也有分布南部平阳有栽培1.3白格〔A.procera〕别名：红荚合欢、菲律宾合欢、白相思、暮婆树、黄豆树、白其春乔木，高达25m，胸径1m；分布**、**高要鼎湖山和**岛，**南部，**西南部盈江、、西双版纳；印度、缅甸、老挝、马来西亚、菲律宾也有分布白格树如图1~图3所示图1-白格树形图图2-白格树干图图3-白格树叶图2硬合欢木材特征2.1木材构造木材心边材区别明显，边材黄白至黄褐色，心材黑褐色、巧克力色或浅紫褐色，常有暗红褐色条纹。
木材有光泽，无特殊气味和滋味生长轮略明显，散孔材或半环孔材；管孔甚少，或甚少至少中等大小，在肉眼下明显；分布略均匀，单管孔及少数径列复管孔局部管孔中含有侵填体；树胶丰富单穿孔，管间纹孔式互列轴向薄壁组织在肉眼下明显；环管束状，翼状，稀聚翼状和轮界状；菱形晶体数多木纤维壁薄至厚，分隔木纤维甚多；具胶质纤维木射线非叠生，单列射线高1~12细胞，多列射线宽2~3细胞，高5~27细胞，射线组织同形单列及多列硬合欢的实物如图4~图5所示，宏观构造如图9所示，微观构造如图10~图11所示2.2木材物理力学性质纹理斜或交织，构造细而匀；木材重硬，干缩小，易加工，枯燥后不裂；心材耐腐；冲击韧性中或高图4-硬合欢木块图图5-硬合欢原木图3硬合欢与格木比照分析格木〔Erythrophleum fordii〕是众所周知的优良用材树种属于苏木科格木属常绿乔木，高达30米，胸径可达1.2米；格木主产于越南及我国两广、、**等地，国家Ⅱ级重点保护野生植物，现**勐腊、**有栽培格木是珍贵的硬材树种，由于木材坚硬耐腐，产地群众称为之"铁木〞史料记载，**容县的真武阁建于1573年，全部用格木心材建成，至今已经历了410余年尚完好无损，足见格木的材质巩固耐用。
心边材区别明显，心材红褐或深褐色，边材黄褐色木材有光泽；无特殊气味和滋味生长轮不明显；散孔材；管孔略少，略小至中，在肉眼可见；大小一致，分布均匀；单管孔，少数呈短径列复管孔〔2~3〕，树胶常见；单穿孔，管间纹孔式互列轴向薄壁组织量多；翼状，短聚翼状及轮界状；菱形晶体常见，分室含晶细胞可连续至10个或以上木纤维壁厚，少数壁薄，具胶质纤维木射线局部整齐斜列；单列射线多，高1~15细胞；多列射线宽2细胞；高5~20细胞，射线组织同形单列或多列，射线细胞含少量树胶纹理交织，构造细而均匀；甚重硬〔密度0.840~0.888 g/cm3〕，干缩大，尺寸不稳定；耐腐性很强格木宏观构造如图6所示，微观构造如图7~图8所示图6-格木宏观横切面图7-格木微观横切面图8-格木微观弦切面图9-硬合欢宏观横切面图10-硬合欢微观横切面图11-硬合欢微观弦切面表1-硬合欢与格木构造比照木材名称管孔管孔内含物薄壁组织射线硬合欢散孔材具填体，树胶丰富环管束状，翼状，稀聚翼状和轮界状木射线非叠生，射线组织同形单列和对列格木散孔材树胶常见轴向薄壁组织量多；翼状，短聚翼状及轮界状木射线局部整齐斜列；射线组织同形单列及多列木材名称颜色纹理干缩性硬度、强度密度耐腐性硬合欢黑格边材黄白至黄褐色，心材黑褐色或巧克力色，常有暗红褐色条纹纹理斜或交织干缩小〔体积干缩系数0.440%~0.426%)，易加工，枯燥后不裂中至硬，强度中0.82 9g/cm3心材耐腐，抗虫性强白格边材黄白至黄褐色，心材浅紫褐色，常有暗红褐色条纹纹理斜或交织干缩小〔体积干缩系数0.428%)，易加工，枯燥后不裂中至硬，强度中0.682 g/cm3心材耐腐，抗虫性强大叶合欢边材黄白至黄褐色，心材黑褐色或巧克力色，常有暗红褐色条纹纹理斜或交织干缩小〔体积干缩系数0.390%)，易加工，枯燥后不裂中至硬，强度中0.577 g/cm3心材耐腐，抗虫性强格木边材黄褐色，心材红褐或深褐色纹理交织干缩大〔体积干缩系数0.653%〕，尺寸不稳定甚硬，强度大0.840~0.888 g/cm3耐久性很强，能抗白蚁及海生钻木动物危害表2-硬合欢与格木材性比照通过硬合欢、格木两类木材的比照，硬合欢在构造上相当接近格木，所以木材宏观与格木有些相似。
硬度比格木低；硬合欢中的黑格的密度与格木相当尺寸稳定性比格木稳定的多4硬合欢开发与利用硬合欢各方面材性优良材色雅致，似核桃木，尤其是大叶合欢和黑格，在国际市场大叶合欢有"东印度核桃木〞之称耐腐抗虫，干缩系数小，尺寸稳定性好因此硬合欢木加工成实木地板，实木家具和实木门等木制品不仅耐腐、抗虫，且不开裂不变形因此硬合欢类树种是值得保护和开展的近几年由于**野生硬合欢类树木被砍伐严重，一些地方特别是**地区已经濒临绝种所以急需开展人工种植林补充商品用材市场的缺口参考文献：[1]成俊卿，杨家驹，*鹏. 中国木材志[M]. ：中国林业，1992.[2]徐有芳，江泽慧，*永龙等.木材工业实用大全[M]. ：中国林业，2003.. z.。
