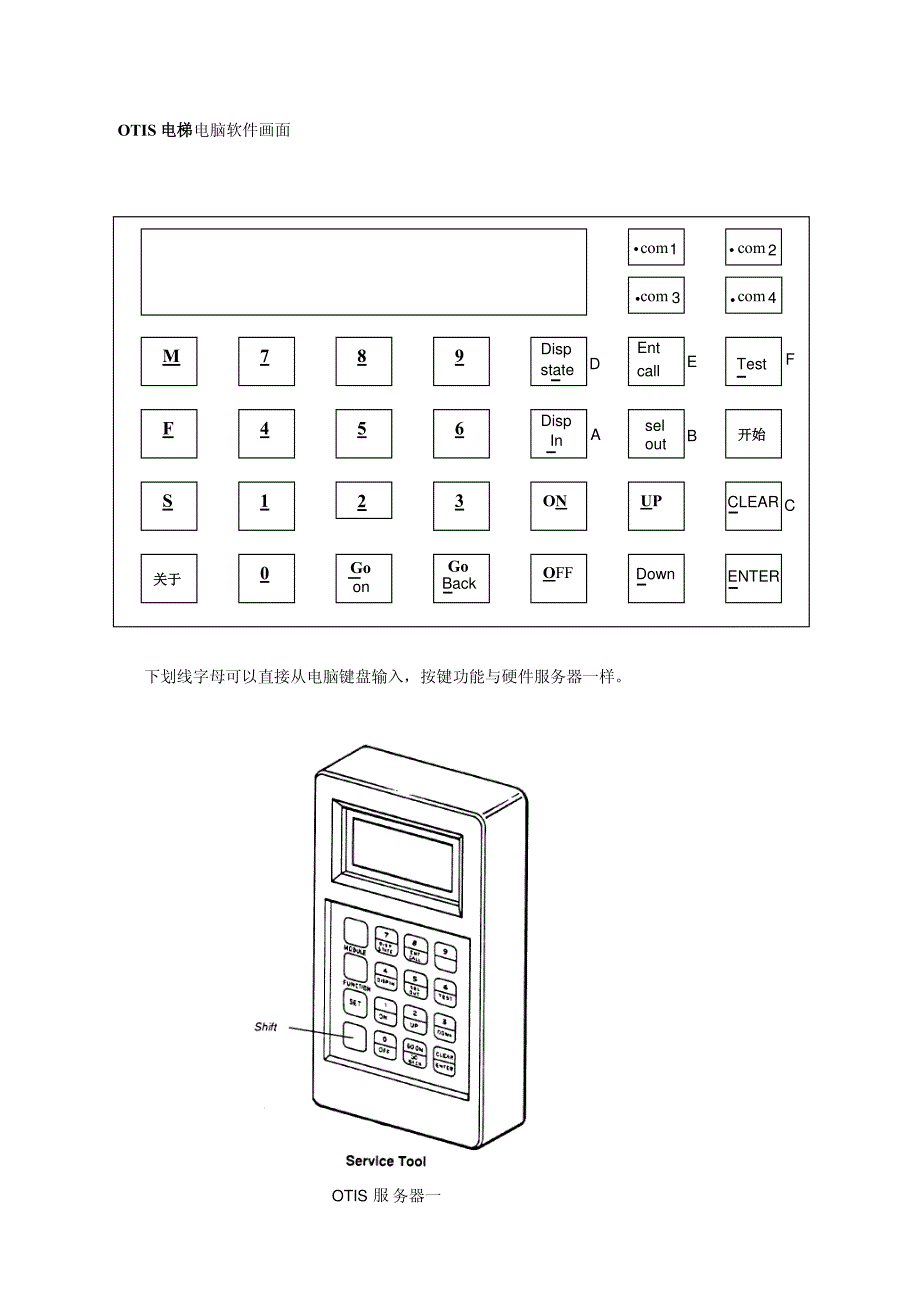

OTIS 电梯电梯电脑软件画面 下划线字母可以直接从电脑键盘输入，按键功能与硬件服务器一样 M S F 9 8 7 4 com com com com 关于关于 开始开始 6 5 UP ON 3 1 2 OFF Go Go 0 Disp state 12 34 • • • • Ent call Test sel out Disp In Down CLEAR ENTER on Back D E F B C A OTIS服务器一 概述概述 是利用 MECS 的模块化控制系统，它由四个模块（或称子系统）构成分别为： OCSS—OPERATIONAL CONIROL SUBSYSTEM 操作控制子系统 MCSS—MOTION COMMAND SUBSYSTEM 运行指令子系统 DCSS(DISS)—DOOR CONIROL SUBSYSTEM 门控制子系统 DBSS—DRIVE AND CONIROL SUBSYSTEM 驱动及制动子系统 各子系统之间通过串行通信线（SERIAL LINE）连接来相互交换信息，共同完成电梯的控制功能 服务器使用指南服务器使用指南 键盘控制 服务器面板上有 16 个按键，各按键在面板上的分布如下： 按按 键键 功功 能能 MODULE 按此键能进入或返回模块（MODULE）菜单（OCSS，MCSS，DISS，DBSS） FUNCTION 按此键能进入或退出功能（FUNCTION）菜单（MONITOR,TEST,SETUP） SET 按此键能进入或退出设置（SET）菜单 蓝 键 按此键能启动蓝白双色键的蓝色功能，按此键后，液晶显示屏的第一行的第一个 字位上会出现一个闪烁的光标，以示之后必须再按另一个键才能完成某条指令。
0 OFF 表示十进制的“0” 无用 1 ON 表示十进制的“1” 无用 2 UP 表示十进制的“2” 向上（UP）方向选择键 3 DOWN 表示十进制的“3” 向下（DOWN）方向选择键 4 DISP IN 表示十进制的“4” 表示十六进制的“A” 5 SEL OUT 表示十进制的“5” 表示十六进制的“B” 6 表示十进制的“6” 表示十六进制的“C” 7 DISP STATE 表示十进制的“7” 表示十六进制的“D” 8 ENT CALL 表示十进制的“8” 表示十六进制的“E” 9 TEST 表示十进制的“9” 表示十六进制的“F” GO ON GO BACK 按此键能看到后一屏的一系列数据（也就是“往下翻一屏” ） 按此键能看到前一屏的一系列数据（也就是“往前翻一屏” ） CLEAR ENTER 按此键能删除使用者刚输入的数据（在没有按“ENTER”前可用于修改） 按此键能输入数据或指令 OTIS模块化电梯 服务器简介：服务器简介： 1、 服务器用于所有 OTIS 模块化电梯系统，包括 SPEC90GR、AMMA D、E311 、E411 用来监控、测试和设置特定的状态、条件、参数。
2、 模块化电梯包括的各“子系统”或称“模块”不局限于应用于一种梯型中 3、 对于 MRQ 和 GRMMA D 型电梯，服务器只能进入其 OCSS 子系统中 4、 一个 8 脚专用插头可以使服务器直接连接到每一个子系统模块上 服务器在服务器在 OCSS 上的使用上的使用 1、 把服务器插入 OCSS 的 RCB 板上， 2、 服务器的插入并不会改变电梯的运行状态， 3、 服务器每次插入板上均要进行自检，几秒后首先显示于屏上的是自检成功 OK, 4、 现在可按“MODULE”键，进入所希望的子系统 5、 显示将是： OCSS=1 MCSS=2 DCSS=3 DBSS=4 6、 按“1”键，选 OCSS 系统 7、 服务器在 OCSS 系统使用的操作树状图如下： 模块层模块层 功能层功能层 设置层设置层 (MODULE ) （（FUNCTION）） (SET) STS- C=1 MONITOR=1 STS- 1=2 GROUP=3 RSL- IO=1 TEST=2 LOG=2 OCSS=1 SELFTEST=3 PART=4 INSTALL=1 POSITION=2 SETUP=3 ALLOWED=3 I/O=4 DCS=5 8、 由上可见，服务器所进入的 OCSS 控制模块有 3 层：即模块层、功能层、设置层。
设置层是服务器具体 执行某一具体任务的最后目的地， 要进入某一设置层项， 只需照上从左至右按右边的数字键即可 例如： 要执行“SELFTEST” （系统自检） ，只要依次按 M、1、2、3 即可；进入其它的控制模块如 MCSS DCSS DBSS 其结构也类似于此，同样包括模块层、功能层、设置层只不过在功能层和模块层有不同的菜单 选项而已 服务器在各子系统中的具体应用：服务器在各子系统中的具体应用： 格式如下： 1、 按键操作顺序 2、 按键操作的所能完成的具体功能（目的） 3、 服务器上的显示说明 下面以监控单梯为例： 首先把服务器插到 OCSS 板上的对应插座内，若服务器功能正常，则服务器的显示屏会显示： SELF TEST OK- MECS MOOE 表示服务器自检正常，可以使用接下来就要选控制模块，按一下“MODULE”键（MODULE 即模块） 服务器显示可供选择的模块菜单： OCSS=1 MCSS=2 DCSS=3 之后按“1”键表示模块层选中 OCSS，则服务器会显示功能层菜单： MONITOR=1 TEST=2 SETUP=3 表示有 3 种功能：MONITOR（监控） 、（监控） 、TEST（测试） 、（测试） 、SETUP（设置）（设置）可供选择，按“1”键，选择 “监控”功能，则服务器接着显示功能层的子菜单—设置层的可选菜单： STS- C=1 STS- 1=2 GROUP=3 “1”表示单梯的状态， “2”表示双梯群控的状态， “3”表示多梯群控的状态，现在要监控单梯的状态， 所以再按“1”键，则服务器上显示： 0122 333 44 5555 667 U88D88 9 选择了设置层的菜单后，服务器的显示内容会随着不同的设置菜单而不同，上面显示中的诸如 0、、1、、22 是不同的显示位，而不是显示位上的具体内容，具体内容会在后面说明，比如显示位 0 处出现字母“A” 表示此梯的代号为 A 梯，显示位 1 处出现字母“U”表示此电梯正在向上运行，显示位 22 处出现 “03” 表示此电梯正处于 4 楼等等，如此类推。
服务器在服务器在 OCSS 系统的使用指南：系统的使用指南： MODULE （模块层） ：（模块层） ：OCSS 1 （控制操作系统）（控制操作系统） FUNCTION （功能层） ：（功能层） ：MONITOR 1 （监控）（监控） SET （设置层） ：（设置层） ：STS- C 1 （单梯状态）（单梯状态） 目的：监控单梯轿厢在井道里的运行状态（STS- C 即轿厢状态的英文缩写） 以上表示依次按了“MODULE” 、 “1” 、 “1” 、 “1”键，可以达到监控单梯轿厢在井道里的运行状态，之 后服务器上会显示： 0122 333 44 5555 667 U88D88 9 其中显示位 0= 电梯的 OCSS 板的代号比如 A 表示服务器进入的是 A 梯的 OCSS 系统，监控的是 A 梯的运行状态 显示位 1= U 表示 UP（电梯正在上行）或 D 表示 DOWN（电梯正在下行）或表示“- - ”表示电梯 处于停止状态 显示位 22=电梯所处的实际楼层如 00 表示处在 1 楼，01 表示处在 2 楼，如此类推 显示位 333= 电梯所处的“运行模式”或称“操作模式” （OPERATIONAL MODE） 。
如 NOR 表示 “正常”运行模式，IDL 表示“空载无人呼梯”运行模式，祥见“运行模式”清单 根据显示位 333 的内容即可判断出电梯现在所处的运行状态 显示位 44= 运行系统即电梯的状态Mu 表示向上运行，Md 表示向下运行，M- 表示无运行方向， M*表示无运行方向且具体楼层不清楚 显示位 5555= 前门及后门（如果有的话）的状态 ［［ ］］表示门已经开尽开好 ］ ［］ ［ 表示门已经关尽关好 ＜＜ ＞＞表示门正在打开 ＞＜＞＜ 表示门正在关闭 显示位 66= 所要模拟输入在呼梯层数如 02 表示要用服务器模拟输入一个到 3 楼的呼梯信号， 按所要呼的楼层所对应的数字键后再按“ENTER”键，就可以输入一个对应的呼梯信 号，电梯在允许的允许模式时，会响应呼梯而的井道内运行至所呼楼层 显示位 7= 所模拟的呼梯类型C 表示内呼，U 表示上行外呼，D 表示下行外呼，E 表示医救紧急 呼梯（少用） 显示位 88= 电梯系统已登记的上行和下行的呼梯信号的个数 （包括用服务器模拟的呼梯信号个 数） 显示位 9= 电梯的负载状态 F=满载（80- 110%） A=AN 负载（10%） P=峰值负载（50- 80%） O=超载（＞110%） D=缺省负载（10- 50%） MODULE （模块层） ：（模块层） ：OCSS 1 （控制操作系统）（控制操作系统） FUNCTION （功能层） ：（功能层） ：MONITOR 1 （监控）（监控） SET （设置层） ：（设置层） ：STS- 1 2 （双梯状态）（双梯状态） 目的：监控控制柜的各种输入（Status of lnputs） 以上表示依次按了“MODULE” 、 “1” 、 “1” 、 “2”键，可以达到监控控制柜的各种输入的状态，之后服 务器上会显示： 0122 333 44 5555 6666 7777 8888 其中显示位 0= 电梯的 OCSS 板的代号。
比如 A 表示服务器进入的是 A 梯的 OCSS 系统，监控的是 A 梯的运行状态 显示位 1= U 表示 UP（电梯正在上行）或 D 表示 DOWN（电梯正在下行）或表示“- - ”表示电梯 处于停止状态 显示位 22=电梯所处的实际楼层如 00 表示处在 1 楼，01 表示处在 2 楼，如此类推 显示位 333= 电梯所处的“运行模式”或称“操作模式” （OPERATIONAL MODE） 如 NOR 表示 “正常”运行模式，IDL 表示“空载无人呼梯”运行模式，祥见“运行模式”清单 根据显示位 333 的内容即可判断出电梯现在所处的运行状态 显示位 44= 运行系统即电梯的状态Mu 表示向上运行，Md 表示向下运行，M- 表示无运行方向， M*表示无运行方向且具体楼层不清楚 显示位 5555= 前门及后门（如果有的话）的状态 ［［ ］］表示门已经开尽开好 ］ ［］ ［ 表示门已经关尽关好 ＜＜ ＞＞表示门正在打开 ＞＜＞＜ 表示门正在关闭 * * 表示无门状态 显示位 6666 7777 8888= 各输入端的名称： 其中大写字母表示此输入有效 （ON） ， 小写则无效 （OFF） , 每一次服务器显示 3 个输入端的状态， 用 “GO ON” 键或 “GO BACK” 键可以切换至后 3 个或前 3 个输入端，监控它们的状态。
祥见控制柜输入 端清单 MODULE （模块层） ：（模块层） ：OCSS 1 （控制操作系统）（控制操作系统） FUNCTION （功能层） ：（功能层） ：MONITOR 1 （监控）（监控） SET （设置层） ：（设置层） ：GROUP 3 （群控状态）（群控状态） 目的：监控群控时的任何两部梯的运行 以上表示依次按了“MODULE” 、 “1” 、 “1” 、 “3”键，可以达到监控多梯的状态，。
