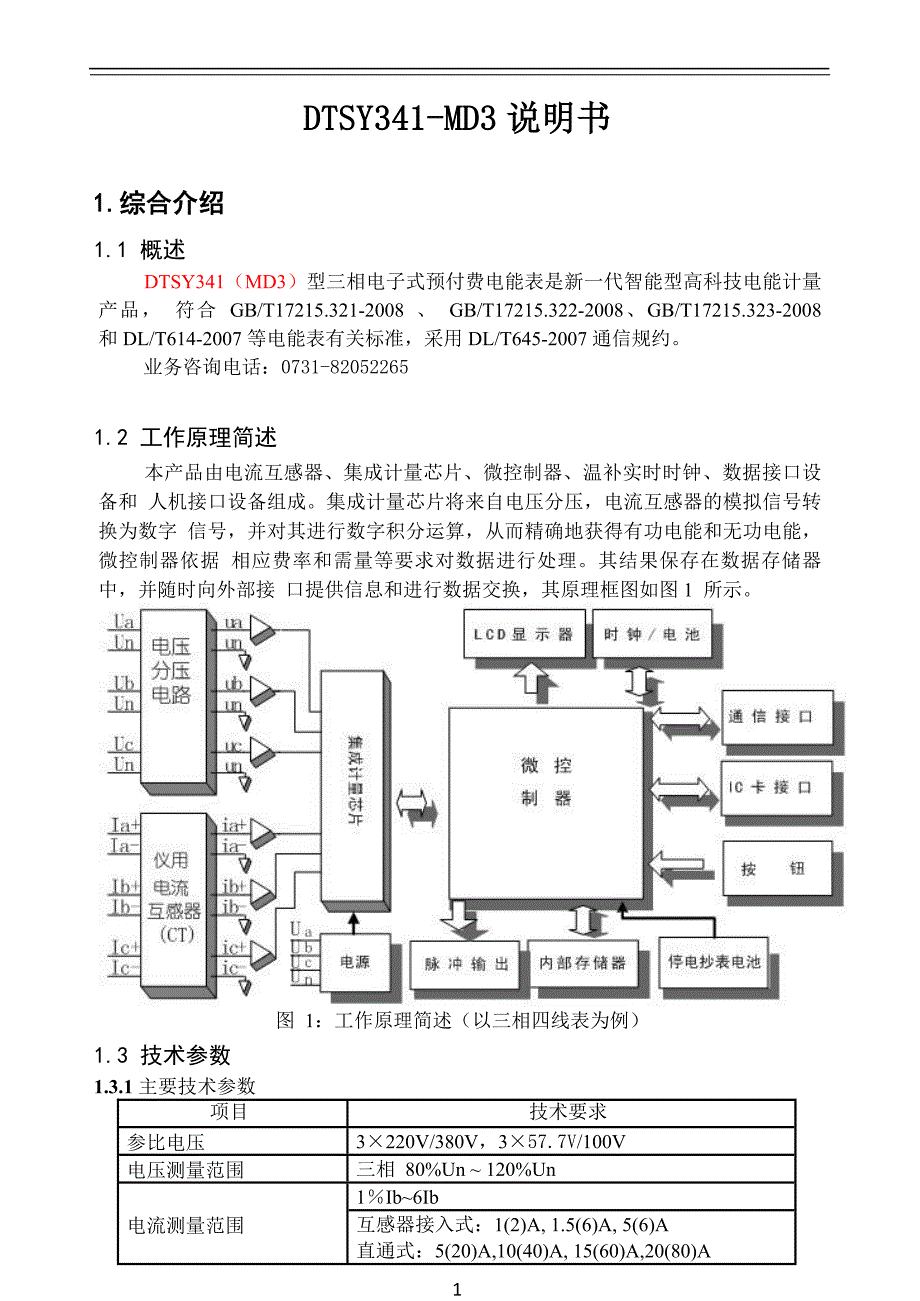

1DTSY341-MD3DTSY341-MD3 说明书说明书1.1.综合介绍综合介绍1.1 概述DTSY341（MD3）型三相电子式预付费电能表是新一代智能型高科技电能计量 产品， 符合 GB/T17215.321-2008 、 GB/T17215.322-2008、GB/T17215.323-2008 和 DL/T614-2007 等电能表有关标准，采用 DL/T645-2007 通信规约 业务咨询：0731-820522651.2 工作原理简述本产品由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设 备和 人机接口设备组成集成计量芯片将来自电压分压，电流互感器的模拟信号转 换为数字 信号，并对其进行数字积分运算，从而精确地获得有功电能和无功电能， 微控制器依据 相应费率和需量等要求对数据进行处理其结果保存在数据存储器中， 并随时向外部接 口提供信息和进行数据交换，其原理框图如图 1 所示图 1：工作原理简述（以三相四线表为例）1.3 技术参数1.3.1 主要技术参数 项目技术要求参比电压3×220V/380V，3×57.7V/100V 电压测量范围三相 80%Un ~ 120%Un 1％Ib~6Ib 电流测量范围互感器接入式：1(2)A, 1.5(6)A, 5(6)A 直通式：5(20)A,10(40)A, 15(60)A,20(80)A2准确度等级有功 0.5S 级、1 级 ; 无功 2 级 工作温度-25℃～60℃ 极限工作温度-40℃～70℃3相对湿度≤95%（无凝露） 频率范围(50±2.5)Hz 启动电流互感器接入式表：2‰In 直通表：4‰Ib 功耗＜1.5W，6VAMTBF≥1×105 h 设计寿命10 年1.3.2 日历时钟 （DS3231SN 温补时钟）时钟误差≤0.5 s/d（0℃~+40℃时：±2ppm; -40℃~+85℃时：±3.5ppm） 时钟频率1Hz 电池寿命10 年 电池连续工作时间≥5 年1.3.3 光耦脉冲输出 出厂设置以仪表面板标识为准。
对 1.5(6)A 的电表，通常设为： 3×220V/ 380V 的低压表：有功：6400imp/kWh 脉冲输出常数无功：6400imp/kvarh 3×57.7V/100V 的高压表： 有功：20000imp/kWh 无功：20000imp/kvarh 脉冲输出宽度(65±5)ms最大允许通过电流10mA（DC）工作电压5V～24V（DC）1.3.4 继电器输出 对于外置继电器表，本仪表配有“报警”和“跳闸”信号输出端子报警”辅助端子为常开触点，继电器规格：直流 30V/5A，交流 277V/3A “跳闸”辅助端子提供了常开和常闭两组触点，继电器规格：直流 30V/5A， 交 流 277V/3A对于内置继电器表，本仪表配有“报警”信号输出端子和内置跳闸继电器 “报警”辅助端子为常开触点，继电器规格：直流 30V/5A，交流 277V/3A 跳闸继电器直接控制三相电路通断继电器规格：250V/100A 对于具体表计可通过辅助端子标签区别该表计是属于内置继电器表计还是外置 继电器表计具体见 2.141.3.5 其它数据外形尺寸长×宽×厚=290mm×170mm×85mm41.3.6 外形和布局（面板参数以实物为准）指示灯 面板 液晶显示屏下透镜上盒载波模块上盒铅封螺钉卡槽端盖铅封螺钉 上翻键下翻键 端盖电池盖底盒编程开关图 2：外形布局图 注：该表计载波模块为可选功能， 在结构上亦为可取消，表计具体外形以实物为准， 此处只做参考。
1.3.7 安装尺寸有功无功跳闸红外 报警图 3：安装尺寸图51.3.8 主端子接线图图 4：接线图672仪表主要功能仪表主要功能2.1 电能计量功能本仪表具有 A、B、C 各元件和合元的正向有功能、反向有功、四个象限无功这 六 类基本电能的计量功能，以及组合有功、组合无功 1、组合无功 2 这三类组合电能 的计算 功能注意：对于某些 TF 的表型反向有功计量精度不作保证，仅供参考组合有功电能可由正反向有功电能进行选择性加减组合，通过修改有功组合方式 特征字进行设置设置方法参见《DL/T 645-2007 多功能电能表通信协议》相关约定 两种组合的无功电能可由四个象限的无功电能进行选择性加减组合，通过修改无 功组合方式 1、2 特征字进行设置设置方法参见《DL/T 645-2007 多功能电能表通 信 协议》相关标准本仪表保存电能数据时，只保存六类基本电能三类组合电能在通信和显示时， 根据相关特征字，由基本电能计算得出改变模式字时不需要对电表进行清零操作， 而 且历史电能也能够正确追溯此电能计算和保存方法适应于总及分时电能、合元 及各分 元电能、事件记录中的电能、冻结电能等 对于六类基本电能，电能有效值范围为 0~999999.999，单位为 kWh 或 kvarh。
对于三类组合电能，电能有效值范围是–799999.999~799999.999，单位为 kWh 或 kvarh 通讯时电能小数位数按照《DL/T 645-2007 多功能电能表通信协议》标准固定为 2 位 小数 电能显示小数位数设为 2 时,有功电能计量最小单位为 0.01kWh，无功电能计量 最小 单位为 0.01kvarh电能显示小数位数设为 3 时,有功电能计量最小单位为 0.001kWh，无 功电能计量最小单位为 0.001kvarh注意：由于显示屏显示位数的限制，当电能显示小数位数设置为 3 位的时候，基 本电能数据大于 99999.999、组合电能数据大于 79999.999 或小于-79999.999 的 情况下会出现通讯抄读电能数据和显示数据不一致的情况。
