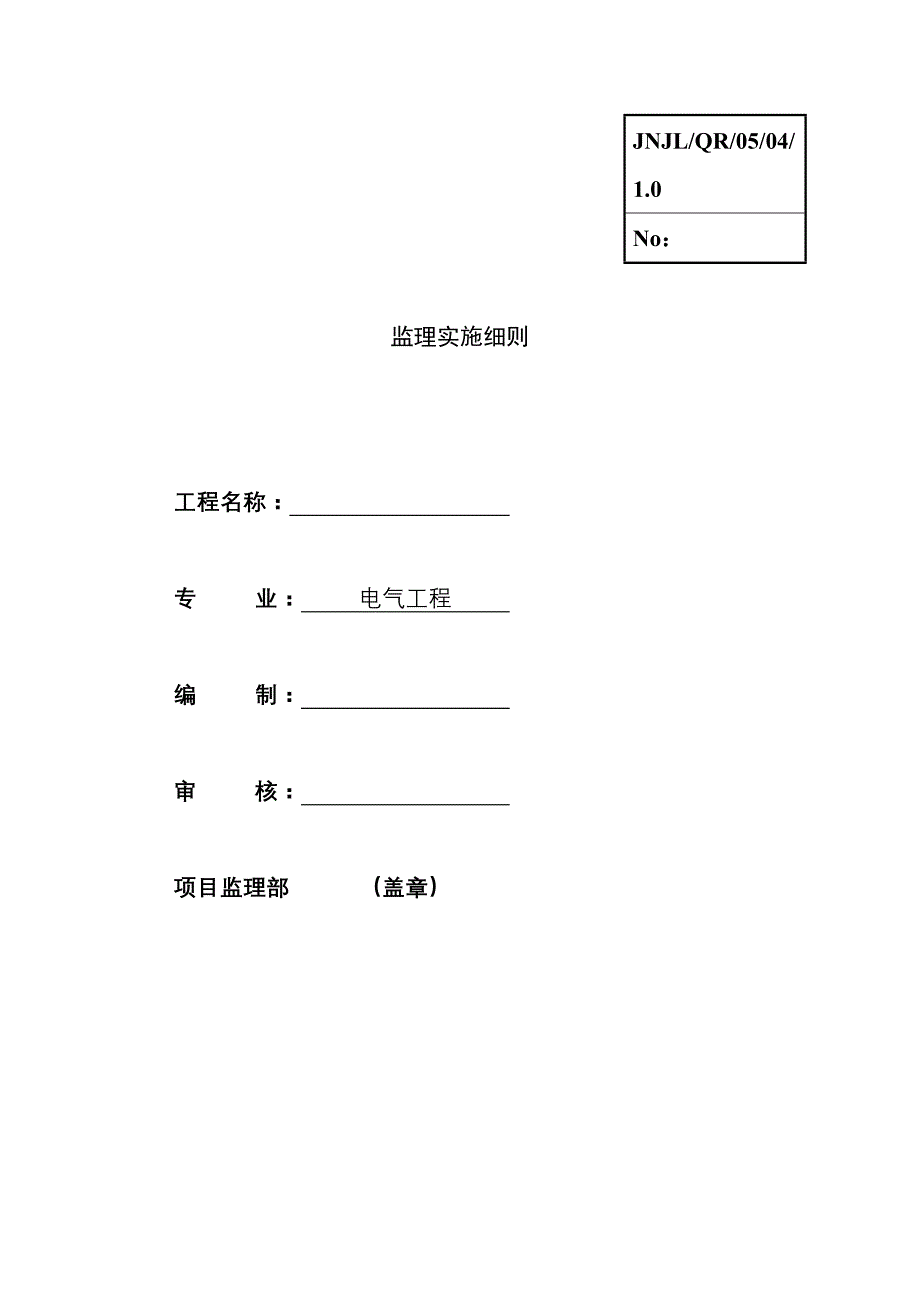

JNJL/QR/05/04/1.0No：：监理实施细则工程名称：工程名称： 专专 业业： ： 电气工程 编编 制：制： 审审 核：核： 项项目目监监理部理部 （盖章）（盖章）年 月 日合肥体育中心主体育场工程 电气工程施工监理实施细则电气工程施工监理实施细则－、工程概况－、工程概况 合肥体育中心位于合肥市政务文化新区内，习友路南侧、潜山 路西侧、怀宁路东侧，体育中心中心区域的中心部位，处在政务文 化新区的主轴线即政务文化新区规划绿化轴心的南端点体育场看 台设计为一四心圆，内圆长轴 204 米，短轴 145 米，看台分为上下 两层，中间为包厢层，下层看台共分 12 个台区，每个台区观众 1400－4000 人，主席台位于西看台中央，主席台座位 170 个，贵 宾席座位 730 个，在贵宾席南侧为 277 个座位的记者席体育场东 西两侧的上层看台各分为 3 个台区，体育场总容量为 6 万人建筑 面积 101523 平方米（其中包含：一层平面 28344 平方米，二层平 面 7747 平方米，三层平面 9785 平方米，四层平面 7121 平方米， 五层平面 3774 平方米，屋顶层平面 3162 平方米，平台 12753 平方 米，看台 28837 平方米） 。
建筑高度：本工程±0.00＝41.900m，看 台下首层平面的地面标高为－0.60m，室内外地坪差 0.30m，二层 观众集散平台的标高确定为 5.40m，首层高度为 6.00m,二层高度为 4.20m，东侧看台下三、四、五层层高为 3.60m，西侧看台下三层 层高为 4.00m，四层层高为 6.80m罩棚北端顶面标高为 53.00m， 南端顶面标高 23.00m；东侧为弧形小罩棚，内檐标高 46.00m，外 檐标高 41.00m本工程建筑耐久年限为一级，建筑耐火等级为一 级，抗震设防烈度 7 度 主体育场分为 12 个看台区，主体结构东、西段为四～五层框 架结构，南、北段为二层框架结构二、工程特点：二、工程特点：合肥体育中心的电源设置为：1600KVA 干式变压器两台；800KVA 干式变压器两台；2000KVA 干式变压器壹台；电压等级均为 10KV/0.4，环氧树脂浇灌绝缘两台 1600KVA 变压器为室内设施和演出电源供电；两台 800KVA 变压器为场灯和部分演出电源供电，没有比赛和演出时可停止这两台变压器的运行；一台2000KVA 干式变压器专供空调设备使用，不使用空调的季节也可以停止运行。
本工程按照负荷的重要程度将负荷分为三个等级一级负荷采用双回路电源供电，其中特别重要的负荷采用 UPS 作为后备电源主体育场变配电室设置于首层，下设 2.2 米电缆夹层由体育场中心的 10KV 开关站内不同的高压母线段，使用两根 10KV 电力电缆引入电源本工程所有低压电源均由变电室送出，采用 TN-S系统，低压侧设置集中式电容补偿器进行自动补偿，保持低压侧功率因数达到 0.9 以上消防用电设施采用双回路供电，并进行末端自动切换防雷接地、电气设备、信息系统等接地共同用同一接地装置，利用结构内两根不小于 16mm 平方的主筋为一组作为引下线，于接地体连接并与室外地坪下 1.4 米处甩出室外接地体采用 40×4镀锌扁铁在基础底板内敷设，总接地电阻小于 0.5 欧姆三、监理依据三、监理依据 1、 《高层民用建筑设计防火规范》GB50045-95； 2、 《供配电系统设计规范》GB50052-95； 3、 《10KV 及以下变电所设计规范》GB50053-94； 4、 《低压配电装置及线路设计规范》GB50054-95； 5、 《通用用电设备配电设计规范》GB50055-93； 6、 《建筑物防雷设计规范》GB50057-94； 7、 《火灾自动报警系统设计规范》GB50116-98； 8、 《民用建筑照明设计标准》GBJ133-90； 9、 《电气装置安装工程、高压电器施工及验收规范》GBJ148- 90；10、 《电气装置安装工程 母线施工及验收规范》GBJ149-9011、 《电气装置安装工程电气设备交接试验标准(12)》GB50150-91；12、 《火灾自动报警系统施工及验收规范》GB50166-92；13、 《民用闭路监视电视系统工程技术规范》GB50198-9414、 《电气装置安装工程电梯电气装置施工及验收规范》GB50182-93；15、 《建筑工程施工现场供用电安全规范》GB50194-93；16、 《民用闭路监视电视系统工程技术规范》GB50198-94；17、 《有线电视系统工程技术规范》GB50200-94；18、 《电力工程电缆设计规范》GB50217-95； 19、 《电气安装工程 低压电器施工及验收规范》GB50254-96；20、 《电气装置安装工程 1KV 以下配线工程施工及验收规范》GB50258-96；21、 《电气装置安装工程电气照明装置施工及验收规范》GB50259-96；22、 《建筑电气安装工程质量检验评定标准》GB50303-2002； 23、 《电梯安装工程质量验收规范》GB50310-2002； 24、 《建筑与建筑群综合布线系统工程设计规范》GB/T50311- 2000； 25、 《建筑与建筑群综合布线系统工程验收规范》GB/T50312- 2000； 26、 《智能建筑设计标准》GB/T50314-2000； 27、 《民用建筑电气设计规范》JGJ/ T16-92； 28、施工招投标文件和建设单位与施工单位签订的工程承包合 同； 29、南京奥体中心主体育场施工监理规划； 30、经审查批准的设计图纸和有关设计文件。
四、电气安装监理控制内容四、电气安装监理控制内容 4.1 任务与范围 1. 参与电气安装施工招标；2. 参与电气安装施工图纸会审； 3．施工阶段全过程监理； 4．检验批、分项、分部工程验收 4.2 全面实施电气安装监理各项控制和管理内容 1．三控制：质量控制、投资控制、进度控制； 2．二管理：协助进行合同管理、信息管理； 3．一协调：协同总监进行组织协调 五、设计变更的程序五、设计变更的程序1.2.六、质量控制六、质量控制 建筑电气工程施工现场的质量管理，应有相应的施工技术标准， 健全的质量管理体系、施工质量检验制度和综合施工质量水平评定 考核制度；安装电工、焊工、起重吊装工和电气调试人员等，按有 关要求持证上岗；安装和调试用各类计量器具，应检定合格，使用承建方监理方业 主设计院图纸或监理通知图纸及联系单图纸或联系单承建方监理公司业 主四方签署的 会议纪要设计院时在有效期内 质量控制是监理工作三大控制的重点，监理工程师要坚持每道 工序不经验收认可不准转入下道工序的原则 6.1 质量的事前控制 1．熟悉图纸、施工方案及关键数据，将有关设计变更随时标 注在图纸上 2．严格执行持证上岗制度，电气技术管理人员和操作人员应 有相应的技术职称职务证件和有效上岗证，并登记备案、不定时核 查。
3. 对本工程采用的主要材料、半成品、成品、建筑构配件、 器具和设备应进行现场验收，检查其质量保证资料，确认符合规范 规定方允许使用凡涉及安全、功能的有关产品，应按各专业工程 质量验收规范规定进行复验，并应经监理工程师（建设单位技术负 责人）检查认可 1) 进口电气设备、器具和材料进场验收，除符合 GB50303 的 规定外，尚应要求提供商检证明和中文的质量合格证明文件、规格、 型号、性能检测报告以及中文的安装、使用、维修和试验要求等技 术文件 2）经批准的免检产品或认定的名牌产品，当进场验收时，可 不做抽样检测 3)变压器、箱式变电所、高压电器及电瓷制品应符合下列规定：① 查验合格证和随带技术文件，变压器有出厂试验记录；② 外观检查：有铭牌，附件齐全，绝缘件无缺损、裂纹，充 油部分不渗漏，充气高压设备气压指示正常，涂层完整 4）高低压成套配电柜、蓄电池柜、不间断电源柜、控制柜 （屏、台）及动力、照明配电箱（盘）应符合下列规定： ① 查验合格证和随带技术文件，实行生产许可证和安全认证 制度的产品，有许可证编号和安全认证标志不间断电源柜有出厂 试验记录；② 外观检查：有铭牌，柜内元器件无损坏丢失、接线无脱落脱焊，蓄电池柜内电池壳体无碎裂、漏液，充油、充气设备无泄漏， 涂层完整，无明显碰撞凹陷。
5）照明灯具及附件应符合下列规定：① 查验合格证，新型气体放电灯具有随带技术文件；② 外观检查：灯具涂层完整，无损伤，附件齐全防爆灯具 铭牌上有防爆标志和防爆合格证号，普通灯具有安全认证标志；③ 对成套灯具的绝缘电阻、内部接线等性能进行现场抽样检 测灯具的绝缘电阻值不小于 2MΩ，内部接线为铜芯绝缘电线， 芯线截面积不小于 0.5 平方毫米，橡胶或聚氯乙烯（PVC）绝缘电 线的绝缘层厚度不小于 0.6mm对游泳池和类似场所灯具（水下灯 及防水灯具）的密闭和绝缘性能有异议时，按批抽样送有资质的试 验室检测 6）开关、插座、接线盒和风扇及其附件应符合下列规定：① 查验合格证，防爆产品有防爆标志和防爆合格证号，实行 安全认证制度的产品有安全认证标志； ② 外观检查：开关、插座的面板及接线盒盒体完整、无碎裂、 零件齐全，风扇无损坏，涂层完整，调速器等附件适配； ③ 对开关、插座的电气和机械性能进行现场抽样检测检测 规定如下： a）不同极性带电部件间的电气间隙和爬电距离不小于 3mm； b）绝缘电阻值不小于 5MΩ； c）用自攻锁紧螺钉或自切螺钉安装的，螺钉与软塑固定件旋 合长度不小于 8mm，软塑固定件在经受 10 次拧紧退出试验后， 无松动或掉渣，螺钉及螺纹无损坏现象； d）金属间相旋合的螺钉螺母，拧紧后完全退出，反复 5 次仍 能正常使用。
④ 对开关、插座、接线盒及其面板等塑料绝缘材料阻燃性能 有异议时，按批抽样送有资质的试验室检测 7）电线、电缆应符合下列规定：① 按批查验合格证，合格证有生产许可证编号，按《额定电 压 450／750V 及以下聚氯乙烯绝缘电缆》GB 5023.1～5023.7 标准生产的产品有安全认证标志； ② 外观检查：包装完好，抽检的电线绝缘层完整无损，厚度 均匀电缆无压扁、扭曲，铠装不松卷耐热、阻燃的电线、电缆 外护层有明显标识和制造厂标； ③ 按制造标准，现场抽样检测绝缘层厚度和圆形线芯的直径； 线芯直径误差不大于标称直径的 1％；常用的 BV 型绝缘电线的绝 缘层厚度不小于下表的规定； BV 型绝缘电线的绝缘层厚度 序号1234567891011121314151617 电线芯 线标称 截面积 （平方 毫米）1.5 2.54610162535507095120 150 185 240 300 400绝缘层 厚度规 定值 （mm）0.7 0.8 0.8 0.8 1.0 1.0 l.2 1.2 1.4 1.4 1.61.61.82.02.22.42.6④ 对电线、电缆绝缘性能、导电性能和阻燃性能有异议时， 按批抽样送有资质的试验室检测。
8）导管应符合下列规定： ① 按批查验合格证；② 外观检查：钢导管无压扁、内壁光滑非镀锌钢导管无严 重锈蚀，按制造标准油漆出厂的油漆完整；镀锌钢导管镀层覆盖完 整、表面无锈斑；绝缘导管及配件不碎裂、表面有阻燃标记和制造 厂标；③ 按制造标准现场抽样检测导管的管径、壁厚及均匀度对 绝缘导管及配件的阻燃性能有异议时，按批抽样送有资质的试验室 检测 9）型钢和电焊条应符合下列规定：① 按批查验合格证和材质证明书；有异议时，按批抽样送有 资质的试验室检测；② 外观检查：型钢表面无严重锈蚀，无过度扭曲、弯折变形；电焊条包装完整，拆包抽检，焊条尾部无锈斑 10）镀锌制品（支架、横担、接地极、避雷用型钢等）和外线 金具应符合下列规定： ① 按批查验合。
