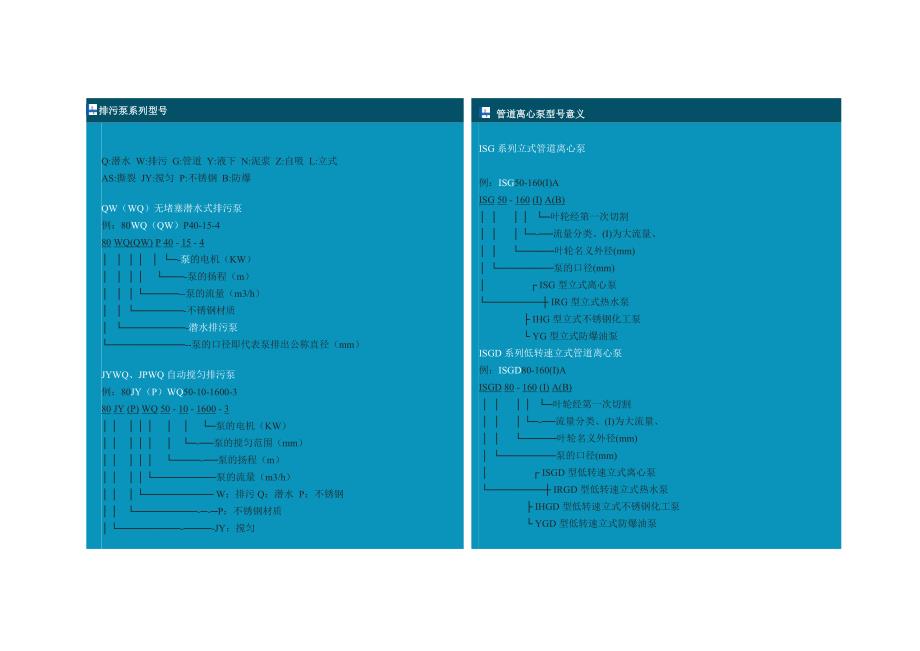

排污泵系列型号 管道离心泵型号意义Q:潜水 W:排污 G:管道 Y:液下 N:泥浆 Z:自吸 L:立式AS:撕裂 JY:搅匀 P:不锈钢 B:防爆QW（WQ）无堵塞潜水式排污泵例：80WQ（QW）P40-15-480 WQ(QW) P 40 - 15 - 4│ │ │ │ │ └─-泵的电机（KW）│ │ │ │ └───-泵的扬程（m）│ │ │ └─────--泵的流量（m3/h） │ │ └───────-不锈钢材质│ └─────────-潜水排污泵 └───────────--泵的口径即代表泵排出公称直径（mm）JYWQ、JPWQ自动搅匀排污泵例：80JY（P）WQ50-10-1600-380 JY (P) WQ 50 - 10 - 1600 - 3│ │ │ │ │ │ │ └─泵的电机（KW）│ │ │ │ │ │ └─-──泵的搅匀范围（mm）│ │ │ │ │ └────-──泵的扬程（m）│ │ │ │ └─────────泵的流量（m3/h）│ │ │ └────────── W：排污 Q：潜水 P：不锈钢 │ │ └─────────-─-─P：不锈钢材质│ └─────────-────-JY：搅匀└────────────泵的口径即代表泵排出公称直径（mm）GW无堵塞管道式排污泵例：100GWP(B)100-15-7.5100 GWP B 100 - 15 - 7.5│ │ │ │ │ └─-泵的电机（KW）│ │ │ │ └───-泵的扬程（m）│ │ │ └──────-泵的流量（m3/h） │ │ └───────--防爆电机│ └─────────--G：管道式 W：排污泵 P：不锈钢└──────────-─-泵的口径即代表泵排出公称直径（mm）LW(WL)无堵塞直立式排污泵例：100LW(WL)PB100-15-7.5100 LW(WL) P B 100 - 15 - 7.5│ │ ││ │ │ └─泵的电机（KW）│ │ ││ │ └─-──泵的扬程（m）│ │ ││ └──────-泵的流量（m3/h）│ │ │└────────防爆电机│ │ └─────────不锈钢 │ └────────────L：直立式 W：排污└─────────────--泵排出的公称直径即口径（mm）YW无堵塞液下式排污泵例：100YWP(B)100-15-7.5100 YWP B 100 - 15 - 7.5│ │ │ │ │ └──泵的电机（KW）│ │ │ │ └────泵的扬程（m）│ │ │ └───────泵的流量（m3/h） │ │ └───────-─防爆电机│ └──────────-G：管道式 W：排污泵 P：不锈钢└──────────-──泵的口径即代表泵排出公称直径（mm）ZW无堵塞自吸式排污泵例：100ZW15-30PB100 ZW 15 - 30 P B│ │ │ ││└────泵的电机（KW）│ │ │ │└─────不锈钢材质│ │ │ └──────泵的扬程（m）│ │ └───────-─泵的流量（m3/h） │ └──────────(无堵塞自吸排污泵)Z:自吸式 W:排污└────────────泵的口径即代表泵排出公称直径（mm）AS切割式潜水排污泵例：AS10-2WCBAS 10 - 2 W CB│ │ │ │└──────抗堵塞撕裂机构│ │ │ └───────电压为220V│ │ └───-─────电机的级数│ └──────────-功率P2*100 └────────────单叶片叶轮NL型立式污水泥浆泵 例：NL76A-9N L ( C F W )76 A - 9││ │││ │ │ └──泵的扬程(m)││ │││ │ └────机械密封││ │││ └─────-出口径(mm)││ ││└───────卧式││ │└────────不锈钢││ └─────────加长型│└──────────--立式 └───────────--泥浆泵WQK/QG系列带切割装置排污泵 例：WQK20-20QGW Q K (X、D) 20 - 20 QG││││ │ │ │ └─带切割装置││││ │ │ └─-─泵的扬程(m)││││ │ └────--泵的流量（m3/h）││││ └───────单通道叶轮│││└───────-─旋涡式叶轮││└────────-─开式叶轮│└─────────---潜水式 └──────────---污水 ISG系列立式管道离心泵例：ISG50-160(I)AISG 50 - 160 (I) A(B)│ │ │ │ └─叶轮经第一次切割│ │ │ └─-──流量分类、(I)为大流量、│ │ └─────叶轮名义外径(mm)│ └────────泵的口径(mm)│ ┌ ISG型立式离心泵└────────┼ IRG型立式热水泵 ├ IHG型立式不锈钢化工泵 └ YG型立式防爆油泵ISGD系列低转速立式管道离心泵例：ISGD80-160(I)AISGD 80 - 160 (I) A(B) │ │ │ │ └─叶轮经第一次切割 │ │ │ └─-──流量分类、(I)为大流量、 │ │ └─────叶轮名义外径(mm) │ └────────泵的口径(mm) │ ┌ ISGD型低转速立式离心泵 └────────┼ IRGD型低转速立式热水泵 ├ IHGD型低转速立式不锈钢化工泵 └ YGD型低转速立式防爆油泵IGSB系列便拆式管道离心泵例：ISGB50-160(I)AISGB 50 - 160 (I) A B │ │ │ │ │└─叶轮经第一次切割 │ │ │ │ └──流量分类、(I)为大流量、 │ │ │ └──────叶轮名义外径(mm) │ │ └─────泵的口径(mm) │ └──────── │ ┌ ISGD型低转速立式离心泵 └────────┼ IRGD型低转速立式热水泵 ├ IHGD型低转速立式不锈钢化工泵 └ YGD型低转速立式防爆油泵ISW系卧式管道离心泵例：ISW65-160(I)AISW 65 - 160 (I) A(B) │ │ │ │ └─叶轮经第一次切割│ │ │ └─-──流量分类、(I)为大流量、│ │ └─────叶轮名义外径(mm)│ └────────泵的口径(mm)│ ┌ ISW型卧式管道离心泵└────────┼ ISWR型卧式管道热水离心泵 └ ISWH型卧式不锈钢管道离心化工泵SG系列管道泵例：50SG15-3050 SG 15 - 30│ │ │ └─叶轮经第一次切割│ │ └─-──流量分类、(I)为大流量、│ └────┬SG型管道离心泵│ └SGR型热水管道离心泵└-──────泵的口径SPG系列管道屏蔽泵例：SPG80-200(I)ASPG (R) 80 - 200 (I) A (B) (C) │ │ │ │ │ │ │ └─-叶轮经第三次切割│ │ │ │ │ │ └─-──叶轮经第二次切割│ │ │ │ │ └─────叶轮经第一次切割│ │ │ │ └───────流量分类│ │ │ └─────────叶轮名义外径(mm)│ │ └──────────-─泵进、出口公称直径(mm)│ └────────────┬流体类别(普通不注、热水为R)│ └腐蚀性流体为T，防爆为B└───────────────-屏蔽式管道离心泵 消防泵型号意义 XBD系列消防泵例：XBD10.4/5-50LGXB D 5.0 / 5 - 50 DL│ │ │ │ │ │┌DL立式多级消防泵 转速1450r/min │ │ │ │ │ ││LG立式多级便拆消防泵 转速2900r/min│ │ │ │ │ └┼ISG立式单级单吸消防泵│ │ │ │ │ │TSWA卧式多级消防泵│ │ │ │ │ │ISW卧式单级单吸消防泵│ │ │ │ │ └GDL立式多级管道消防泵│ │ │ │ └─-─泵的口径(mm)│ │ │ └───-─流量(L/s)│ │ └───────消防泵压力(扬程(50m))│ └──────-──电动└──────────消防泵 磁力传动离心泵型号意义 CQ系列磁力传动离心泵例：32CQ-1532 CQ - 15│ │ └─扬程│ └─-──磁力传力离心泵└─────进口直径(mm)CQF系列磁力传动离心泵例：32CQF-1532 CQ F - 15│ ││ └─扬程(m)│ │└─-──过流部件材质为塑料│ └────-磁力传力离心泵└──────进口直径(mm) CQB系列磁力传动离心泵例：CQB50-32-160CQ B 50 - 32 - 160│ │ │ │ └─叶轮名义直径│ │ │ └─-──泵出口直径│ │ └─────-泵进口直径│ └───────过流部件材质为不锈钢└-────────磁力传动离心泵CQB-F系列磁力传动离心泵例：CQB50-32-160FCQB 50 - 32 - 160 F│ │ │ │ └─氟塑料(F46)衬里│ │ │ └──-叶轮名义直径│ │ └─────-泵出口直径│ └────────泵进口直径└──────────磁力传动离心泵ZCQ系列自吸式磁力传动离心泵例：ZCQ50-40-145Z CQ 50 - 40 - 145 │ │ │ │ └─叶轮直径(mm)│ │ │ └────出口直径(mm)│ │ └───────进口直径(mm)│ └─────────-磁力传动离心泵└───────────自吸式 多级离心泵系列型号意义 DL、DLR系列立式多级离心泵例：100DDLR100-20×4100 D DL R 100 - 2。
