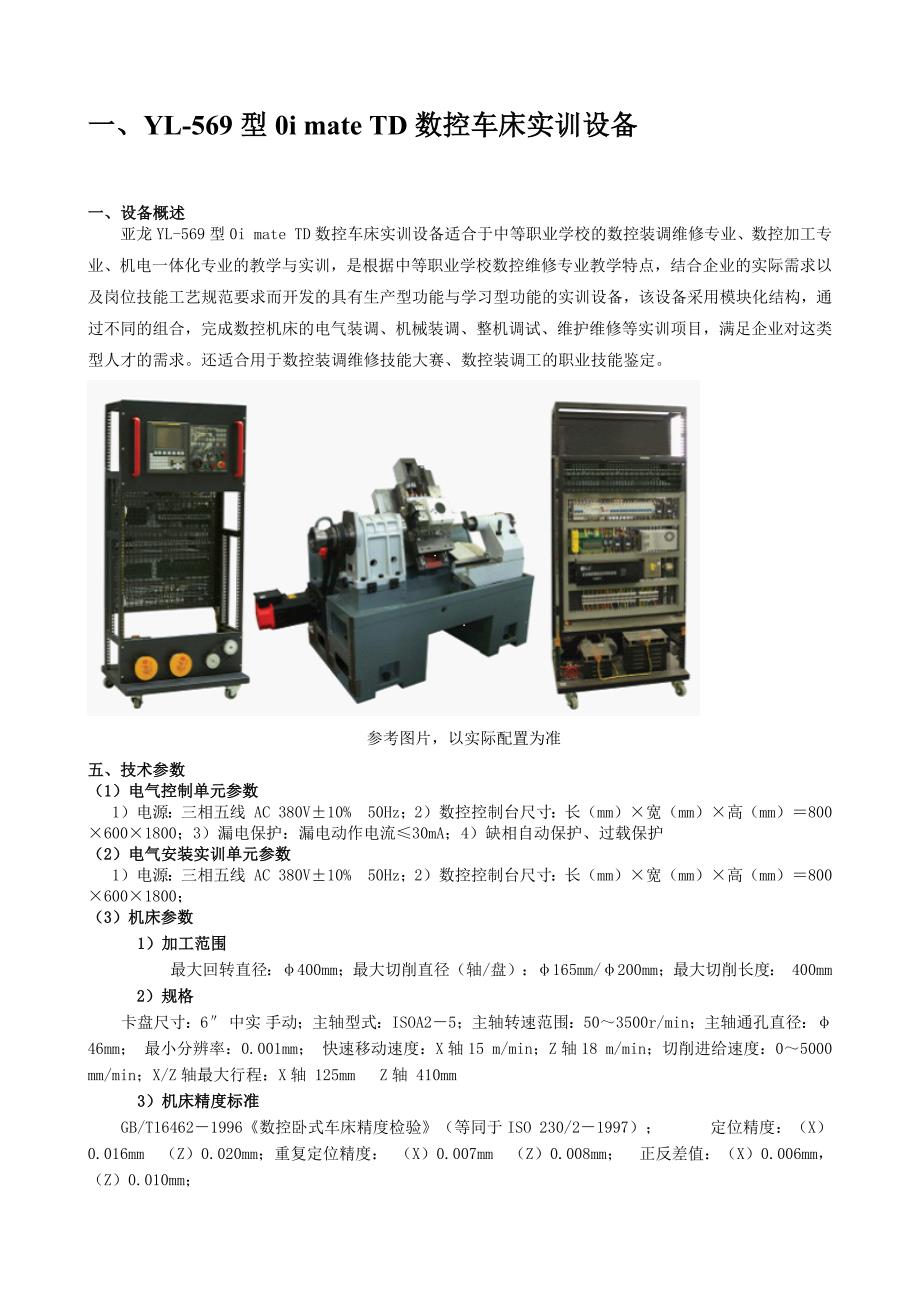

一、一、YL-569 型型 0i mate TD 数控车床实训设备数控车床实训设备一、设备概述一、设备概述 亚龙 YL-569 型 0i mate TD 数控车床实训设备适合于中等职业学校的数控装调维修专业、数控加工专业、机电一体化专业的教学与实训，是根据中等职业学校数控维修专业教学特点，结合企业的实际需求以及岗位技能工艺规范要求而开发的具有生产型功能与学习型功能的实训设备，该设备采用模块化结构，通过不同的组合，完成数控机床的电气装调、机械装调、整机调试、维护维修等实训项目，满足企业对这类型人才的需求还适合用于数控装调维修技能大赛、数控装调工的职业技能鉴定参考图片，以实际配置为准五、技术参数五、技术参数 （（1 1）电气控制单元参数）电气控制单元参数 1）电源：三相五线 AC 380V±10% 50Hz；2）数控控制台尺寸：长（mm）×宽（mm）×高（mm） ＝800×600×1800；3）漏电保护：漏电动作电流≤30mA；4）缺相自动保护、过载保护 （（2 2）电气安装实训单元参数）电气安装实训单元参数 1）电源：三相五线 AC 380V±10% 50Hz；2）数控控制台尺寸：长（mm）×宽（mm）×高（mm） ＝800×600×1800； （（3 3）机床参数）机床参数1 1）加工范围）加工范围最大回转直径：φ400mm；最大切削直径（轴/盘）：φ165mm/φ200mm；最大切削长度： 400mm 2 2）规格）规格 卡盘尺寸：6″ 中实 手动；主轴型式：ISOA2－5；主轴转速范围：50～3500r/min；主轴通孔直径：φ46mm； 最小分辨率：0.001mm； 快速移动速度：X 轴 15 m/min；Z 轴 18 m/min；切削进给速度：0～5000 mm/min；X/Z 轴最大行程：X 轴 125mm Z 轴 410mm3 3）机床精度标准）机床精度标准GB/T16462－1996《数控卧式车床精度检验》（等同于 ISO 230/2－1997）； 定位精度：（X）0.016mm （Z）0.020mm；重复定位精度： （X）0.007mm （Z）0.008mm； 正反差值：（X）0.006mm，（Z）0.010mm；4 4）主轴转动系统）主轴转动系统主轴变频电机功率： 5.5kw ； 主轴润滑：使用进口高级润滑脂润滑，全封闭，免维护5 5）进给系统）进给系统交流伺服电机扭矩 X/Z 轴： 7Nm/7Nm（FANUC） β8i /β8i；6 6）电动刀架）电动刀架刀柄尺寸：20mm×20mm； 内孔刀柄尺寸：最大 φ25 mm7 7）机床结构）机床结构 水平布局：X 轴导轨与水平面倾角 45°，刚性好； 机床设计制造符合 ISO 国际标准； 机床所有零部件和各种计量单位全部符合国际单位（SI）标准；X/Z 轴导轨形式：线性导轨； X/Z 轴丝杠形式：滚珠丝杠；8 8）、机床电源）、机床电源电源电压范围： 交流三相 380V ± 10% 50HZ； 机床用电总功率： 最大 15KW9 9）、正常使用条件）、正常使用条件环境温度： 0～40°C； 湿度： ≤85% 二、设备功能说明二、设备功能说明亚龙 YL-569 型 0i mate TD 数控车床实训设备由电气控制单元、电气安装实训单元、生产型斜床身数控车床、机床检具等组成。
电气控制单元包含主要包含控制单元台架、数控系统、进给驱动、主轴单元、PMC 单元，刀架控制电路、润滑控制电路、冷却控制电路、接口单元、保护电路、电源电路等组成可以与生产型数控车床进行连接用于真实的加工调试，也可以和电气安装实训单元连接完成数控机床的电气安装与调试训练立式结构符合真实的数控电气安装环境，可以更贴合实际岗位要求进行技能训练电气安装实训单元主要包含控制单元台架、PMC 单元，刀架控制电路、润滑控制电路、冷却控制电路、接口单元、保护电路、电源电路等组成，电气安装板采用可以反复使用的网孔板结构，通过电缆接口可以和电气控制单元进行连接，和电气控制单元在部件上相比，仅缺少数控系统、进给驱动、主轴单元，该模块主要用于电气安装的反复训练生产型斜床身数控车床采用斜床身结构，机床床身采用铸造成形，要具备较大的承载截面，因此，有良好的刚性和吸震性，可保证高精度切削加工机床主传动系统采用交流变频电机，配合高效率并联V 型皮带直接传动主轴避免齿轮箱传动链引起的噪音问题主轴前后端采用精密高速主轴轴承组，并施加适当的预紧力，配合最佳的跨距支撑以及箱式主轴箱，使主轴具有高刚性和高速运转能力配置 6 工位电动刀架，并且具有较高的可靠性和重复定位精度。
纵横向驱动选用滚珠丝杠和线性滚动导轨副，传动效率高，精度保持性好，使机床刀架移动快速稳定，且定位精度高配置的故障维修实训系统通过硬件电路产生故障，学生通过故障分析、故障诊断、线路检查、故障点确定等过程训练学生数控机床维修能力机床检具主要完成国标 GB/T16462－1996《数控卧式车床精度检验》中规定的检测项目的实训该设备采用模块化的设计，还可以选配功能部件拆装模块，完成数控机床传动部件的装调训练，满足学生对数控机床机械装配与数控机床机械维修岗位技能训练需求电源部分设置漏电开关和缺相保护电路，在发生漏电、短路、缺相、设备保护电路自动动作 三、设备实训项目三、设备实训项目 （（1 1）数控机床编程、操作类实训：）数控机床编程、操作类实训：1) 数控机床编程、操作 （（2 2）数控机床电气部分的实训：）数控机床电气部分的实训：2) 数控机床电气组成的学习3) 数控机床电气控制及 PMC 的学习4) 主轴与进给轴控制的学习5) 数控机床控制电路安装实训6) 电气原理图及装配图的识图与绘制 7) 主轴、进给轴、系统、伺服驱动等参数设置 8) 数据备份 9) 主轴、进给轴、刀架、冷却、润滑等模块的基本功能调试 10) 数控机床故障诊断与维修11) 数控机床的整机调试12) 数控机床几何精度检测。
四、设备配置四、设备配置 表表 1 1：基本配置：基本配置序号名称主要部件、器件及规格数量 1实训台569 型数控机床实训设备1 台 2数控系统发那科 FANUC 0i mate TD1 台 3主轴驱动单元超同步 CTB 系列主轴单元1 套 4进给驱动器发那科 βis8/3000 系列交流伺服系统2 套 5冷却电机三相异步电机（200W）1 台 6电动刀架六工位电动刀架1 台 7电子手轮手摇脉冲发生器1 只 8光电编码器增量式光电编码器1 只 9主轴电机超同步 CTB 系列变频电机1 只 10润滑单元AMR-II 电动润滑泵1 套表表 2 2：检具：检具 序号序号名称名称规格或标记规格或标记数量数量 1主轴顶尖1.4CM72-11 2主轴平面胎CM71-22301 3主轴检棒1.4CM71-21 4等高检棒1.4CM71-51 5水平胎XCL1003-697011一、一、 YL-558 型型 0i mate MD 数控铣床实训设备（变数控铣床实训设备（变频主轴）频主轴）参考图片一、设备概述一、设备概述亚龙 YL-558 型 0i mate MD 数控铣床实训设备适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、数控技术应用、机械加工等专业和非机电类专业的必修课程模块、《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》等课程的教学与实训。
亚龙 YL-558 型 0i mate MD 数控铣床实训设备也适合技工学校机电类专业的《电气设备维修》、《数控设备维修》等课程的实习，还适合职业培训学校的维修电工的高级班，维修电工的技师班，维修电工的高级技师班以及数控装调维修工的培训和职业技能鉴定二、设备功能说明二、设备功能说明亚龙 YL-558 型 0i mate MD 数控铣床实训设备由数控控制台、数控系统、PMC 单元、伺服进给单元、机床控制电路、伺服变压器、PMC 练习模块等组成各进给轴由伺服电机控制,主轴由变频器控制；根据岗位技能要求，学生可以进行数控机床的安装调试、参数设置、伺服性能优化、数据备份、PMC 编程、故障诊断与维修、数控编程操作等多种技能的实训配置的 PMC 训练模块，包含数控机床的 PMC 基本训练模块、刀库模块、主轴换挡等常见的数控机床 PMC 控制编程项目，实训项目的设计上，可以先进行数控 PMC 基本指令、基本功能的实训，后在逐步完成机床操作面板模拟、斗笠刀库控制、机械手刀库控制、加工中心主轴换挡的 PMC 设计等项目模块的训练，符合学生由简单到复杂的认知过程，培养学生自主学习的能力配置的智能化故障维修系统通过产生故障、故障分析、故障诊断、线路检查、故障点确定等过程训练学生数控机床维修能力，配合计算机软件可以进行学生登录、自动评分、成绩统计等方便的实训结果评价功能，还可以通过网络连接进行数控技术的应知考核，大大减轻教师的故障设定、评分、统计等工作量，是一套综合的数控技术设备。
电源部分设置漏电开关和缺相保护电路，在发生漏电、短路、缺相、设备保护电路自动动作电机旋转部分装有机玻璃安全防护该实训设备配置发那科原装面板实训设备采用铁质钣金亮面喷塑结构，外形采用符合人体工程学的“Z”形，实训设备底部采用 6 只万向脚轮方便移动，万向脚轮带自锁定位装置实训设备的桌面采用高密度木质镜面防火板，美观实用；伺服单元、电机单元安装在台面下，安装方式采用方形活动孔进行安装，均设有安全有机玻璃隔离防护正常时为垂直放置，当需要进行电器安装时网孔板可以 85°旋转后支撑，方便接线伺服变压器、控制变压器均设置有防护罩壳，电源输入插座、接地端子等安装在台架下部三、设备实训项目三、设备实训项目1 1）数控机床编程实训：）数控机床编程实训：1) 数控机床编程实训2 2）） 数控机床电气部分的实训：数控机床电气部分的实训：1) 数控机床电气控制原理2) 数控机床的常见控制回路3) 数控机床电气组成及硬件结构4) 数控机床电气控制及 PMC 的学习5) 主轴与进给轴控制的学习6) 数控机床控制电路安装实训7) 电气原理图及装配图的识图与绘制 8) 主轴、进给轴、系统、伺服驱动等参数设置 9) 数据备份 10) 主轴、进给轴、冷却等模块的基本功能调试 11) 主轴、进给轴、冷却、各轴限位、回零等模块的功能调试 12) 智能化故障设置与故障诊断维修（含软件与硬件）四、设备配置四、设备配置表表 1 1：基本配置：基本配置序号名称主要部件、器件及规格数量1实训台558 型数控机床实训设备1 台2数控系统发那科 FANUC 0i mate MD1 台3主轴单元欧姆龙1 只4进给电机发那科 βis 交流伺服电机1 套5电子手轮手摇脉冲发生器1 只6主轴电机三相异步电机1 只7面板发那科原装1 块8电器元件漏电保护器、断路器、交流接触器、继电器等1 套9智能考核系统包含硬件与软件1 套10技术资料 1使用说明书1 本11技术资料 2发那科资料光盘1 张表表 2 2：主要元件规格表：主要元件规格表序号序号名名 称称规规 格格厂厂 家家数量数量1数控系统FANUC 0i mate MD发那科12主轴变频器欧姆龙 3G3JZ欧姆龙13伺服放大器FANUC发那科14伺服电机FANUC βiS4/4000发那科1 5I/O 模块 1A02B-0309-C001发那科16主轴电机βII 3/10000发那科17手轮HWL-003瑞普18面板8.4’’彩屏发那科19继电器LY2NJ欧姆龙210交流接触器LC1-D06施耐德411开关电源S-350-24台湾明纬112带漏电断路器DZ47LE-32-16A正泰113断路器DZ47-5A德力西414PMC 练习模块96/64 点发那科1五、技术参数五、技术参数1. 电源：三相五线 AC 380V±10% 50Hz；2. 数控控制台尺寸：长（mm）×宽（mm）×高（mm）＝1600×1020×1350；3.。
