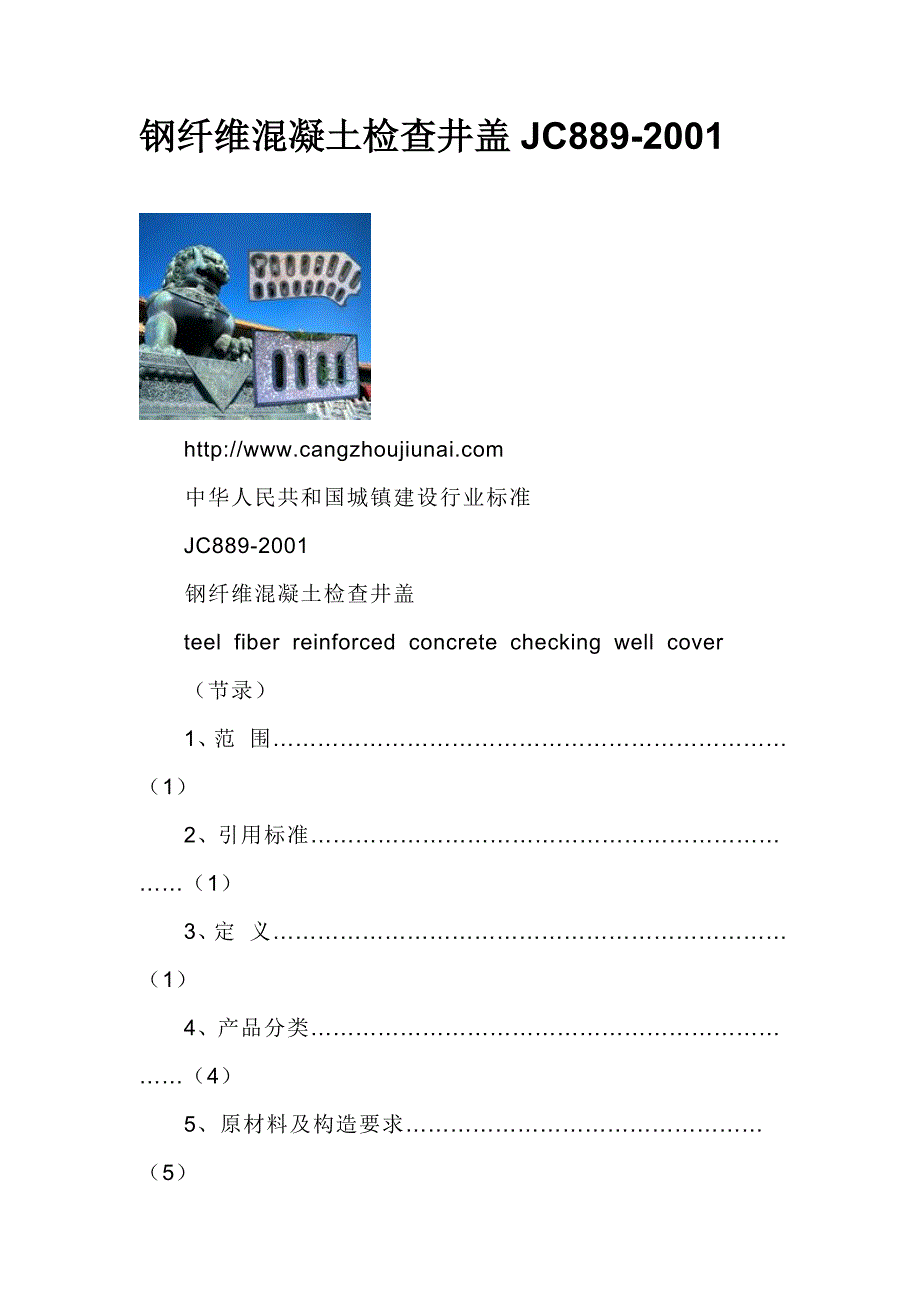

钢纤维混凝土检查井盖JC889-2001 中华人民共和国城镇建设行业标准 JC889-2001 钢纤维混凝土检查井盖 teel fiber reinforced concrete checking well cover （节录） 1、范 围……………………………………………………………（1） 2、引用标准……………………………………………………………（1） 3、定 义……………………………………………………………（1） 4、产品分类……………………………………………………………（4） 5、原材料及构造要求…………………………………………（5） 6、技术要求……………………………………………………………（5） 7、试验方法……………………………………………………………（6） 8、检验规则……………………………………………………………（7） 9、标志、产品合格证…………………………………………（8） 10、贮存、运输………………………………………………………（8） 附录A 钢纤维混凝土检查井盖承载能力的试验装置和试验方法 （标准的附录）……………………………………………………………（9） 1、范围 本标准规定了钢纤维混凝土检查井盖的定义、产品分类、技术要求、试验方法、检验规则和标志。
本标准适用于城市道路、公路、生活小区等机动车辆行驶或停放场地检查井上的井盖，也适用于安装在绿化带等禁止机动车辆行驶或停放的通道、场地检查井上的井盖 2、引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文本标准出版时，所示版本均为有效所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性 GB 175-1999 硅酸盐水泥、普通硅酸盐水泥 GB/T 700-1988 碳素结构钢 GB 1348-1998 球墨铸件 GB 1499-1998 钢筋混凝土用热轧带肋钢筋 GB 8076-1997 混凝土外加剂 GB 9439-1998 灰铸铁件 GB/T 14684-2001 建筑用砂 GB/T 14685-2001 建筑用卵石、碎石 GB 50204-1992 混凝土结构工程施工及验收规范 GBJ 10-1989 混凝土结构设计规范（含1996年局部修订） GBJ 82-1985 普通混凝土长期性能和耐久性能试验方法 GBJ 321-1990 预制混凝土构件质量检验评定标准 JG/T 3064-1999 钢纤维混凝土 JGJ 63-1989 混凝土拌合用水标准 3、定义 3.1检查井 在地下管线位置上每隔一定距离修建的竖井。
主要供检修管道，清除污泥及用于连接不同方向、不同高度的管线使用 3.2支座 固定于检查井井口的部分，用于安装井盖 3.3井盖 位于检查井井口顶部未固定部分，分圆形和正方形井盖表面应设有防滑花纹底面是平面的称板式井盖，底面加肋的称带肋井盖其功能是封闭检查井口，需要时能够开启 3.4嵌入深度 支座支承面至支座顶面的高度 3.5缝宽 支座与井盖之间的间隙 3.6井盖搁置面宽 井盖搁置在支座上的部位 3.7支座支承面宽 支承井盖的支座平面 3.8检查井盖净宽 支座孔口的最大孔径，即井口尺寸，俗称清扫口尺寸 3.9井盖搁置高度 井盖搁置面部位的高度 3.10钢箍 井盖钢箍可用钢板制作，也可用铸件垂直高度等于井盖搁置高度，外包井盖四周，其锥度宜为1:10，其外形为圆台或棱台形 3.11柔性和钢性接触 当井盖搁置面上有橡胶避震圈，通过它搁置在支座支承面上的称柔性接触；当井盖搁置面上无橡胶避震圈，直接搁置在支座支承面上的称刚性接触 4、产品分类 4.1钢纤维混凝土检查井盖按承载力分为A、B、C、D四级 4.1.1 A级钢纤维混凝土检查井盖用于机场或可供直升飞机起降的高速公路等特种道路和场地。
4.1.2 B级钢纤维混凝土检查井盖用于机动车行驶、停放的城市道路、公路和停车场 4.1.3 C级钢纤维混凝土检查井盖用于慢车道、居民住宅小区内通道和人行道 4.1.4 D级钢纤维混凝土检查井盖用于绿化带及机动车辆不能行驶、停放的小巷和场地 4.2按几何形状检查井盖可分为圆形和方形主要几何尺寸见表1 表1 钢纤维混凝土井盖几何尺寸及允许偏差 单位为毫米 等级 井口尺寸（D0） 井盖外径或边长（D或L） 井盖搁置高度（H） 井盖搁置面宽（B） 标称值 允许 偏差 标称值≥ 允许 偏差 标称值≥ 允许偏差 标称值≥ 允许 偏差 A 600 ±20 660 ±3 板式 60 +2 -3 35 ±3 带肋 50 650 740 （760） 板式 65 带肋 55 700 800 板式 70 带肋 60 B 600 ±20 660 ±3 板式 55 +2 -3 30 ±3 带肋 45 650 740 （760） 板式 60 带肋 50 700 800 板式 65 带肋 55 C 600 ±20 660 ±3 板式 45 +2 -3 30 ±3 带肋 35 650 720 板式 50 带肋 40 700 780 板式 60 带肋 45 D 600 ±20 660 ±3 35 +2 -3 30 ±3 650 710 40 700 770 45 注： 1、表中带括号值适用于邮电系统有双层盖的检查井盖； 2、根据供需双方协议，也可生产其他规格尺寸的井盖。
5、原材料及构造要求 5.1原材料 5.1.1钢纤维应符合JG/T 3064的规定 5.1.2水泥应符合GB 175的规定 5.1.3钢筋宜采用HRB335热轧带肋钢筋，其质量应符合GB1499的规定 5.1.4用钢板制作的钢箍宜采用Q 235板材，其质量应符合GB/T 700的规定 5.1.5用铸件做钢箍，其铸件质量应符合GB 9439和GB 1348的规定 5.1.6其他材料如砂、石子、外加剂和水应符合现行有关混凝土用材料标准的规定，即GB/T 14684、GB/T 14685、GB 8076、JGJ 63 5.2构造要求 5.2.1钢筋断料长度的尺寸允许偏差为+2、-5mm 5.2。
