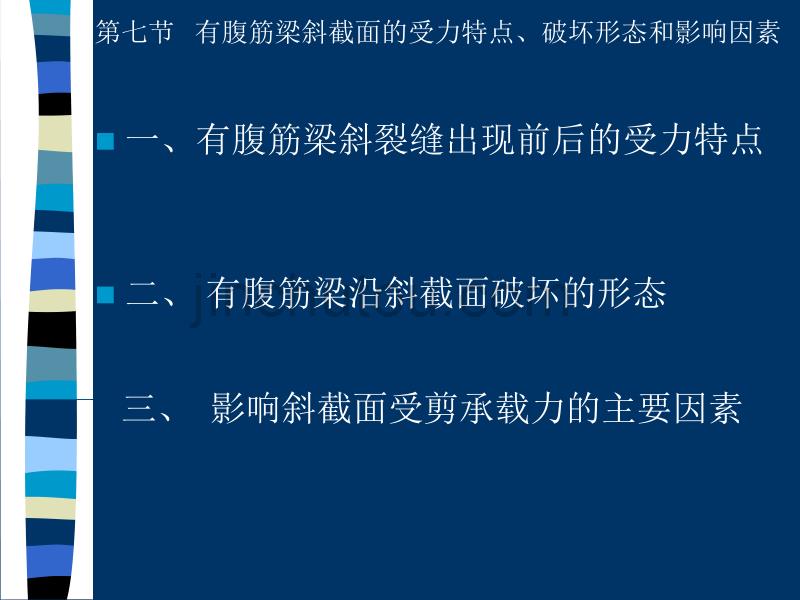

第七节 有腹筋梁斜截面的受力特点、破坏形态和影响因素n一、有腹筋梁斜裂缝出现前后的受力特点n二、 有腹筋梁沿斜截面破坏的形态三、 影响斜截面受剪承载力的主要因素一、有腹筋梁斜裂缝出现前后的受力特点： 1、在斜裂缝出现前，受力性能与无腹筋梁相近 2、裂缝出现后：拱型桁架模型 桁架模型n推导计算公式二、有腹筋梁沿斜截面破坏的形态：n腹筋虽不能防止斜裂缝的出现，却能限制 斜裂缝的开展和延伸n腹筋的数量对斜截面的破坏形态和受剪承 载力有很大的影响n 1、斜压破坏2、剪压破坏3、斜拉破坏二、 梁沿斜截面破坏的三种形态n1、斜压破坏n当集中荷载距支座较近，n即剪跨比λ3（对均布荷载作用下跨高比 为 ）或箍筋配置过少常发生这种破坏n 特点是当弯曲裂缝一旦出现很快发展，形成临界 斜裂缝，并迅速向受压区斜向延伸，梁的承载能 力随之丧失n破坏特征：脆性破坏二、有腹筋梁沿斜截面破坏的形态：n从图中可以看到各种 破坏形态的承载能力 各不相同，斜压破坏 时承载力最大，其次 为剪压，斜拉最小n在有腹筋梁中，截面 合适，箍筋配置数量 适当，剪压破坏是斜 截面受剪破坏中最常 见的一种破坏形态三种破坏形态的荷载挠 （P-f）曲线示意图（一）、 剪跨比 （二）、 混凝土强度 （三）、纵筋配筋率ρ（四）、配箍率和箍筋强度 （五）、斜截面上的骨料咬合力 （六）、截面尺寸和形状三、 影响斜截面受剪承载力的主要因素（一）、剪跨比（二）、 混凝土强度n随混凝土强度提高，梁抗剪性能增大。
二 者呈线性关系 斜压破坏梁(λ<1)受混凝土强度影响最大， 斜拉最小，剪压则居二者之间三）、纵筋配筋率ρn纵筋的受剪产生的销栓力能限制斜裂缝的 扩展，从而加大剪压区的高度n故纵筋的配筋率ρ越大，梁的受剪承载力提 高n在我国规范中的抗剪计算公式中并未考虑 这一影响四）、配箍率和箍筋强度n 图 梁的受剪承载力与 配箍特征系数的关系二者大致呈线性关系n定义：n ------配箍率；n n----同一截面内箍筋的肢 数；n ----单肢箍筋的截面 面积；n b---截面宽度；n s-----箍筋间距；n----配箍特征系数 （五）、斜截面上的骨料咬合力n斜裂缝处的骨料咬合力对无腹筋梁的斜截 面受剪承载力影响较大n（六）、截面尺寸和形状 （1）截面尺寸的影响n试验表明，在其它参数不变的情况下，梁高扩大 4倍，受剪承载力可下降25%---30%（2）截面形状的影响nT形梁的翼缘大小：适当增加翼缘宽度，可提高 受剪承载力25%，但翼缘过大，增大作用趋于平 缓；n梁宽增厚：可提高受剪承载力。
