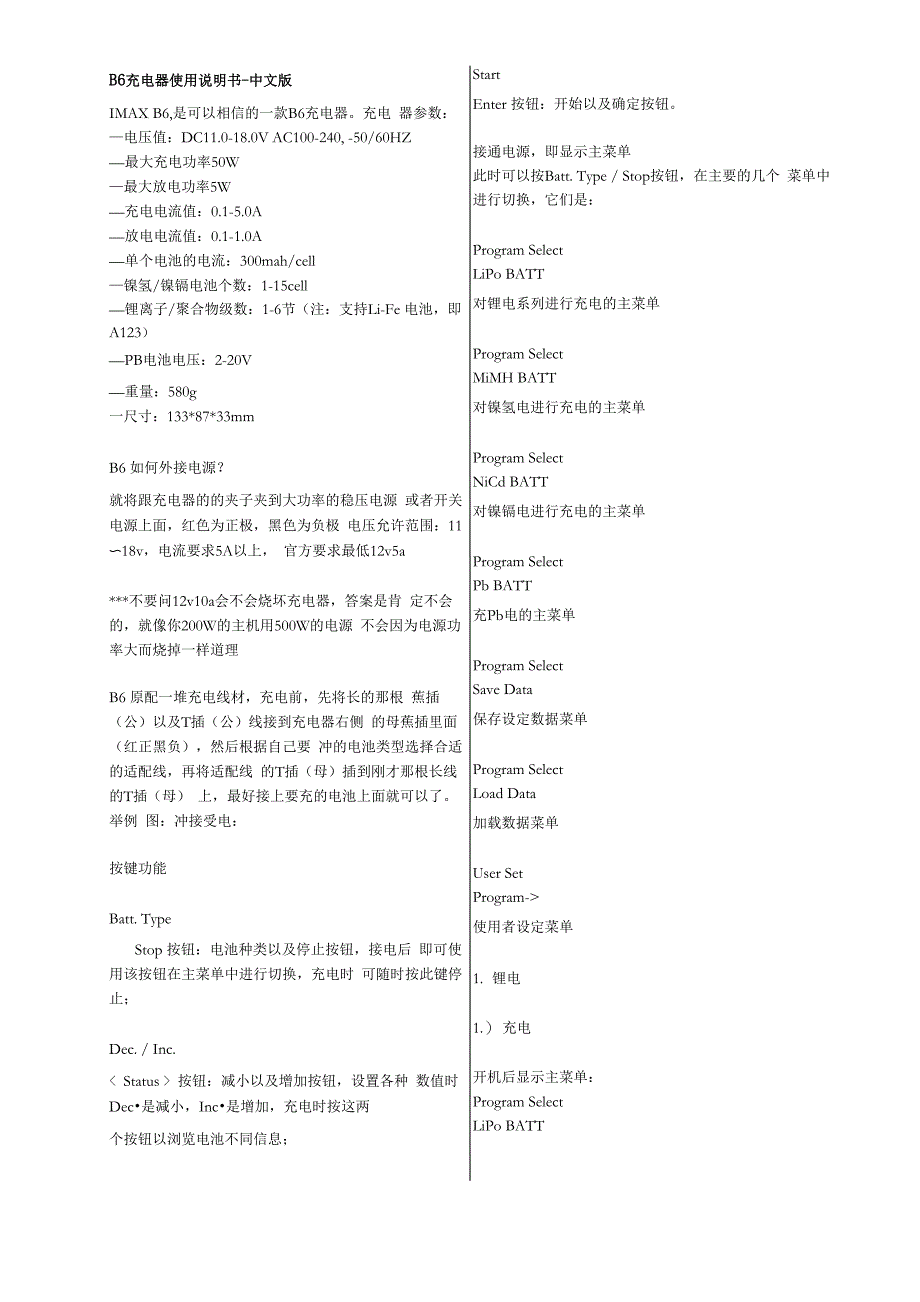

B6充电器使用说明书-中文版IMAX B6,是可以相信的一款B6充电器充电 器参数：—电压值：DC11.0-18.0V AC100-240, -50/60HZ—最大充电功率50W—最大放电功率5W—充电电流值：0.1-5.0A—放电电流值：0.1-1.0A—单个电池的电流：300mah/cell—镍氢/镍镉电池个数：1-15cell—锂离子/聚合物级数：1-6节（注：支持Li-Fe 电池，即A123）—PB电池电压：2-20V—重量：580g一尺寸：133*87*33mmB6 如何外接电源？就将跟充电器的的夹子夹到大功率的稳压电源 或者开关电源上面，红色为正极，黑色为负极 电压允许范围：11〜18v，电流要求5A以上， 官方要求最低12v5a***不要问12v10a会不会烧坏充电器，答案是肯 定不会的，就像你200W的主机用500W的电源 不会因为电源功率大而烧掉一样道理B6 原配一堆充电线材，充电前，先将长的那根 蕉插（公）以及T插（公）线接到充电器右侧 的母蕉插里面（红正黑负），然后根据自己要 冲的电池类型选择合适的适配线，再将适配线 的T插（母）插到刚才那根长线的T插（母） 上，最好接上要充的电池上面就可以了。
举例 图：冲接受电：按键功能Batt. TypeStop 按钮：电池种类以及停止按钮，接电后 即可使用该按钮在主菜单中进行切换，充电时 可随时按此键停止；Dec. / Inc.< Status > 按钮：减小以及增加按钮，设置各种 数值时Dec•是减小，Inc•是增加，充电时按这两个按钮以浏览电池不同信息；StartEnter 按钮：开始以及确定按钮接通电源，即显示主菜单此时可以按Batt. Type / Stop按钮，在主要的几个 菜单中进行切换，它们是：Program SelectLiPo BATT对锂电系列进行充电的主菜单Program SelectMiMH BATT对镍氢电进行充电的主菜单Program SelectNiCd BATT对镍镉电进行充电的主菜单Program SelectPb BATT充Pb电的主菜单Program SelectSave Data保存设定数据菜单Program SelectLoad Data加载数据菜单User SetProgram->使用者设定菜单1. 锂电1.） 充电开机后显示主菜单：Program SelectLiPo BATT按Start / Enter按钮确定屏幕显示LiPo CHARGE*.*A *.*V(*S) 这个是锂电充电，非平衡充，不推荐所以要继 续按Inc. ＞，屏幕显示：LiPo BALANCE*.*A *.*V(*S) 这个就是传说中的锂电平衡充电功能了，我们 要用的就是平衡充电，所以要在这里进行操作， 如下：按Start / Enter, A前面的数字闪烁按Dec. ＜或者Inc. ＞改变改数值大小，这个是 充电电流选择，锂聚合物电池最多不可超过1c, 也就是4400mah电池最高用4.4a, 2200mah电池 最高用2.2a,这样类推；建议保守点用0.5c，即 4400mah电池用2.2a，依此类推Dec. ＜减小该数值，Inc. ＞增加该数值按Start / Enter，V(*S)前面的数字闪烁按Dec. ＜或者Inc. ＞改变改数值大小，这个是 选择电池额定电压,为3.7的倍数,车用电池一 般为 7.4v，即 2S (每 3.7v=1S)长按Start / Enter，出现如下屏幕：Battery CheckWait…如果电池连接不正确,则显示：CONNECTION BREAK如连接正确,则显示：上行：R: *SER S: *SER (说明一下：R: *SER 是指 充电器自动检测到的电池节数，S: *SER是你设 置的电池节数,如果数值不等,请不要开始充 电,以免损坏电池)下行：CANCEL(STOP)与 CONFIRM(ENTER) 来回切换 此时按Start / Enter开始充电，按Satt. Type /Stop取消充电，返回设置界面充电界面：Li*S *.*A*.**VCHG ***:** *****第一行：锂电节数,即时充电电流,即时电池总电 压第二行：充电指示,充电耗时,充进的电量数充满之后显示：FULL (后面还有一串英文以及数 字)***充电过程中可随时按Batt. Type / Stop按钮停止 充电***充电过程中壳随时按Start / Enter按钮改变充电 电流,改变后记得再次确认即可***充电过程中可随时按 Inc. ＞ 观看各节电池单独 电压***充电过程中可随时按 Dec. ＜ 观看各设定参数2. ) 放电选择LiPo DISCHARGE功能，界面：LiPo DISCHARGE*.*A *.*V(*S)操作方法跟充电一样,设置好放电电流和放电截至电压即可，电压为3的倍数级增减，7.4v锂电请设 为 6.0V(2S)***注意：现在IMAX对旗下的B5进行了一定的改 造,以前 B5 的平衡充是将电池平衡充接头接上去 就可以平衡充电，现在新版B5以及B6,都必须同 时接上放电接头以及平衡充电接头,方可进行对锂 电的充放(如图所示)***补充一点：LiPoCHARGE / LiPo FAST CHG 不 知道具体作用,按照字面意思是锂聚合物电池充电 /锂聚合物快速充电,因为都不知道与平衡充电有 什么联系,所以不建议使用。
因为锂电电芯有明确 的电压限制,所以是要求使用平衡充电器进行电压 平衡充电,以防止某片电压偏低而导致另一片电压 过高而出现危险情况***LiPo STORAGE 功能是用于保存锂电,如果锂 电长期不使用,请将锂电充满电后,使用这个功能, 将电压放至锂电的长期保存电压即可,使用方法与充电方法雷同，只是放电电流最大只有 1A -- 放电使用这个，而不要使用 LiPo DISCHARGE 此时，放电的3S截止电压为：11.4V2.镍氢电1.) 充电主菜单时按Batt. Type / Stop选择到：PROGRAM SELECTNiMH BATT这个就是镍氢电池充电模式，按Start / Enter， 显示：NiMH CHARGE ManCURRENT *.*A按 Start / Enter，A 前面的数字闪烁按 Dec. < 或者 Inc. >改变改数值大小，这个是 充电电流选择，镍氢电充电电流说明书上是1C〜2C,不过我们一般认为1C〜1.5C会比较好 点八、、设置好充电电流之后长按Start / Enter，显示： Battery CheckWait…如无意外则显示：NiMH *.*A *.*VCHG ***.** ***** 显示内容与上述锂电一样，不再复述充满后显示内容与锂电雷同，有full字眼即为充 满***充电过程中可随时按Batt. Type / Stop按钮停止 充电***充电过程中壳随时按Start / Enter按钮改变充电 电流，改变后记得再次确认即可 ***充电过程中可随时按 Dec. < 或者 Inc. > 观看 各设定参数2.) 放电*** 改变强制充电电流与自动充电电流控制NiMH CHARGE ManCuRRENT *.*A在这个开始前的充电电流选择界面，B6默认是 手动充电电流即后面是Man字样，在该种充电 方式下，充电器会按照你所设置的充电电流进 行充电，即强制使用你所设置的充电电流，这 样并非好事，因此 B6 亦可以改变为自动充电电 流控制。
改变方法： 在选择充电电流界面：NiMH CHARGE ManCuRRENT *.*A按Start / Enter按钮，则充电电流数值闪烁，此 时同时按下Dec.<与Inc.>两个按钮0.5秒，则 转换为自动充电电流控制，屏幕显示改变为： NiMH CHARGE AutCuR LIMIT *.*A*.*数值为闪烁状态，此时改变该数值，则是充 电时的峰值电流，可以理解为最高充电电流限 制，充电器会自动控制充电电流，但是不会超 越你所设置的数值选择NiMH DISCHARGE功能，界面：NiMH DISCHARGE* *a * *v操作方法跟充电一样，设置好放电电流和放电截至 电压即可，镍氢电放电截至电压设置为0.9v/节， 也就是7.2v电池请设置为5.4v3. 充电器设置作为普通玩家，一般的设置我们是不需要理会，例 如锂电检测电压、镍氢以及镍镉D.PeakWaste Time 等，让它是默认即可在：USER SETPROGRAM-〉界面下按 Start / Enter 按钮LiPoV.Type *.*V设置锂电电压，根据实际改变，可选LiPo 3.7V,LiIo 3.6V, LiFe 3.3VUSB/Temp Select精品Temp Cut-Off 80C过热保护或者使用USB线进行检测这是个没有意义的选项，因为厂家没有配温度探测器，也没有配USB线以及光盘Safety TimerON 120min 这个是充电自动切断时间，默认是开，充电开 始后 120 分钟即切断，建议设为关，或者根据 充电时间改变数值大小，充电时间计算可以参 考一下我另外一个帖子：lee度我刪左佢原先個lmk,大概系講叉電時間二 (電池容量* 1.2)/差點電流，不過鏗電就唔系。
甘樣計算，因為系平衡差，所以冇得計算準確 時間Capacity Cut-OffON 5000mAh 充电容量限制，就是说一旦冲进了这里的这个 数值的容量，充电就会停止，这是个不错的功 能，可以防止过充，不过要根据实际设置为合 适的数值，否则可能冲不满电池例如5000mAh的电池，可以设置为6000mAh才 切断，因为这个是充电器所释放出来的电量， 不是电池冲进去的电量，有部分因为发热或者 其他内部消耗而损失了而没有真正冲到电池里 面，使用快冲的话干脆将改数值设置为电池容 量的 1.2倍如果觉得不需要，可以设为OFF,则没有充电容量限制了4. 保存数据/加载数据1.) 保存数据每次开机,充电器都会加载上次加载的数据, 新机一般是[01]号数据,每次充电时都要重新设 置充电电流啊电压等等,十分不方便,所以我 们需要设置好一个常用的数据,保存起来,或 者设置多组常用数据,需要是直接加载就可以 了在保存数据界面：PROGRAM SELECTSAVE DATA按Start / Enter按钮，即显示：SAVE [01] *****.*V ****mAh其中 01 为闪烁,即现在所使用的模式序号,可以 按Dec.＜或者Inc•＞改变想要改变的模式序号按Start / Enter,则右上角显示闪烁，可以按Dec.＜ 或者Inc•＞改变电池类型，改变了电池类型之后长 按 Start / Enter然后改变常规的电流与电压等设置，然后长按Start / Enter 即可保存数据,显示界面：SAVE…然后退出到主界面***其中NiMh / NiCd模式里面有个：NiMH CYCLE DCHG＞CHG 1 该设置是放电与充电之间的循环充放设置,用于对 新电池或者长期放置的锂电进行激活,建议设置 为：NiMH CYCLEDCHG＞CHG 3即先放电,然后进行充电,循环3 次,最后一次完 成之后即。
