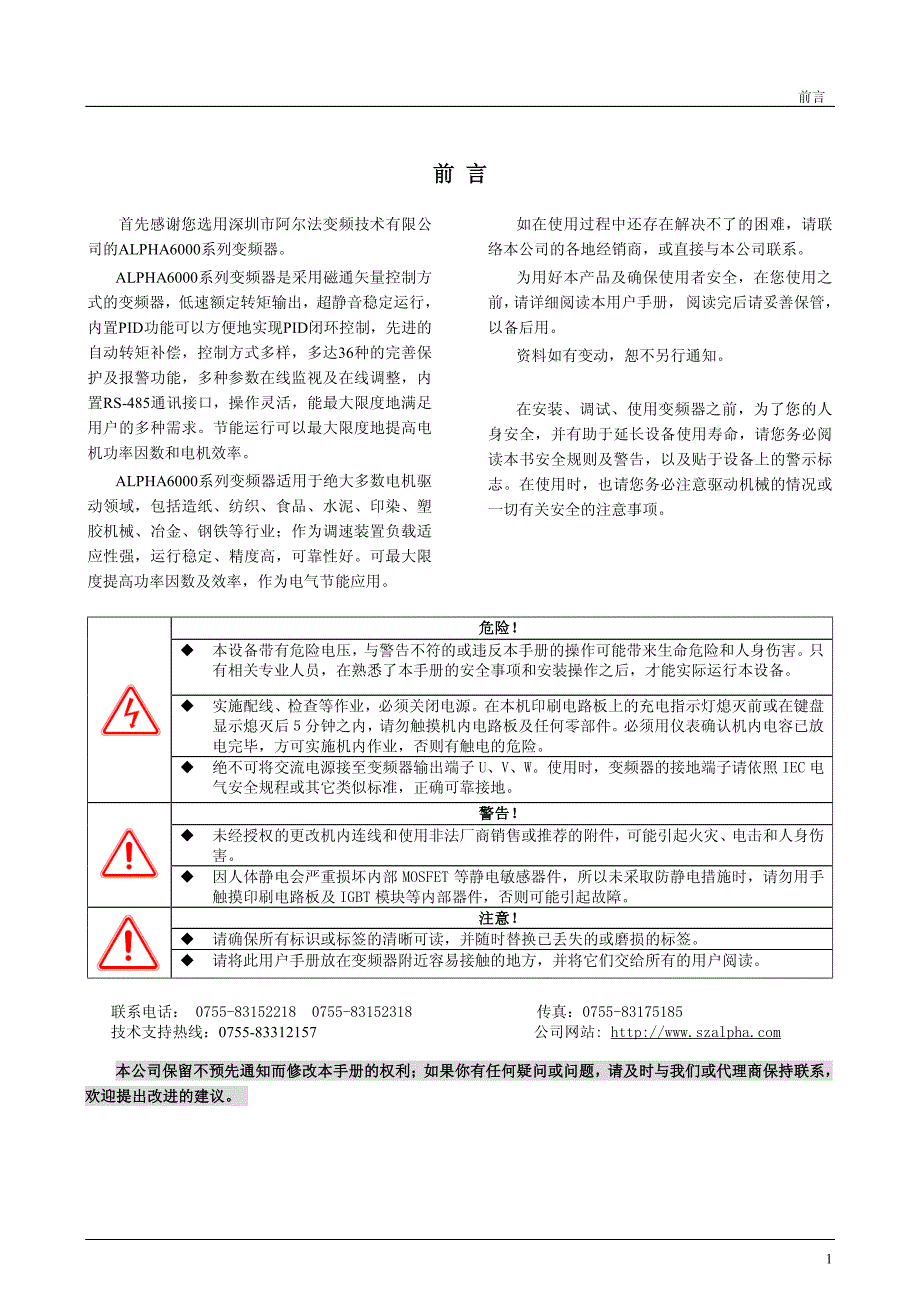

前言 1 前前 言言 首先感谢您选用深圳市阿尔法变频技术有限公司的ALPHA6000系列变频器 ALPHA6000系列变频器是采用磁通矢量控制方式的变频器，低速额定转矩输出，超静音稳定运行，内置PID功能可以方便地实现PID闭环控制，先进的自动转矩补偿，控制方式多样，多达36种的完善保护及报警功能，多种参数监视及调整，内置RS- 485通讯接口，操作灵活，能最大限度地满足用户的多种需求节能运行可以最大限度地提高电机功率因数和电机效率 ALPHA6000系列变频器适用于绝大多数电机驱动领域，包括造纸、纺织、食品、水泥、印染、塑胶机械、冶金、钢铁等行业；作为调速装置负载适应性强，运行稳定、精度高，可靠性好可最大限度提高功率因数及效率，作为电气节能应用 如在使用过程中还存在解决不了的困难，请联络本公司的各地经销商，或直接与本公司联系 为用好本产品及确保使用者安全，在您使用之前， 请详细阅读本用户手册， 阅读完后请妥善保管，以备后用 资料如有变动，恕不另行通知 在安装、调试、使用变频器之前，为了您的人身安全，并有助于延长设备使用寿命，请您务必阅读本书安全规则及警告，以及贴于设备上的警示标志。
在使用时，也请您务必注意驱动机械的情况或一切有关安全的注意事项联系： 0755-83152218 0755-83152318 ：0755-83175185 技术支持热线：0755- 83312157 公司网站: 本公司保留不预先通知而修改本手册的权利；如果你有任何疑问或问题，请及时与我们或代理商保持联系，本公司保留不预先通知而修改本手册的权利；如果你有任何疑问或问题，请及时与我们或代理商保持联系，欢迎提出改进的建议 欢迎提出改进的建议 危险！ 危险！ ? 本设备带有危险电压， 与警告不符的或违反本手册的操作可能带来生命危险和人身伤害只 有相关专业人员，在熟悉了本手册的安全事项和安装操作之后，才能实际运行本设备 ? 实施配线、检查等作业，必须关闭电源在本机印刷电路板上的充电指示灯熄灭前或在键盘 显示熄灭后５分钟之内， 请勿触摸机内电路板及任何零部件必须用仪表确认机内电容已放 电完毕，方可实施机内作业，否则有触电的危险 ? 绝不可将交流电源接至变频器输出端子 U、V、W使用时，变频器的接地端子请依照 IEC 电 气安全规程或其它类似标准，正确可靠接地。
警告！ 警告！ ? 未经授权的更改机内连线和使用非法厂商销售或推荐的附件，可能引起火灾、 电击和人身伤 害 ? 因人体静电会严重损坏内部 MOSFET 等静电敏感器件，所以未采取防静电措施时，请勿用手 触摸印刷电路板及 IGBT 模块等内部器件，否则可能引起故障 注意！ 注意！ ? 请确保所有标识或标签的清晰可读，并随时替换已丢失的或磨损的标签 ? 请将此用户手册放在变频器附近容易接触的地方，并将它们交给所有的用户阅读 目录 2 目 录 前 言 1 第一章 购入检查 3 1.1 开箱检查 . 3 1.2 命名规则 . 3 1.3 变频器铭牌 . 3 第二章 安装配线 4 2.1 外型尺寸与安装尺寸（详见附录 1） . 4 2.2 安装场所要求和管理 . 4 2.2.1 安装现场 4 2.2.2 环境温度 4 2.2.3 防范措施 4 2.3 安装方向和空间 . 4 2.4 主回路端子的连接 . 5 2.4.1 主回路端子排布及配线 5 2.4.2 主回路端子配线指导 6 2.5 控制回路端子的连接 . 7 2.5.1 控制回路端子功能 7 2.5.2 控制回路端子配线 9 2.6 基本运行配线连接 . 15 2.7 配线注意事项 . 16 第三章 操作运行 17 3.1 键盘的功能与操作 . 17 3.1.1 键盘的布局 17 3.1.2 按键功能说明 18 3.1.3 LED 数码管及指示灯说明 18 3.1.4 键盘的显示状态 19 3.1.5 键盘的操作方法 21 3.2 运行模式的选择 . 22 3.3 试运行 . 22 3.3.1 变频器运行方式 22 3.3.2 运行前的检查要点 23 3.3.3 运行时的检查要点 23 3.3.4 初次上电操作 23 3.4 键盘的试运行 . 24 3.5 外部端子信号的测试运行 . 25 第四章 功能参数简表 26 第五章 详细功能介绍 39 5.1 基本功能（P0 组） 39 5.2 启停控制（P1 组） 41 5.3 辅助运行（P2 组） 44 5.4 I/O 端子控制（P3 组） 46 5.5 模拟及脉冲功能（P4 组） . 53 5.6 PLC 运行（P5 组） 54 5.7 纺织摆频（P6 组） . 56 5.8 PID 控制（P7 组） . 57 5.9 定长功能（P8 组） . 59 5.10 高级控制（P9 组） . 59 5.11 电机参数（PA 组） 60 5.12 MODBUS 通讯（Pb 组） . 61 5.13 显示控制（PC 组） 62 5.14 保护及故障参数（Pd 组） . 63 5.15 运行历史记录（PE 组） 65 5.16 参数保护（PF 组） 66 第六章 异常诊断 . 68 6.1 异常诊断和纠正 68 6.2 报警显示和说明 69 6.3 电机故障和纠正措施 70 第七章 外围设备 . 72 7.1 外围设备和任选件连接图 72 7.2 外围设备的功能说明 72 7.2.1 交流输入电抗器 . 73 7.2.2 EMI 滤波器 73 7.2.3 制动单元及制动电阻 . 74 7.2.4 漏电保护器 . 74 7.2.5 电容箱 . 74 第八章 保养维护 . 75 8.1 保养和维护 75 8.1.1 日常维护 . 75 8.1.2 定期维护 . 75 8.1.3 定期更换的器件 . 77 8.2 储存与保护 77 第九章 品质保证 . 78 附录 1 外型尺寸与安装尺寸（单位：mm） 79 附录 2 技术规范 81 附录 3 主电路输出电缆选择推荐 82 附录 4 使用 MODBUS 通信 . 83 附录 5 键盘安装尺寸（单位：mm） 92 附录 6 LCD 液晶键盘使用说明 . 93 A6.1 LCD 键盘说明 93 A6.2 使用说明 . 93 A6.3 对比度调节 . 96 第一章 购入检查 3 第一章第一章 购入检查购入检查1.1 开箱检查 变频器在出厂前均经过严格的测试，变频器购入后，开箱请检查本产品是否因运输不慎而造成损伤；产品的规格、型号是否与订购产品的机种相符；有无合格标志等。
如有问题，请与供货商联系 1.2 命名规则 本品命名规则如下： 附加说明 B：带制动单元ALPHA6000 - 3 7R5 G B序列代号075:75KW7R5:7.5KWR75: 0.75KW适配电机功率 G：泛用型适用负载P：平方转矩型额定电压 S2:单相220V 2： 3相220V 3： 3相380V注：用户特殊需要的产品，须在订单中注明技术要求注：用户特殊需要的产品，须在订单中注明技术要求 1.3 变频器铭牌 在变频器箱体的右侧板下方,贴有标示变频器型号及额定值的铭牌,如下所示: 第二章 安装配线 4 第二章第二章 安装配线安装配线 2.1 外型尺寸与安装尺寸（详见附录1） 2.2 安装场所要求和管理 ·搬运时，不要让操作面板和盖板受力，否则变频器掉落造成人身受伤或损坏财物 ·安装时，应该在能够承受变频器重量的地方进行安装，否则掉落时有人身受伤或损坏财物的危险 ·严禁安装在水管等可能产生水滴飞溅的场合，否则有损坏财物的危险 ·不要将螺钉、垫片及金属棒之类的异物掉进变频器内部，否则有火灾及损坏财物的危险 ·如果变频器有损伤或部件不全时，请不要安装运行，否则有火灾、受伤的危险。
·不要安装在阳光直射的地方，否则有损坏财物的危险 ·不要将P1、+与- 短接，否则有发生火灾和损坏财物的危险 ·主回路端子与导线端子必须牢固连接，否则有损坏财物的危险 ·控制端子中，只有TA、TB、TC和BRA、BRB、BRC能接入交流220V信号，其他端子不允许接入交流220V信号，否则有损坏财物的危险 请将变频器安装在如下应用场所，并维持适当的条件 2.2.1 安装现场 安装现场应满足如下条件： ? 室内通风良好； ? 环境温度 -10℃～40℃ 如环境温度超过40℃时， 需外部强迫散热或降额使用； ? 湿度要求小于95%，无水珠凝结及雨水滴淋； ? 切勿安装在木材等易燃物体上； ? 避免直接日晒； ? 严禁安装在有易燃、 易爆、 腐蚀性气体或液体的场所； ? 无灰尘、油性灰尘、飘浮性的纤维及金属微粒； ? 安装基础坚固无震动； ? 无电磁干扰，远离干扰源； ? 海拔超过1000m由于空气稀薄导致散热效果变差，请降额使用，海拔每升高1000m额定输出降低6% 2.2.2 环境温度 为提高变频器运行的可靠性， 请将其安装在通风条件良好的地方;在封闭的箱体内使用时，请安装冷却风扇或冷却空调，保持环境温度40℃以下。
2.2.3 防范措施 安装作业时，请将变频器盖上防尘罩钻孔等产生的金属碎片切勿落入变频器内部安装结束后，请撤去防尘罩 2.3 安装方向和空间 本系列变频器均装有冷却风扇以强迫风冷 为使冷却循环效果良好，必须将变频器安装在垂直方向，其上下左右与相邻的物品或挡板(墙)必须保持足够的空间，如图2-1： 图 2-1 安装方向和空间第二章 安装配线 5 2.4 主回路端子的连接 2.4.1 主回路端子排布及配线 图 2-2 35R5GB/37R5PB～3015GB/3018PB 机型主回路端子接线 表 2-1 35R5GB/37R5PB～3015GB/3018PB主回路端子功能及说明 端子符号 端子名称及功能说明 R、S、T 三相交流380V输入端子 P1、+/B1 外接直流电抗器预留端子 +/B1、B2 外接制动电阻预留端子 - 直流负母线输出端子 U、V、W 三相交流输出端子 PE 输入电源保护接地端子或电机电缆及制动电阻电缆屏蔽接地端子 注：当不接直流电抗器时，用所配的短接片将“P1”和 “+/B1”短接 图 2-3 3018G/3022P～3055G/3075P 机型主回路端子接线 第二章 安装配线 6 表 2-2 3018G/3022P～3055G/3075P 主回路端子功能及说明 端子符号 端子名称及功能说明 R、S、T 三相交流380V输入端子 P1、+ 外接直流电抗器预留端子 - 直流负母线输出端子 U、V、W 三相交流输出端子 PE 输入电源保护接地端子或电机电缆及制动电阻电缆屏蔽接地端子 注：当不接直流电抗器时，用所配的短接片将“P1”和“+”短接 图 2-4 3075G/3093P～3355G/3400P 机型主回路接线端子 表 2-3 3075G/3093P～3355G/3400P 主回路端子功能及说明 端子符号 端子名称及功能说明 R、S、T 三相交流380V输入端子 P1、+ 外接直流电抗器预留端子 - 直流负母线输出端子 U、V、W 三相交流输出端子 PE 输入电源保护接地端子或电机电缆及制动电阻电缆屏蔽接地端子 注：当不接直流电抗器时，用所配的短接片将“P1”和“+”短接 2.4.2 主回路端子配线指导 运行时，请确认在正转命令时，电机是否正转。
如果电机为反转，将变频器的输出端子（U、V、W）的任意2根连线互换即可。
