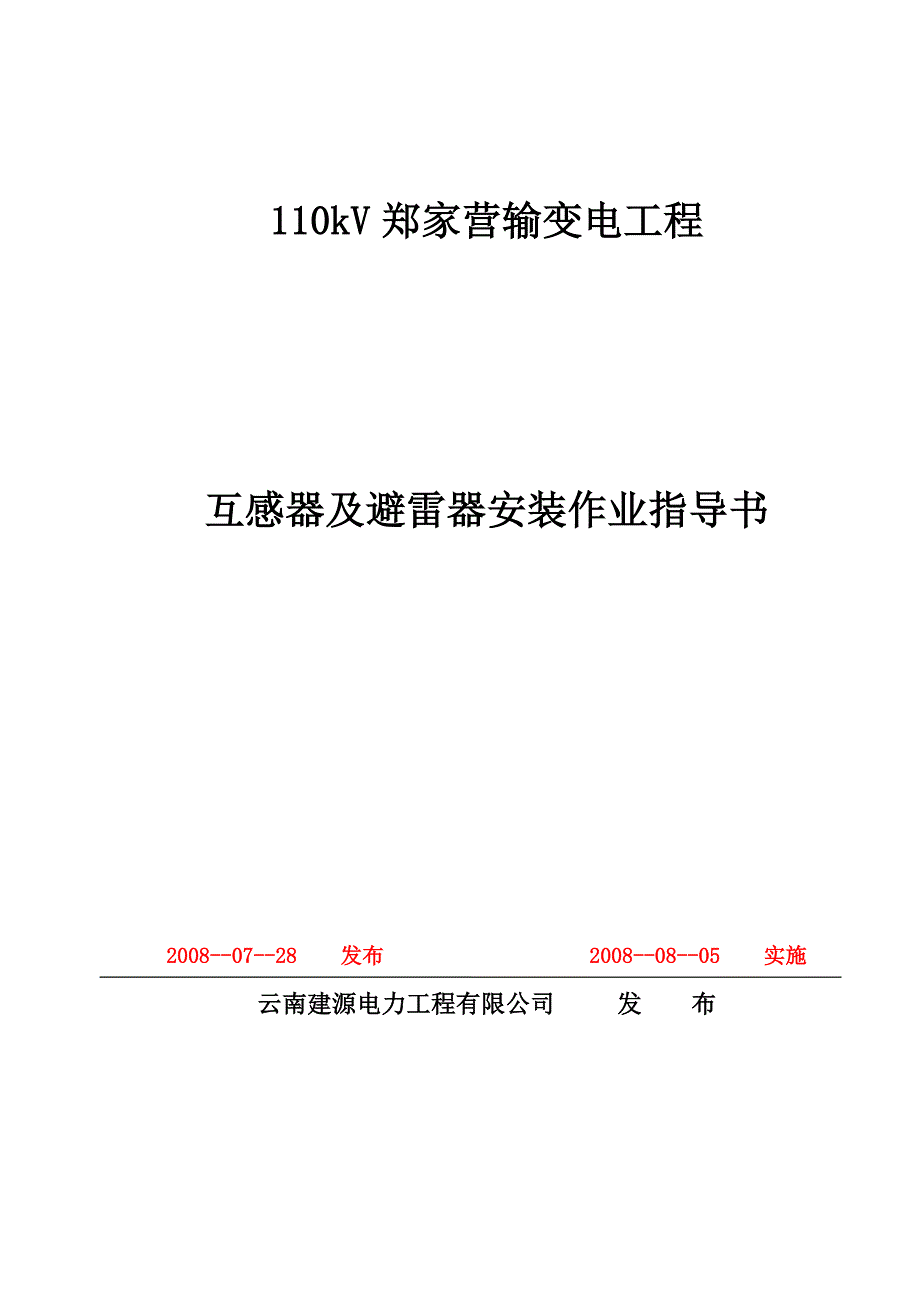

110kV 郑家营输变电工程互感器及避雷器安装作业指导书2008--07--28 发布 2008--08--05 实施云南建源电力工程有限公司 发 布前 言根据变电站变实际情况，确保安装及调试顺利进行，特编制本作业指导书本作业指导书由云南建源电力工程有限公司提出提出本作业指导书主要起草单位：云南建源电力工程有限公司提出批准人： 审核人： 编制人： 本作业指导书由云南建源电力工程有限公司提出总工室负责解释目 录一、引言 .................................................................................................................1二、编制依据 .........................................................................................................1三、互感器、避雷器安装工艺要求 .....................................................................13.1、干式互感器装安 .........................................................................................................13.2、油浸式互感器安装 .....................................................................................................13.3、避雷器安装 .................................................................................................................2四、安全及文明施工 .............................................................................................2五、危险点预测与预控措施 .................................................................................5互感器避雷器安装作业指导书1一、引言在变电站施工过程中，电压互感器、电流互感器、避雷器的安装要使用吊车，风险系数较大，特编写本作业指导书。
二、编制依据《电气装置安装工程质量检验及评定规程》《厂家安装说明书》《110kV 屋外配电装置》 《220kV 屋外配电装置》 《主变压器安装》设计图三、互感器、避雷器安装工艺要求3.1、干式互感器装安3.1.1、本体检查铭牌标志：完整、清晰，外观完好无损伤；二次引线板：连接牢固，绝缘良好；变比极性正确3.1.2、互感器安装极性方向一致；接线端子位置在母线侧；等电位弹簧固定牢固，与母线接触紧密可靠；零序电流互感器铁芯与其他导磁体间不构成闭合磁路；所有连接螺栓齐全，紧固；外壳接地可靠；电流互感器备用二次绕组接地短路后，可靠接地3.2、油浸式互感器安装3.2.1、本体检查铭牌标志：完整、清晰，瓷套外观完整，无裂纹；密封检查无渗漏；油位正常；呼吸孔检查无阻塞；次引线板：连接牢固，绝缘良好；变比极互感器避雷器安装作业指导书2性检查正确3.2.2、互感器安装极性方向一致；隔膜式储油柜隔膜检查完好；顶盖螺栓齐全，紧固；电容式电压互感器组件编号按制造厂规定，组件间接触面无氧化层，并涂电力复合脂；均压环外观检查清洁，无损坏，并与瓷裙间隙均匀一致；所的连接螺栓齐全紧固接地：外壳接地牢固可靠；分级绝缘及电容式电压互感器接地按制造厂规定，接地可靠；电容式电压互感器未屏及铁芯接地牢固，导通良好；电流互感器备用二次绕组接地需短路后可靠接地；相色标志齐全，正确。
3.3、避雷器安装3.3.1、外观检查瓷件外观光洁，完整无裂纹；防爆片无损坏、裂纹，且安装时取下3.3.2、安装金属接触面清洁，无氧化膜，并涂有电力复合脂；各节位置按制造厂规定；相间中心距离误差不大于 10mm，同相串并联组合单元非线性系数误差符合要求；绝缘底座绝缘良好；放电计数器：外观密封良好，安装位置三相一致，便于观察；动作试验正确可靠；底座接地可靠，记数指示三相相同；均压环安装牢固；均匀环与瓷裙间隙均匀一致；接线端子与设备连接牢固、无应力；相色标志正确，清晰四、安全及文明施工4.1、安全措施a） 、凡在坠落度基准面 2m 及以上有可能坠落的高处进行的作业均称高互感器避雷器安装作业指导书3处作业、高处作业的平台、走道绑扎牢固b） 、高处作业区周围的孔洞必须设置盖板、安全网或围栏c） 、高处作业必须系好安全带（绳） ，安全带（绳）必须挂在上方的牢固可靠处高处作业人员应衣着灵便、裤脚应扎紧，穿软底鞋d） 、高处作业地点、各层平台、走道及脚手架上不得堆放超过允许载荷物件，施工用料应随用随吊严禁在脚手架上使用临时物体（箱子、桶、板）作为补充台架e） 、高处作业人员应配带工具袋，较大的工具应系保险绳。
传递物品应用传递绳，严禁抛掷f） 、高处作业区附近有带电体时，传递绳应使用干燥的麻绳或尼龙绳，严禁使用金属线g） 、施工中应尽量减少立体交叉作业必须交叉时，施工负责人应事先组织交叉作业的各方的施工范围及安全注意事项；各工序应密切配合，施工场地尽量错开，以减少干扰无法错开的垂直交叉作业，层间必须搭设严密、牢固防护隔离设施f） 、交叉施工时，工具、材料、边角余料等严禁上下抛掷，应用工具袋、箩筐或吊笼等吊装严禁在吊物下方接料或逗留4.2、起重器具及操作人员注意事项a） 、起重人员应熟悉相关的规程和有关知识，起重设备运行完好b） 、雨、雪天工作，应保持良好视线，并防止起重设备各部制动器受潮失效工作前应检查各部制动器并进行试吊， （起重物离开地 10CM 左右，连续上下数次） ，确认可靠方可进行工作互感器避雷器安装作业指导书4c） 、操作人员应按指挥人员的指挥信号进行操作对违章指挥、指挥信号不清清或有危险时，操作人员应拒绝执行并立即通知指挥人员操作人员对任何人发出的危险信号，均必须听从d） 、当挥人员不能同时看清操作人员和负载时，必须设中间指挥人员传递信号，当发现错误信号时，应立即发出停止信号4.3、钢丝绳、滑车及卷扬机相关要求a） 、使用的钢丝绳应符合规程规定，并有产品合格证，其安全系数和滑轮直径符合《电力建设安全工作规程》 （变电所部分） 。
b） 、钢丝绳防止打结和扭曲，钢丝绳不得与物体的棱角直接触，应在棱角处垫以半圆管、要板或其它柔软物品C） 、钢丝绳不得在机械运动中，不得与其他物体发生磨擦，钢丝绳严禁与任何带电体接触d） 、滑车应按铭牌规定的允许负荷使用如无铭牌，则应经计算和试验后方可使有e） 、在受力方向变化较大的场合和高处作业中，应采用吊环式滑车如采用吊钩式滑车，必须对吊钩采取封口保险措施当使用开门滑车时，必须将吊钩环锁紧互感器避雷器安装作业指导书5五、危险点预测与预控措施序号 作业活动 危险点/危险源 危险结果 控制措施 备注1 设备就位 吊装方式不符合要求 设备事故 1．起吊过程中，加强监护，防止发生碰撞2．设备吊至基础时，要轻缓落下2 设备找平、 找正 方式不符合要求 人身伤害设备事故1．设备挪动、顶升时应平缓，并加强监护，防止设备倾倒2．撬动设备垫片找平时，手指不可伸入设备下方，防止压伤3 瓷套（棒）电器安装 吊装方式不符合要求 设备事故1．吊装用的索套应安全可靠2．瓷质电器应使用柔性护套的专用索具3．安装时若有交叉作业，应自上而下进行4 避雷器安 装 工作方式不符合要求 人身伤害、 设备事故 1．严禁在避雷器上攀登或进行工作2．组装或引线连接应搭设牢固的工作平台或梯子。
