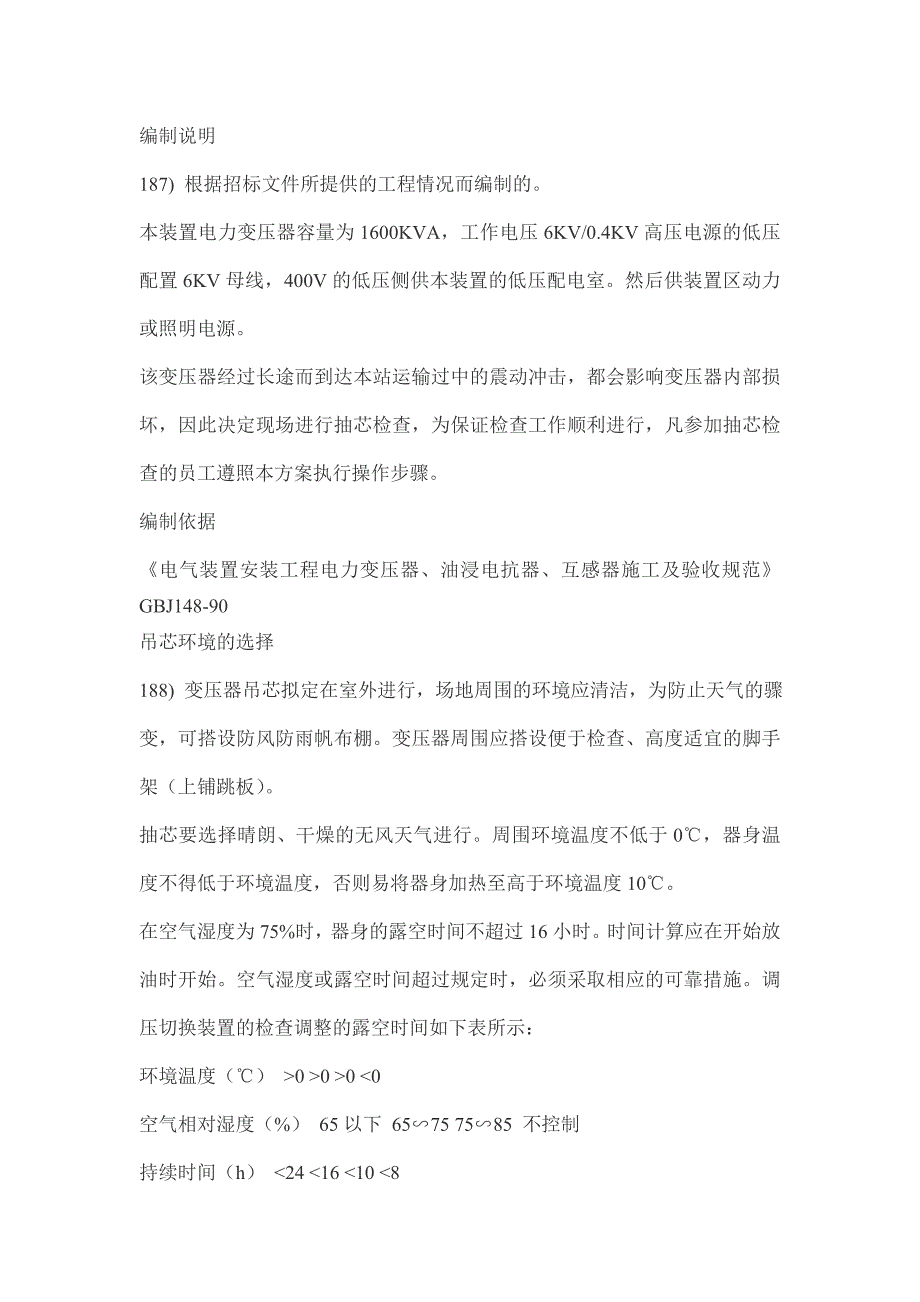

编制说明 187) 根据招标文件所提供的工程情况而编制的 本装置电力变压器容量为 1600KVA，工作电压 6KV/0.4KV 高压电源的低压配置 6KV 母线，400V 的低压侧供本装置的低压配电室然后供装置区动力或照明电源 该变压器经过长途而到达本站运输过中的震动冲击，都会影响变压器内部损坏，因此决定现场进行抽芯检查，为保证检查工作顺利进行，凡参加抽芯检查的员工遵照本方案执行操作步骤 编制依据 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90 吊芯环境的选择 188) 变压器吊芯拟定在室外进行，场地周围的环境应清洁，为防止天气的骤变，可搭设防风防雨帆布棚变压器周围应搭设便于检查、高度适宜的脚手架（上铺跳板） 抽芯要选择晴朗、干燥的无风天气进行周围环境温度不低于 0℃，器身温度不得低于环境温度，否则易将器身加热至高于环境温度 10℃ 在空气湿度为 75%时，器身的露空时间不超过 16 小时时间计算应在开始放油时开始空气湿度或露空时间超过规定时，必须采取相应的可靠措施调压切换装置的检查调整的露空时间如下表所示： 环境温度（℃） >0 >0 >0 <0 空气相对湿度（%） 65 以下 65∽75 75∽85 不控制 持续时间（h） <24 <16 <10 <8 器身检查程序和内容 准备工作 189) 抽芯检查前，电调应作绝缘电阻、直流电阻、变比、组别等相应实验。
瓦斯继电器应校验合格绝缘油（补充油和箱体内油）应化验，耐压合格 分体运输的变压器附件如油枕、散热器等应清洗、打压合格，密封备装 按本方案的要求进行人员安排，准备好所需的设备、工具和材料，并设专人登记和保管 松螺丝前应测量箱体的间距，作好记录，抽芯后应按此间距或略小于此间距进行压紧密封 放油 以干净的耐油管放油至干净的油筒，放油的油面应低于油箱上沿、密封圈以下放油时应打开上部的进气孔，以防抽真空 整体吊装 190) 吊索应挂于箱盖的四个专用吊耳上，长短一致，其吊索与垂线的夹角应小于 30 度，也即吊索的夹角≯60 度 先以 16T 吊车（视情况可改变吊车的大小）将器身整体吊起，找正后放下，油箱应找平放置、以免抽芯时器身碰油箱壁再在吊钩上悬挂 5T 倒链，用以起吊芯子倒链的安全载荷系数为 2（新倒链） 卸箱盖螺丝和吊芯 191) 拆卸箱盖四周的固定螺丝，并交专人保管松卸螺丝应循序渐进，开始每个螺丝少松两扣，不要一气松脱，可采取推磨式松螺丝法在四角的螺丝孔中各插入一根 1.5～2 米长，Φ16 园钢，由专人负责用以控制器身的找正 缓慢起吊芯子，以四角的园钢找正，避免碰撞当芯子高于箱口后，以塑料布蒙住油箱，以两根清洁并包以塑料布的 8#槽钢或道木垫入芯子下部，并放置其上。
此时吊芯的钢丝绳仍受力 器身的检查和记录 192) 所有的螺丝应紧固，并有防松措施，绝缘螺栓应完好无损，防松绑扎完好 铁芯检查： a) 铁芯应无变形，铁轭与夹件之间的绝缘垫应良好 b) 铁芯应无多点接地 c) 打开铁芯的接地线，以 2500V 摇表检查绝缘情况，注明耐压时间，铁芯及穿钉绝缘良好 绕组检查： a) 绕组的绝缘层应完整无损，无变位现象 b) 各绕组排列整齐，间隙均匀，油路畅通 c) 绕组的压钉应紧固，防松螺钉应锁紧 d) 绝缘围屏绑扎牢固，围屏上的所有线圈引出处的封闭应良好 e) 引出线绝缘包扎应牢固，无破损、拧曲现象，引出线绝缘距离应合格，固定牢靠， ，其固定支架应紧固；引出线的裸露部分应焊接良好，应无尖角和毛刺；引出线与套管的连接应牢靠，接线正确套管应完好无损 调压装置的检查： a) 调压装置与线圈的连接应紧固，接线正确 b) 调压装置的触头应清洁，接触紧密，弹性良好所有接触到的地方，用0.05×10mm 的塞尺检查，应塞不进去，引线接触良好 c) 调压装置完好无损转动盘应动作灵活，位置正确，指示器密封良好 d) 绝缘屏障应完好，固定牢固，无松动现象 e) 清扫各部位油泥、水滴和金属末等杂物。
器身复原 193) 使用干净的变压器油冲洗，器身检查完毕后，应检查油箱内有无落掉物，若有，应进行打捞器身检查时有无遗漏物品 拉紧倒链，抽出 8#槽钢或道木，用干净的布擦净油箱上沿密封圈，然后放入密封圈，缓慢放回芯子，并以 φ16 园钢定位按原测量的间距逐步上紧箱盖的固定螺丝及附件 检查各绕组的绝缘情况，无异常可注油至规定油位，并在瓦斯继电器等处放气 清点工具，按登记数量收回，清理现场 以 0.03Mpa 的油压或气压检查密封情况，24 小时应无渗漏现象 （整体运输的变压器除外） 安全技术措施 194) 现场应准备灭火器和消防器材，20 米以内严禁烟火 检查器身时所用的器具应有防止坠落的措施，如：搬手上应以白布带套在手上，防止滑落 起吊用的倒链、钢丝绳等应预先检查良好绳扣应挂于变压器专用吊耳上，夹角合适 供器身检查用的脚手架应绑扎牢靠，跳板固定，上下方便，四周应有防坠落的栏杆及上下的防滑装置非检查人员不得登上脚手架，以防超载 器身检查时，工作人员应着干净的工作服、手套及而耐油胶靴口袋中禁放物品，经防掉入油箱中，作好每一项检查记录 检查应小心、仔细地认真进行，避免用力过大而拧断螺丝、碰伤绝缘或碰坏瓷瓶等现象。
器身检查时所用的工具、材料及拆卸下的器件物品注册登记，以供工作结束时查对 起吊过程中严禁手在箱盖与箱盖之间作频繁的不必要的活动 组织有关人员学习本抽芯方案，作到人人心中有数。
