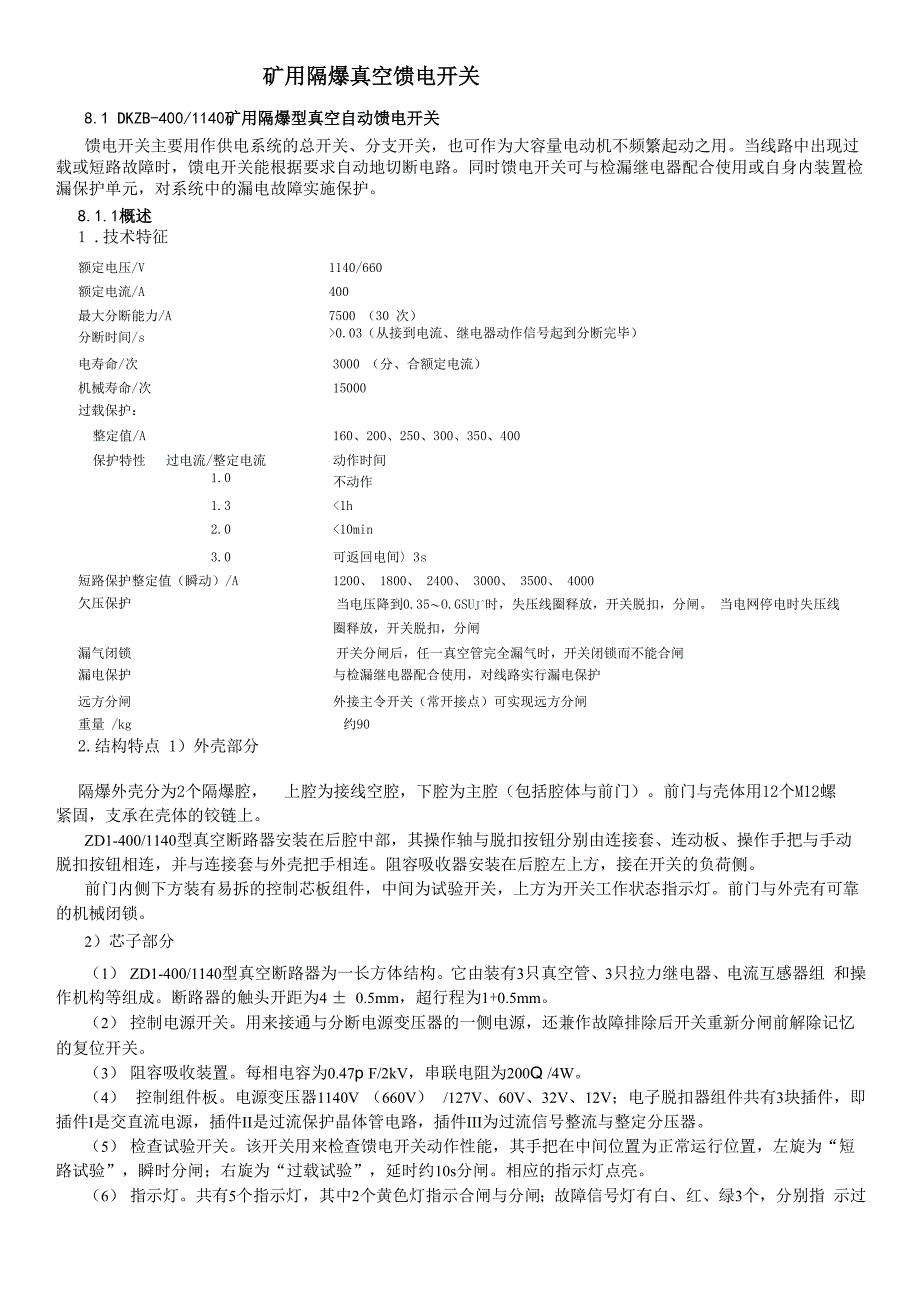

矿用隔爆真空馈电开关8.1 DKZB-400/1140矿用隔爆型真空自动馈电开关馈电开关主要用作供电系统的总开关、分支开关，也可作为大容量电动机不频繁起动之用当线路中出现过 载或短路故障时，馈电开关能根据要求自动地切断电路同时馈电开关可与检漏继电器配合使用或自身内装置检 漏保护单元，对系统中的漏电故障实施保护8.1.1概述1 .技术特征额定电压/V1140/660额定电流/A400最大分断能力/A7500 （30 次）分断时间/s>0.03（从接到电流、继电器动作信号起到分断完毕）电寿命/次3000 （分、合额定电流）机械寿命/次15000过载保护：整定值/A160、200、250、300、350、400保护特性 过电流/整定电流动作时间1.0不动作1.3<1h2.0<10min3.0可返回电间〉3s短路保护整定值（瞬动）/A1200、 1800、 2400、 3000、 3500、 4000欠压保护当电压降到0.35〜O.GSUj^时，失压线圈释放，开关脱扣，分闸 当电网停电时失压线圈释放，开关脱扣，分闸漏气闭锁开关分闸后，任一真空管完全漏气时，开关闭锁而不能合闸漏电保护与检漏继电器配合使用，对线路实行漏电保护远方分闸外接主令开关（常开接点）可实现远方分闸重量 /kg约902.结构特点 1）外壳部分隔爆外壳分为2个隔爆腔，上腔为接线空腔，下腔为主腔（包括腔体与前门）。
前门与壳体用12个M12螺栓紧固，支承在壳体的铰链上ZD1-400/1140型真空断路器安装在后腔中部，其操作轴与脱扣按钮分别由连接套、连动板、操作手把与手动 脱扣按钮相连，并与连接套与外壳把手相连阻容吸收器安装在后腔左上方，接在开关的负荷侧前门内侧下方装有易拆的控制芯板组件，中间为试验开关，上方为开关工作状态指示灯前门与外壳有可靠 的机械闭锁2）芯子部分（1） ZD1-400/1140型真空断路器为一长方体结构它由装有3只真空管、3只拉力继电器、电流互感器组 和操作机构等组成断路器的触头开距为4 ± 0.5mm，超行程为1+0.5mm2） 控制电源开关用来接通与分断电源变压器的一侧电源，还兼作故障排除后开关重新分闸前解除记忆 的复位开关3） 阻容吸收装置每相电容为0.47p F/2kV，串联电阻为200Q /4W4） 控制组件板电源变压器1140V （660V） /127V、60V、32V、12V；电子脱扣器组件共有3块插件，即 插件I是交直流电源，插件II是过流保护晶体管电路，插件III为过流信号整流与整定分压器5） 检查试验开关该开关用来检查馈电开关动作性能，其手把在中间位置为正常运行位置，左旋为“短 路试验”，瞬时分闸；右旋为“过载试验”，延时约10s分闸。
相应的指示灯点亮6） 指示灯共有5个指示灯，其中2个黄色灯指示合闸与分闸；故障信号灯有白、红、绿3个，分别指 示过载、短路和真空管漏气8.1.2工作原理电气原理如图8-1该馈电开关为手动合闸/跳闸，保护装置作用下自动跳闸，或操作外接分闸按钮（常闭） 跳闸图8-1 DKZB-400/1140矿用隔爆型真空馈电开关电气原理图1 .控制电源部分（插件I）由晶体管T、T、稳压管VS、电阻R~R组成串联调整型稳压电路，可使电源电压在75%〜105%U范围内维持12 1 2 5 N+15V直流电压2 .保护装置的传感电路电流互感器1TA-3TA将主回路大电流变为小电流，经固定电阻Ra、Rb、RC变为正比于动力回路电流大小的交 流电压信号，送给过流信号整定插件IIIR加〜R推为压敏电阻，吸收浪涌电压：3. 过流信号整流和整定分压部分（插件m）由传感电路送来反映主回路电流大小的电压信号，经d22〜d33整流后，对电容C9、C10充电，电容两端电压与主 回路电流近似为线性关系，该电压由二极管d34导引至分励线圈ya2当电网出现大短路电流时，对ya2线圈提供 驱动电源过载分压器在1倍整定值时，输出电压为5.6V （设计值）；短路分压器在1倍整定值时，输出电压为12V （设 计值）。
4. 过载、短路保护（插件II）1） 过载保护电路T、T组成组成鉴幅开关电路，R、RP、R、VS与C组成充电回路，过载分压器输出的电压为其充电电源3 4 15 2 17 5 6当主回路发生过载时，即实际电流大于整定电流，由过载整定开关S1取出电压信号升高，t3导通，t4截止， 过载信号电压经V、R、RP、R对C的充电，充电电压大于6.2V时，过载延时起动（反时限特性），T导通，37 15 2 17 6 5T导通，T截止，T集电极为高电平，T导通，T导通同时，V导通，单结晶体管UJT导通，晶闸管SCR导通，6 7 7 8 9 17分励线圈丫禹得电动作，馈电开关跳闸过载时T9导通，其集电极为低电平，稳压管VS2截止，T15截止，继电器1K释放，其常开接点使释压线圈YA1 断电释放，保证开关跳闸1K常闭接点闭合，过载指示灯点亮 1过载时T15截止，其集电极高电平，八导通，继电器4K吸合，常闭接点4K断开T15集电极，保证T15截止，继 电器1K不吸合，即过载保护具有记忆功能 15 15若解除闭锁，可操作辅助开关S切断控制电源，即可复位2） 短路保护电路T10、T11、T12、V18等组成鉴幅开关电路。
由短路保护分压器输出电压驱动当主回路发生短路时，即实际电流大于开关S2的整定电流时，S2取出的电压信号使T10导通、T11导通，T12 截止，其集电极高电平，D18导通，单结晶体管UJT导通，动作过程同过载保护，开关跳闸 11 12T截止，T导通、T导通，T集电极低电平，VS截止，T截止，继电器2K释放，其常闭接点闭合，短路12 13 14 14 3 16跳闸指示灯亮T16截止，T18导通，继电器5吸合，其常闭接点断开2K电源即短路保护仍具有记忆功能，复 位方法同过载保护5. 分励线圈YA2、欠压脱扣线圈YA1分励线圈YA2正常时不通电，欠压脱扣线圈YA1常时带电吸合，但其吸合必须在储能操作时借助于手把带动压 板，推压衔铁吸合，并靠其电磁吸力维持过载或短路故障发生后，晶闸管SCR导通，或远方分励主令开关闭合， 使YA2通电，YA1被短接，而YA2吸合，YA1释放，开关脱扣，YA「YA2同时作用，从而提高了保护装置动作的可靠 性ya2线圈由电源及电流互感器的过流信号双重供电，增加了动作的可靠性当电源电压下降至额定电压的 35%〜65%时，YA1线圈自行释放，馈电开关跳闸6. 试验电路操作转换开关SC将模拟过载和短路试验电压接入电路，使脱扣器动作，馈电开关跳闸。
过载试验电压约为 直流35V，过载试验延时约为8s〜12s；短路试验电压约为直流15V，开关瞬动8.1.3低压馈电开关常见故障及处理方法（表8-1）表8-1 DKZB-400/1140型馈电开关常见故障及处理方法 序号|故障现象 |故障原因 |处理方法1隔离开关合闸后，指 示灯不亮，馈电开关 不能合闸1.熔断器熔件熔断2 .控制变压器电源线开路3 .控制变压器有故障1 .更换熔件2 .检查控制线路3 .检修更换控制变压器2馈电开关不能合闸1 .开关跳闸后未复位2. 真空触头漏气，继电器3K动作3. 试验开关误打至“过载”或“短路”试 验位置4. 26线与27线之间开路5. 合闸机构工作不正常6. 外电路有漏电故障，外配漏电继电器动 作闭锁1 .操纵转换开关S进行复位2 .更换真空触头3 .将试验开关打到中间位置4 .接好连线5 .修理调整机构6.检查并处理漏电故障，然 后解除闭锁3馈电开关合闸后即 跳闸1.外电路有短路故障，保护装置动作2 •馈电开关辅助接点QA2滞后1〜3KPF接点 断开3 .保护插件损坏1 .检查、处理短路故障2 .调整QA2接点，使之比1〜3KPF接点先动作3 .更换插件4馈电开关试验时振 动1 .试验开关触点接触不良2 .保护插件损坏1 .修理调整触点2 .更换插件8.2 KBZ-630/1140 （660） Z矿用隔爆型智能真空馈电开关8.2.1概述KBZ-630/1140Z矿用隔爆型智能真空馈电开关（以下简称馈电开关），由常州联力自动化科技有限公司生产。
它适用于含有爆炸性气体（甲烷）和煤尘的煤矿井下，在交流50Hz，电压为1140V或660V，电流至630A的中 性点不接地三相电网中，作为配电开关馈电开关的控制器采用了 16位微控制器，经过抗干扰处理，保护精度高，工作可靠具有漏电闭锁、漏电 跳闸、过载、短路、缺相、失压保护功能及过电压、欠电压显示功能可选配控制模块实现远程控制馈电开关采用液晶显示器，显示分闸、合闸、控制信号状态及电压、电流、绝缘电阻和电网频率等数值故 障发生后，自动给出过载、短路、缺相、漏电、欠压、过压等故障的汉字指示，显示直观、易懂使用前门上的设置按钮可设置运行参数和程序状态具有电流检测功能，输出DC1mA〜5mA电流信号或200Hz〜1000Hz脉冲信号具有漏电/短路、过载/缺相两路故障接点信号输出1. 技术参数及主要性能1）技术参数（表8-2）表8-2 KBZ-630/1140（660）Z隔爆智能型馈电开关主要技术参数型号额定电压/V额定电流/A最大分断能力（1140V）/kA操作方式KBZ-630/1140(660)1140 或 66063012.5电动合闸，手动脱扣，欠压分励脱扣2）主要性能（1） 失压保护。
失压时馈电开关自动跳闸，瞬时动作；（2） 过载保护整定值为50A-630A，过载保护特性如表8-3表8-3KBZ-630/1140 (660) Z 保R护特性过载倍数动作时间状态复位方式复位时间1.052h不动作冷态1.200.2h〜1h热态手动<2min1.5090s〜180s热态手动<2min2.0045s〜90s热态手动<2min4.0014s〜45s热态手动<2min6.00 8s~14s 冷态 手动 V2min 过载保护动作后，馈电开关不能自动恢复，故障排除后，按复位按钮后，馈电开关可重新合闸3) 短路保护短路保护动作电流整定范围为1500A~6300A，瞬动或0ms~2500ms可调4) 漏电闭锁与漏电跳闸保护动作值及动作时间见表8-4表8-4漏电保护动作值及动作时间表额定工作电压/V漏电动作电阻整定值/kQ漏电闭锁电阻整定值/kQ1kQ电阻动作时间/ms11402040W506601122W80漏电闭锁，在分闸状态下，主回路对地绝缘电阻下降到漏电闭锁电阻值以下时，漏电闭锁保护动作，馈电开 关不能合闸当主回路对地绝缘电阻恢复到漏电闭锁动作电阻值的1.5倍以上时，自动复位漏电跳闸，在合闸状态下，主回路对地绝缘电阻下降到漏电跳闸动作电阻值及以下时，漏电跳闸保护动作， 馈电开关跳闸。
5) 缺相保护当馈电开关主回路三相电流中任何两相电流连续相差0.58倍以上120s时，缺相保护动作， 馈电开关跳闸缺相保护动作后，馈电开关不能自。
