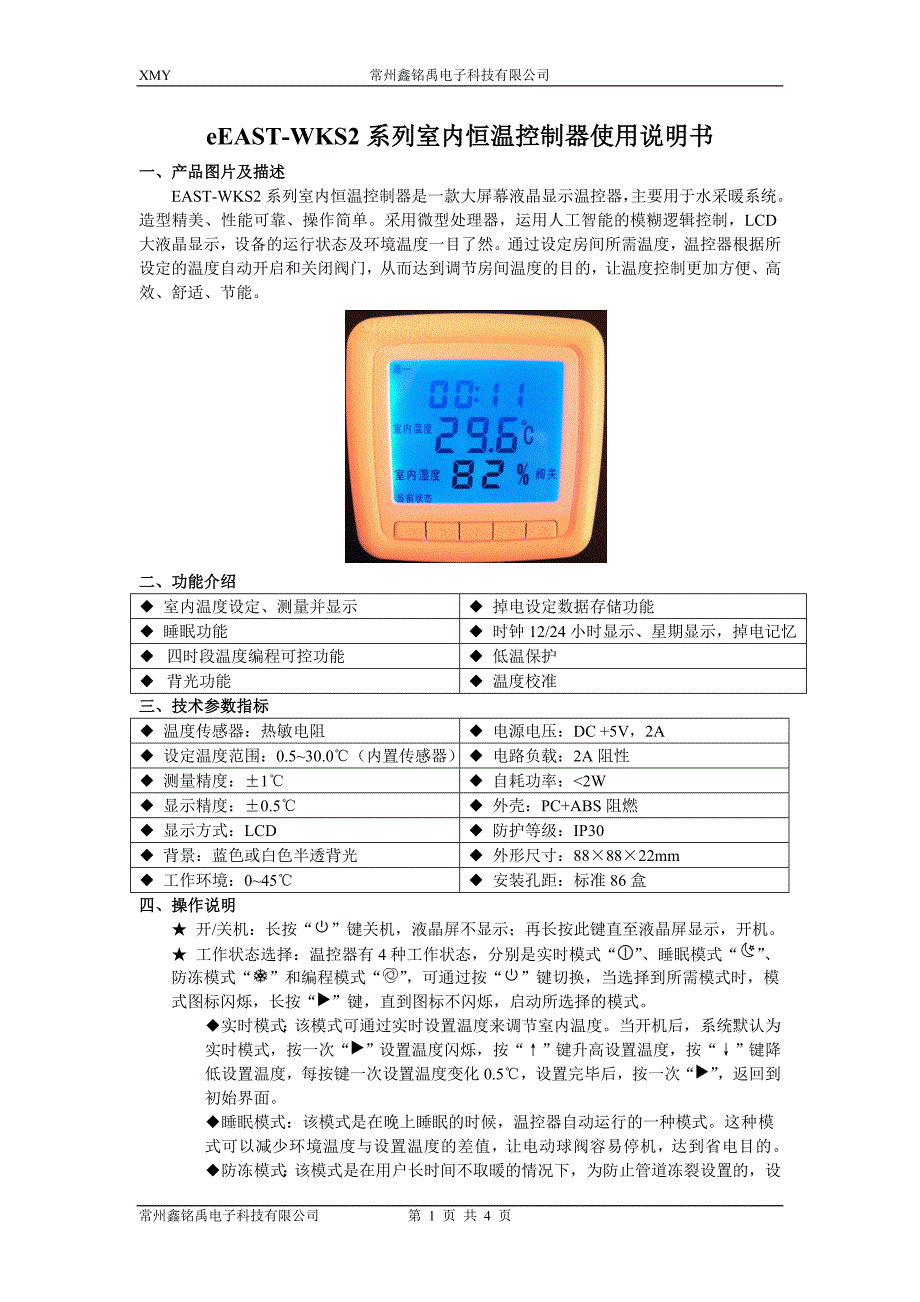

XMY常州鑫铭禹电子科技有限公司常州鑫铭禹电子科技有限公司第 1 页 共 4 页eEAST-WKS2 系列室内恒温控制器使用说明书系列室内恒温控制器使用说明书一、产品图片及描述一、产品图片及描述 EAST-WKS2 系列室内恒温控制器是一款大屏幕液晶显示温控器，主要用于水采暖系 统造型精美、性能可靠、操作简单采用微型处理器，运用人工智能的模糊逻辑控制， LCD 大液晶显示，设备的运行状态及环境温度一目了然通过设定房间所需温度，温控器 根据所设定的温度自动开启和关闭阀门，从而达到调节房间温度的目的，让温度控制更加 方便、高效、舒适、节能二、功能介绍二、功能介绍◆ 室内温度设定、测量并显示◆ 掉电设定数据存储功能◆ 睡眠功能◆ 时钟 12/24 小时显示、星期显示，掉电记忆◆ 四时段温度编程可控功能◆ 低温保护◆ 背光功能◆ 温度校准三、技术参数指标三、技术参数指标◆ 温度传感器：热敏电阻◆ 电源电压：DC +5V，2A◆ 设定温度范围：0.5~30.0℃（内置传感器） ◆ 电路负载：2A 阻性◆ 测量精度：±1℃◆ 自耗功率：<2W◆ 显示精度：±0.5℃◆ 外壳：PC+ABS 阻燃◆ 显示方式：LCD◆ 防护等级：IP30◆ 背景：蓝色或白色半透背光◆ 外形尺寸：88×88×22mm◆ 工作环境：0~45℃◆ 安装孔距：标准 86 盒四、操作说明四、操作说明 ★ 开/关机：长按“”键关机，液晶屏不显示；再长按此键直至液晶屏显示，开机。
★ 工作状态选择：温控器有 4 种工作状态，分别是实时模式“” 、睡眠模式“” 、 防冻模式“”和编程模式“” ，可通过按“”键切换，当选择到所需模式时，模 式图标闪烁，长按“”键，直到图标不闪烁，启动所选择的模式 ◆实时模式：该模式可通过实时设置温度来调节室内温度当开机后，系统默认 为 实时模式，按一次“”设置温度闪烁，按“↑”键升高设置温度，按“↓”键 降 低设置温度，每按键一次设置温度变化 0.5℃，设置完毕后，按一次“” ，返回XMY常州鑫铭禹电子科技有限公司常州鑫铭禹电子科技有限公司第 2 页 共 4 页到 初始界面 ◆睡眠模式：该模式是在晚上睡眠的时候，温控器自动运行的一种模式这种模 式可以减少环境温度与设置温度的差值，让 电动球阀容易停机，达到省电目的◆防冻模式：该模式是在用户长时间不取暖的情况下，为防止管道冻裂设置的， 设 置温度在 10℃ ◆编程模式：该模式是按照设置的时段进行工作，用户应先对每天四时段温控器 工 作时间和温度进行设定 ★ 功能设置：温控器具有 4 种功能设置，分别是时间设置、时段设置、温度校准和 恢复出厂可通过按“”键切换到“” ，然后按“”键，进入设置，通过按 “↑” “↓”键选择相应的设置，即可进行操作。
◆设置时间：在“设置时间”闪烁下，按“”键， “星期”闪烁，按“↑”或“↓” 键调整星期；再按“”键， “小时”闪烁，按“↑”或“↓”键调整小时；再按 “”键， “分钟”闪烁，按“↑”或“↓”键调整分钟，然后，按“”键，分 钟不闪烁，修改时间完成 ◆设置时段：在“设置时段”闪烁下，按“”键， “星期”闪烁，按“↑”或“↓” 键调整星期；再按“”键， “时段”闪烁，按“↑”键选择时段；再按“”键，对时段的起始时间进行设置，再按“”键， “设置温度”闪烁，按“↑”或“↓” 键调整该时段设置的温度 以下为各时段起始时间设置范围及设置的初始值时段时段一时段二时段三时段四起始时间范围0:00~7:508:00~11:5012:00~16:5017:00~23:50时间初始值7:0011:3013:3017:00温度初始值15222018◆温度校准：在“温度校准”闪烁下，按“”键， “设置温度”闪烁，按“↑” 或“↓”键，可对室内测量温度进行温度补偿和校准 ◆恢复出厂：在“恢复出厂”闪烁下，按“”键，恢复到出厂状态 ★ 供热设备的控制：当室温低于设置温度时，温控器打开供热设备，液晶显示阀开“ ” ； 当室温达到设置温度时，温控器关闭供热设备，液晶显示阀关“” 。
★ 背光控制及 12/24 小时切换：按“”键，背光灯亮；长按“”键，进行 12/24 小时切换显示 五、产品装配说明五、产品装配说明 ◆先将温控器的后盖使用两颗螺钉固定在墙壁上，如图(1); ◆再将与电机的通讯线连接在电路板上，然后将温控器的前面板，扣在温控器的后盖 上， 如图(2)所示，完成温控器的组装XMY常州鑫铭禹电子科技有限公司常州鑫铭禹电子科技有限公司第 3 页 共 4 页EAST开关确认 向上向下 背光(1) (2)EAST-DQEAST-DQ 系列球阀说明书系列球阀说明书一、产品图片及描述一、产品图片及描述 EAST-DQ 系列电动阀用于控制空调末端或采暖水路控制其中温控器控制电动阀电机， 并通过减速电机使阀门打开或关闭，从而实现管道里的介质流通或是断开，冷冻水或热水 进入风机盘管或采暖设备，为房间提供冷气或暖气，用以实现温度的自动控制二、功能介绍二、功能介绍◆ 良好的防水防灰功能及密封性（IP65）◆ 通电时间短，产品节能，电机寿命长◆ 执行器拆、装简便◆ 关闭压差大，关闭严◆ 直通水流、不堵渣◆ 阀门柔性开启，能有效防止水锤三、技术参数指标三、技术参数指标◆ 电源电压：DC5V◆ 阀体：锻造黄铜◆ 公称压力：1.6MPa◆ 最大压差：1MPa◆ 行程时间：15~20s◆ 功率：5W，扭矩 16Nm◆ 形式：二通阀◆ 工作介质温度：5~95℃◆ 额定压力：2MPa◆ 防护等级：IP65四、外形尺寸及型号四、外形尺寸及型号XMY常州鑫铭禹电子科技有限公司常州鑫铭禹电子科技有限公司第 4 页 共 4 页LHW名称型号口径参数球通径LHWEAST-DQ151/2“DN1513.51058865EAST-DQ203/4“DN2017.51058865二通球阀EAST-DQ251“DN25241058865。
