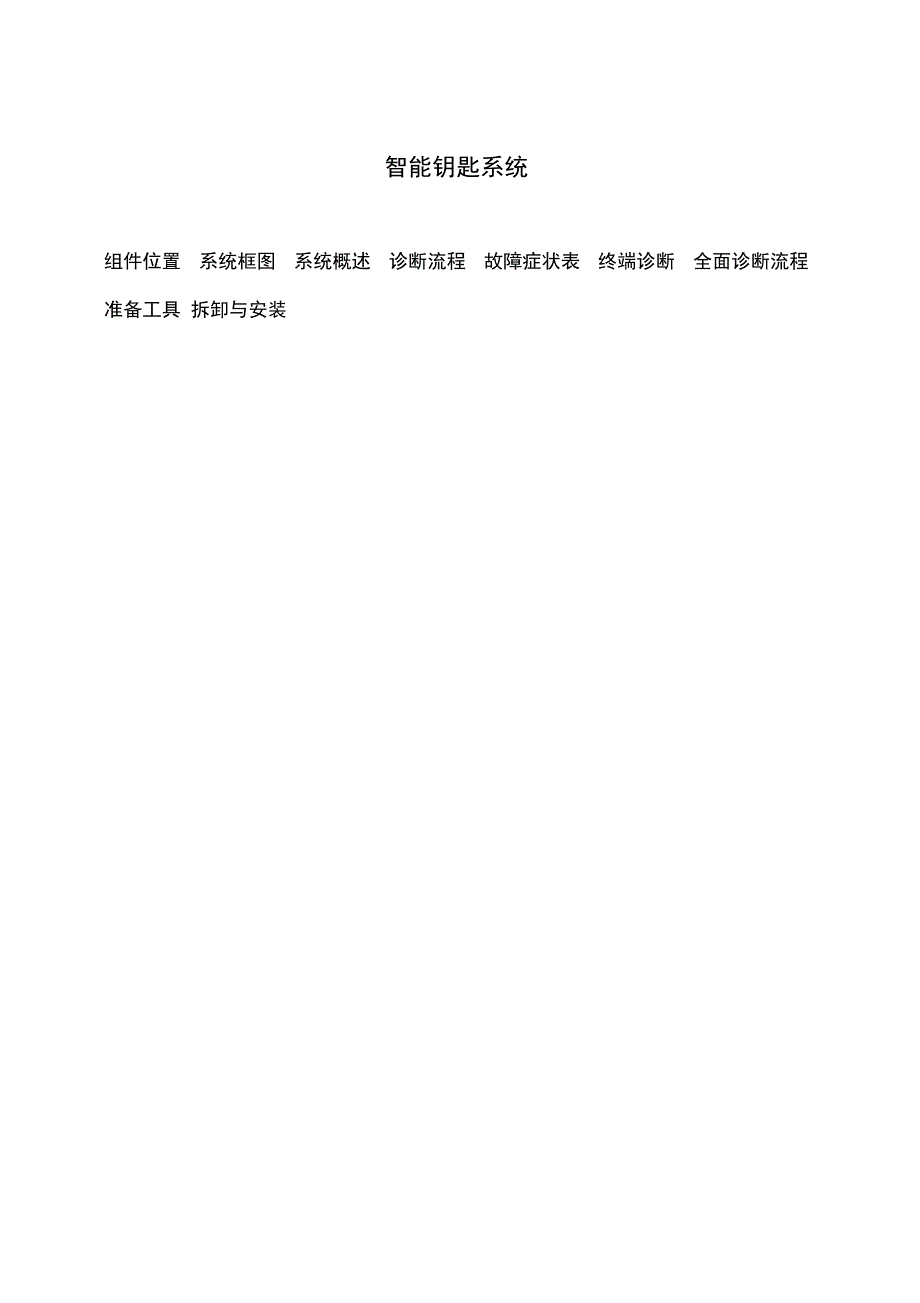

智能钥匙系统组件位置 系统框图 系统概述 诊断流程 故障症状表 终端诊断 全面诊断流程 准备工具 拆卸与安装组件位置器系统框图BCM转向轴锁够能钥匙系统控制器系统概述除了传统的机械钥匙及电子智能钥匙控制门锁， 本车还增加了电子智能钥匙系统，驾驶员不需要对汽车钥匙作任何 操作， 如按钮动作等，便可执行开门，转向轴锁解锁， 启动发动机等动作，只要驾驶员随身携带电子智能钥匙整个系统通过一个智能钥匙系统控制器控制， 当智能钥匙系统控制器探测到钥匙在某个探测区域范围内， 对钥匙进 行探测与验证，并发送运行的信号给相关执行动作的ECU完成整个系统工作探测系统是由5个探测天线总成（车内 3个，车外2个） 和1个高频接收模块组成，探测车内有效范围及车外一定 的范围•不要将钥匙放在高温区域•不要用硬物击打或摔钥匙• 将钥匙远离磁场区•当门上锁并进入防盗状态后如果不使用车，将钥匙远 离车辆，因为车辆自动寻卡功通讯会消耗蓄电池的电•以下情况下，电子智能钥匙系统可能失效•钥匙蓄电池电量不足•检测系统附近有很强的磁场或电场如 TV信号塔等• 钥匙被金属物体屏蔽• 钥匙与放在一起• 附近另外一辆车同时也在进行电子智能钥匙系统工 作。
• 钥匙即使在探测范围内，但不能寻到钥匙时，将钥匙 靠近磁卡天线位置诊断流程提示：按照此流程诊断故障 第4步用诊断仪分析1把车开进维修间^NEXT^2检查蓄电池电压正常电压值：11V〜16V如果电压值低于11V，在进行下一步之前请充电或 更换蓄电池.3 参考故障诊断表结果跳到结果在症状 诊断表中A结果不在诊 断表中B跳到第5步4全面分析系统^NEXT^5调整，维修或更换^NEX!^6确认测试7结束故障症状表故障症状 可能发生部位1高频接收模块电子智能钥匙及卡式智2智能钥匙系统控制器能钥匙不能进行开锁解3BCM锁动作4线束1智能钥匙系统控制器仅微动开关不能开锁解2车外探测天线及微动开关总成锁动作4线束1钥匙2启动按钮无法上电2智能钥匙系统控制器3转向轴锁4BCM5线束对应问题及范围DTC含义故障范围B2270-00电子智能钥匙系统控制器故障智能钥匙系统控制器B2271-00左车外探测天线总成回路故障左前车外探测天线总成、线束、智能钥匙系统控 制器B2272-00右车外探测天线总成回路故障右前车外探测天线总成、线束、智能钥匙系统控 制器B2273-00车内探测天线回路故障线束，智能钥匙系统控制器B2274-00左前门把手微动开关常闭故障左前门把手微动开关，线束B2275-00右前门把手微动开关常闭故障右前门把手微动开关，线束B2278-00读卡器（启动按钮）故障启动按钮、线束B227C-00车内前部探测天线回路故障前部探测天线总成，线束B227A-00高频接收模块模块故障高频接收模块，线束，智能钥匙系统控制器B227B-00转向轴锁密码不匹配转向轴锁总成、系统控制器B227D-00车内中部探测天线回路故障中部探测天线总成，线束B227E-00车内后部探测天线回路故障车内探测天线总成，线束终端诊断(a) 不断开接插件G38 G3Q(b) 从端子后端引线。
JU yUJ;16：7W U正常值:端子描述条件正常值端子号G38-1 — G38-8卄吊 +iti 千 zrr ¥ /工止百/亠 口、毎卞卄吊工 TT： ¥小于1 Q左前门把手开天低频信号按卜左刖门把于开天G38-2—G38-9于吊zrr ¥ /工止百/亠 口'毎卞于吊工 TT： ¥小于1 Q右前1」把手开天低频信号按卜右刖门把于开天G38-3— G38-10小于1 Q行李相门把于开大低频信号按卜行李相门把于开大G38-6—车身地CAN L始终G38-12—车身地CAN H始终G39-1 —车身地电源常电11-14VG39-2—车身地启动按钮电源ACC电11-14VG39-9—车身地接地始终小于1VG39-10—车身地接地始终小于1V全面诊断流程车上检查1检查中控门锁(a) 用机械钥匙执行解锁闭锁动作b) 检查是否正常工作OK3 检查周围有无磁场干扰2检查钥匙(a)用卡式智能钥匙与电子智能钥匙分别操作系统，检 查系统是否正常工作OK有一把钥匙能使系统正常工作⑻将钥匙移近车门外侧探测天线 (0.3-0.7m)，注意钥匙测量结果跳到正常工作A无法正常工作B的高度与方向，对准探测天线b)操作钥匙或微动开关，检查系统工作状况。
周围有磁场干扰4 跳到下一回路电子智能钥匙系统配电原理图：检查步骤:检查保险检查线束F1/11 加 LESS■* 11H -Keyless ECU(a) 从前舱配电盒中取岀 F1/12保险(b) 用万用表测量保险阻值正常阻值：低于 1欧姆NG更换保险G39G3?测量条件条件正常值G39-1-车身地常电11-14VG39-9-车身地始终小于1VG39-10-车身地始终小于1V(a) 断开智能钥匙系统控制器连接器(b) 检查线束端电压高频接收模块电路原理图2 T4EJCJ—ABIS*.5人511J!>-Keyless ECU检查步骤测量条件条件正常值K11-5-车身地始终11-14VK11-1-车身地始终小于1V跳到第3步1检查咼频接收模块电源(a) 断开高频接收模块连接器 K11(b) 检查线束端电压2检查智能钥匙系统控制器板端电压G3Q测量条件条件正常值G39-12-车身地始终11-14VG38-7-车身地始终小于1V(b)检查板端电压更换智能钥匙系统控制器(b) 断开智能钥匙系统控制器连接器 G38,G39c) 测量对应端子电阻KH」口甘ULfl■'12GS8测量条件线色正常阻值K11-1-G38-7L/R小于1 QK11-2-G38-11R/Y小于1 QK11-3-G38-5B小于1 QK11-5-G39-12V小于1 QK11-3-车身地B小于1 QK11-5-车身地V大于10k Q正常阻值:(d )重新装回连接器4更换高频接收模块车外探测天线总成及微动开关电路原理图:2、jLdL>2【丫猜d：!LdJUlB. 5MJQ? I CJ&6T/R (tSRI-.5DJQ2 .J、•犷7站甲.讨|〕：IJJ09X 3Keyless ECU检查步骤：i 检查车外探测天线总成（a） 车辆进入防盗状态。
b） 将钥匙靠近车外探测天线总成， 观察钥匙上红色led 灯是否闪烁OK闪烁 、NG〉探测天线正常检查微动开关端子条件正常阻值1, 2端子微动开关按下小于1 Q（a） 断开连接器b） 万用表测量端子间阻值 正常阻值：更换门把手NG检查线束（左前车外探测天线总成-智能钥匙系统控制器线束）LbO2◎测量条件线色正常Lb02-1-G39-11Br小于1 QLb02-2-G39-16Y小于1 QLb02-5-G38-1L小于1 QLb02-6-G38-8Y/R小于1 QLb02-1-车身地Br大于10KQLb02-2-车身地Y大于10KQLb02-5-车身地L大于10KQLb02-6-车身地Y/R大于10KQ更换线束（a） 断开左前车外探测天线总成连接器 Lb02，（b） 断开智能钥匙系统控制器连接器 G38,G39c） 测量对应端子电阻正常阻值：NG检查线束（右前车外探测天线总成-智能钥匙系统控制器线束）G3&E.dO2113ju T=r u(39」LILJ XT —I 丄Til Illi ITTIQ诃「1 l i~~n 耐测量条件线色正常Ld02-1-G39-6Br小于1 QLd02-2-G39-17Y小于1 QLd02-5-G38-2L小于1 QLd02-6-G38-9Y/R小于1 QLd02-1-车身地Br大于10KQLd02-2-车身地Y大于10KQLd02-5-车身地L大于10KQLd02-6-车身地Y/R大于10KQng〉更换线束（a） 断开右前车外探测天线总成连接器 Ld02，（b） 断开智能钥匙系统控制器连接器（c） 测量对应端子电阻。
正常阻值：OK5更换智能钥匙系统控制器车内探测天线总成电路检查步骤：1 检查车内探测天线总成(a) 将钥匙依次靠近探测天线，并按下启动按钮b) 观察钥匙上红色 led灯是否闪烁测量结果跳到全不闪烁启动按钮控制电路仅一个或两个不闪烁跳到该天线线束检查。
