投标技术规范书

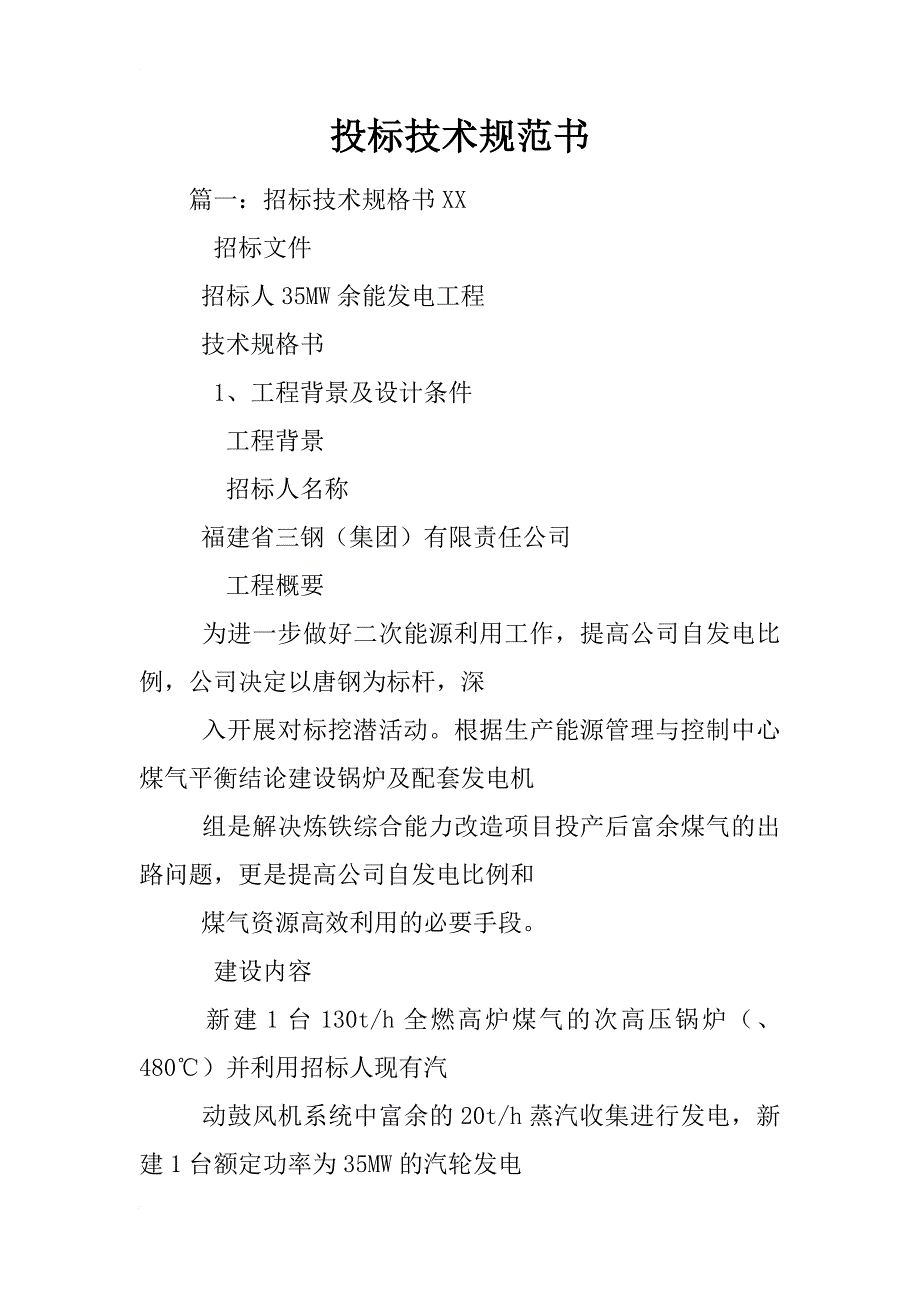

投标技术规范书投标技术规范书篇一：招标技术规格书 XX招标文件 招标人 35MW 余能发电工程 技术规格书 1、工程背景及设计条件 工程背景 招标人名称 福建省三钢（集团）有限责任公司 工程概要 为进一步做好二次能源利用工作，提高公司自发电比例，公司决定以唐钢为标杆，深 入开展对标挖潜活动根据生产能源管理与控制中心煤气平衡结论建设锅炉及配套发电机 组是解决炼铁综合能力改造项目投产后富余煤气的出路问题，更是提高公司自发电比例和 煤气资源高效利用的必要手段 建设内容 新建 1 台 130t/h 全燃高炉煤气的次高压锅炉（、480℃）并利用招标人现有汽 动鼓风机系统中富余的 20t/h 蒸汽收集进行发电，新建 1 台额定功率为 35MW 的汽轮发电 机组，配套循环水泵站及与之相匹配的公用介质系统、电气、仪表控制系统、厂房扩建、 道路等 建设进度 建设工期 12 个月，工程计划在 XX 年 3 月建成投产 招标范围：本工程为设计、设备成套供货、建安施工、无负荷试车、热负荷 联动试车、完成功能考核、培训、保修等 EPC 总承包工程 设计范围： 设计阶段为本工程的可行性研究、项目申请报告书、初步设计、施工图设计。

以招标人提供的用地红线及接点界面图为准红线内所有设施的设计均由总承包人承 担（包括红线地块以外，但属于各主体装置间需要联络的各种工艺和动力管线） ；包括汽 水系统、烟气系统、取样加药系统、循环水系统、电气系统、仪表及控制系统、通讯系统、 消防系统、安全环保系统、土建工程等 红线范围内的拆迁、三通一平、初勘、详勘由招标人负责，但详勘位置及要求应由承 包人提供 工程承包范围：上述设计红线内的机电设备成套供应(含非标设备和专用设备)、安装工程、土建工程、 各种管线的制安、无负荷试车、热负荷联动试车、完成功能考核、理论培训、保修等全过 程总承包 工业水、除盐水、电、压缩空气、氮气、高炉煤气、焦炉煤气等介质由招标人提供到 界区外一米或标文指定的接点接入 具体位置标示在项目总布置图上，需说明的界限如下：1. 电气部分：招标人和承包人的分界点在煤气发电站 10kV 配电室联络线柜下桩头， 10kV 联络线电缆、招标人侧并网柜及上级变电站的相关改造由招标人负责； 2. 接地界限：本项目接地网最终引至厂区原主接地网； 3. 火灾报警界限：承包人负责红线范围内的火灾报警系统，火灾报警界限在火灾报 警设备预留的通讯接口，招标人负责与现有消防报警系统的联接。

招标人负责范围： 1. 负责电气上网系统，包括并网线路线电缆及上级变电站的相关改造 2. 招标人根据总图标高的要求负责项目三通一平工作，拆除工程及三通一平不纳入 总承包范围； 3. 中标人按设计规范进行基础设计并经发包人审批，自然地表以下地质灾害处理（不 含基础超深） 、文物古迹处理、原地下管网（不含废弃管线） 、原生产设施（不含 废弃） 、原人防工程由招标人负责 4. 厂区给排水部分：设计接口以外的所有给排水管道； 5. 负责提供调试、试运行阶段所有水、电、汽、气消耗品 6. 负责提供消防水水源、水源参数满足承包人要求；7. 负责提供施工期间生产办公场所（不含办公设施） ；8. 负责提供厂区绿化和红线外道路； 9. 负责提供现场化学实验室内的仪器设备； 10. 负责提供现场性能测试的仪器设备； 11. 负责去其他现场的培训； 12. 清洗预膜由承包人负责，招标人负责水质稳定处理； 13. 总承包人供货范围以外的本工程招标人所需的部分 建设条件 建设位置 炼铁综合能力改造项目配套的供风系统为“单炉对单机”运行模式，供风可靠性不高， 一旦锅炉出现故障而停炉，将严重影响高炉供风，造成事故，损失极大。

并且新区已预留再建一台锅炉的位置和配套辅助设施（厂房、供水、烟囱等） ，综合以上因素，新建锅炉 的选址在炼铁综合能力改造项目配套的热电鼓风机站东侧预留位置 循环水泵站布置在该锅炉南侧，冷却塔布置在循环水泵站的水池上 厂址概况 该工程建设区域地形平坦，工程地质及水文地质条件可满足建设要求，高炉煤气、焦 炉煤气、压缩空气、水、氮气、除盐水等动力介质可就近接入但现场面积偏小，总图需 紧凑布置 本工程项目建在招标人炼铁综合能力改造项目配套的高炉供风系统区域内，可充分利 用现有的生产、公用辅助设施及生活福利设施，节省工程建设资金，充分发挥投资效益 设计条件 自然条件 全年主导风向为东北偏北，夏季主导风向为西南偏北；冬季主导风向为东北偏北 投标商提供的设计应充分考虑现场气候条件，所选择提供的设备，应能在现场经受下 列气候条件，满足设备正常运转的要求 气温 夏季平均温度 ℃ 冬季平均温度 ℃ 年月平均温度 ℃ 极端最高温度 ℃ 极端最低温度 -℃ 全年最热月平均温度 ℃ 全年最冷月平均温度℃ 夏季通风计算温度 ℃ 降雨量 年最大降水量 月最大降水量 日最大降水量 风向、风速 夏季主导风向 WS,S 冬季主导风向 EN,N 全年主导风向 EN,E 平均风速 m/s 最大风速 m/s设计主要数据 基本风压 /m 2 基本雪压 /m2 灰荷载标准值：灰荷载根据工艺专业提供或按荷载规范取值. 屋面活荷载标准值：钢筋混凝土屋面: 不上人：/m2 上 人： kN/m2 地震基本烈度 根据建筑抗震设计规范：GB 50011-XX,三明地震基本烈度为 6 度。

基本地震加速值为 工程地质 拟建场地甲方应提供建设场地范围内的地质勘探报告公辅设施条件 ? 电源 动力电源 高压 10KV50Hz 三相 AC 380V50Hz 三相 控制电源 AC 220V50Hz 一相 ? 工业净水压力 ? 锅炉给水（GB 12145-1999 火力发电机组及蒸汽动力设备水汽质量标准） ? 压缩空气 压力 温度 常温 纯度 vol.% ? 氮气 压力 温度 常温 ? ? 现有行车：32T/5T 、主要设备、工艺参数要求 设备供货通用要求： 承包人提供的设备应为全新的、先进的、成熟的、完整的和安全可靠的，且有同样产品成功运行一年以上的业绩证明附合同或使用单位证明) 供货范围应包括的所有设备和附件，对于在技术规格中没做特殊说明或没有在图纸上 示出的，但是满足机组组成套性和功能所必须的，也应包括在其中所有设备运行和维护所必须的附件、配件、或器具、特殊工具，虽未特别提到，也包括在供货范围内用户有权拒收任何与要求不符的设备或拒绝从供货范围内取消任何部分设备承包人应提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容对于属于整套设备运行和施工所必须的部件，即使投标文件未列出和/或数目不足，承包人仍须在执行合同时补足。

承包人应提供所有安装和检修所需的专用工具和消耗材料等,并提供详细供货清单 提供随机备品备件和一个大修间隔运行所需的备品备件，并在投标书中给出具体清单单列报价) 提供所供设备中的进口件清单 投标人应提供表明供货及设计分工的图纸 所有设备及管路接口的配对法兰、螺栓、螺母、法兰垫片均应包括在供货范围内 对于上述供货范围以内的外购设备及关键材料，投标人在投标文件中必须提供详细的拟选购厂商名单 锅炉主要技术要求： 1、130 吨次高压燃气锅炉： 1 台 2、额定蒸发量： 130 t/h （锅炉具备超负荷能力，煤气供应正常时最大产汽量可达 140 t/h 并能连续运行 ） 3、额定蒸汽压力： Mpa 4、额定蒸汽温度：485 ℃ 5、给水温度： ～150 ℃ 6、排烟温度： ～155 ℃ 7、锅炉设计效率： >88％ 8、排污率： ≤2％ 9、锅炉设计燃料： 高炉煤气（焦炉煤气点火） 单烧高炉煤气能满足锅炉 100％负荷要求，焦炉煤气只作为点火和低负荷保火使用 10、锅炉安装使用环境和场所： 设备安装地点：福建三明、锅炉采用露天布置 11、燃烧器的布置： 燃烧器预留自动点火孔、火焰监测装置孔。

篇二：技术规范书第二章 技术规范书 技术规范书 说明： 一、各投标人必须严格执行招标文件中技术规范书的每一条款，在投标文件中做出明确答复 二、各投标人必须提供本工程中系统主设备造商的产品销售授权书，否则该投标无效 三、本技术规范书中的所提及的参考品牌型号、技术参数性能（配置）要求仅起参考作用，投标人可选用其他品牌型号替代，但这些替代的品牌型号要实质上相当于或优于参考品牌型号及其技术参数性能（配置）要求 四、本技术规范书中参考品牌型号及技术参数性能（配置）不明确或有误的，或投标人选用其他品牌型号替代的，请以详细、正确的品牌型号、技术参数性能（配置）同时填写投标报价表和技术规格偏离表 五、本技术规范书中所描述的工程介绍不能视为完整无缺的，投标人应详细研究与本工程有关的其它图纸和资料，以便完全了解本工程的实际情况 六、本次招标项目的系统结构、安装位置及材料详见第六章后附图纸，招标人保留有根据实际情况进行修改的权利 货物需求一览表 说明：1．本一览表中的品牌型号、技术参数要求仅起参考作用，投标人可选用其他品牌型号替代，但这些替代的品牌型号要实质上相当于或优于参考品牌型号及其技术参数要求同时填写技术规格偏离表。

2．凡在“技术参数要求”中表述“标配”或“标准配置”的设备，投标人应在投标报价表中将其 标配参数详细列明 3．本货物需求一览表中打★号的部分为实质性要求和条件，投标人必须作出满足或者优于原要求 篇三：技术规范书(范本) (1)江苏国信扬州发电有限责任公司 #3 机蓄电池国产化改造技术规范书 Q/ 编写： 会签： 初审： 审核： 审定： 批准： XX 年 3 月 23 日 目录附件 1 技术规范 .1 附件 2 合同供货范围 .9 附件 3 技术资料和交付进度 12 附件 4 交货进度 .. 14 附件 5 检验、性能验收测试和质保 15 附件 6 价格表 .. 16 附件 7 技术服务和联络 19 附件 8 分包与外购 .. 20 附件 9 大件部件情况 21 附件 10 履约保函（格式） 23 附件 11 廉政协议 .. 24 附件 12 性能考核 .. 26 附件 13 招标文件附图 26 附件 1 技术规范 1.总则本技术规范书为江苏国信扬州发电有限责任公司（以下简称招标人）#3 机组蓄电池国产化升级改造而提出的技术上的规范和说明投标方所提供的设备将用在#3 机组110V 直流系统和 500kV 升压站 110V 直流系统中。

它提出了阀控式密封铅酸蓄电池功能设计、结构、性能、安装和试验等方面的技术要求 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未具体引述有关标准和规范的条文，投标人应保证提供符合本技术规范书和工业标准的优质产品对国家有关安全、环保等强制性标准必须满足其要求 本工程所用语言为中文投标方应标的技术建议书和报价清单必须采用中文， 设计文件、图纸、通信、设备资料等采用中文 投标方的技术建议书应对本技术规范书逐条做出响应，并提供详细说明如果投标人没有以书面形式对本技术规范书的条文提出异议，那么招标人可以认为投标人提出的产品完全满足本技术规范书的要求 在签订合同后，因标书标准和规程发生变化，招标人有权以书面形式提出补充要求具体项目由招投标双方共同商定 本技术规范书所使用的标准如与投标人所执行的标准发生矛盾时，应按较高标准执行 投标人对蓄电池负有全责，即包括分包(或采购)的产品分包(或采购)的产品制造商应事先征得招标人的认可卖方在投标过程中提交的投标文件及各项澄清，同样具有法律效力，本技术协议中未提及的技术细节按投标文件及各项澄清执行 设备质保期为竣工验收后 1 年，卖方应说明其售后服务的内容以及厂商的承诺。

本规范书未尽事宜，由买卖双方在合同技术谈判时双方协商确定 2.工程概况 #3 机 110V 蓄电池组 XX 年 6 月投入运行，是美国 GNB系列固定型阀控式密封 铅酸蓄电池，容量为 800AH，本次改造计划更换＃。
