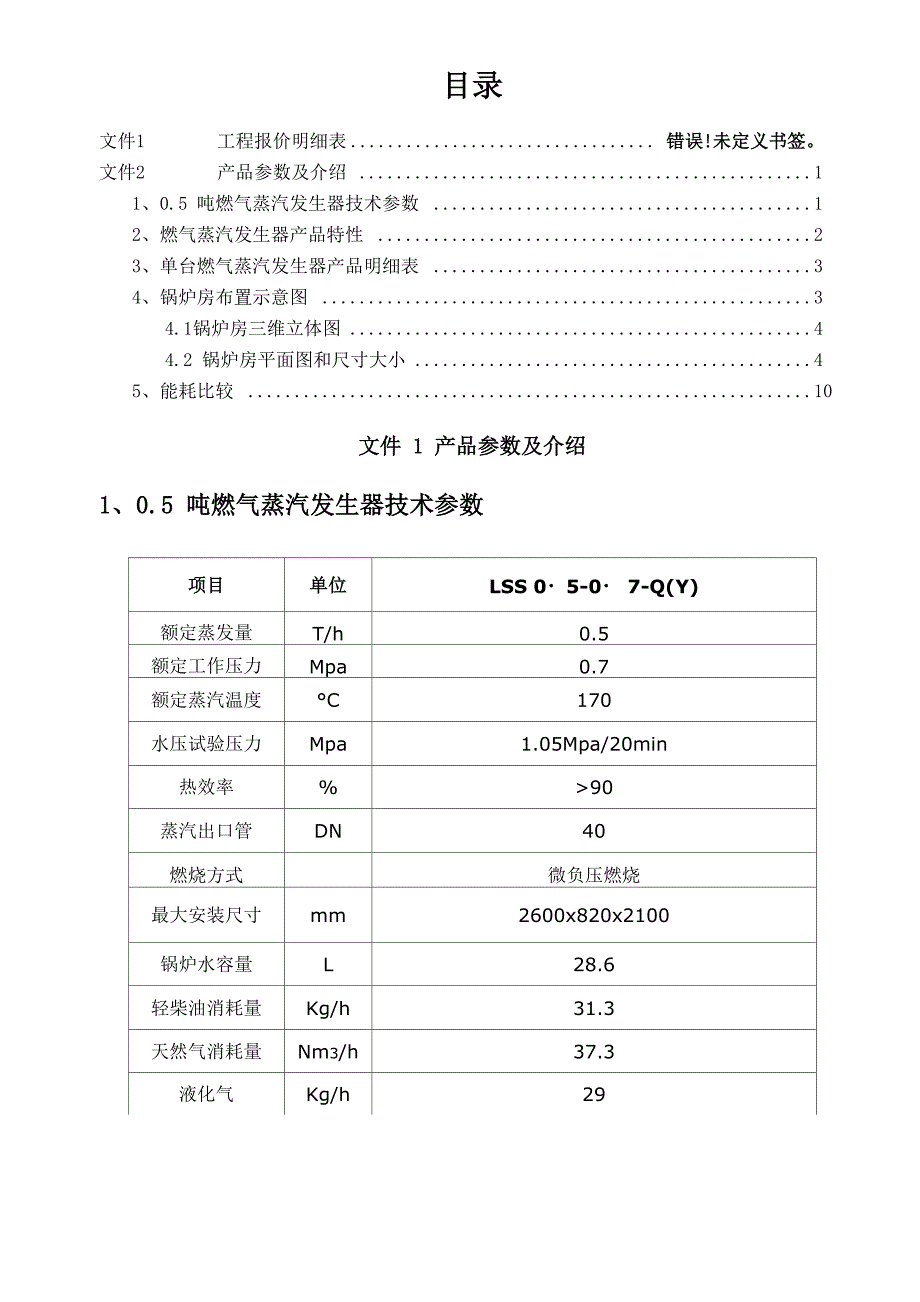

目录文件1 工程报价明细表 错误!未定义书签文件2 产品参数及介绍 11、0.5 吨燃气蒸汽发生器技术参数 12、燃气蒸汽发生器产品特性 23、单台燃气蒸汽发生器产品明细表 34、锅炉房布置示意图 34.1锅炉房三维立体图 44.2 锅炉房平面图和尺寸大小 45、能耗比较 10文件 1 产品参数及介绍1、0.5 吨燃气蒸汽发生器技术参数项目单位LSS 0・5-0・ 7-Q(Y)额定蒸发量T/h0.5额定工作压力Mpa0.7额定蒸汽温度°C170水压试验压力Mpa1.05Mpa/20min热效率%>90蒸汽出口管DN40燃烧方式微负压燃烧最大安装尺寸mm2600x820x2100锅炉水容量L28.6轻柴油消耗量Kg/h31.3天然气消耗量Nm3/h37.3液化气Kg/h29整机重量（裸机）Kg12002、燃气蒸汽发生器产品特性高效节能：本蒸汽发生器型是一种内燃五回程的蒸汽发生器，贯流式水 管结构，国内外领先水平，点火成功后3-5分钟即可获得足压蒸汽，是新一代 环保咼效的节能产品产品介绍：本蒸汽发生器水容量低于30L,无需审批报检出厂配置齐全, 不锈钢多级泵，经久耐用，产汽快，安全方便。
设有低水位报警并停止运行, 超压自动停止运行低于设定压力自动启动运行，热效率高，排烟温度低，自 动化程度高，采用多重安全设计，安全可靠运行安全稳定可靠且运行成本低 于一般锅炉主机和控制系统为分体式，控制系统和主机可两地分开安装，信 号无干扰，运行更稳定蒸汽发生器智能云控制，Wi-Fi连接，可远程控 制操作水容量及设定压力满足国家规定的蒸汽发生器要求为保证设备长期 稳定使用，入水水质须符合国家标准农全阀水慚十一书潮一曲将阀—压埠压力t那1器观火口备注:幽天检测耦炉术區皑習这到钩炉水应国家皈准(GB1576-2001 ).3、单台生燃气蒸汽发生器产品明细表0・5t燃气（油）蒸汽发生器产品配置表序号名称型号规格单位数量备注1蒸汽发生器本体LSS0.5-0.7-Q(Y)台12燃烧器RS44台1利雅路3控制系统微电脑台14压力控制器RYK-D(6), PN1.6 DN15个15压力表0~1.6 2.5 级块16水位计CHB-1.6G, DN25套17弹簧式安全阀A48Y-16C，PN1.6 DN40台18极低水位控制系统套19自动进水系统CDL1.5-140，1.5KW DN40台110立式止回阀H41S-1.6C，PN1.6 DN40个111卧式止回阀J41H-1.6C，J41H-1.6C DN40个112不锈钢过滤器个113柱塞阀（蒸汽阀）PN1.6 DN40个114排污阀PN1.6 DN40个315小水箱个116节能器两级节能套117烟囱口直径①180套14、锅炉房布置示意图4.1锅炉房三维立体图5、各种锅炉能耗比较以下数据按10OOkg/O・5Mpa/150°C的蒸汽焓值660000Kcal计算，计算公式：燃料消耗=总热量一燃料低位蒸汽设备种类燃料低位热值热量换算燃料单价（元）蒸汽价格（元）电蒸汽锅炉860Kcal/kw660000KcalF860Kcal/kwF90%~855kw1855燃油蒸汽锅炉10200Kcal/kg660000Kcal F 10200Kcal/kgF90%~72kg8576燃气蒸汽锅炉8550Kcal/Nm3660000Kcal^8550Kcal/Nm3^90%^86m34.5387燃煤蒸汽锅炉5500Kcal/kg660000KcalF5500Kcal/kgF70%^171kg0.7120生物质蒸汽锅炉4200Kcal/kg660000KcalF4200Kcal/kgF93%~168kg0.8134以下数据按1000kg/0.5Mpa/150°C的蒸汽恰值660000Kcal，根据燃料低位热值（下表）计算燃料名称柴油（kg）煤(kg)天然气（Nm3）电(kw/h)热值（Kcal）102005500855086011。
