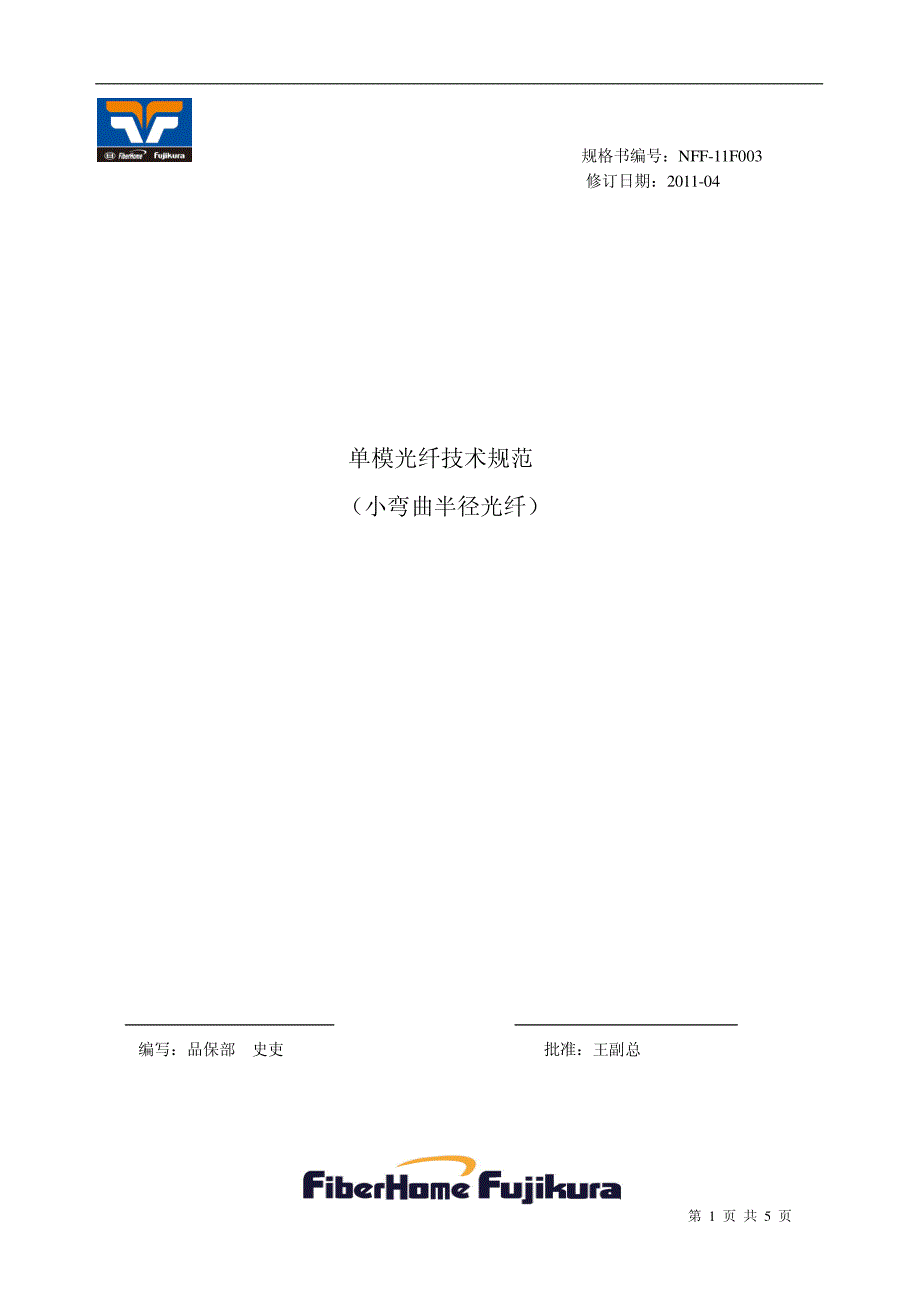

第 1 页 共 5 页 规格书编号：NFF-11F003 修订日期：2011-04 单模光纤技术规范 （小弯曲半径光纤） 编写：品保部 史吏 批准：王副总 第 2 页 共 5 页 单模光纤规格书 （SM.10／125.04.UV） 1.综述 本规格书中的光纤是工作在1310nm和1550nm波长下的单模光纤,所有要求满足最新的 ITU－T 中关 于 G.657A2 的规定，同时也满足最新的 ITU－T 中关于 G.652D 的规定 2.规格 除非特殊说明，以下规格的测试条件均是在室温条件(25±5℃) 2-1．光纤材料 纤芯：二氧化硅（SiO2） 掺二氧化锗（GeO2） 包层：二氧化硅（SiO2） 涂覆层 ：UV 固化丙烯酸脂，双层涂覆（裸纤） 2-2．光纤结构 (如图 1 所示) 2-2-1.尺寸 模场直径：8.6±0.4μm at l310 nm 包层直径： 125±0.7μm 涂覆直径（外） ：245±5μm 2-2-2.折射率差和折射率剖面图 本公司光纤为包层匹配、阶跃型折射率分布光纤，包层与纤芯的折射率差典型值为 0.39％。
2-2-3.模场同心度误差 不超过 0.5μm 2-2-4.包层不圆率 不超过 0.5％ 2-2-5.包/涂层同心度误差 不超过 12μm 2-2-6. 着色层 不做特别规定，可按客户要求 2-3.光学特性 光学特性为在光纤出货长度上的测试数值． 2-3-1.衰减（如图 2 所示） 1310nm: ≤ 0.35 dB／km 1383 nm: ≤ 0.31 dB／km 1550nm: ≤ 0.22 dB／km 1625 nm: ≤ 0.28 dB／km 2-3-2.波长附加衰减 表一 波长附加衰减 波长范围(nm) 中心波长(nm) 衰减系数的最大附加值 α（dB／km） 1285 to 1330 1525 to 1575 1310 1550 0.04 0.03 2-3-3. 宏弯衰减 第 3 页 共 5 页 表二 宏弯衰减 附加衰减(dB) 卷绕直径(mm) 圈数 波长(nm) G.657A1 G.657A2 15 15 20 20 30 30 1 1 1 1 10 10 1550 1625 1550 1625 1550 1625 — — ≤0.75 ≤1.5 ≤0.25 ≤1.0 ≤0.5 ≤1.0 ≤0.1 ≤0.2 ≤0.03 ≤0.1 2-3-4.衰减连续性 在 1310nm 的 OTDR 曲线上，没有大于 0.10dB 的不连续点； 在 1550nm 的 OTDR 曲线上，没有大于 0.05 dB 的不连续点。
2-3-5.光纤截止波长λc 2m 光纤测试，要求 1150 nm≤≤1330 nm 2-3-6. 色散 ≤3.5 ps／(km. n m)，波长范围 1288 nm~ l339nm ≤5.3ps／(km. n m)， 波长范围 1271nm~ l360nm ≤18ps／(km. n m)， 波长 1550nm 2-3-7. 零色散波长λ0 1300≤λ0≤1324nm 2-3-8.零色散斜率 ≤0.092 ps／(km·nm2） 2-3-9.偏振模色散 ≤0.2 ps/km1/2 2-3-10.有效群折射率 1.4680 at l310 nm 1.4686 at l 550 nrn 2-4 .机械特性 2-4-1 光纤筛选试验 所有光纤都按照 IEC 793-l 的要求进行恒定张力拉伸实验，张力值等于或不小于 135 kpsi （101.5kpsi= l％ 伸长量） 2-4-2 允许弯曲半径 ≥7.5mm 2-4-3 动态疲劳参数 nd≥20 2-4-4 光纤抗拉强度 未老化光纤的最低抗拉强度应符合表三的规定。
表三 威布尔概率水平 光纤标距长度（m） 威布尔（Weibull）概率水平 第 4 页 共 5 页 15％ 50％ 10 2.76 3.45 2-5 环境特性： 2-5-l.温度附加衰减 从 -60 到＋85℃的温度变化条件下， 1310 nrn 、 1550 nm 和 1625nm 的附加衰减系数 ≤0.05 dB／km 2-5-2 浸水特性 光纤试样在 23℃±2℃温度下，浸泡在水中 30 天后，在 1310nm、1550nm 和 1625nm 波长 允许的附加衰减不大于 0.05 dB/km 2-5-3 湿热特性 光纤试样在温度为 85℃±2℃和相对湿度不低于 85％条件下，放置 30 天后，在 1310nm 和 1550nm 和 1625nm 波长允许的附加衰减不大于 0.05 dB/km 2-5-4 热老化特性 光纤试样在温度为 85℃±2℃条件下，放置 30 天后，在 1310nm、1550nm 和 1625nm 波长 允许的附加衰减不大于 0.05 dB/km 3.包装与储存 3-1.包装 3-1-1 本公司提供的出货标准长度：25.2km\24.8 km\24.6km\24.4km\22.6km\20.6km\18.6km\16.6km 14.6km\12.6km\10.6km\8.4km\6.4km\4.4km\2.4km 或按客户要求。
3-1-2 卷绕盘的尺寸符合南京烽火藤仓光通信有限公司的标准要求 3-1-3 每盘光纤上，都附有南京烽火藤仓公司的标签，标签上有光纤型号、光纤长度． 3-2. 储存条件(卷饶在成品盘上)： 温度 25±10℃, 湿度 20%~ 80％ RH． 4.测试数据 如果客户需要，在到货前，我们可将所有光纤数据 e-mail 给您 第 5 页 共 5 页 Fig.1 Structure of UV-Cured Acrylate Fiber Fig.2 Spectral Attenuation （（（（Typical Fiber）））） A：0.34 dB/km@1310nm B：0.30 dB/km@1383nm C：0.19dB/km@1550nm Attenuation (dB/km ) Wavelength (nm) 。
