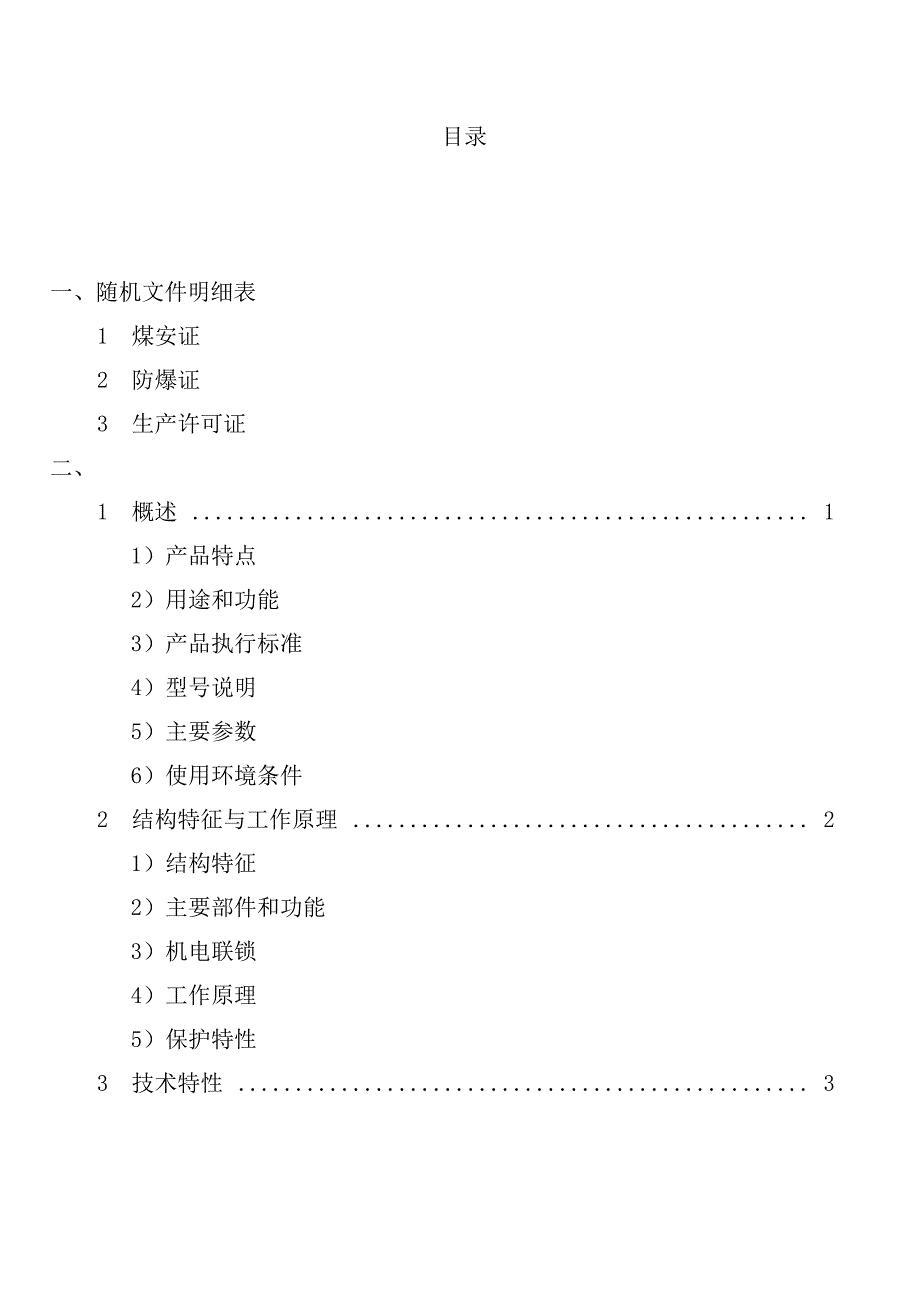

目录一、随机文件明细表1 煤安证2 防爆证3 生产许可证二、1 概述 11）产品特点2）用途和功能3）产品执行标准4）型号说明5）主要参数6）使用环境条件2 结构特征与工作原理 21）结构特征2）主要部件和功能3）机电联锁4）工作原理5）保护特性3 技术特性 31）主要保护性能2）主要技术参数4 尺寸、重量 51）外型尺寸2）安装尺寸3）重量5 安装、调试 61）安装程序2）调试6 使用、操作 121）准备与检查2）操作程序及方法3）注意事项7 故障分析与排除 138 保养、维修 149 运输、保存 1410 开箱及检查 1411 订货须知 1412 售后服务 14附1电气原理图-3300V 15附2电气原理图T140V 16附 3 其它产品介绍 17附 4 产品使用意见反馈单 181 概述1.1 产品特点BBD—口/口丫系列矿用隔爆型移动变电站用低压保护箱（以下简称“低压保 护箱” ），控制部分采用具有智能化多功能汉字液晶显示保护系统，当供电线 路中出现过载、短路、断相、欠压、过压、漏电等故障，该保护箱根据要求自 动分断高压侧电源并显示及记忆故障类型及参数，同时将闭锁高压，只有清除 低压侧故障，复位后高压侧才能合闸送电。
主要特点：1） 与变压器和高压真空开关配套组成国际先进的低压侧故障，分断变压器 高压侧电源的运行模式2） 低压侧故障均通过高压侧真空断路器分断高压电源，具有分断电流小的 特点3） 采用10位A/D采集信号使测量精度提高，参数设置灵活方便、稳定4） 实时显示运行状态及故障指示，便于系统使用、维护和故障判断处理5） 保护功能齐全，有过载、短路、过压、欠压、漏电动作、漏电闭锁等保护1.2 用途与功能BBD—□/□Y低压保护箱适用于具有爆炸性危险气体及粉尘的矿井中，做为 移动变电站的低压侧保护箱，与我公司生产的KBG-口/口丫系列矿用隔爆型移动 变电站用高压真空开关配套适用于额定电压3300V、1140V、660V,电流1000A、 800A、630A、500A、400A、315A，完全可以满足容量4000 kVA以下移动变电站 的需要实现对变压器二次及负载的相关保护1.3 产品引用下列标准GB3836.1—2000 爆炸性气体环境用电气设备 第 1 部分：通用要求GB3836.2—2000爆炸性气体环境用电气设备第2部分：隔爆型“d”GB3836.3—2000爆炸性气体环境用电气设备第3部分：增安型“e”MT871—2000 矿用隔爆型低压交流真空馈电开关产品执行下列标准GB8286—2005 矿用隔爆型移动变电站Q/STDS 02-2007 矿用隔爆型移动变电站用低压保护箱1.4 型号说明B B D——□/□ Y""_ ~ — 移动变电站用 额定电压：V 额定电流：A 低 压 隔爆型 保护箱 1.5防爆型式：矿用隔爆型1.6防爆标志：Exdl1.7 额定电压、电流1）额定电压： 3300V，1140V，660V，380V；2）额定电流： 1000A，800A，630A，500A，400A，315A。
1.8 使用环境条件（1）海拔高度不超过 1000m；（2） 周围环境温度为一5°C~+40°C；（3） 周围空气相对湿度不大于95% （25C时）；（ 4）具有瓦斯和煤尘爆炸性危险的煤矿井中； （5）在无破坏金属和绝缘的腐蚀性气体及蒸气的环境中；（ 6）在无强烈颠簸和冲击震动的环境中；（7） 在能防滴水和无水浸的环境中；（8） 与水平面的安装倾斜度不超过 15°；（9） 污染等级3级，安装类别III类2 结构特征与工作原理2.1 结构特征1） 本壳体采用 Q235 钢板焊接加工而成，前门为平面压块式，通过八个压 块和螺栓压紧前门2） 低压保护箱主要由隔爆箱、ZLDB-2YA3或ZLDB-2YA6智能型综合保护器 两部分组成隔爆箱体由保护主腔和左右两个接线腔组成，每个接线腔设有两 个电缆引入装置保护主腔装有检漏信号取样单元、电流电压变换器、变压器， 前门有综合保护器、液晶显示器、按钮等2.2 主要部件和功能主腔中有电流电压变换器、检漏部分、连接铜母排等 前门内侧有智能综合保护器、液晶显示器，显示器显示保护箱运行状态和故 障状态前门有 4 个按钮，其中参数整定有移位、确认、复位，分闸分断高压 侧电源。
2.3 机电联锁高压真空开关与低压前门联锁 主腔内的限位开关保证只有前门关好，复位正常后高压侧才能合闸；打开 低压前门高压侧则立即跳闸2.4 工作原理（参见电气原理图）1） 从移变高压真空开关引入 AC100V 到六档接线端子再到限位开关后进入保 护，作为低压保护的工作电源2） 电源变压器TB1二次输出电压，进入保护器，作为电压显示和过欠压控制 依据3） 当低压保护箱投入运行后，保护器首先对整个系统电压、绝缘情况进行自 检，系统正常后才能投入运行如出现过压、欠压、漏电情况则不能投入运行投入运行后，液晶显示器对保护箱的线路电压、电流、绝缘电阻、分合闸状态进行实时显示，并对系统的过载、短路、过压、欠压、漏电等故障进行监控，保护器自动处理各种数据，故障下保护器输出信号给高压真空开关执行单元， 使断路器跳闸，并有相应的故障显示4） 按电分按钮或保护动作，均可使高压真空断路器迅速分断3 技术特性3.1 主要保护性能1 ）短路保护低压保护箱的过载、短路保护采样分别取自 A、C 二相电流/电压变换器， 取样值分别送入综合保护器短路电流值整定分档可调标称值为保护箱额定工作电流值的：1.6 倍、2.0 倍、3.0 倍、4.0 倍、5.0 倍、6.0 倍、8.0 倍、10.0 倍，精度为8%。
短路动作时间：从出现短路信号至确认无误后发出保护信号，小于0.1 秒短路保护的整定按负载合闸时的起动电流整定，约为额定电流的5~7倍2）过载保护a、 过载电流整定分档可调整定档分别为开关额定电流值的:0.2倍、0.3 倍、 0.4倍、 0.5 倍、 0.6倍、 0.7 倍、 0.8倍、 0.9倍、 1.0 倍、 1.2 倍、 1.4倍， 精度为8%负载电流超过过载电流整定值1.1倍时报警,并开始实施反时限延时 但最大整定不能超过移动变压器的额定电流！b、 过载延时整定分档可调共分为4档档位越小延时时间越短c、 过载电流与延时时间的反时限特性符合下表：表1延时时间（S）、 过载倍数 、、、整定位置12341.05 X Ieoooooooo1.20XIe600~12001200~18001800~24002400~32001.50 X Ie90~110110~130130~150150~1802.00XIe45~5555~6565~7575~904.00X Ie14~2020~2525~3035~456.00 X Ie8~118~1111~1411~14其中 Ie 代表保护箱的额定电流,在额定电流 1000A 的保护箱中,如负载的工 作电流为600A,则过载电流值档位需整定在0.6倍档上；4.00XIe代表负载实 际运行电流为保护箱上整定的工作电流的4倍。
即当负载电流超过4.00X1000 X0.6=2400A时，若延时档位整定在2档,则跳闸时间为20~25,位置在上表带下 画线的粗字处对于出现断续过载时，对过载能量进行释放和积累运算的同时，执行反时限 保护3) 漏电动作与漏电闭锁保护 保护箱的检漏采用附加直流电源的方式当系统绝缘降低或漏电时，附加直 流电源的电流通过电源正端、限流电阻、三相电抗器、绝缘电阻、设备外壳(大 地)、取样电阻R回到电源负端a、当电网每相对地分布电容不大于1uF,能可靠地实现漏电动作保护与漏 电闭锁保护；当电网每相对地分布电容大于luF,不能正常工作时请与我公司联 系当电网每相对地电容为luF (且无补偿)时其动作值符合下表2表2额定电压(V)漏电动作电阻 值(kQ )漏电闭锁电阻 值(kQ )1kQ电阻动作时 间(ms)3803.5+20%7.0+20%W20066011+20%22+20%114020+20%40+20%330050+20%100+20%b、 在保护箱负载合闸前对供电线路对地绝缘情况进行检测，当绝缘电阻低 于 100+20% (3300V)、 40+20% (1140V)、 22+20% (660V)、 7.0+20% (380V)、时 能可靠地实现漏电闭锁功能,使高压真空开关不能合闸,当主电路绝缘电阻值上 升到闭锁值的1.2 倍时,自动解除漏电闭锁。
c、 合闸后，将检测漏电动作值，其值为：50+20% (3300V)、20+20% (1140V)、 11+20% (660V)、3.5+20% (380V)；漏电动作值整定分档可调标称值：1、2、 3 档 1 档最灵敏， 3 挡最迟钝排列d、 漏电动作时间分为：无延时、100ms、200ms、300ms、400ms五档，精度 为±5%保护箱可根据需要选择延时或无延时，档位合适可有效防止纵向越级 跳闸4) 欠压、过压保护 欠压、过压保护采样值取自电压互感器，当取样值低于设定值的70%时，或高于设定值的 115%时，综合保护器延时发出故障信号使高压真空断路器跳闸， 同时液晶显示欠压或过压保护故障5) 电网实时电压显示：线电压(伏)量程：380V、660V、1140V或3300V (可选择其中任何一种显示方式，即若 电网电压为1140V时，保护器上请选中1140V显示模式)精度：土8%有误差 时请用电压百分比调整6) 电流显示选择：量程： 120A、 200A、 300A、 315A、 400A、 500A、 600A、 630A、 800A、 1000A 精度：土10%用户须知 ：根据保护箱的电流电压变换器额定电流选择相应的档位。
例如： 保护箱用的电流电压变换器为800A/5V，则应选800A显示档3.2 主要技术参数1）工作参数下表表3额定工作电压(V)33001140660最高工作电压(V)34501200693最大工作电流(A)1000额定工作频率(Hz)502）过载保护电流—时间特性（见表 1）3）绝缘电阻符合下表的规定表4额定电压（V）W12738066011403300绝缘电阻（MQ）11.522.544）工频耐压符合下表的规定表5额定电压（方均根值）额定短时耐受电压（方均根值）W250V2000V660V3000V1140V4200V3300V18000V4.14.24 尺寸、重量重量:280 kg外型尺寸外型尺寸为：1140X900X750 （见图1）r* 750 h r* MJ4.3 安装尺寸配合法兰尺寸见图 2甲 €3 i一110L1I11(110litI W630。
