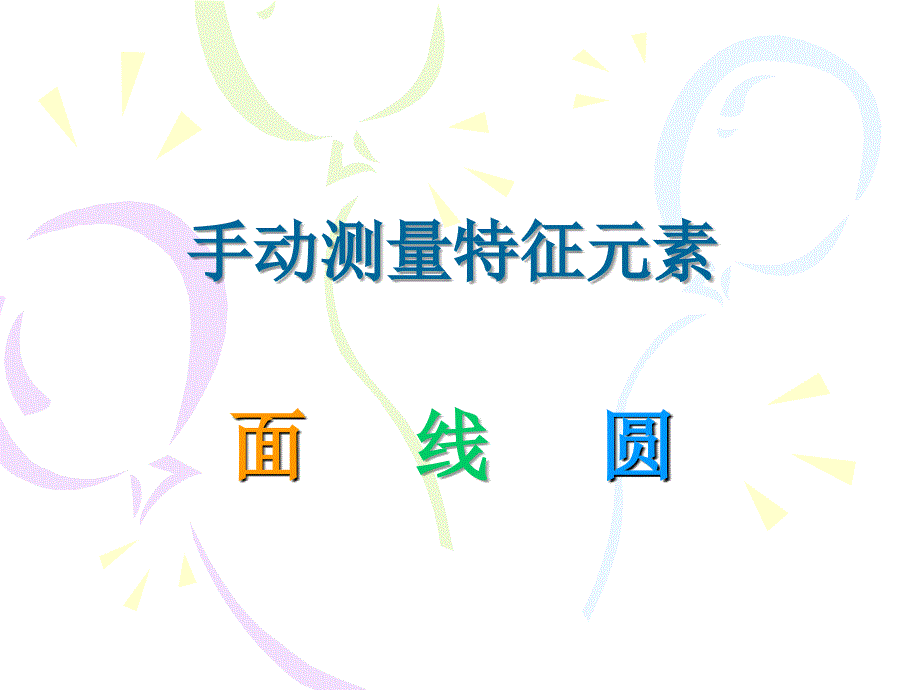

手动测量特征元素,面,线,圆,零件坐标系的建立,3-2-1法建立 坐标系,“3”——不在同一直线上的三个点能确定一个平面，利用此平面的法线矢量确定一个坐标轴方向——找平；,,“2”——两个点可确定一条直线，此直线可以围绕已确定的第一个轴向进行旋转，已此确定第二个轴向——旋转；这个点可以是圆、球等；,,“1”——一个点，用于确立坐标系某一轴向的原点；利用平面、直线、点分别确定三个轴向的零点（零点） ——“平移”,,对有CAD模型的工件运用 “3-2-1”法建立零件坐标系,CAD模型的导入,,,CAD文件类型,CAD文件目录,CAD文件名,,,处 理,,对导入的CAD模型进行处理,平移、旋转等操作,,,“平移模式”，此时你可以按住鼠标右键拖动图形窗口中的CAD模型,,“2D旋转模式”，此时你可以按住鼠标右键2维转动图形框中的CAD模型,,“3D旋转模式”，此时你可以按住鼠标右键3维转动图形框中的CAD模型,在最终点击上图的“确定”按钮之前， 需先点击“CAD=工件”按钮，然后 点击“确定”这样，有CAD模型的 工件“3-2-1”法建立零件坐标系就 成功的完成了其实，点击“CAD =工件”按钮的过程是手动采集的特 征元素与CAD模型坐标系相拟合的 过程，也是工件拟合CAD的过程。
谢谢观看！ 2020,。
