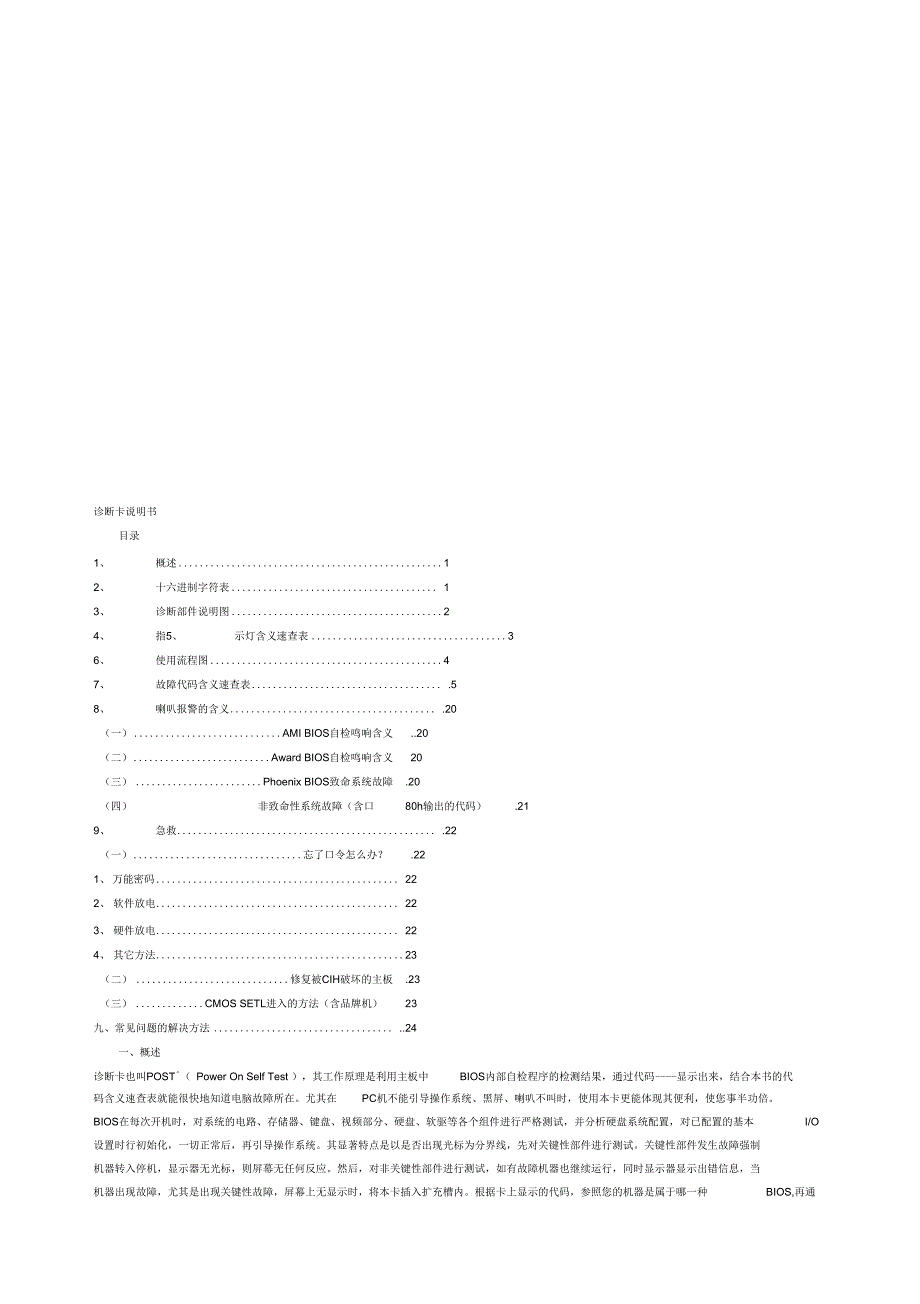

诊断卡说明书目录1、 概述 12、 十六进制字符表 13、 诊断部件说明图 24、 指5、 示灯含义速查表 36、 使用流程图 47、 故障代码含义速查表 .58、 喇叭报警的含义 .20（一） AMI BIOS自检鸣响含义 ..20（二） Award BIOS自检鸣响含义 20（三） Phoenix BIOS致命系统故障 .20（四） 非致命性系统故障（含口 80h输出的代码） .219、 急救 .22（一） 忘了口令怎么办？ .221、 万能密码 222、 软件放电 223、 硬件放电 224、 其它方法 23（二） 修复被CIH破坏的主板 .23（三） CMOS SETL进入的方法（含品牌机） 23九、常见问题的解决方法 ..24一、概述诊断卡也叫POST^（ Power On Self Test ），其工作原理是利用主板中 BIOS内部自检程序的检测结果，通过代码 显示出来，结合本书的代码含义速查表就能很快地知道电脑故障所在尤其在 PC机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍BIOS在每次开机时，对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件进行严格测试，并分析硬盘系统配置，对已配置的基本 I/O设置时行初始化，一切正常后，再引导操作系统。
其显著特点是以是否出现光标为分界线，先对关键性部件进行测试关键性部件发生故障强制 机器转入停机，显示器无光标，则屏幕无任何反应然后，对非关键性部件进行测试，如有故障机器也继续运行，同时显示器显示出错信息，当 机器出现故障，尤其是出现关键性故障，屏幕上无显示时，将本卡插入扩充槽内根据卡上显示的代码，参照您的机器是属于哪一种 BIOS,再通过本书查出该代码所表示的故障原因和部位，就可清楚地知道故障所在十六进制字符表十进制123456789101112131415 十六进制123456789ABCDE诊断卡显123456789AbCdEF三、诊断卡部件说明图四、指示灯功能速查表灯名信号名称说明CLK总线时钟不论ISA或PCI只要一块空板（无 CPU等）接通电源就应常亮，否则 CLK信号坏BIOS基本输入输出主板运行时对BIOS有读操作时就闪亮IRDY主设备准备好有IRDY信号时才闪亮，否则不亮OSC振荡有ISA槽的主振信号，空板通电则应常亮，否则停振FRAME帧周期PCI槽有循环帧信号时灯才闪亮，平时常亮RST复位RESET开机或按了 RESE■开关后亮半秒钟熄灭属正常，若不灭常因主板上的复位插针接上了加速开关或复位电路坏。
12V电源空板上电即应常亮，否则无此电压或主板有短路12V电源同上5V电源同上5V电源同上（只有ISA槽才有此电压）3V3电源这是PCI槽特有的3.3V电压，空板上电即应常亮，部分有 PCI槽的主板本身无此电压，则不亮五、使用流程图（以最小系统为例）六、故障代码含义速查表 查表必读:1、特殊代码“ 00”和“ FF'及其它起始码有三种情况出现:① 已由一系列其它代码之后再出现：“ 00”或“FF',则主板 OK② 如果将CMO中设置无错误，则不严重的故障不会影响 BIOS自检的继续，而最终出现“ 00”或“ FF”③ 一开机就出现“ 00”或“ FF'或其它起始代码并且不变化则为主板没有运行起来2、 本表是按代码值从小到大排序，卡中出码顺序不定3、 未定义的代码表中未列出4、 对于不同BIOS （常用AMI、Award、PHOENIX用同一代码代表的意义不同，因此应弄清您所检测的电脑是属于哪一种类型的 BIOS,您可查阅您的电脑使用手册，或从主板上的 BIOS芯片上直接查看，也可以在启动屏幕时直接看到5、 有少数主板的PCI槽只有一部分代码出现，但ISA槽有完整自检代码输出且目前已发现有极个别原装机主板的 ISA槽无代码输出，而PCI槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。
另外，同一块主板的不同 PCI槽，有的槽有完整代码送出，如DELL810主板只有靠近CPU勺一个PCI槽有完整代码显示，一直变化到“ 00”或“ FF”，而其它 PCI槽走到“ 38”后则不继续变化6、 复位信号所需时间ISA与PCI不一定同步，故有可能ISA开始出代码，但PCI的复位灯还不熄，故 PCI代码停要起始代码上代码 Award BIOS AMI BIOS Phoenix BIOS 和 Tandy 3000 BIOS00 已显示系统的配置；即将控制 INT19引导装入01 处理器测试1,处理器状态核实，如果测试失败，循环是无限的 处理器寄存器的测试即将开始，非屏蔽中断即将停用 CPU寄存器测试正在进行或者失灵02 确定诊断的类型（正常或者制造）如果键盘缓冲器含有数据就会失效 停用非屏蔽中断；通过延迟开始 CMOSf入/读出正在进行或者失灵代码 Award BIOS AMI BIOS Phoenix BIOS 和 Tandy 3000 BIOS03 清除8042键盘控制器，发出TEST-KBRE命令（AAH 通电延迟已完成 ROMBIOS检查部件正在进行或失灵04 使8042键盘控制器复位，核实 TESKBRD 键盘控制器较复位/通电测试。
可编程间隔计时器的测试正在进行或失灵05 如果不断重复制造测试 1至5，可获得8042控制状态 已确定软复位/通电；即将启动ROM DMA初始准备正在进行或者失灵06 使电路片作初始准备，停用视频，奇偶性，DMA电路片，以及清除DMA电路片，所有页面寄存器和CMO停机字节 已启动ROM计算ROM BIOS佥查总和，以及检查键盘缓冲器是否清除 DMA初始页面寄存器读/写测试正在进行或失灵07 处理器测试2,核实CPU寄存器的工作 ROM BIOS佥查总和正常，键盘缓冲器已清除，向键盘发出 BAT （基本保证测试）命令08 使CMO计时器作初始准备，正常地更新计时器的循环 已向键盘发出BAT命令，即将写入BAT命令 RAM更新检验正在进行或失灵09EPROM检查总和且必须等于零才通过核实键盘的基本保证测试，接着核实键盘命令字节第一个64K RAM测试正在进行0A使视频接口作初始准备发出键盘命令字节代码，即将写入命令字节数据第一个64K RAM芯片或数据线失灵，移位0B测试8254芯片的DMA通道 0.写入键盘控制器命令字节，即将发出引脚 23和24的封锁/解锁命令第一个 64K RAM奇/偶逻辑失灵。
0C测试8054通道1键盘控制器引脚23o 24已屏蔽/解锁；已发出NOP命令第一个64K RAM勺地址线故障代码Award BIOSAMI BIOSPhoenix BIOS 和 Tandy 3000 BIOS0D1、检查CPU速度是否与系统时钟匹配2、检查控制芯片已编程值是否符合初设置 3、视频通道测试，如果失败，则鸣喇叭处理NOP命令；接着测试CMO停开寄存器第一个64K RAM的奇偶性失灵0E测试CMOS?机字节CMO状态寄存器读/写测试；将计算CMO检查总和初始化输入/输出端口地址OF测试扩展的CMOS已计算CMO检查总和写入诊断字节；CMO开始初始准备10测试DMAS道 0oCMO已作初始准备，CMO状态寄存器即将为日期和时间作初始准备第一个64K RAM第 0位故障11测试DMA!道 1oCMO状态寄存器已作初始准备，即将停用DMA和中断控制器第一个64K RAMI 1位故障12测试DMA页面寄存器停用DMA控制器1以及中断控制器1和2;即将视频显示器并使端口 B作初始准备第一个64K RAM第 2位在故障13测试8741键盘控制器接口视频显示器已停用，端口 B已作初始准备；即将开始电路片初始化/存储器自动检测。
一个64K RAM第 3位故障14测试存储器更新触发电路电路片初始化/存储器自动检测结束；8254计时器测试即将开始第一个 64K RAM第 4位故障15测试开头64K的系统存储器第2通道计时器测试了一半；8254第2通道计时器即将完成测试第一个 64K RAM第5位故障代码Award BIOSAMI BIOSPhoenix BIOS 和 Tandy 3000 BIOS16建立8259所用的中断矢量表第2通道计时器测试结束；8254第1通道计时器即将完成测试第一个 64K RAM第 6位故障17调准视频输入/输出工作，若装有视频BIOS则启用第1通道计时器测试结束；8254第0通道计时器即将完成测试一个64K RAM第 7位故障18测试视频存储器，如果安装选用的视频BIOS通过本项测试，则可绕过第0通道计时器测试结束；即将开始更新存储器第一个64K RAM第 8位故障19测试第1通道的中断控制器（8259）已开始更新存储器第一个64K RAM第9位故障1A测试第2通道的中断控制器（8259）屏蔽位正在触发存储器更新线路,即将检查15微秒通/断时间第一个 64K RAM第10位故障1B测试CMOS!池电平完成存储器更新时间30微秒测试：即将开始基本的 64K存储器测试。
第一个 64K RAM第 11位故障1C测试CMO检查总和第一个64K RAM第 12位故障1D调定CMOS勺配置第一个64 K RAM第13位故障1E测定系统存储器的大小，并且把字和CMO值比较第一个64K RAM第 14位故障1F测试64K存储器至最高640K,第一个64K RAM第 15位故障20测量固定的8259中断位开始基本的64K存储器测试；即将测试地址线从属DMA寄存器测试正在进行或失灵21 维持不可屏蔽中断（NMI）位（奇偶性或输入/输出通道的检查） 通过地址线测试；即将触发奇偶性 主DMA寄存器测试正在进行或失灵22 测试8259的中断功能 结束触发奇偶性；将开始串行数据读 /写测试 主中断屏蔽寄存器测试正在进行或失灵代码 Award BIOS AMI BIOS Phoenix BIOS 和 Tandy 3000 BIOS23 测试保护方式：虚拟方式和页面方式 基本的64K串行数据读/写测试正常；即将开始中断矢量初始化之前的任何调节 从属中断屏蔽寄存器测试正在进行或失灵24 测定1Mb以上的扩展存储器 矢量初始化之前的任何调节完成， 即将开始中断矢量的初始准备 设置ES段地址寄存 器注册表或内存高端。
25 测试除头一个64K之后的所有存储器 完成中断矢量初始准备；将为旋转式继续开始读出8042的输入/输出端口 装入中断矢量正在进行或失灵26 测试。
