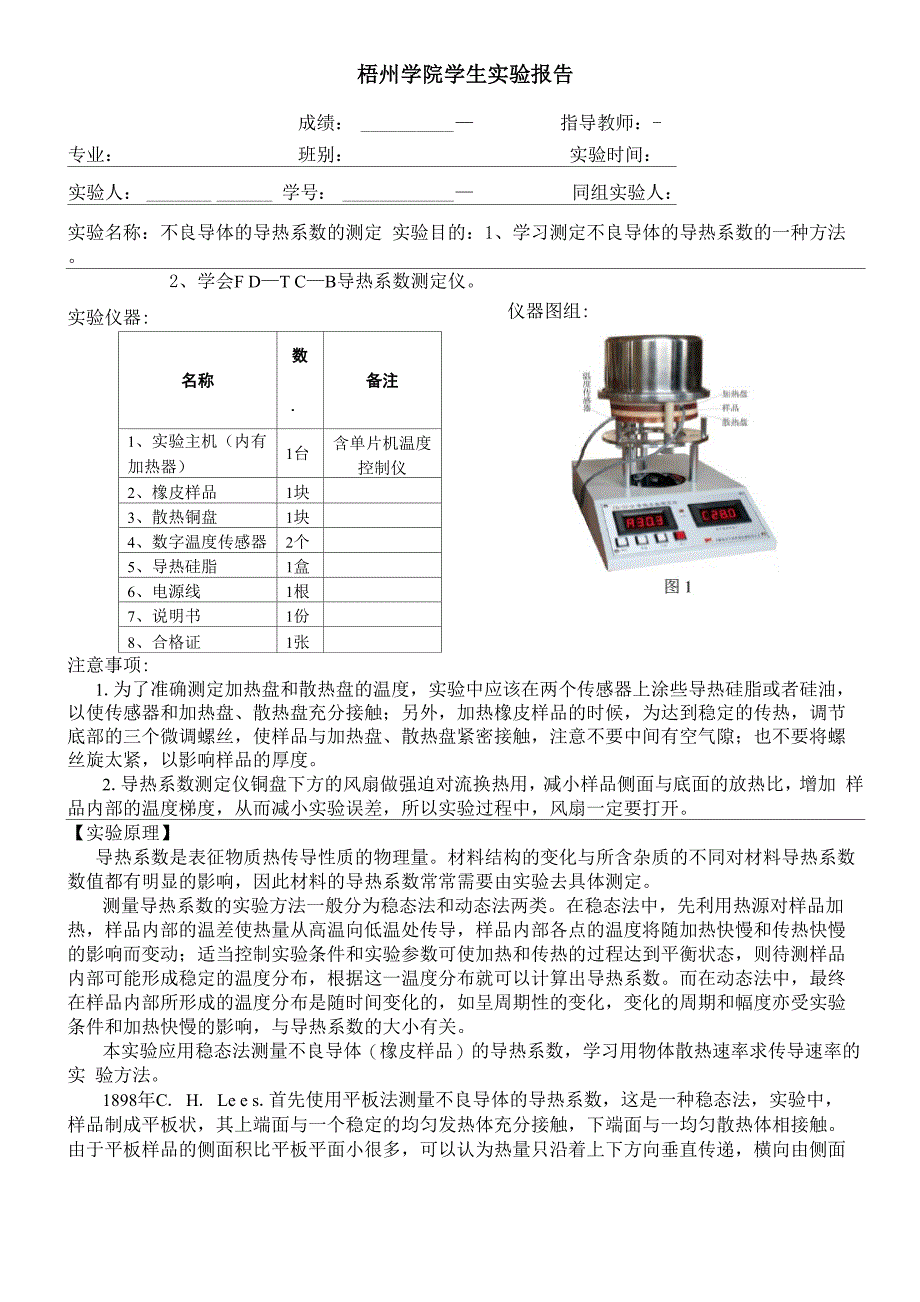

梧州学院学生实验报告成绩： — 指导教师：-专业：班别：实验时间：实验人： 学号： — 同组实验人：实验名称：不良导体的导热系数的测定 实验目的：1、学习测定不良导体的导热系数的一种方法仪器图组:2、学会F D—T C—B导热系数测定仪实验仪器:名称数.备注1、实验主机（内有加热器）1台含单片机温度 控制仪2、橡皮样品1块3、散热铜盘1块4、数字温度传感器2个5、导热硅脂1盒6、电源线1根7、说明书1份8、合格证1张注意事项:1.为了准确测定加热盘和散热盘的温度，实验中应该在两个传感器上涂些导热硅脂或者硅油， 以使传感器和加热盘、散热盘充分接触；另外，加热橡皮样品的时候，为达到稳定的传热，调节 底部的三个微调螺丝，使样品与加热盘、散热盘紧密接触，注意不要中间有空气隙；也不要将螺 丝旋太紧，以影响样品的厚度2.导热系数测定仪铜盘下方的风扇做强迫对流换热用，减小样品侧面与底面的放热比，增加 样品内部的温度梯度，从而减小实验误差，所以实验过程中，风扇一定要打开实验原理】导热系数是表征物质热传导性质的物理量材料结构的变化与所含杂质的不同对材料导热系数 数值都有明显的影响，因此材料的导热系数常常需要由实验去具体测定。
测量导热系数的实验方法一般分为稳态法和动态法两类在稳态法中，先利用热源对样品加 热，样品内部的温差使热量从高温向低温处传导，样品内部各点的温度将随加热快慢和传热快慢 的影响而变动；适当控制实验条件和实验参数可使加热和传热的过程达到平衡状态，则待测样品 内部可能形成稳定的温度分布，根据这一温度分布就可以计算出导热系数而在动态法中，最终 在样品内部所形成的温度分布是随时间变化的，如呈周期性的变化，变化的周期和幅度亦受实验 条件和加热快慢的影响，与导热系数的大小有关本实验应用稳态法测量不良导体（橡皮样品）的导热系数，学习用物体散热速率求传导速率的实 验方法1898年C. H. Le e s.首先使用平板法测量不良导体的导热系数，这是一种稳态法，实验中， 样品制成平板状，其上端面与一个稳定的均匀发热体充分接触，下端面与一均匀散热体相接触 由于平板样品的侧面积比平板平面小很多，可以认为热量只沿着上下方向垂直传递，横向由侧面散去的热量可以忽略不计，即可以认为，样品内只有在垂直样品平面的方向上有温度梯度，在同 一平面内，各处的温度相同设稳态时，样品的上下平面温度分别为0102，根据傅立叶传导方程，在At时间内通过样品的热量aq满足下式：¥sB(1) 式中人为样品的导热系数，七为样品的厚度，S为样品的平面面积，实验中样品为圆盘状。
设圆盘样品的直径为dB，则由(1)式得:AQ .0 -0 刀(2)=人 nd 2B实验装置如图1所示、固定于底座的三个支架上，支撑着一个铜散热盘P，散热盘P可以借 助底座内的风扇，达到稳定有效的散热散热盘上安放面积相同的圆盘样品B，样品B上放置一 个圆盘状加热盘C，其面积也与样品B的面积相同，加热盘C是由单片机控制的自适应电加热， 可以设定加热盘的温度当传热达到稳定状态时，样品上下表面的温度01和02不变，这时可以认为加热盘C通过样品传递的热流量与散热盘P向周围环境散热量相等，因此可以通过散热盘P在稳定温度02时的散热 速率来求出热流量丝At实验时，当测得稳态时的样品上下表面温度01和02后，将样品B抽去，让加热盘C与散热盘P接触，当散热盘的温度上升到高于稳态时的气值20°C或者20°C以上后，移开加热盘，让散热盘在电扇作用下冷却，记录散热盘温度0随时间t的下降情况，求出散热盘在02时的冷却速率A9 ，At 0=02AQ A0 =mc At At2则散热盘P在02时的散热速率为:(3) 其中m为散热盘P的质量，c为其比热容At 0=022 + 2Rh/、2 + 2 兀R h)p p P(4)其中R为散热盘P的半径，hp为其厚度。
由(2)式和(4)式可得:2 + 2 兀R h '2 + 2 兀R h)p p p入土曳顽2 = mcA04hB B所以样品的导热系数人为：R + 2hp) , 4hB 1At 10=02 (2 Rp+ 2〃 ，t0^A0 人=mc——At o=o2(5)(6)在达到稳态的过程中，P盘的上表面并未暴露在空气中，而物体的冷却速率与它的散热表面积成正比，为此，稳态寸铜盘P的散热速率的表达式应作面积修正：AQ A0 =mc At【实验内容和步骤】（1）取下固定螺丝，将橡皮样品放在加热盘与散热盘中间，橡皮样品要求与加热盘散热盘完全对准；要求上 下绝热薄板对准加热和散热盘调节底部的三个微调螺丝，使样品与加热盘、散热盘接触良好，但注意不宜过 紧或过松：（2）按照图1所示，插好加热盘的电源插头；再将2根连接线的一端与机壳相连，另一有传感器端插在加 热盘和散热盘小孔中，要求传感器完全插入小孔中，并在传感器上抹一些硅油或者导热硅脂，以确保传感器与 加热盘和散热盘接触良好在安放加热盘和散热盘时，还应注意使放置传感器的孔上下对齐（注意：加热盘和 散热盘两个传感器要一一对应，不可互换）（3） 接上导热系数测定仪的电源，开启电源后，左边表头首先显示从FDHC，然后显示当时温度，当转换至 b==・=时，用户可以设定控制温度。
设置完成按“确定”键，加热盘即开始加热右边显示散热盘的当时温 度4） 加热盘的温度上升到设定温度值时，开始记录散热盘的温度，可每隔一分钟记录一次，待在1 0分钟或 更长的时间内加热盘和散热盘的温度值基本不变，可以认为已经达到稳定状态了5） 按复位键停止加热，取走样品，调节三个螺栓使加热盘和散热盘接触良好，再设定温度至80°C，加快散 热盘的温度上升，使散热盘温度上升到高于稳态时的°值20C左右即可2（6） 移去加热盘，让散热圆盘在风扇作用下冷却，每隔10秒（或者3 0秒）记录一次散热盘的温度示值，由临近°2值的温度数据中计算冷却速率富0=0也可以根据记录数据做冷却曲线，用镜尺法作曲线在°2点的切 —2线，根据切线斜率计算冷却速率7）根据测量得到的稳态时的温度值°］和°2以及在温度°2时的冷却速率，由公式. A°i （R + 2h ） 4h 1*°壬1°=°2（2Rp+2hp）"2）标计算不良导体样品的导热系数数据记录及处理】样品：橡皮； 室温：C；散热盘比热容（紫铜）：C= J / （Kg • K）； 散热盘质量：m=g；散热盘厚度hp （多次测量取平均值）： 表1散热盘厚度（不同位置测量）h / mm所以散热盘P的厚度hp =mm；散热盘半径Rp （多次测量取平均值）： 表2散热盘直径（不同角度测量）D /mm所以散热盘P的半径：R广 mm；橡皮样品厚度hB （多次测量取平均值）：表3橡皮样品厚度（不同位置测量）h / mm所以橡皮样品厚度h = mm；B橡皮样品直径dB （多次测量取平均值）：表4橡皮样品直径（不同角度测量）d / mm所以橡皮样品直径d = mm；B稳态时（10分钟内温度基本保持不变，样品上表面的温度示值"- °C,样品下表面温度示值 0 2= C。
每隔10秒记录一次散热盘冷却时的温度示值，如表5：表5散热盘每隔10秒自然冷却时温度记录9/C9/C作冷却曲线得到：△0取临近0温度的测量数据求出冷却速率丁八n2 △t 0=0. A0、【々【、〕L粉七巳小上寺/V上脩4曰冬【 Z — el10=02 1 C/S或者用镜尺法求出冷却R + 2久）4久 1速率）［寸nn戏力白IU' Za JAj（u）■昇1寸尹」： Ir ! rvAtbRp+ 2/pP）（01 -02）Kd 2实验总结查阅相关资料知，橡皮在20C的条件下测定导热系数为0.13〜0.23W/（m. K）。
