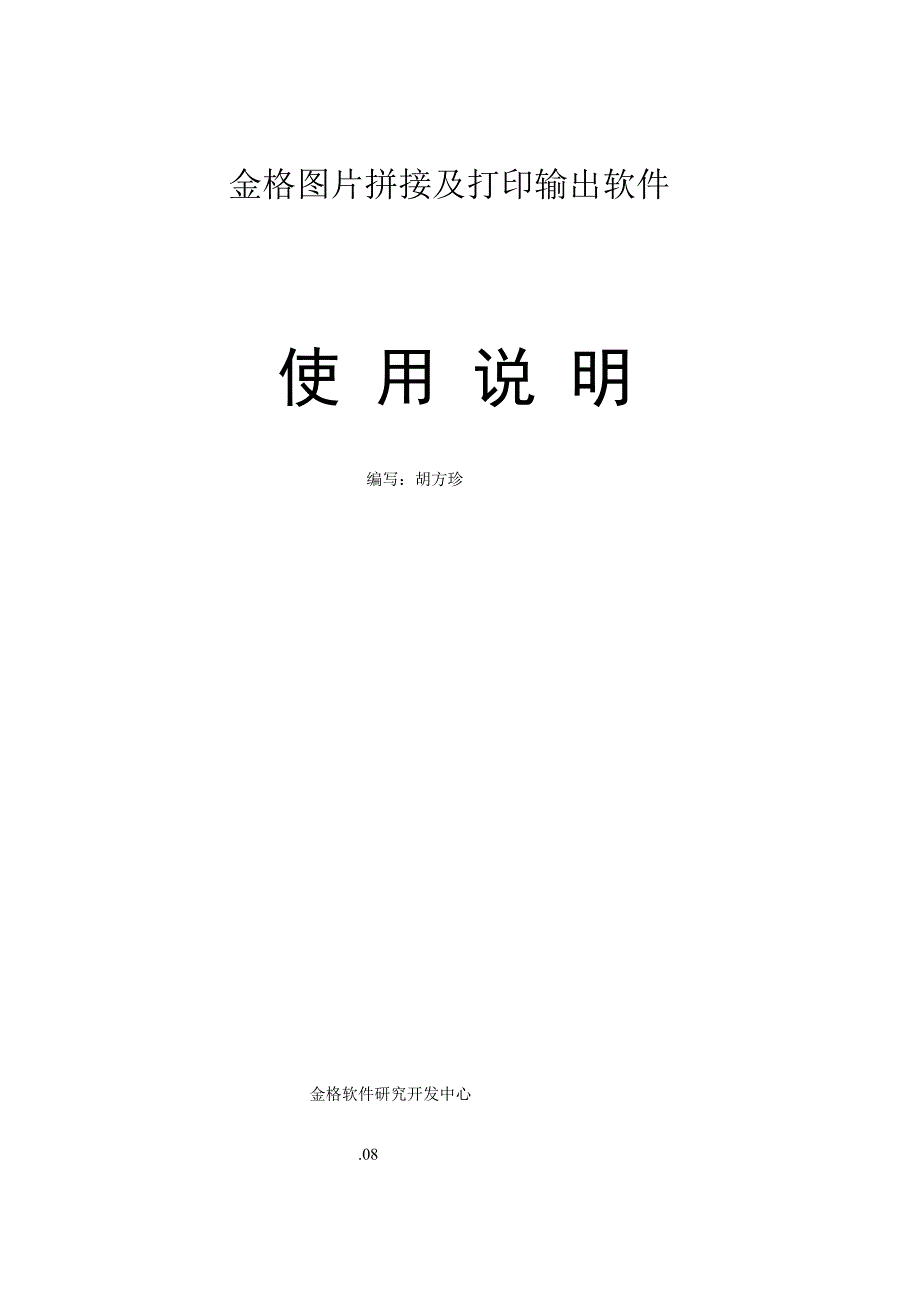

金格图片拼接及打印输出软件 使 用 说 明 编写：胡方珍 金格软件研究开发中心 .08 前 言 这是一种专门面向工程应用的图片拼接及打印软件在实际工程中，常常会遇到要将一张工程图通过拍照输入到电脑中的状况，为了使拍照的图片有足够的清晰度，一般要分多张拍照，由于多种因素，拍照出的图片，总不免会有倾斜，比例不一致等问题，这也使进行精确的图片拼接变的很复杂此软件通过某些专用的操作方式，为图片拼接提供了简便有效的操作工具,就是用一般摄像头拍照的图片，也可以拼接出有实用价值的图片这对建筑安装工程中，通过扫描或拍照工程图进行图形算量将起到积极的增进作用 第一篇 软件的安装及运营 软件下载解压缩后，直接点击有关的软件图标，就可以运营软件点击“协助”下的“建桌面图标”菜单项，可以建立快捷操作桌面图标。
第二篇 图片拼接 第一章 工程图的扫描及拍照在进行工程图的扫描或拍照时，注意要留出一定宽度的图片拼接边，拍照图片边沿变形比较大，拼接边要留的宽某些，为了便于图片拼接，图片要按拼接顺序进行编号，如A1_0,A1_1,A2_0,A2_1等第二章 图片的装入及标尺的设立 软件的操作界面如下图所示点击“选择装入新的图片”按钮，可以选择装入要拼接的图片软件操作界面的下部及右侧是“标尺栏”窗口，拍照的图片为了保证拼接图片比例的一致和精确性，要先设立好标尺窗口的标尺这里推荐按图中轴线修改调节标尺栏点击工具条中的“标尺”按钮，将显示出有关“标尺”的操作菜单点击“水平标尺线”菜单项后，将显示出“水平标尺线数据表” 系统已经设立了一种基本的标尺线数据表，根据实际工程图做些修改就可以了 （一），设立“间距基数” “间距基数”一般设立为使用最多“标尺间距”以减少修改量，在选择或输入了一种“间距基数”后，点击“重新设立基数”按钮，标尺线表中的“间距”将所有设立为“间距基数”； （二），插入及删除标尺线 当在“标尺线表”中选择了某个标尺线后，点击“插入行”按钮，可在下面插入新的标尺线，点击“删除行”按钮，可删除目前选择的标尺线； (三) ，设立或取消标记文字 点击“标尺线”的“标”数据栏，可以设立或取消文字标记，标记文字可在名称一栏输入； (四)， 更新标尺窗口显示 点击“更新显示”按钮，可在“标尺窗口”看到修改后的标尺显示。
“竖向标尺线表”的修改编辑与“水平标尺线表”的操作相似第三章 图片的编辑修改在进行图片编辑时，要特别注意那个目前的“热点图片”，“热点图片”的四边带有四个控制点，图片编辑只是对目前的“热点图片”一) ，图片的旋转无论是扫描，还是拍照的图片浮现某些倾斜是很正常的，倾斜的图片可以通过旋转进行校整点击工具条中的“热点图旋转”按钮，可已顺时针或是逆时针旋转图片二) ，图片伸缩 将光标移到图片的控制点内后，按住鼠标左键(不要松开)移动光标可伸缩图片，伸缩图片时，可设立在图中显示出标尺线，以以便进行更精确的比例调节三)， 图片的窗口裁剪在图片的倾斜及比例调节好后，可通过窗口裁剪去掉没有用的部分点击工具条中的“图片窗口裁剪”按钮，可用光标选择一种“裁剪窗口”操作环节是，先将光标移到窗口第一点，按左键拟定后，再将光标移到窗口的另一点(注意此时将随光标显示出动态矩形窗口)，按左键确认将自动去掉窗口以外的部分，终结操作可按右键在选择窗口时注意留下一定宽度的对接边四) ，图片的修改如原始的扫描或拍照图片不是较好，也可以对其进行合适的修改1) ，用滤镜方式调节修改图片 常用操作有:图片消蓝，图片反色，图片减淡，图片增亮。
点击“撤销图片滤镜/修改”菜单项，可撤销前面的滤镜操作；2)，直接图片修改点击“图片修改”菜单项后，将显示出图片修改操作界面 软件目前提供了“画笔式”图片修改方式，画笔颜色可以直接从拼接图片中提取（按住Alt键+左键），也可在颜色表中选择，也可以选择画笔的半径在图形区中按住左键(不松开)移动光标，就可以直接在图中描画了当图形超过编辑窗口大小时，将光标移到上图中所示“移动图片按钮位置”时，将自动显示出相应的移动光标，此时按左键就可以了关闭修改窗口，图片将自动保存点击“撤销滤镜/修改”菜单项，可取消已做的修改第四章 图片移动与拼接在进行图片移动拼接时，要注意操作模式的选择及设立图片拼接是多张图片同步显示的,为了拼接的以便有时需要整体的移动和缩放图片，这时可将操作模式设立为“整体操作模式”按住鼠标中键，移动光标将可以整体拖动图片移动的位置为光标按下的位置到抬起的位置放大图片可点击放大按钮，缩小图片可点击缩小按钮在进行图片拼接时，一定要取消整体操作模式一) ，拼接图片的移动拼接图片也就目前的热点图片，按住鼠标中键，移动光标可将图片移到指定位置（由于拼接图片有时会很大，为了不影响操作效率没有做实时移动显示）。
图片位置的微调可以用工具条中的移动按钮 (二) ，图片拼接裁剪线的设立 点击工具条中的“拼接修剪线”按钮，将显示出有关的操作菜单 在点击了“修剪线:从右向左拼接←”菜单项后，这时屏幕中将显示出拼接定位光标这时，可移动光标选择修剪线的位置，按左键确认后，将在选择的位置显示出拼接修剪线及标记符号按右键可终结操作在设立了“拼接修剪线”后，当从右向左再拖移拼接图片时，这时“拼接修剪线”左边的部分被自动去掉了当确认拼接的位置后，可点击“按修剪线修剪图片”菜单项，修剪拼接图片，这时“拼接修剪线”也自动取消 点击“删除修剪线”菜单项，可取消已设立的修剪线三)，透明图片+窗口修剪拼接图片先将“拼接图片”设立为透明显示方式，移动调节拼接图片进行拼接，位置拟定后，点击工具条中的“选择修剪窗口”按钮，选择拟定拼接图片的修剪窗口，进行拼接修剪 (四)， 拼接图片更换选择，图层移动及删除 新装入的图片都默觉得目前拼接图片，并放到最下层，点击工具条中的“拼接图选择”按钮，可更换选择目前拼接图，点击“上移拼接图层”按钮，可上移目前拼接图的层，点击“下移拼接图层”按钮，可下移目前拼接图的层。
最上层的图显示在最前面点击“删除目前拼接图”按钮，可删除目前拼接图第五章 保存拼接图点击“保存目前拼接图片”菜单，将显示出如下操作界面 在此可以选择保存拼接图片的目录，拼接图片的名称，设立保存的图片格式点击“确认保存”按钮后，将进行图片拼接并保存拼接的图片 第三篇 图片打印输出第一章 图片拼接及打印输出模式的切换点击“控制设立”菜单下的“切换到打印输出图片方式”菜单项，可切换到“打印输出图片方式”第二章 打印图片检查及窗口修剪 打印输出的图片，可以通过“放大，缩小，1：1比例”进行检查，点击“窗口修剪”按钮，可以选择图片修剪窗口进行图片修剪 第三章 打印图片预解决及其他操作 (一)，打印图片预解决 由于CAD图片一般是用黑底，图片打印一般也以黑白为主，为了以便打印输出，软件提供了便捷的预解决操作1） ，按CAD图黑白灰度打印模式解决图片；2） ，按白底彩色打印模式解决图片；3） ，按一般黑白灰度打印模式解决图片 点击“恢复原图片”菜单项，可恢复到本来图片二） ，其他操作1) , 点击“图片复制”可将打印图片，复制到“剪贴板”中，并将其以便的插入到WORD，EXCEL中；2) ，点击“打印/输出图片另存”可将目前图片此外保存，这重要用于CAD图的自动拼接打印。
三) ，打印输出 打印输出时，可以选择先预览，也可以直接选择打印图片拼接的简易操作环节:① 装入拼接图片；② 旋转图片调节倾斜度，拉伸调节图片比例；③ 用修剪窗口清除不需要的部分；④ 将拼接图片移到要拼接的位置，设立修剪线，移动进行图片拼接；⑤ 点击“按修剪线裁剪图片”菜单，修剪图片；⑥ 装入下一种要拼接的图片，反复②,③,④,⑤；⑦ 保存拼接图片。
